三菱FX系列编程口¶
云端配置(三菱FX系列(编程口))¶
新建通道¶

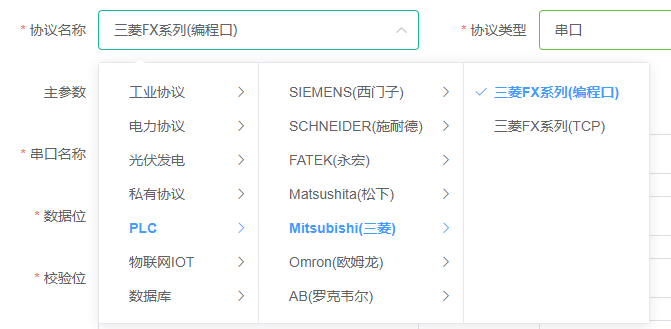

新建一个采集通道，协议选择三菱FX系列(编程口)(此处编程口指三菱PLC的八针圆头RS422接口)，串口名称按照实际情况选择，其余参数保持默认即可；
新建设备¶

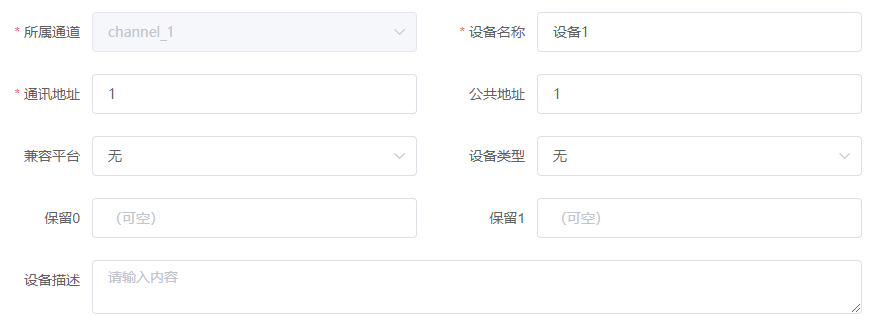

自定义设备名称，其余参数保持默认。
新建测点¶
M寄存器¶

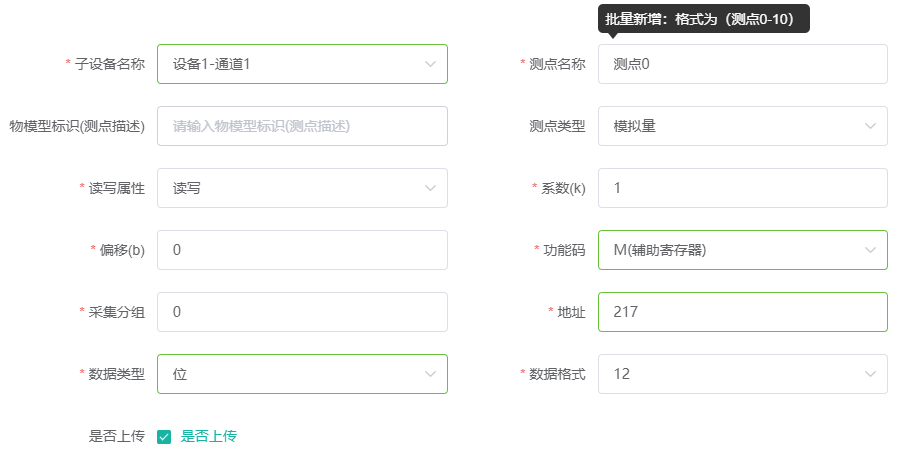

举例采集一个M寄存器地址为217，那么新建一个测点，功能码选择M(辅助寄存器)，地址填217，数据类型选择位，数据格式选择12(默认即可);
提示
X、Y、S、T、C寄存器建点过程同M寄存器一致。
D寄存器¶

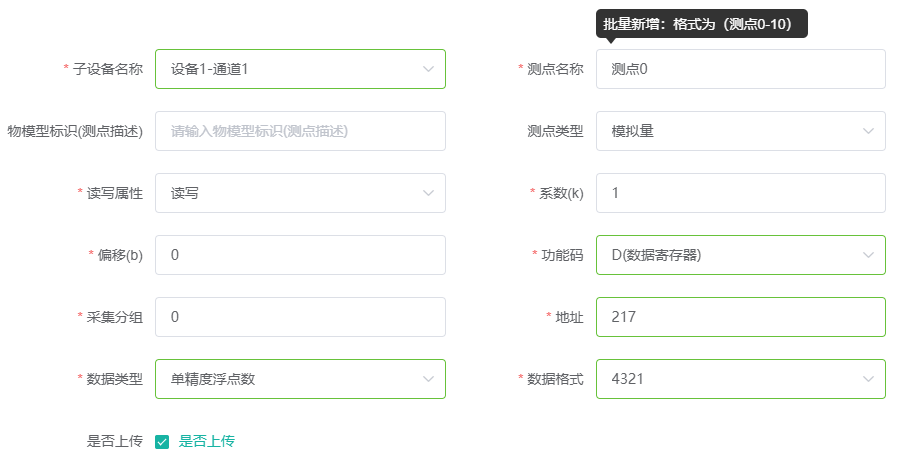

举例采集一个D寄存器地址为210，数据类型为REAL型，那么新建一个测点，功能码选择D(数据寄存器)，地址填210，数据类型选择单精度浮点数，数据格式选择4321;
提示
TN、CN寄存器建点过程同D寄存器一致；
数据类型为32位有/无符号的数据格式通常选择4321；
16位有/无符号的数据格式通常选择21。
本地配置(三菱FX系列(编程口))¶
新建通道¶

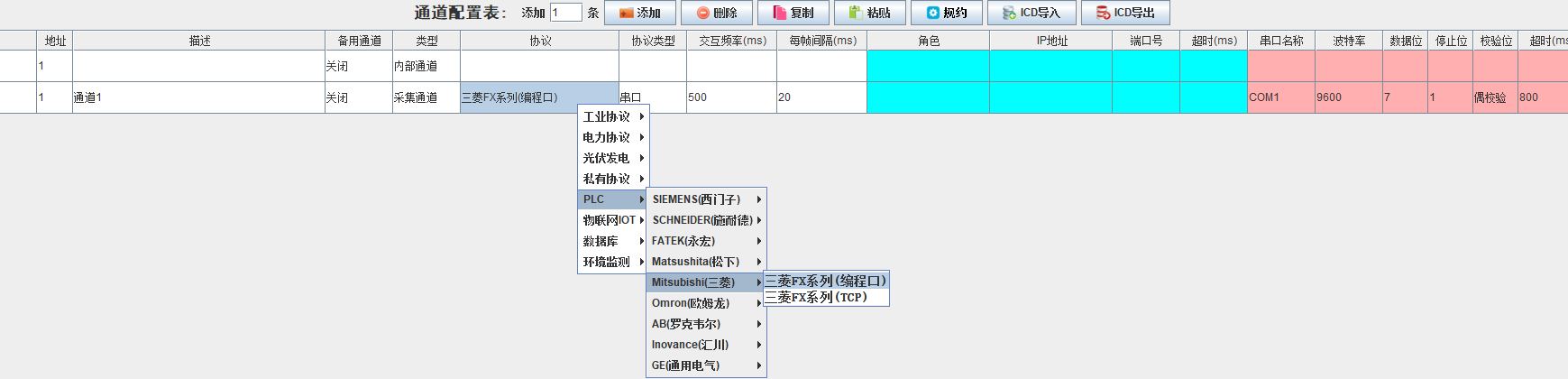

新建一个采集通道，协议选择三菱FX系列(编程口)(此处编程口指三菱PLC的八针圆头RS422接口)，串口名称按照实际情况选择，其余参数保持默认即可；
新建设备¶
自定义设备名称，其余参数保持默认。
新建测点¶
M寄存器¶
举例采集一个M寄存器地址为217，那么新建一个测点，功能码选择M(辅助寄存器)，地址填217，数据类型选择位 ，数据格式选择12(默认即可);
提示
X、Y、S、T、C寄存器建点过程同M寄存器一致。
D寄存器¶
举例采集一个D寄存器地址为210，数据类型为REAL型，那么新建一个测点，功能码选择D(数据寄存器)，地址填210，数据类型选择单精度浮点数，高低位顺序选择4321;
提示
TN、CN寄存器建点过程同D寄存器一致；
数据类型为32位有/无符号的数据格式通常选择4321；
16位有/无符号的数据格式通常选择21。
接线方式¶

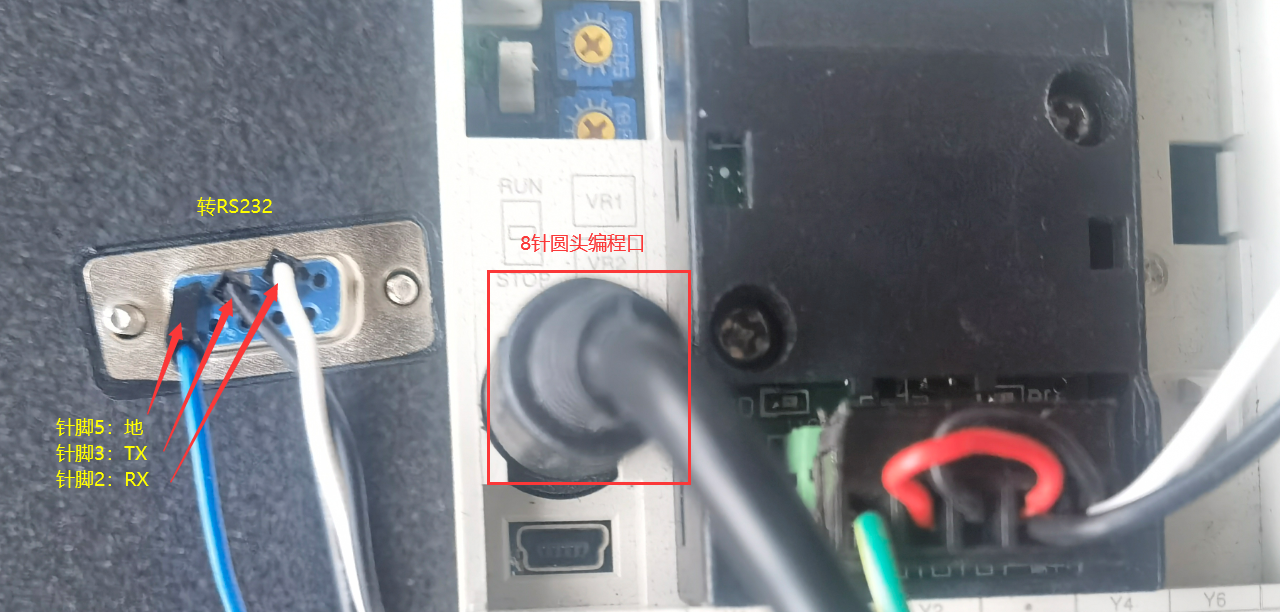

通过编程口通信，无需使用编程软件对PLC进行配置，只需要一根转换线缆，8针圆头编程口转成RS232接口，即可和网关通信，即插即用，无需任何配置。
