中机智源 MQTT 转发协议¶

云端配置（中机智源MQTT转发）¶

新建通道¶

新建一个转发通道，协议选择:物联网IOT->MQTT3->中机智源MQTT，主参数中，IP地址与端口号必须填写实际的MQTT服务器的IP地址与端口号，其他部分可根据实际情况修改.

交互频率为全量数据上传的时间间隔，全量数据上传的主题为发布主题.
每帧间隔为连续发送消息时报文的最小时间间隔，默认为50ms，如果信号不佳导致粘包可适当调高此值，但请勿高于变化上送周期，否则会导致数据丢失

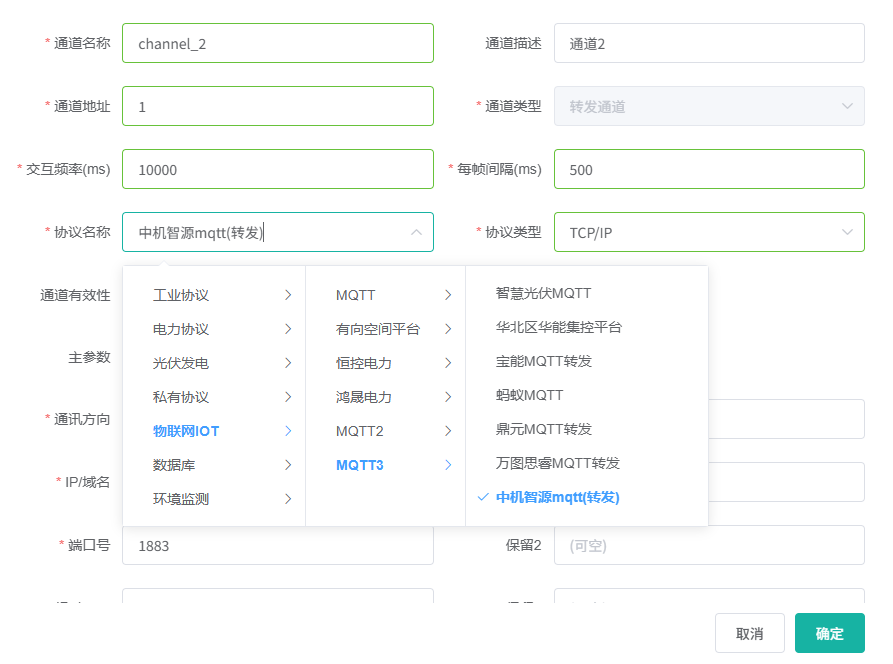

新建通道

规约配置¶

${sn} 如果填写了通道的保留0，会替换位保留0填写的内容，否则替换为网关sn号。
${devid} 自动替换为设备公共地址。
变化上送周期: 为采集到的数据变化时，数据上传的最小时间间隔，变化上送的主题为事件主题。
整点上传: 开启则使用交互频率取1或5分钟的整数倍上传全量数据，此时不进行以交互频率为周期的数据上传。
测点标识类型:可选测点地址、测点名称、测点物模型名称，默认为物模型名称.
上传方式：可选按通道或按设备上传，选择后需更改相应的主题。

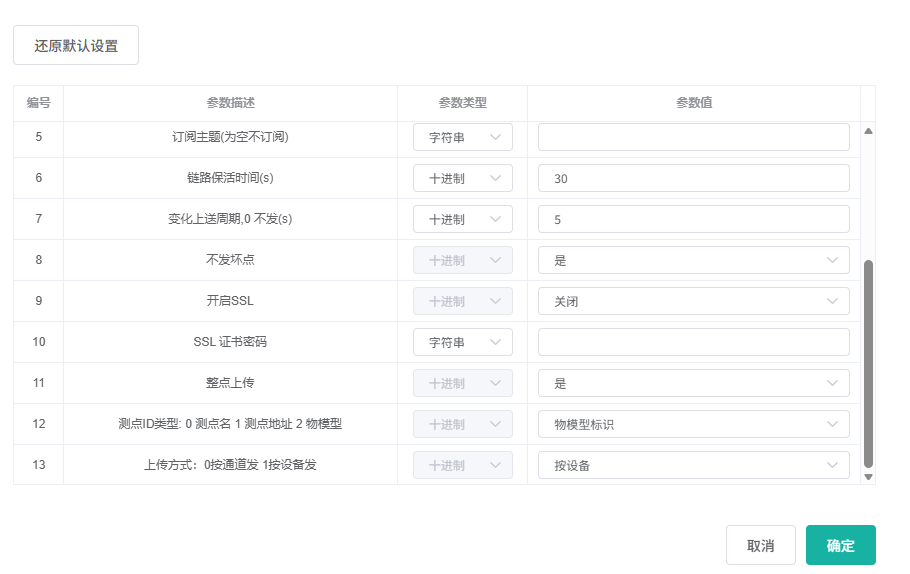

规约配置

新建设备¶

该转发协议可以不新建转发设备与转发测点:

不新建转发设备¶

此时默认转发所有的测点(不想上传的可以不勾选是否上传复选框)，如果使用测点物模型名称作为标识类型，则会上传所有具有物模型名称的测点.

新建了转发设备¶

如新建了转发设备，则会只发送转发设备中的测点.
我们到转发通道下找到转发设备管理，新增转发设备，自定义设备名称和公共地址，其余属性默认即可.

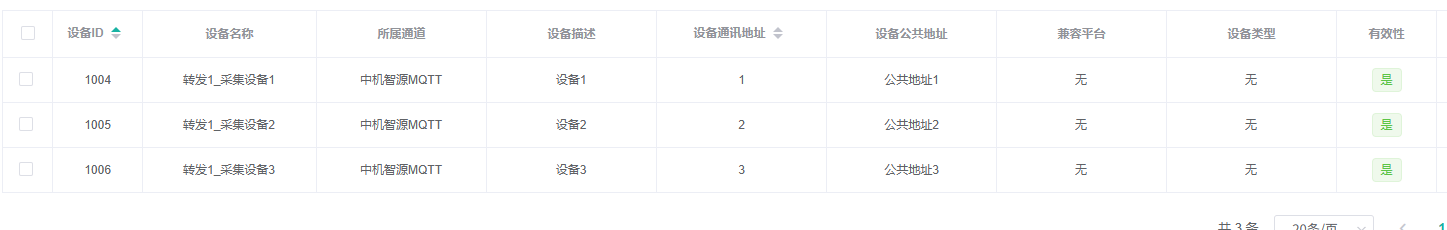

新建转发设备

新建测点¶

新建一个转发测点，填写物模型标识，功能码填写实时数据即可。

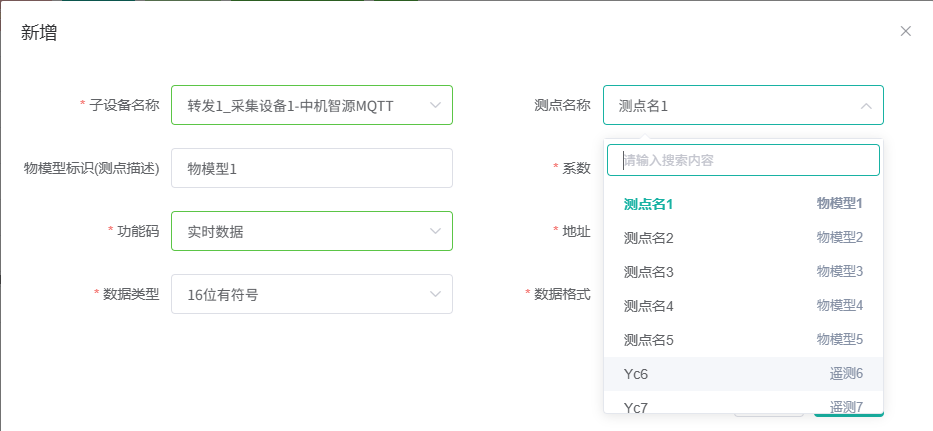

新建测点

本地配置与云端配置方法一致¶

数据格式¶

按通道上传：

JSON
{
  "timestamp": 1763963100,
  "deviceId": "保留0",
  "properties": [
    {
      "物模型1": 0,
      "物模型2": 1,
      "deviceId": "公共地址1",
      "timestamp": 1763963100
    },
    {
      "遥测6": 6,
      "遥测7": 7,
      "deviceId": "公共地址2",
      "timestamp": 1763963100
    }
  ]
}

按设备上传：

JSON
{
  "timestamp": 1763963329,
  "deviceId": "公共地址1",
  "properties": {
    "物模型1": 1,
    "物模型5": 1
  }
}
