串口CDT采集¶

云端配置(串口CDT采集)¶

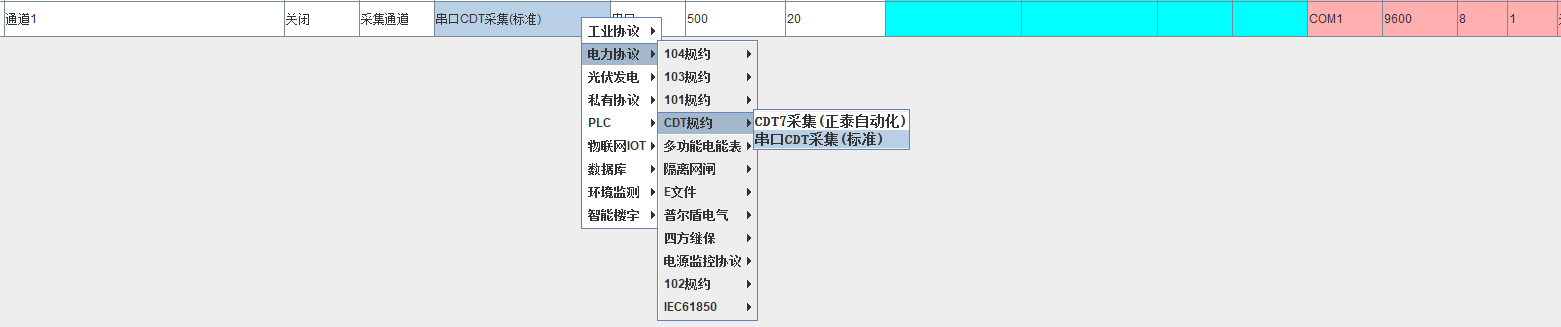

新建一个采集通道，协议选择串口CDT采集(标准)，主参数中，串口号按实际情况选择，其余参数保持默认即可；规约参数中可以设置是否解析溢出标志和有效标志

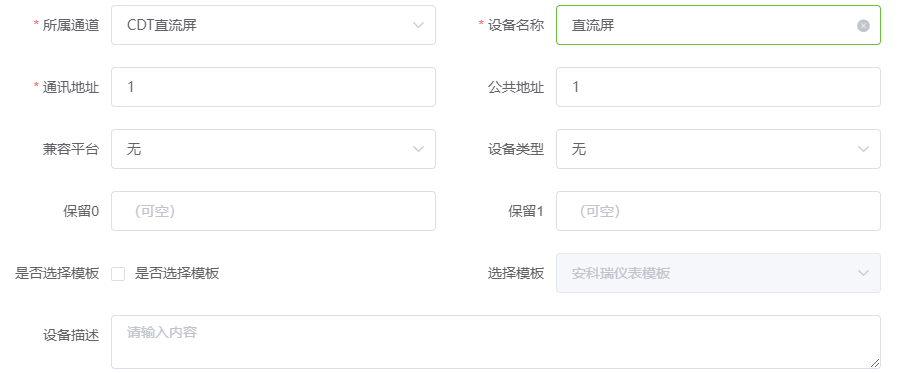

新建一个设备，设备的通讯地址填写该保护设备下的子设备的地址，其余参数保持默认即可；

新建一个测点，功能码按实际情况选择，地址即为CDT规约中的地址，数据类型保持默认，数据格式选择21，协议会根据报文内容自动解析；下图的地址0.1，0意为第0个遥测，1意为地址0中的第1个值(一个地址里存两个值，其索引分别为0和1)；

同理采集遥信时，地址应填写类似于240.0这样的格式。

新建一个采集通道，协议选择串口CDT采集(标准)，主参数中，串口号按实际情况选择，其余参数保持默认即可；规约参数中可以设置是否解析溢出标志和有效标志

新建一个设备，设备的通讯地址填写该保护设备下的子设备的地址，其余参数保持默认即可；

新建一个测点，功能码按实际情况选择，地址即为CDT规约中的地址，数据类型保持默认，高低位顺序选择21，协议会根据报文内容自动解析；下图的地址0.1，0意为第0个遥测，1意为地址0中的第1个值(一个地址里存两个值，其索引分别为0和1)；

同理采集遥信时，地址应填写类似于240.0这样的格式。
