光功率预测SFTP转发¶
云端配置(光功率预测SFTP转发)¶
新建通道¶

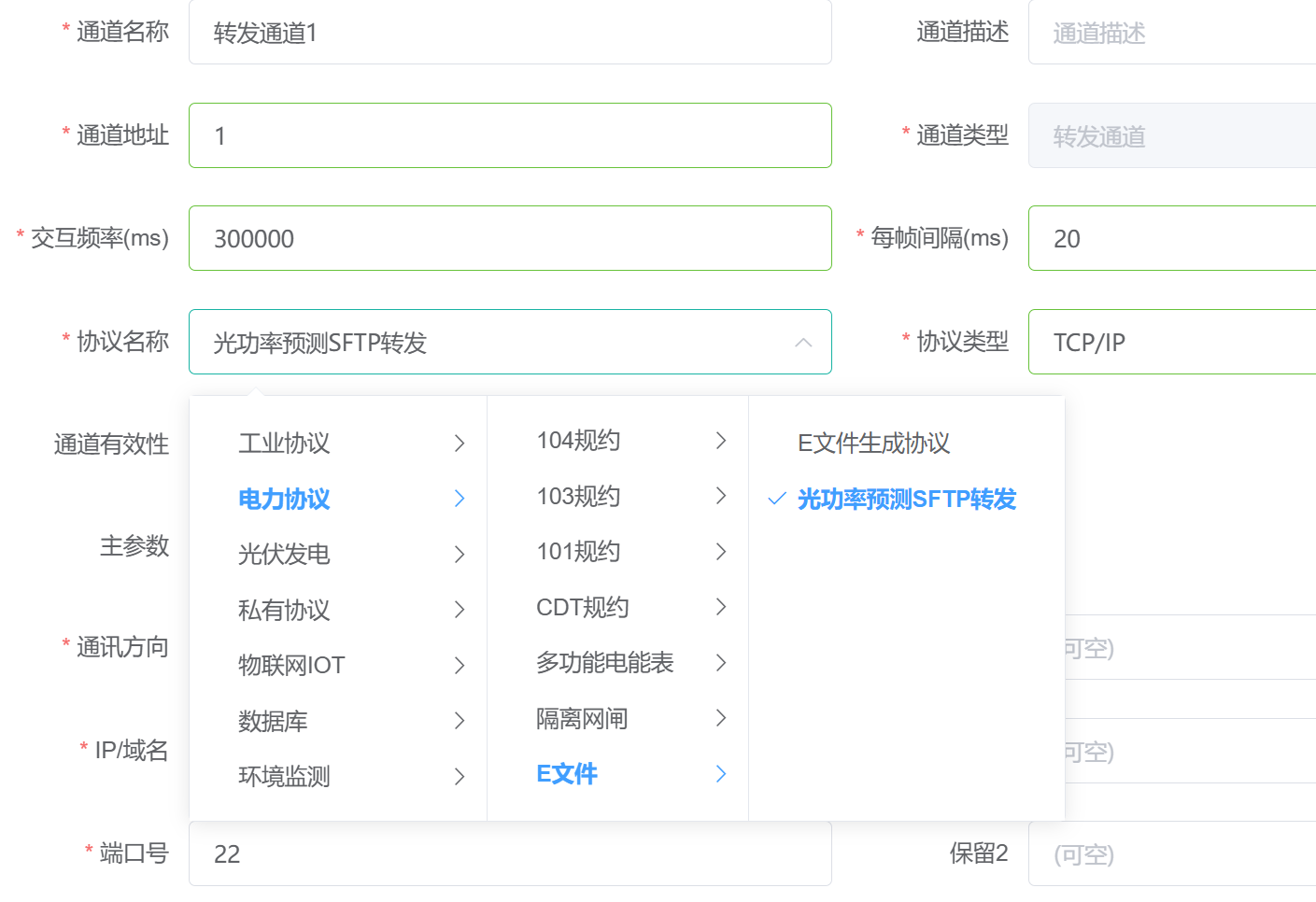

新建一个转发通道，协议选择光功率预测SFTP转发，主参数中，IP地址填写主站提供的SFTP服务器地址，例如"192.168.1.100"(默认采用SFTP协议)或者"ftp://192.168.1.100"，端口号通常保持默认22即可；
注意
必须在规约特征中配置扩展属性，包括SFTP的账号密码路径、电站编码、装机容量、经纬度等参数。
新建设备¶
本驱动会生成6种E文件，说明如下：
| E文件类型 | 说明 | 需要建转发设备 |
|---|---|---|
| DQ | 短期功率预测 | 否 |
| CDQ | 超短期功率预测 | 否 |
| QXZ | 气象站 | 否 |
| NWP | 数值天气预报 | 否 |
| DJ | 单机文件 | 是 |
| THR | 理论功率 | 否 |
单机文件¶
新建多个转发设备，每一个转发设备对应一台逆变器(或一个方阵)，其中设备描述为型号，设备通讯地址为顺序，设备公共地址为机组编号，设备保留0为是否样板机(填0或1)，设备保留1为额定容量(MW)，状态取当前转发设备下所选择的物模型标识(区分大小写)为DJstatus的转发测点的值，有功(MW)取当前转发设备下所选择的物模型标识(区分大小写)为DJP的转发测点的值。
单机文件对应的E文件内容如下：
其它类型¶
除了单机文件外，其它类型的E文件在配置了本转发通道后会根据采集测点的物模型标识进行生成。
新建测点¶
单机文件¶
在对应转发设备下，需要选择两个采集测点为转发测点，其转发测点的物模型标识(区分大小写)分别为DJstatus和DJP，分别对应单机文件E文件中的状态和有功(MW)；
| E文件类型 | 说明 | 物模型标识 | 对应属性 |
|---|---|---|---|
| DJ | 单机文件 | DJstatus | 状态(0或1) |
| DJ | 单机文件 | DJP | 有功(MW) |
其它类型¶
除了单机文件类型的E文件外，其余E文件的生成无需新建转发测点，而是根据采集测点的物模型标识(同一工程中，下表的物模型标识不可重复，只可以有一个，下表中重复的物模型标识即代表是同一个测点)来生成，其关系如下：
| E文件类型 | 说明 | 物模型标识 | 对应属性 |
|---|---|---|---|
| DQ | 短期功率预测 | DQ | 上报出力值(MW) |
| DQ | 短期功率预测 | TJJX | 停机检修容量(MW) |
| CDQ | 超短期功率预测 | CDQ | 上报出力值(MW) |
| CDQ | 超短期功率预测 | TJJX | 停机检修容量(MW) |
| QXZ | 气象站 | GlobalR | 总辐射(w/m2) |
| QXZ | 气象站 | DirectR | 直接辐射(w/m2) |
| QXZ | 气象站 | DiffuseR | 散射辐射(w/m2) |
| QXZ | 气象站 | AirT | 环境温度(℃) |
| QXZ | 气象站 | CellT | 光伏电池板温度(℃) |
| QXZ | 气象站 | WS | 风速(m/s) |
| QXZ | 气象站 | WD | 风向(0-360°) |
| QXZ | 气象站 | Pa | 气压数据(hPa) |
| QXZ | 气象站 | RH | 相对湿度(%) |
| NWP | 数值天气预报 | GlobalR | 总辐射(w/m2) |
| NWP | 数值天气预报 | DirectR | 直接辐射(w/m2) |
| NWP | 数值天气预报 | DiffuseR | 散射辐射(w/m2) |
| NWP | 数值天气预报 | AirT | 环境温度(℃) |
| NWP | 数值天气预报 | WS | 风速(m/s) |
| NWP | 数值天气预报 | WD | 风向(0-360°) |
| NWP | 数值天气预报 | Pa | 气压数据(hPa) |
| NWP | 数值天气预报 | RH | 相对湿度(%) |
| THR | 理论功率 | capacity | 装机容量(MW) |
| THR | 理论功率 | THRP | 理论功率(MW) |
| THR | 理论功率 | RealP | 实测功率(MW) |
本地配置(光功率预测SFTP转发)¶
新建通道¶

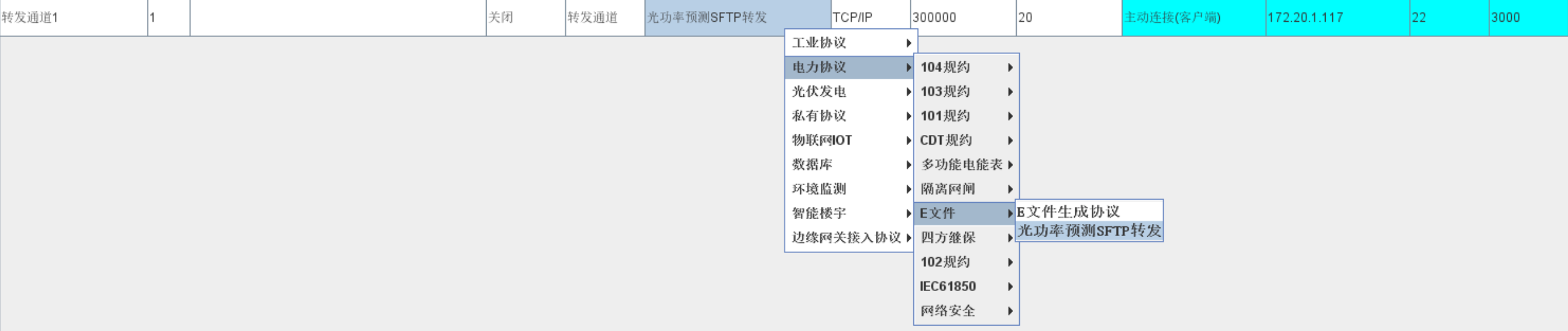

新建一个转发通道，协议选择光功率预测SFTP转发，主参数中，IP地址填写主站提供的SFTP服务器地址，例如"192.168.1.100"(默认采用SFTP协议)或者"ftp://192.168.1.100"，端口号通常保持默认22即可；
注意

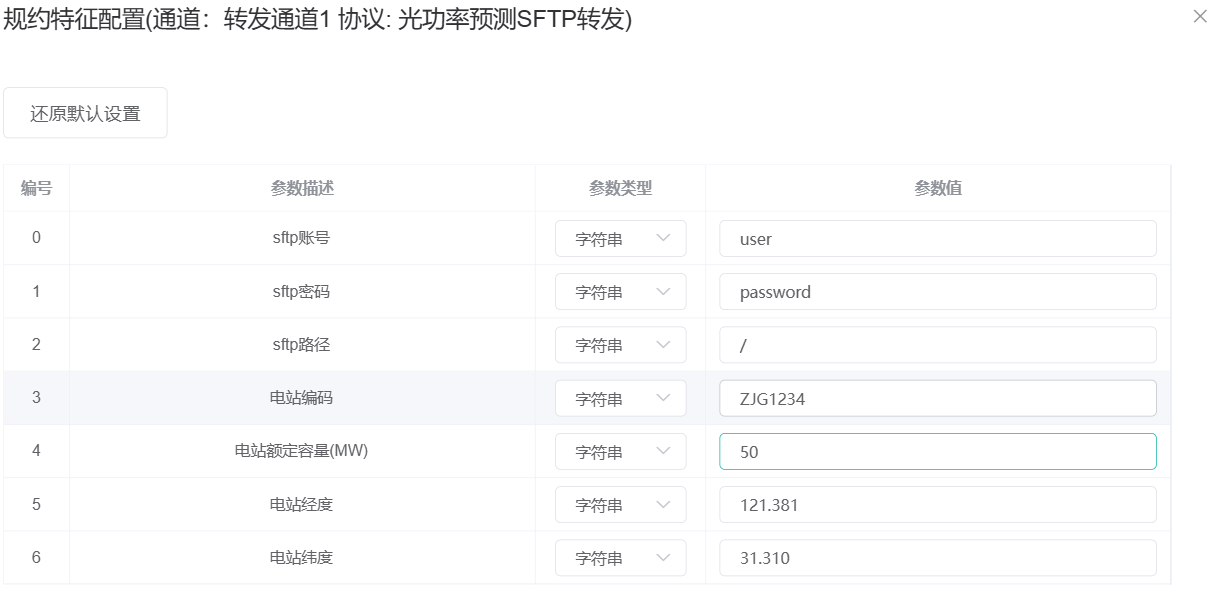

必须在规约特征中配置扩展属性，包括SFTP的账号密码路径、电站编码、装机容量、经纬度等参数。
新建设备¶
本驱动会生成6种E文件，说明如下：
| E文件类型 | 说明 | 需要建转发设备 |
|---|---|---|
| DQ | 短期功率预测 | 否 |
| CDQ | 超短期功率预测 | 否 |
| QXZ | 气象站 | 否 |
| NWP | 数值天气预报 | 否 |
| DJ | 单机文件 | 是 |
| THR | 理论功率 | 否 |
单机文件¶

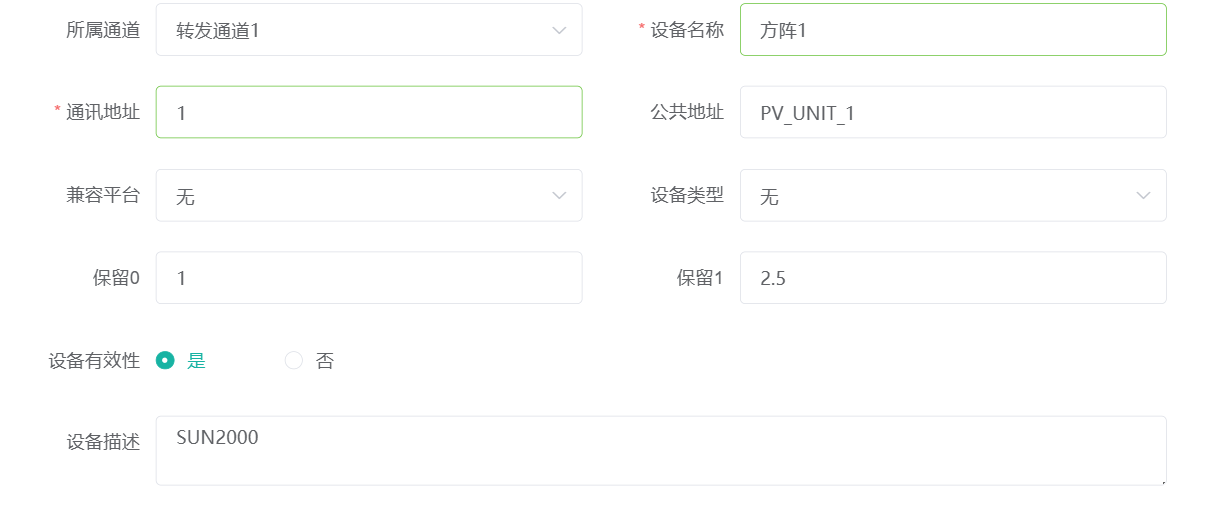

新建多个转发设备，每一个转发设备对应一台逆变器(或一个方阵)，其中设备描述为型号，设备通讯地址为顺序，设备公共地址为机组编号，设备保留0为是否样板机(填0或1)，设备保留1为额定容量(MW)，状态取当前转发设备下所选择的物模型标识(区分大小写)为DJstatus的转发测点的值，有功(MW)取当前转发设备下所选择的物模型标识(区分大小写)为DJP的转发测点的值。

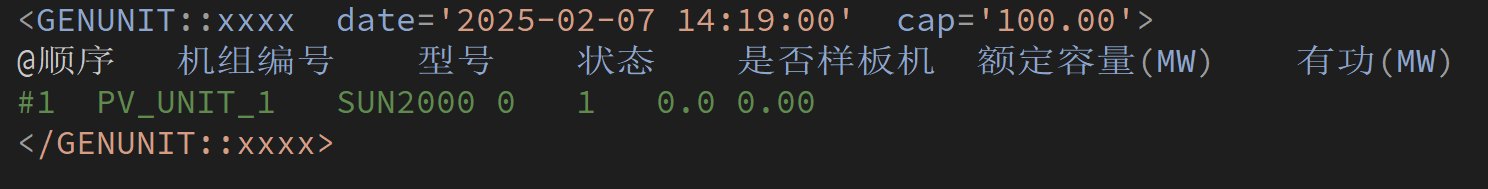

单机文件对应的E文件内容如下：
其它类型¶
除了单机文件外，其它类型的E文件在配置了本转发通道后会根据采集测点的物模型标识进行生成。
新建测点¶
单机文件¶
在对应转发设备下，需要选择两个采集测点为转发测点，其转发测点的物模型标识(区分大小写)分别为DJstatus和DJP，分别对应单机文件E文件中的状态和有功(MW)；
| E文件类型 | 说明 | 物模型标识 | 对应属性 |
|---|---|---|---|
| DJ | 单机文件 | DJstatus | 状态(0或1) |
| DJ | 单机文件 | DJP | 有功(MW) |
其它类型¶
除了单机文件类型的E文件外，其余E文件的生成无需新建转发测点，而是根据采集测点的物模型标识(同一工程中，下表的物模型标识不可重复，只可以有一个，下表中重复的物模型标识即代表是同一个测点)来生成，其关系如下：
| E文件类型 | 说明 | 物模型标识 | 对应属性 |
|---|---|---|---|
| DQ | 短期功率预测 | DQ | 上报出力值(MW) |
| DQ | 短期功率预测 | TJJX | 停机检修容量(MW) |
| CDQ | 超短期功率预测 | CDQ | 上报出力值(MW) |
| CDQ | 超短期功率预测 | TJJX | 停机检修容量(MW) |
| QXZ | 气象站 | GlobalR | 总辐射(w/m2) |
| QXZ | 气象站 | DirectR | 直接辐射(w/m2) |
| QXZ | 气象站 | DiffuseR | 散射辐射(w/m2) |
| QXZ | 气象站 | AirT | 环境温度(℃) |
| QXZ | 气象站 | CellT | 光伏电池板温度(℃) |
| QXZ | 气象站 | WS | 风速(m/s) |
| QXZ | 气象站 | WD | 风向(0-360°) |
| QXZ | 气象站 | Pa | 气压数据(hPa) |
| QXZ | 气象站 | RH | 相对湿度(%) |
| NWP | 数值天气预报 | GlobalR | 总辐射(w/m2) |
| NWP | 数值天气预报 | DirectR | 直接辐射(w/m2) |
| NWP | 数值天气预报 | DiffuseR | 散射辐射(w/m2) |
| NWP | 数值天气预报 | AirT | 环境温度(℃) |
| NWP | 数值天气预报 | WS | 风速(m/s) |
| NWP | 数值天气预报 | WD | 风向(0-360°) |
| NWP | 数值天气预报 | Pa | 气压数据(hPa) |
| NWP | 数值天气预报 | RH | 相对湿度(%) |
| THR | 理论功率 | capacity | 装机容量(MW) |
| THR | 理论功率 | THRP | 理论功率(MW) |
| THR | 理论功率 | RealP | 实测功率(MW) |
