动环HTTP采集配置指南

云端配置

新建采集通道

按照以下步骤新建一个采集通道：

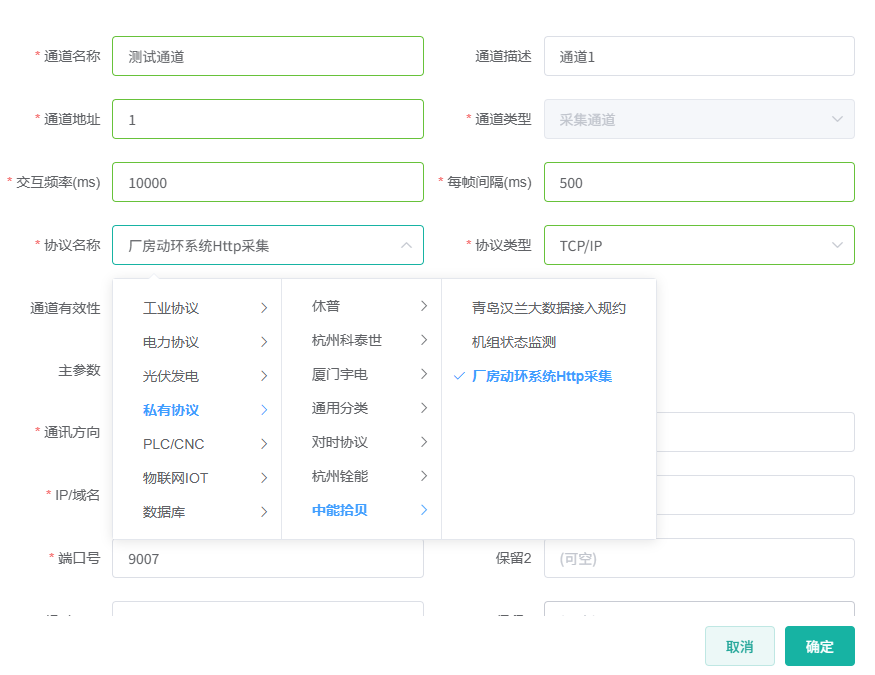

1. 新建一个采集通道，协议选择 私有协议 -> 中能拾贝 -> 厂房动环系统HTTP采集
2. 填写通道名称，通道名称不宜过长，也不要使用除下划线以外的特殊字符。因为后续需要生成配置文件，文件名长度可能受操作系统限制而截断
3. 定义采集的IP地址和端口号
4. 交互频率：定义采集通道的采集频率，即每多少秒采集一次全部测点数据

规约特征配置

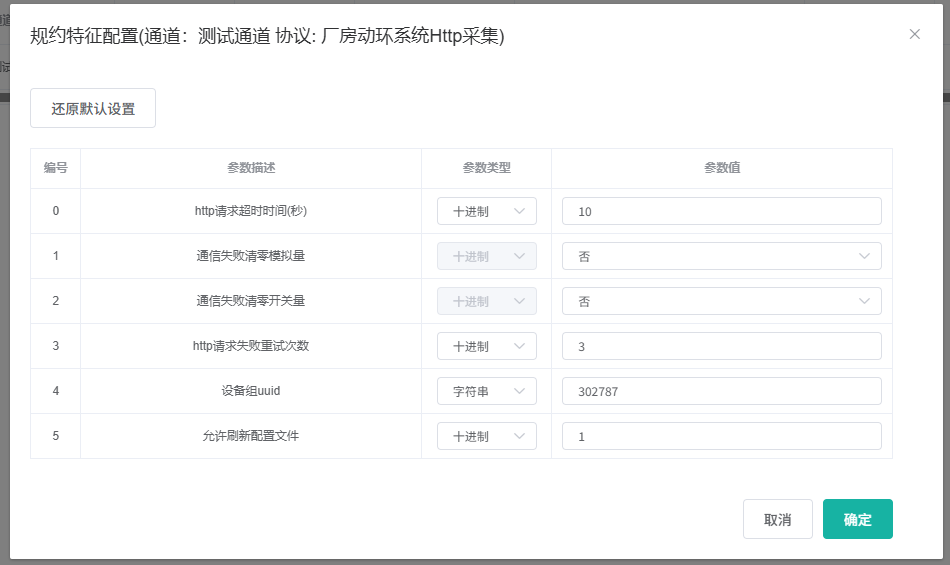

点击 规约特征配置 按钮，可配置以下几个参数：

配置项	说明	默认值
设备组UUID	设备组UUID	-
通信失败清零模拟量	配置为"是"将清零	否
HTTP请求失败重试次数	失败重试次数	3
HTTP请求超时时间	请求超时时间(s)	5
允许刷新配置文件	配置为"是"将允许刷新配置文件	是

新建刷新文件设备

创建新设备的步骤：

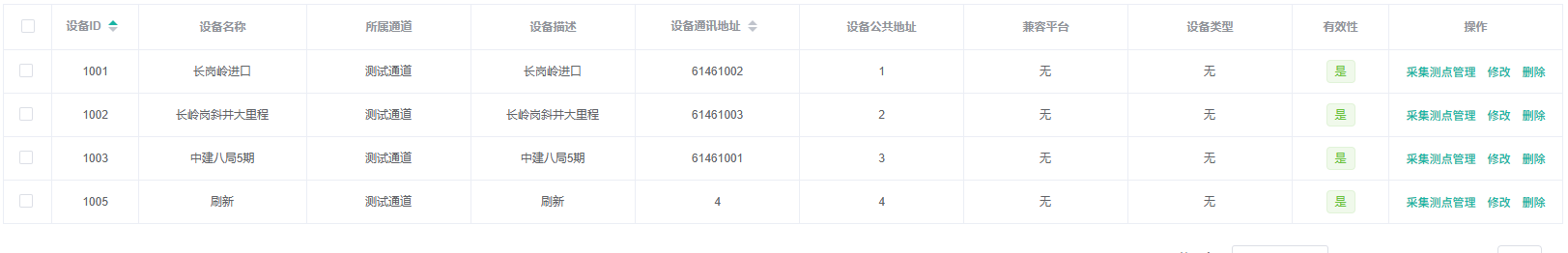

1. 在 子设备管理 界面点击 新增 按钮，填写设备名称
2. 在 采集测点管理 界面点击 新增 按钮，新建一个测点，功能码选择 读取配置信息 即可

获取配置文件

新建完毕后，点击下装等待网关重启应用。选择采集通道，打开通道监测界面。

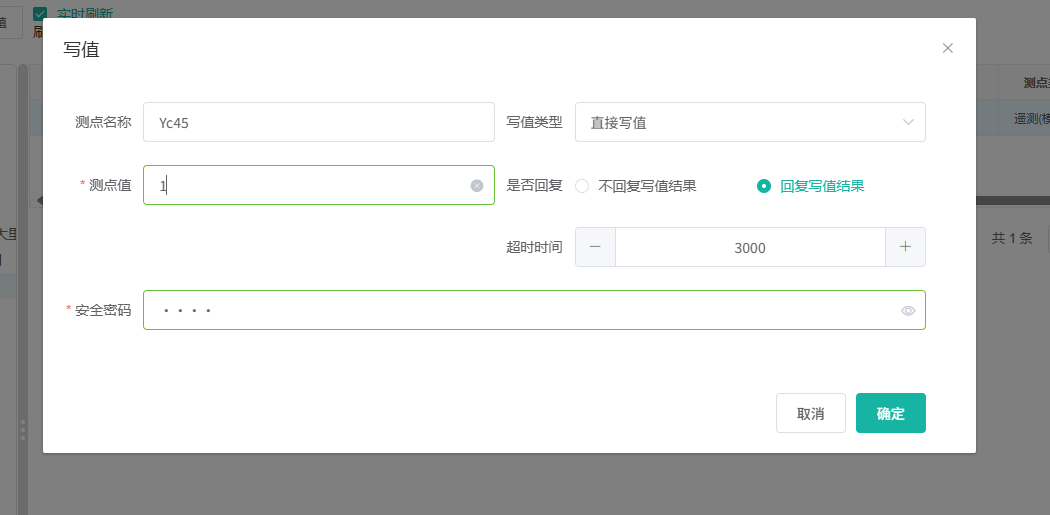

随后打开设备数据界面，将前面创建的读取配置信息测点值进行加一。写值类型 选择 直接写值 或 人工置数。

随后回到通道监测界面，观察运行输出，等待配置文件生成。

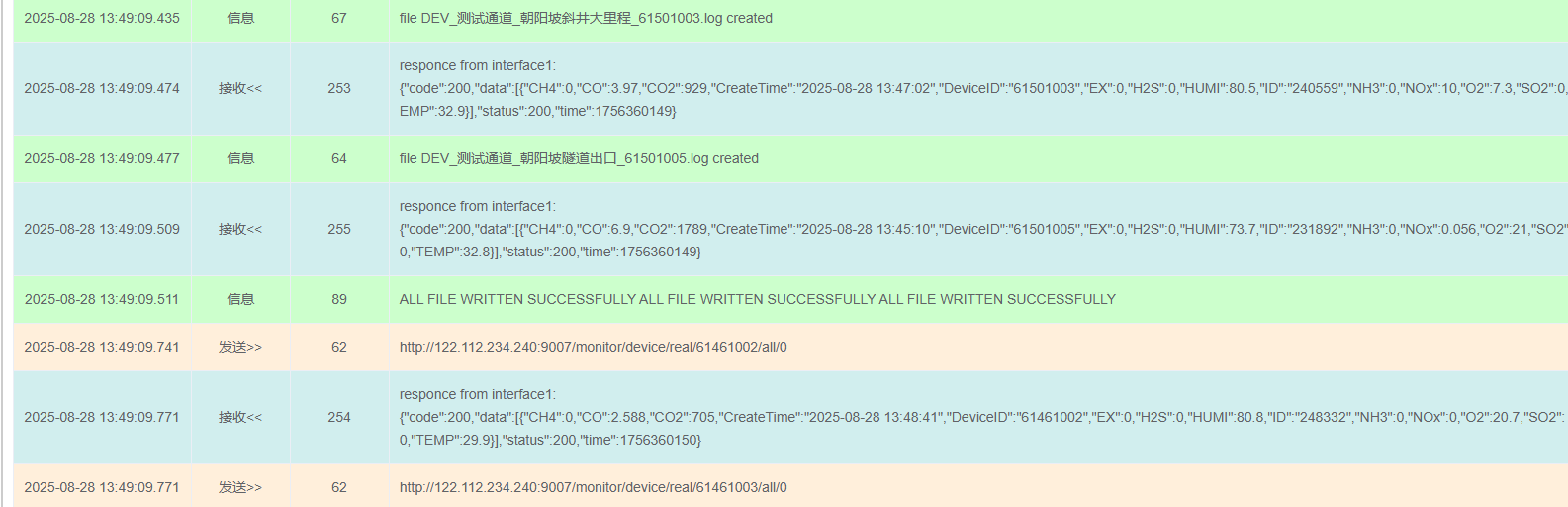

当看到如图的输出时，代表配置文件生成完毕：

ALL FILE WRITTEN SUCCESSFULLY ALL FILE WRITTEN SUCCESSFULLY ALL FILE WRITTEN SUCCESSFULLY

随后，我们回到通道配置界面使用读取日志功能，获取生成的配置文件。

将日志压缩包下载到本地后，使用7zip或WinRAR解压。

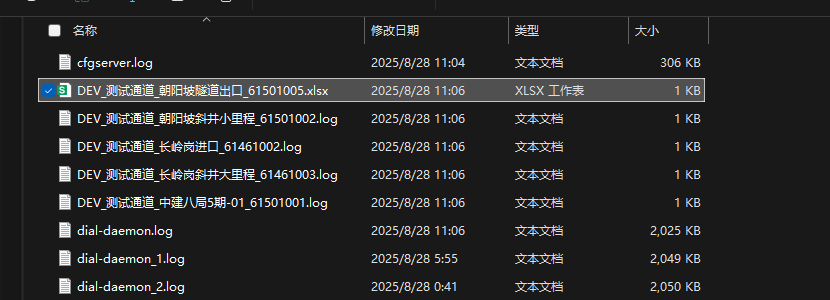

解压后的文件夹内容如下：

所有 DEV_ 开头的文件为设备配置文件，其他文件为日志，无需理会。

文件的名称格式为：DEV_通道名称_设备名称_设备ID.log

我们将 DEV_ 开头的log文件用记事本打开，或更改其后缀名为xls/xlsx使用Excel或wps打开。

配置文件内容如下：

使用配置文件建立设备点表即可。

新建采集设备

在 子设备管理 界面点击 新增 按钮，填写 设备名称，设备 通讯地址 填写文件名中的设备ID或表格内的DeviceID字段内容。

注意：设备名称和通讯地址不能重复。

新建测点

填写测点 物模型标识（测点描述） 为表中的 测点模型 字段，建议直接复制避免大小写等错误。

测点功能码设置为 实时值。

测点配置需要参考配置表，注意配置表格中的数据类型：

• 如显示为 Float 时，数据类型选择 单精度浮点数 或 双精度浮点数
• 如显示为 String 时，数据类型选择 字符串，长度(显示为系数)以实时值为参考，但是不要填写大于32的长度
• 如显示为 Bool 时，数据类型选择 位 即可

开始采集

将所有设备点表建立完毕，点击下装即可开始采集。下装前可以将用于刷新配置文件的设备有效性设置为"否"，也可以不管。

---

本地配置说明：本地配置方法与云端配置完全一致，无需额外说明。
