南威NR103-CAN协议¶
云端配置(南威NR103-CAN协议)¶

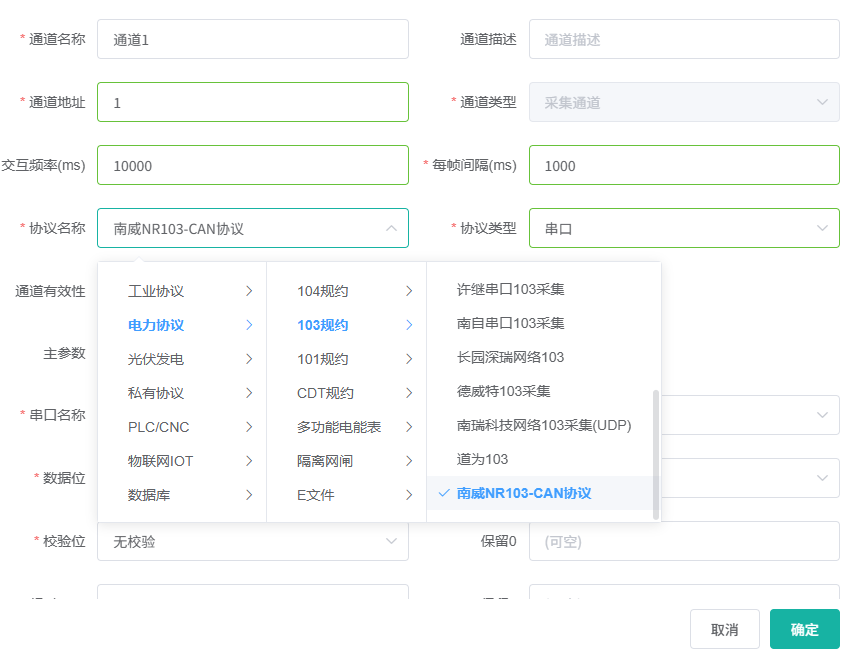

新建通道¶
新建一个采集通道，协议选择电力协议->103规约->南威NR103-CAN协议
主参数中，串口名称按照网关实际的接线情况选择对应的CAN口(只有一个CAN口时选择CAN1),波特率按照实际配置，如100k就选择100000，其它参数如无特殊要求保持默认即可；
如果使用转串口模块，串口名称按照网关实际的接线情况选择对应的com口,波特率按照串口模块实际配置，中盛的串口模块默认波特率15200就选择115200。

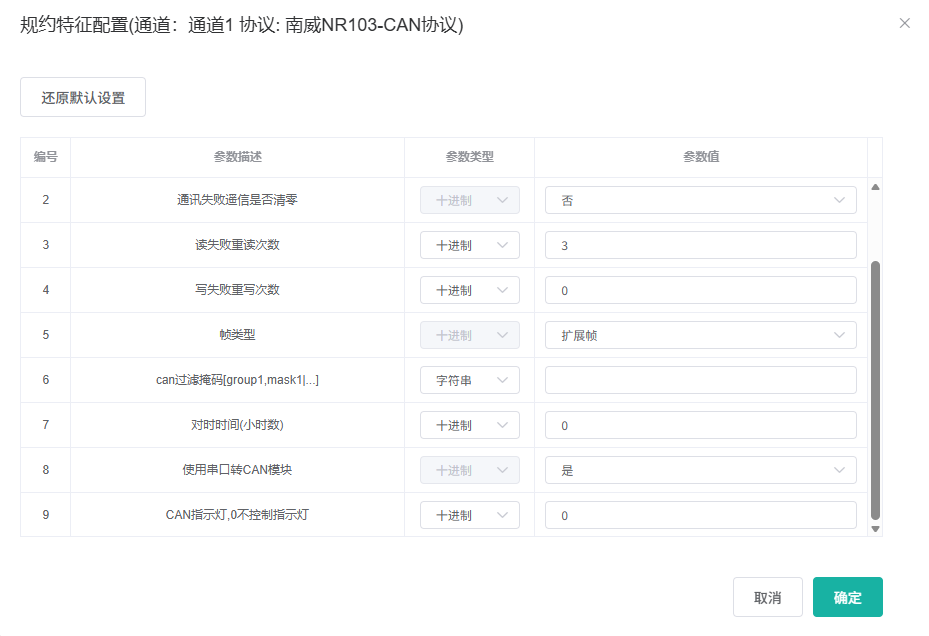

规约配置¶
使用串口转can模块 如果使用了串口转can模块，则务必选择是。
can过滤掩码 这个配置和can指示灯在使用串口模块时是无效的，因为模块不支持，空着即可。
使用原生CAN接口时，填写方式是 group1,mask1|group2,mask2|...最多支持10组。指示灯填写115,不同型号的网关可能有所不同。

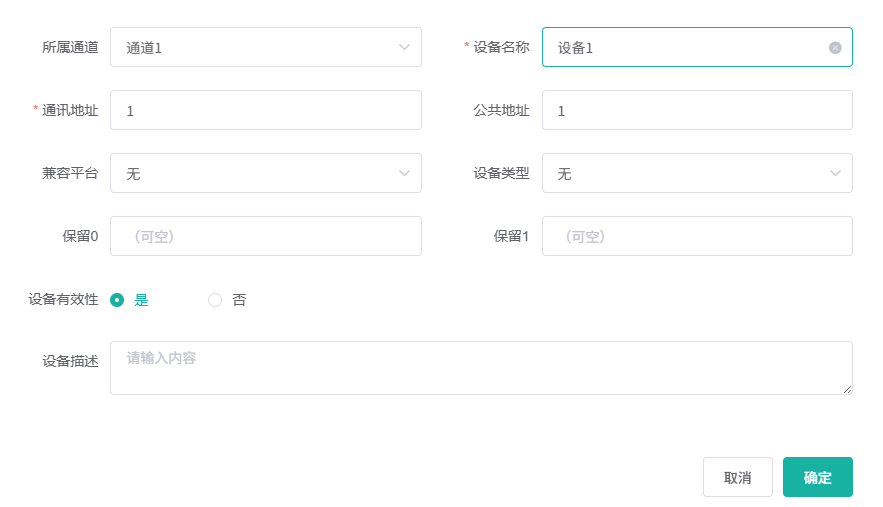

新建设备¶
新建一个设备，自定义设备名称及物模型，通讯地址填写要采集设备的设备地址。
其他参数保持默认即可

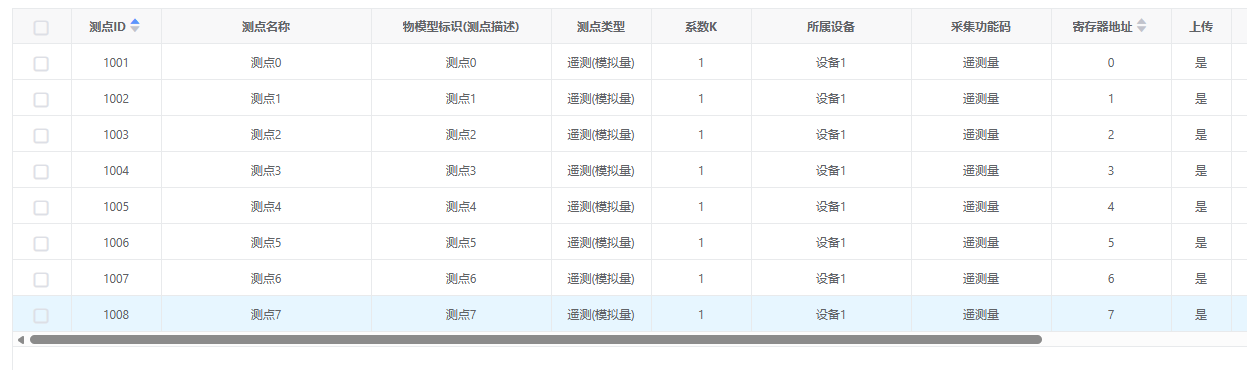

新建测点¶
测点配置规则:
该驱动当前支持采集遥测量，根据给定的通信协议内容，召唤遥测后设备会以4个一组按顺序上传遥测，每个测点16位。测点的默认数据类型为16位有符号。
配置测点时。如果该测点是第M帧上传的第N个测点时，则配置该测点寄存器地址为(M-1)*4+(N-1)。
如采集的是遥信响应第1帧上传的第1个测点时，则配置该测点地址为0，第1帧第2个测点地址为1，第2帧的第1个测点地址为4，以此类推。
本地配置(南威NR103-CAN协议)¶

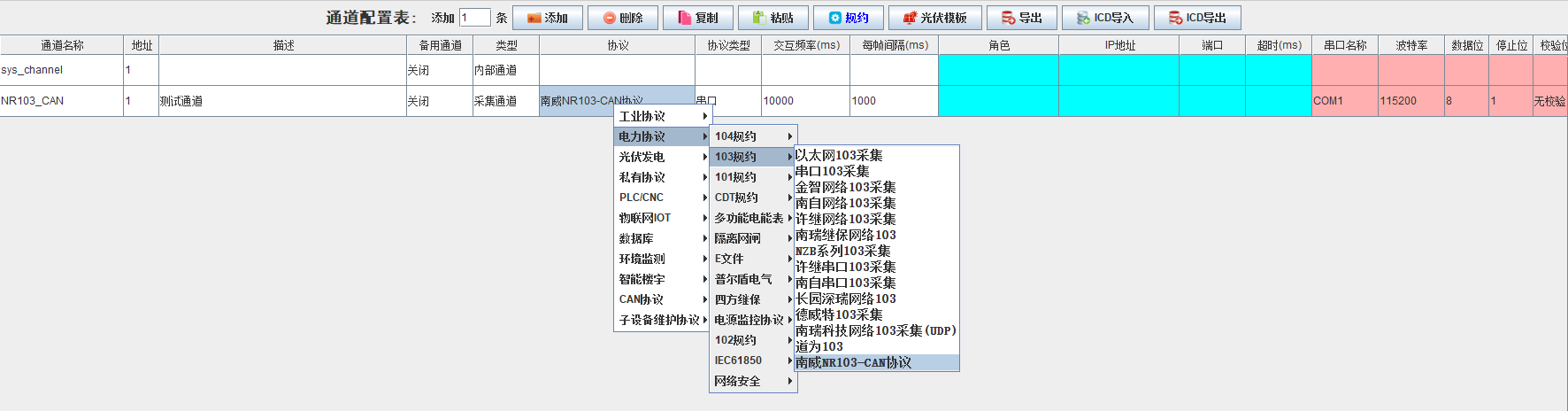

新建通道¶
新建一个采集通道，协议选择电力协议->103规约->南威NR103-CAN协议，主参数中，串口名称按照网关实际的接线情况选择对应的CAN口(只有一个CAN口时选择CAN1),波特率按照实际配置，如100k就选择100000，其它参数如无特殊要求保持默认即可； 如果使用转串口模块，串口名称按照网关实际的接线情况选择对应的com口,波特率按照串口模块实际配置，中盛的串口模块默认波特率15200就选择115200。

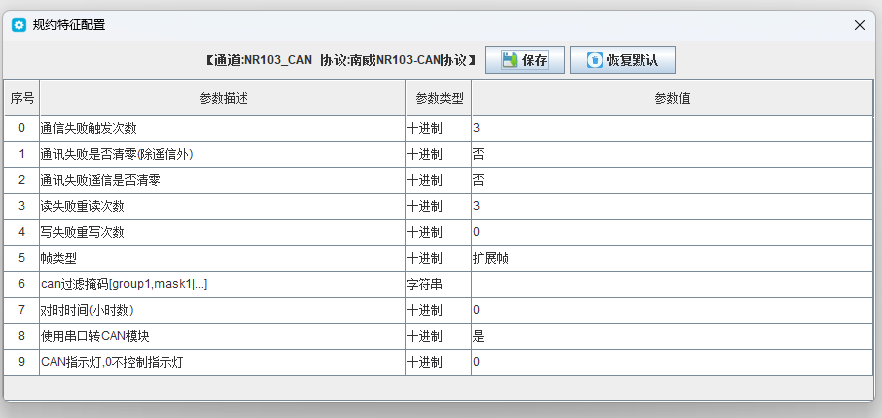

规约配置¶
使用串口转can模块 如果使用了串口转can模块，则务必选择是。
can过滤掩码 这个配置和can指示灯在使用串口模块时是无效的，因为模块不支持，空着即可。
使用原生CAN接口时，填写方式是 group1,mask1|group2,mask2|...最多支持10组。指示灯填写115,不同型号的网关可能有所不同。

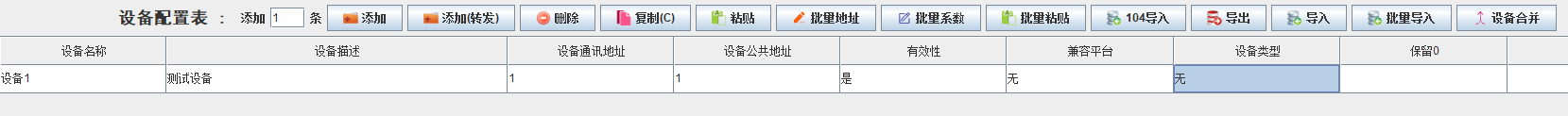

新建设备¶
新建一个设备，自定义设备名称及物模型，通讯地址填写要采集设备的设备地址。
其他参数保持默认即可

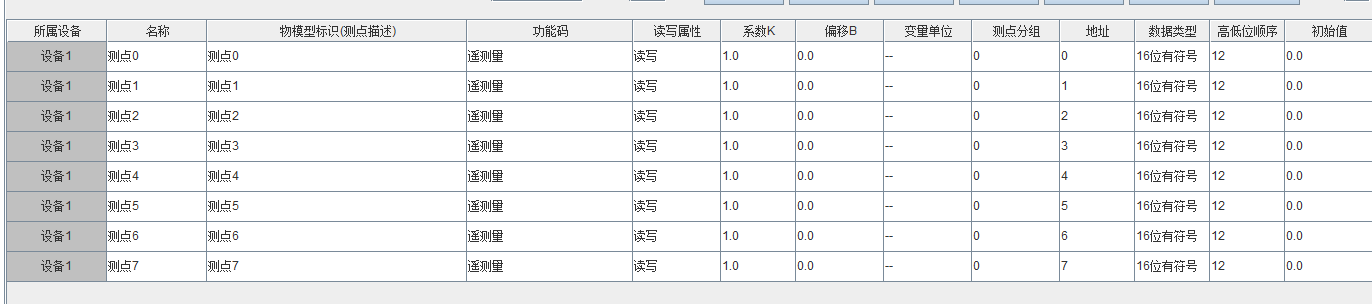

新建测点¶
测点配置规则:
该驱动当前支持采集遥测量，根据给定的通信协议内容，召唤遥测后设备会以4个一组按顺序上传遥测，每个测点16位。测点的默认数据类型为16位有符号。
配置测点时。如果该测点是第M帧上传的第N个测点时，则配置该测点地址为(M-1)*4+(N-1)。
如采集的是遥信响应第1帧上传的第1个测点时，则配置该测点地址为0，第二个测点地址为1，第2帧的第一个测点地址为4，以此类推。
