和远智能MQTT新

云端配置(和远智能MQTT新)

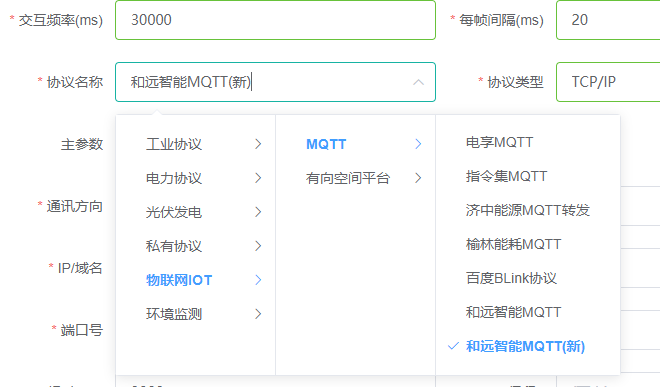

新建通道

新建一个转发通道，协议选择和远智能MQTT(新)，交互频率意为全量上送间隔(填写范围1秒-12小时，单位ms)，如有需要，变位上送间隔请在规约特征配置里开启与填写(填写范围1秒-5分钟，单位ms)；主参数中，各个参数按照实际情况填写；

规约配置

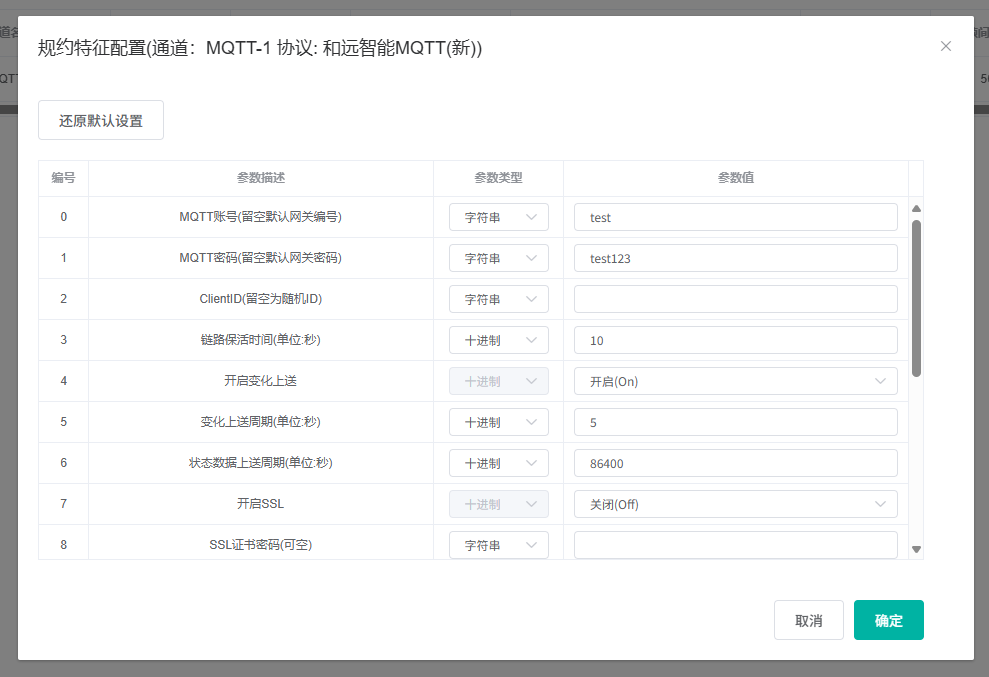

找到转发通道，点击规约特征配置按钮，即可进入规约配置页面，填写规约参数.

说明

  • clientId: MQTT连接时的设备ID

  • 开启变化上送 ：是否开启变化上送，周期为变化上送周期，默认5秒。

  • 开启SSL ：是否开启SSL，ssl证书不用填，设备会自动生成。

  • 报警推送次数 : 收到测点超阈值或遥信变位时的报警推送次数，默认3次。

  • 报警推送间隔: 收到测点超阈值或遥信变位时的报警推送间隔,默认5秒。 该时间段内不再发送同一测点的报警信息。

规约配置

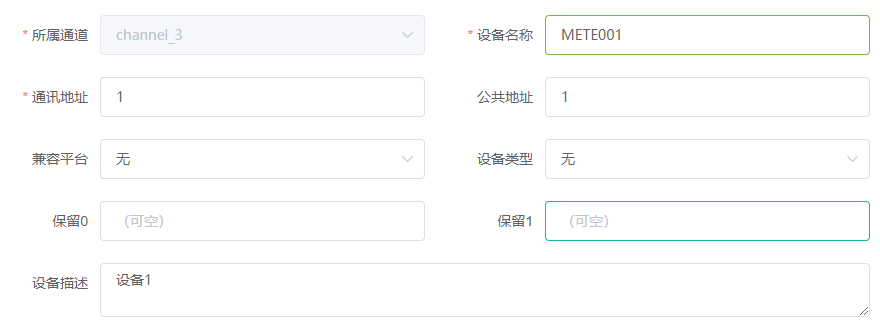

新建设备

新建一个设备，设备名称填写和远平台的设备编号，其余参数默认。

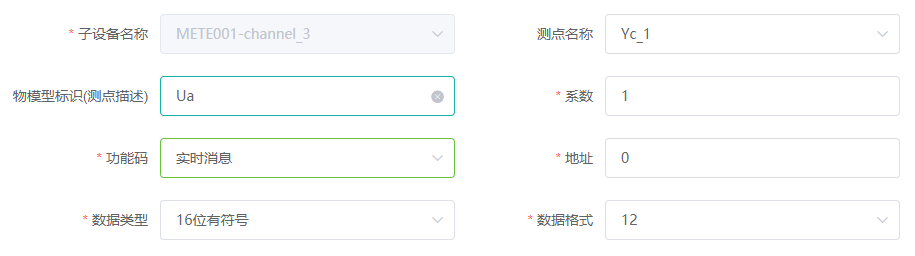

新建测点

举例转发一个测点，点击测点名称的编辑框，即可选择采集测点，物模型标识对应和远平台的物模型标识符，功能码按照实际情况选择。

关于Online状态

要实现和远平台设备Online状态上报，需要注意3点，

注1：您必须在采集设备下手动添加设备通讯中断测点(参照新增采集测点里对测点属性的说明)；

注2：您必须在转发设备下手动添加上述的设备通讯中断测点，并将其物模型标识设置为"state"，功能码选择终端在线状态；

注3：我们的通讯中断点0为正常，1为异常，在上传时会自动转换成1在线，0离线。

本地配置(和远智能MQTT新)

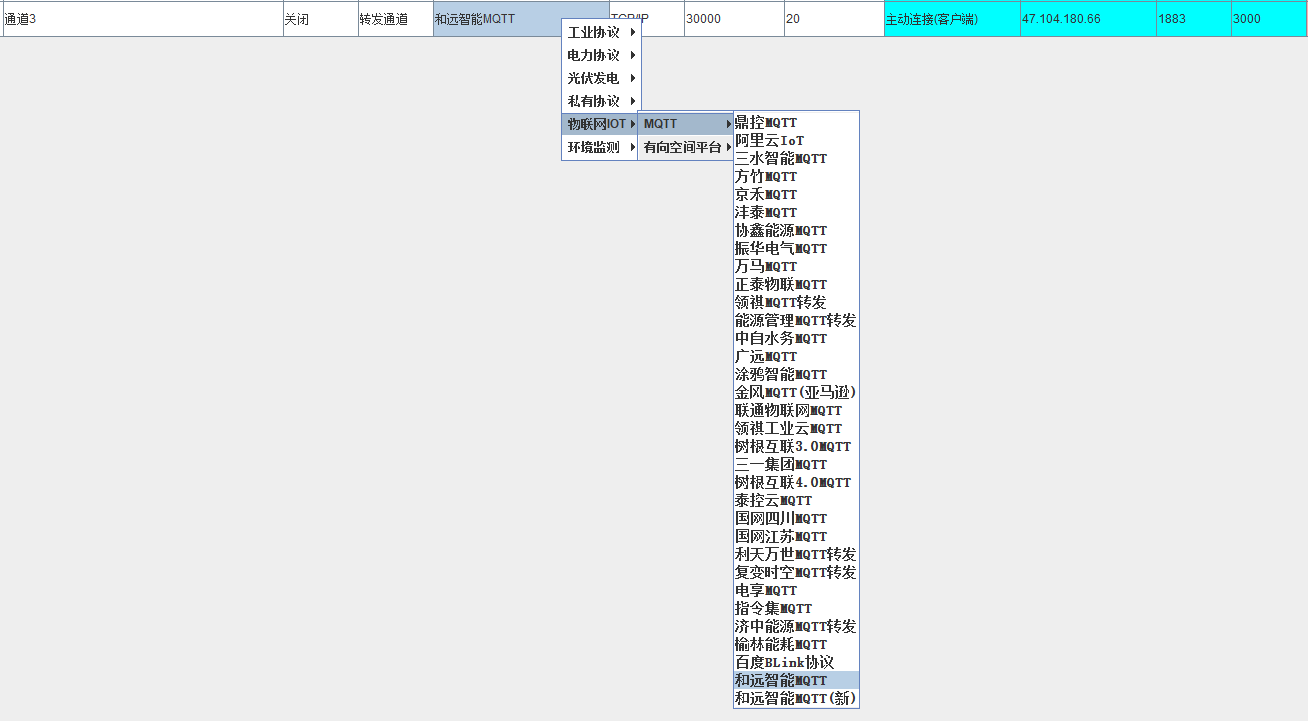

新建通道

新建一个转发通道，协议选择和远智能MQTT(新)，交互频率意为全量上送间隔(填写范围1秒-12小时，单位ms)，如有需要，变位上送间隔请在规约特征配置里开启与填写(填写范围1秒-5分钟，单位ms)；主参数中，各个参数按照实际情况填写；

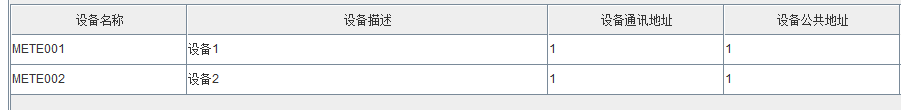

新建设备

新建一个设备，设备名称填写和远平台的设备编号，其余参数默认。

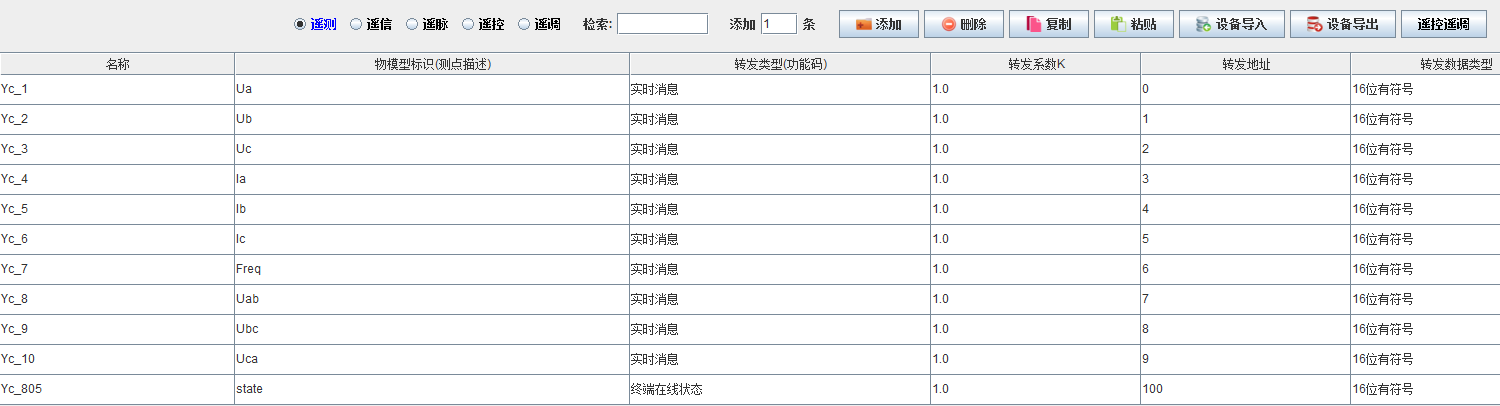

新建测点

举例转发一个测点，点击添加按钮，即可选择采集测点进行转发，物模型标识对应和远平台的物模型标识符，功能码按照实际情况选择。

关于Online状态

要实现和远平台设备Online状态上报，需要注意3点，

注1：您必须在采集设备下手动添加设备通讯中断测点(参照[新增采集测点]里对测点属性的说明)；

注2：您必须在转发设备下手动添加上述的设备通讯中断测点，并将其物模型标识设置为"state"，功能码选择终端在线状态；

注3：我们的通讯中断点0为正常，1为异常，在上传时会自动转换成1在线，0离线。

报警设置

  1. 开关量报警设置：在采集测点打开报警使能，设置报警类型为开关报警。报警等级选择通知及以上。设置对应转发点后，该测点产生变位时会在设备warn主题收到如下报警信息。

    JSON
    1
2
3
4
    {
  "time": "1759973067",
  "测点模型": "0"
}

  2. 模拟量报警：

超阈值报警设置：在采集测点打开报警使能，设置报警类型为模拟量报警。报警等级选择通知及以上。同时设置好报警的阈值信息。

设置对应转发点后，该测点产生超阈值时会在设备warn主题收到如下报警信息

JSON
1
2
3
4
5
6
7
8
{
  "time": "1759974591",
  "HB01": {
    "s": "2",
    "r": "99.900",
    "h": "60"
  }
}

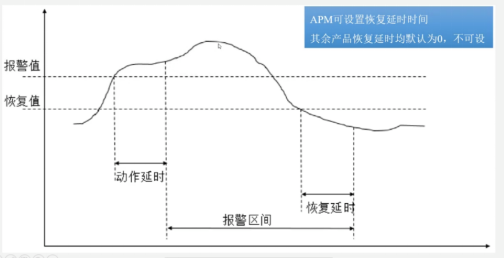

超阈值恢复：

为了避免在边缘频繁产生报警和恢复信息，可设置报警死区，产生报警后当前值恢复到死区内时，不会上报报警恢复信息，直到越过死区才会上报恢复信息。

变化报警设置：

在采集测点打开报警使能，设置报警类型为模拟量报警。报警等级选择通知及以上且打开规约中的开启模拟量变化告警时， 可设置测点的辅助参数作为变化报警阈值。

辅助参数支持的格式有两种，分别为浮点数和百分比。

注意

为了避免开关量误设置辅助参数，以及采集驱动清零坏点而没有修改质量码导致百分比误报，在测点上一次采集的历史值为-1.0~1.0范围内时，百分比格式的阈值无效。

设置对应转发点后，该测点实时值产生的变化超过设定值时会在设备warn主题收到如下报警信息。

JSON
1
2
3
4
5
6
7
8
{
  "time": "1759975580",
  "HB01": {
    "s": "2",
    "r": "66.600",
    "ch": "10"
  }
}

模拟量消抖：

和远MQTT新协议支持报警消抖功能，规约可设置报警的消抖时间，默认为0秒，即不消抖。

为了区分需要消抖的报警测点，本驱动判断模拟量测点的辅助参数是否存在，若存在则认为该测点需要消抖。

如果需要消抖且不需要变化报警和变化推送的，可以将辅助参数设置为较大的值，如999999。
