哲弗消防can协议¶

云端配置(哲弗消防can协议)¶

新建通道¶

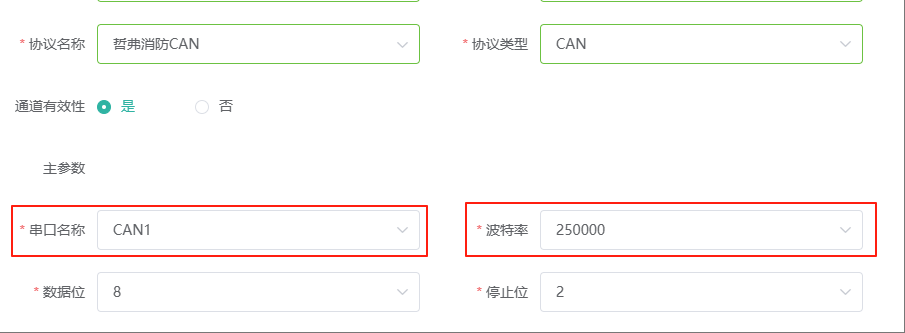

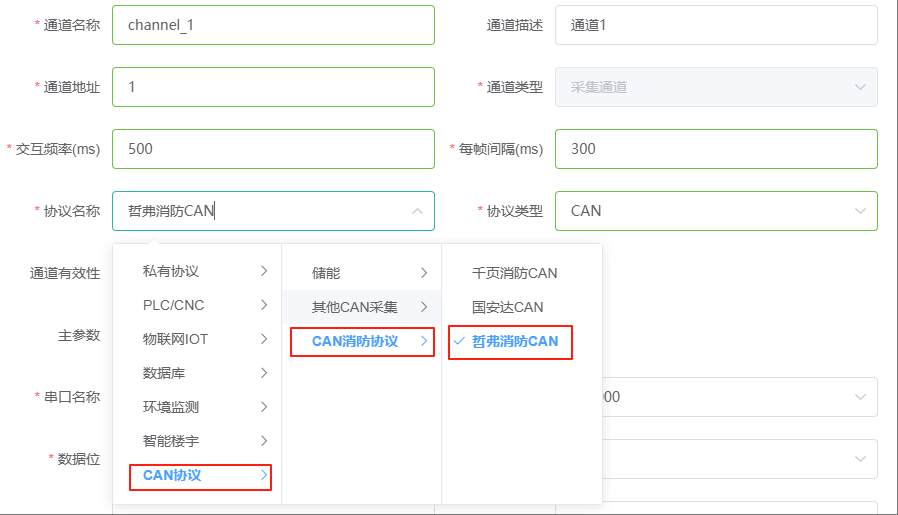

新建一个采集通道，协议选择哲弗消防can，主参数中，串口名称按照网关实际的接线情况选择对应的CAN口(只有一个CAN口时选择CAN1),波特率按照实际配置，如250k就选择250000，其它参数如无特殊要求保持默认即可；

新建设备¶

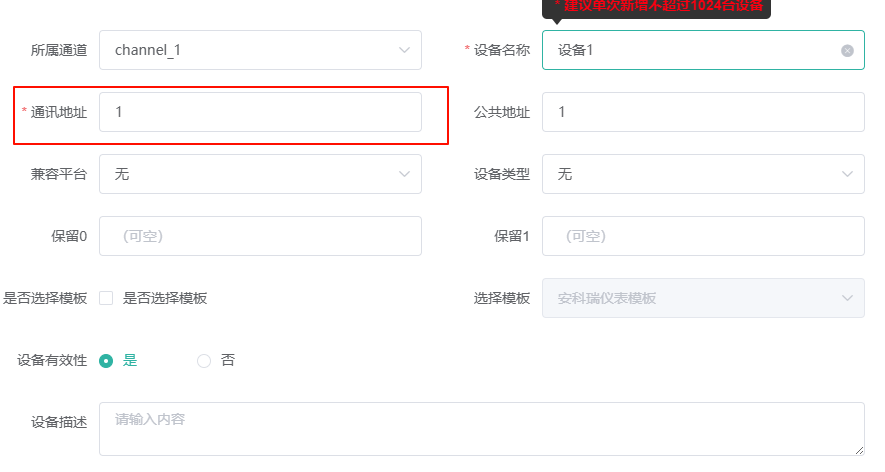

新建一个设备，自定义设备名称，通讯地址填写CAN通讯设备地址,公共地址保留即可不起作用，设备类型选择需要采集的设备类型没有就填无，其余参数留空即可。

新建测点¶

测点配置规则: 根据点表文件进行配置。主要分成2部分进行配置:

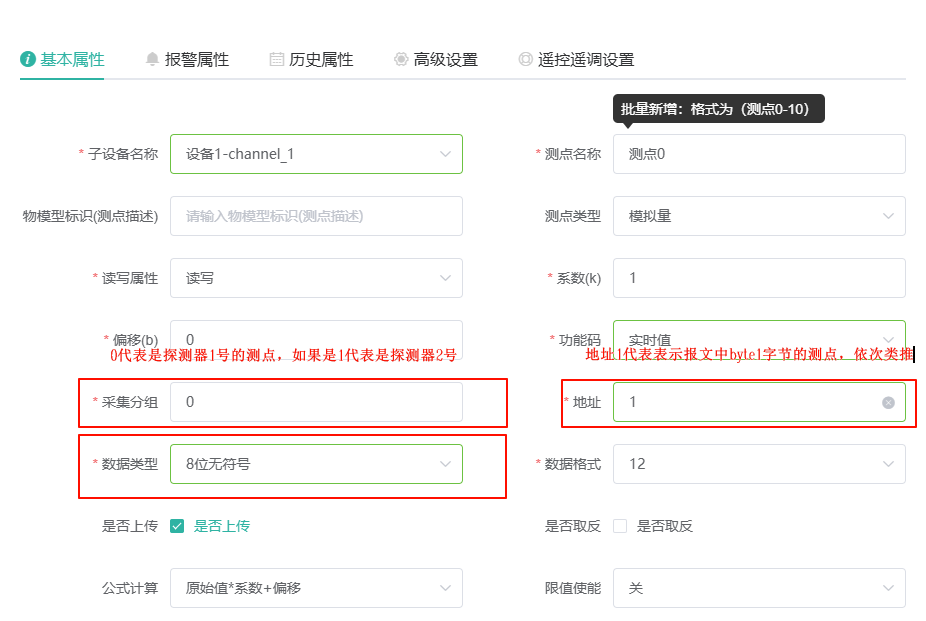

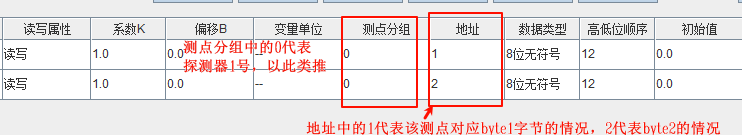

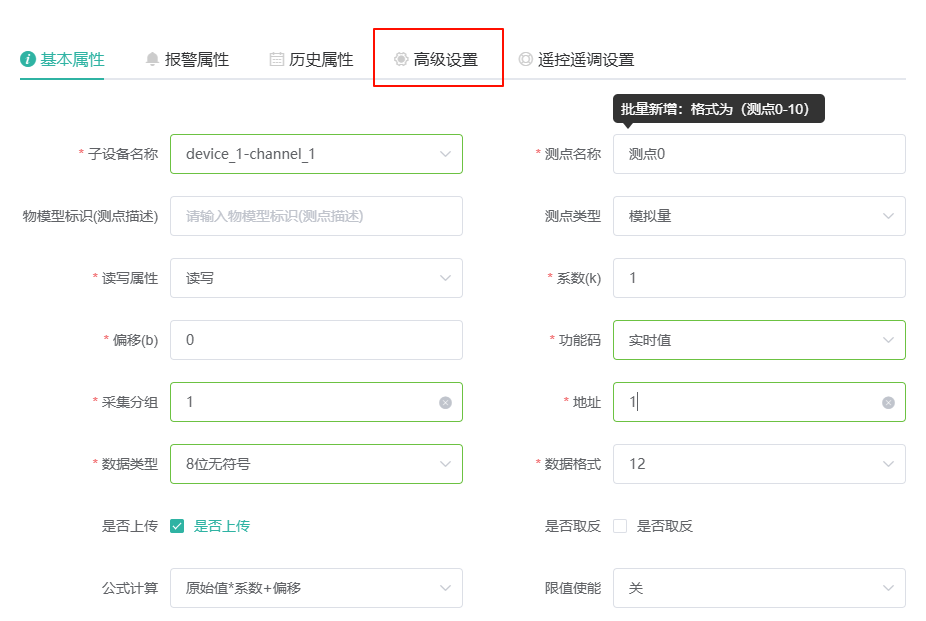

1.测点的地址以及采集分组的配置：测点的地址需要根据该测点对应报文中的第几个字节来填写，例如该测点对应的是第一个字节，即该测点的地址就填1，以此类推。测点的采集分组填入对应的电池箱号(探测器的编号，0表示1号探测器)。测点的数据类型选择8位无符号即可。其他的参数无特殊要求保持默认即可；

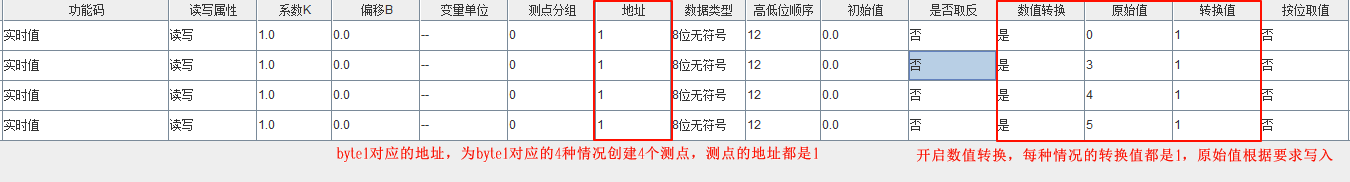

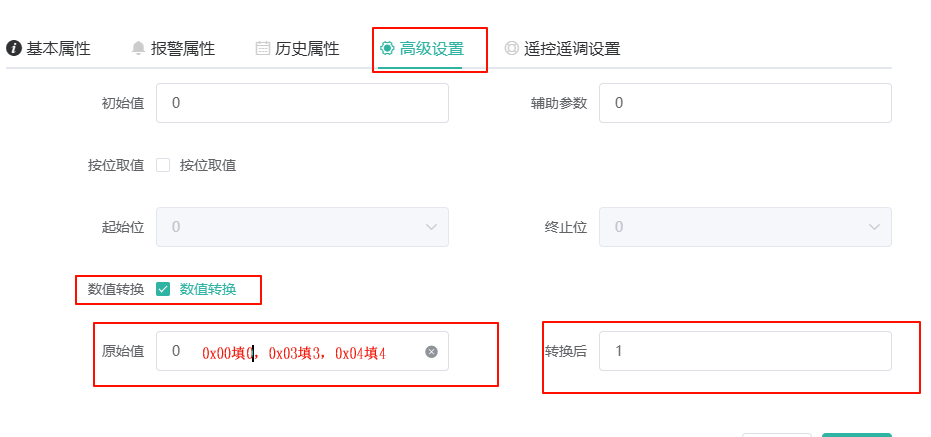

2.对于报文中一个字节数据对应多种不同情况的设置：报文中一个字节的数据可能对应多种情况(例：byte1有0x00,0x03,0x04,0x05这四种情况)，此时则需要增加四个测点来处理这四种情况。此时这四个测点的地址都为1(根据测点的地址配置要求byte1对应的地址是1)。同时选择高级设置，将数值转换打勾。原始值中填入该测点对应的情况,转换后的值全为1，然后确定即可;

本地配置(哲弗消防can协议)¶
