嘉兴虚拟电厂MQTT¶
云端配置(嘉兴虚拟电厂MQTT)¶
新建通道¶

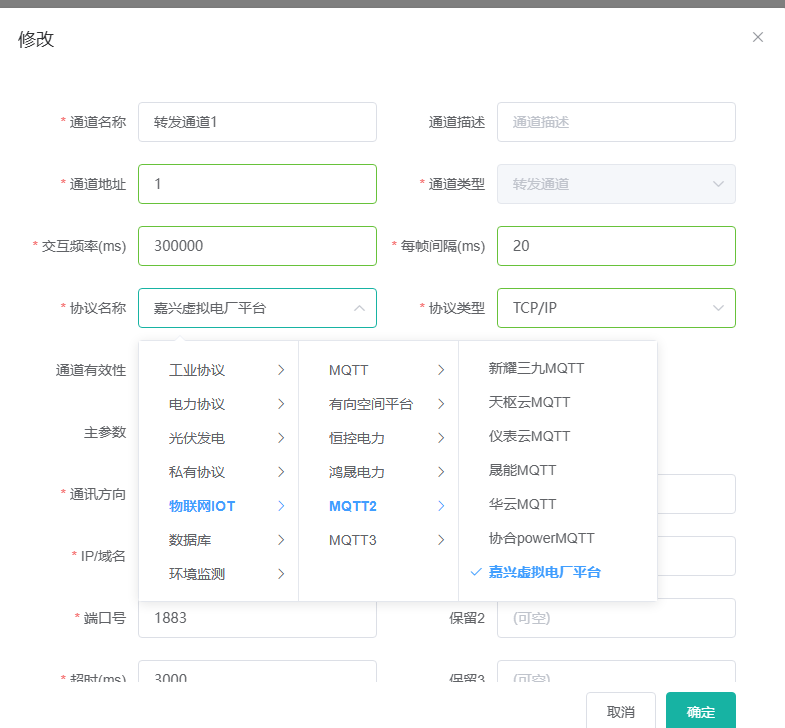

新建一个转发通道,协议选择嘉兴虚拟电厂,主参数中,IP地址与端口号,填写实际的MQTT服务器的IP地址与端口号,
交互频率即为实时数据上传的时间间隔,设置范围为1s < time < 12hour,建议设置为5分钟,订阅主题、发布主题、是否使用物模型转发等更多参数见规约特征配置;
规约相关¶
如果是储能聚合平台使用本协议需将规约参数中的接入模式改为数据直采、直控模式; MQTT账号(留空默认网关编号)填写网关产品序列号; MQTT密码(留空默认网关密码)填写网关密钥,其余情况默认即可;
新建设备¶

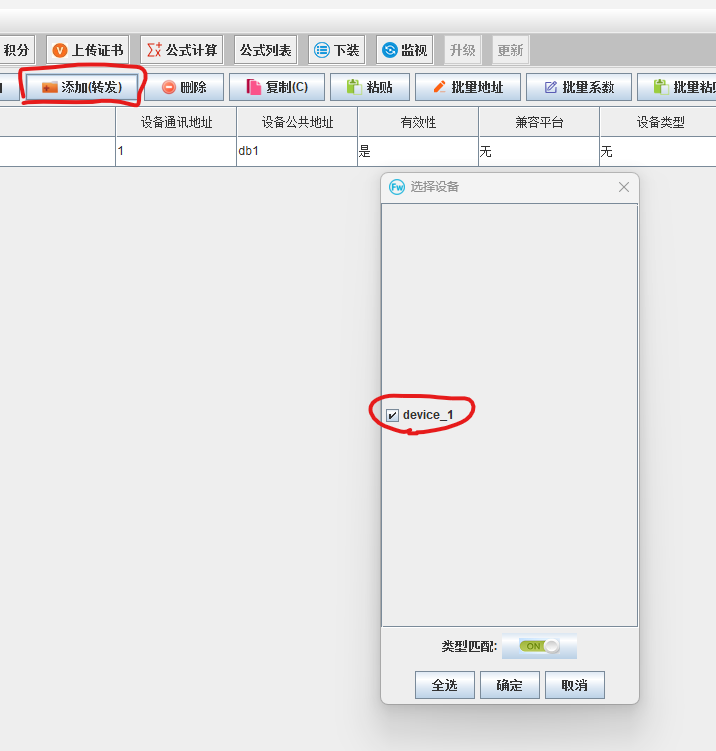

新增一个转发设备,自定义设备名称,第一个设备的公共地址填网关设备序列号,
设备的保留0填子设备产品序列号
设备的保留1填子设备序列号devicesn其余属性保持原来的参数不变;
新建测点¶
批量新建设备时已经自动带入相应采集测点进行转发,如果有不需要转发的测点,批量勾选转发测点,然后删除即可;
测点的物模型标识(测点描述)对应MQTT消息中的字段名。
注意

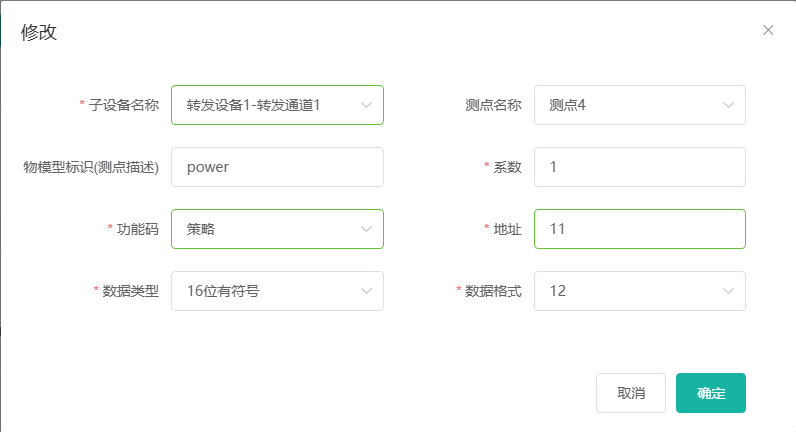

如果是策略转发点需将功能码改为策略,同时同组的策略地址需要相同;起始时间,结束时间,功率需连续;
本地配置(嘉兴虚拟电厂MQTT)¶
新建通道¶
新建一个转发通道,协议选择嘉兴虚拟电厂,主参数中,IP地址与端口号,填写实际的MQTT服务器的IP地址与端口号,
交互频率即为实时数据上传的时间间隔,设置范围为1s < time < 12hour,建议设置为5分钟,订阅主题、发布主题、是否使用物模型转发等更多参数见规约特征配置;
规约相关¶
如果是储能聚合平台使用本协议需将规约参数中的接入模式改为数据直采、直控模式; MQTT账号(留空默认网关编号)填写网关产品序列号; MQTT密码(留空默认网关密码)填写网关密钥,其余情况默认即可;
新建设备¶
新增一个转发设备,自定义设备名称,第一个设备的公共地址填网关设备序列号, 设备的保留0填子设备产品序列号 设备的保留1填子设备序列号devicesn其余属性保持原来的参数不变;
![](images/协鑫MQTT-5.png){.img-fluid tag=2}
新建测点¶
批量新建设备时已经自动带入相应采集测点进行转发,如果有不需要转发的测点,批量勾选转发测点,然后删除即可;
测点的物模型标识(测点描述)对应MQTT消息中的字段名。
注意
如果是策略转发点需将功能码改为策略,同时同组的策略地址需要相同;起始时间,结束时间,功率需连续;
