奥特迅直流屏通信协议¶

云端配置(奥特迅直流屏通信协议)¶

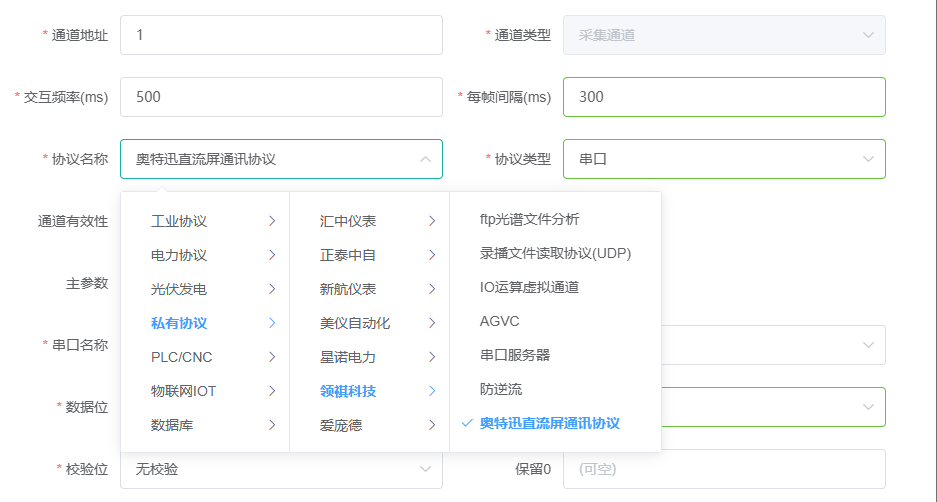

新建一个采集通道，协议选择奥特迅直流屏通信协议，主参数中，串口名称按照网关实际的接线情况选择对应的COM口，波特率和超时时间根据实际需求进行更改，其它参数如无特殊要求保持默认即可；

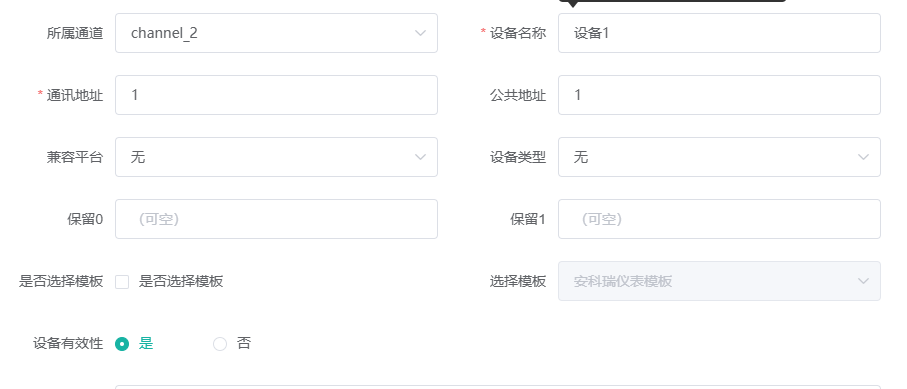

新建一个设备，自定义设备名称，通讯地址填写目标地址，其余参数留空即可。

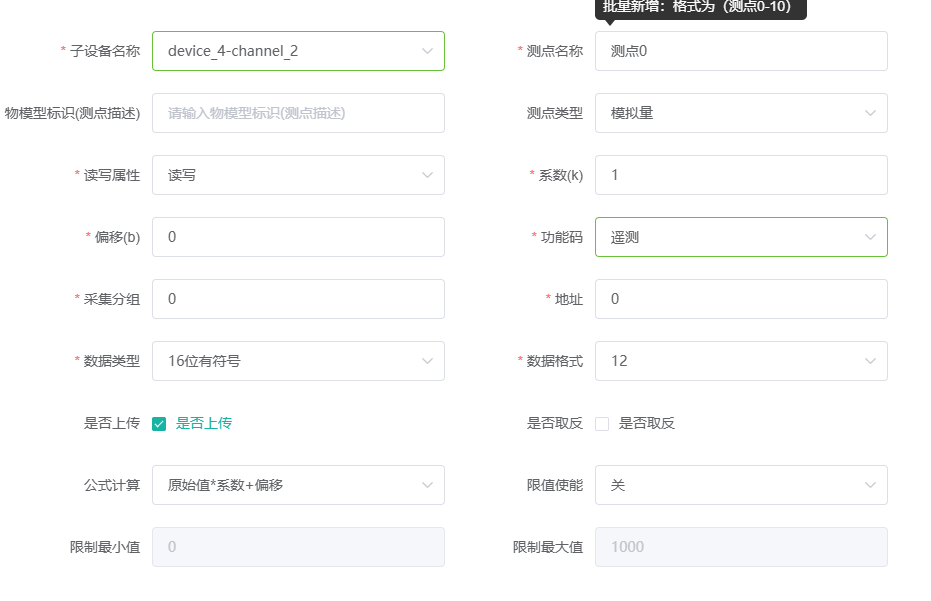

功能码为遥测、遥信和系统运行参数的测点新建策略基本一致，不需要进行测点分组，只需根据需要更改数据类型即可（遥测选择16位有符号，另外两个选择16位无符号）

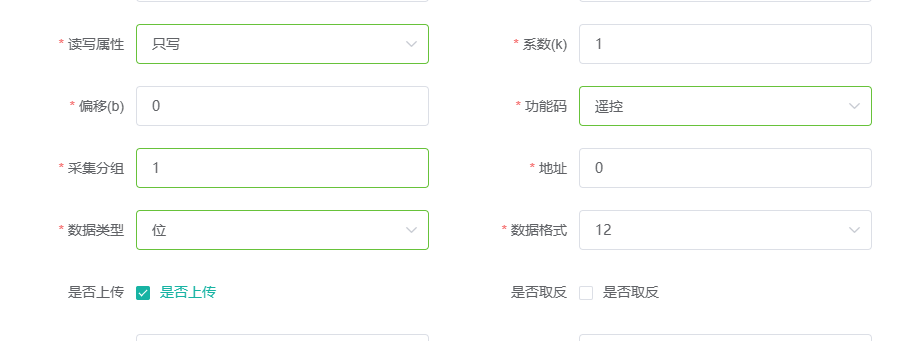

功能码为遥控的测点，根据操作对象编号设置测点分组,读写属性设置为只写，数据类型设置为位，其余参数默认即可。

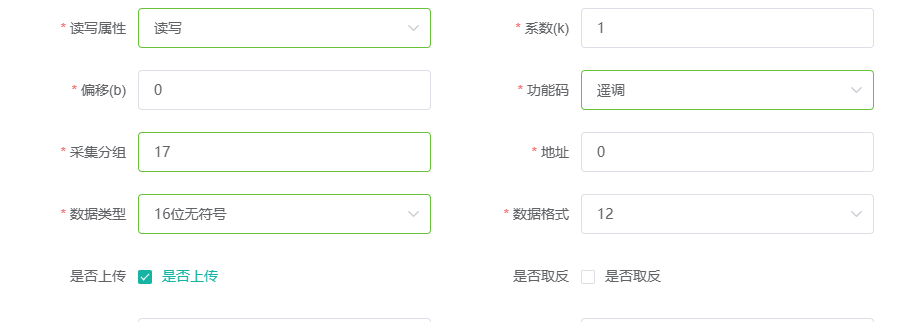

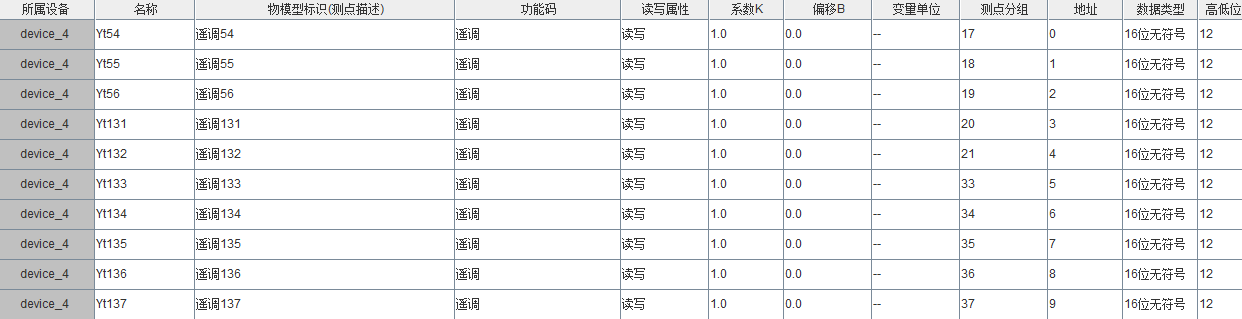

功能码为遥调的测点，根据操作对象设置测点分组，数据类型设置为16位无符号，其中操作对象为校准系统时间则需要将年月日时分秒分别放在6个测点中，其余参数默认即可。

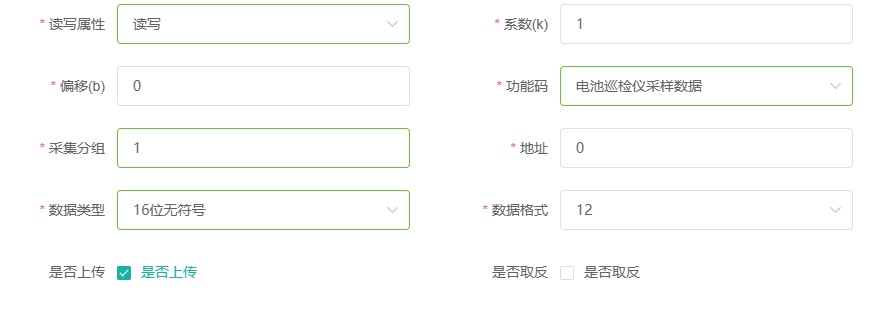

功能码为电池巡检仪采样数据，根据电池巡检仪编号设置测点分组，数据类型设置为16位无符号，其余参数默认即可。

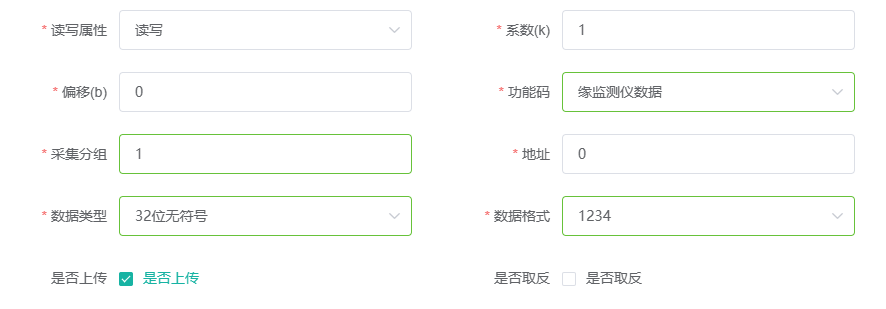

功能码为缘监测仪数据，根据绝缘监测仪编号设置测点分组，数据类型设置为24位无符号，其余参数默认即可。

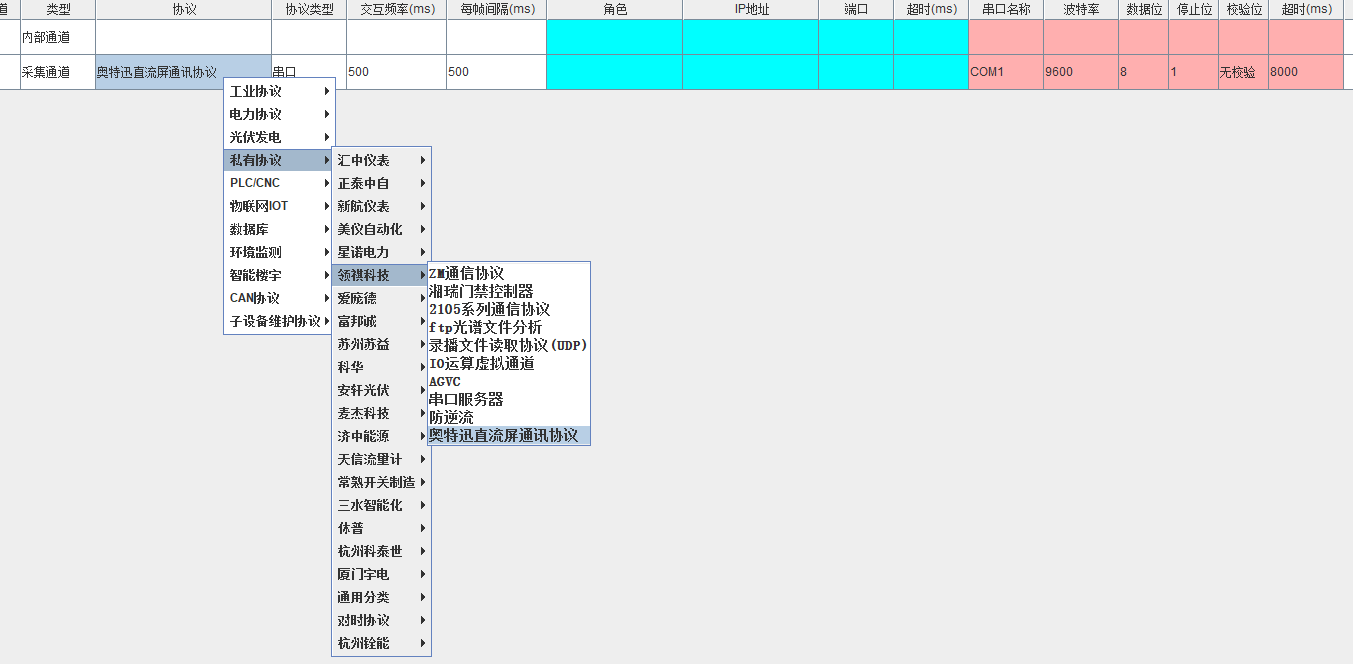

新建一个采集通道，协议选择奥特迅直流屏通信协议，主参数中，串口名称按照网关实际的接线情况选择对应的COM口，波特率和超时时间根据实际需求进行更改，其它参数如无特殊要求保持默认即可；

新建一个设备，自定义设备名称，通讯地址填写目标地址，其余参数留空即可。

功能码为遥测、遥信和系统运行参数的测点新建策略基本一致，不需要进行测点分组，只需根据需要更改数据类型即可（遥测选择16位有符号，另外两个选择16位无符号）

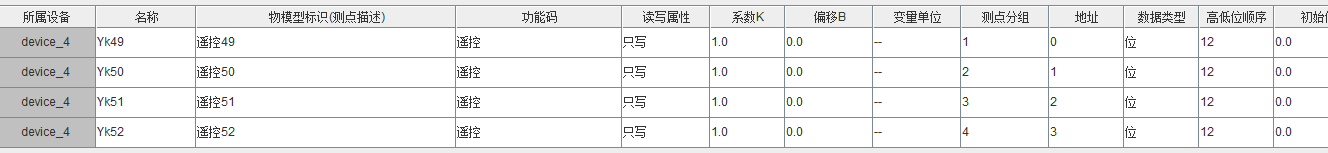

功能码为遥控的测点，根据操作对象编号设置测点分组,读写属性设置为只写，数据类型设置为位，其余参数默认即可。

功能码为遥调的测点，根据操作对象设置测点分组，数据类型设置为16位无符号，其中操作对象为校准系统时间则需要将年月日时分秒分别放在6个测点中，其余参数默认即可。

功能码为电池巡检仪采样数据，根据电池巡检仪编号设置测点分组，数据类型设置为16位无符号，其余参数默认即可。

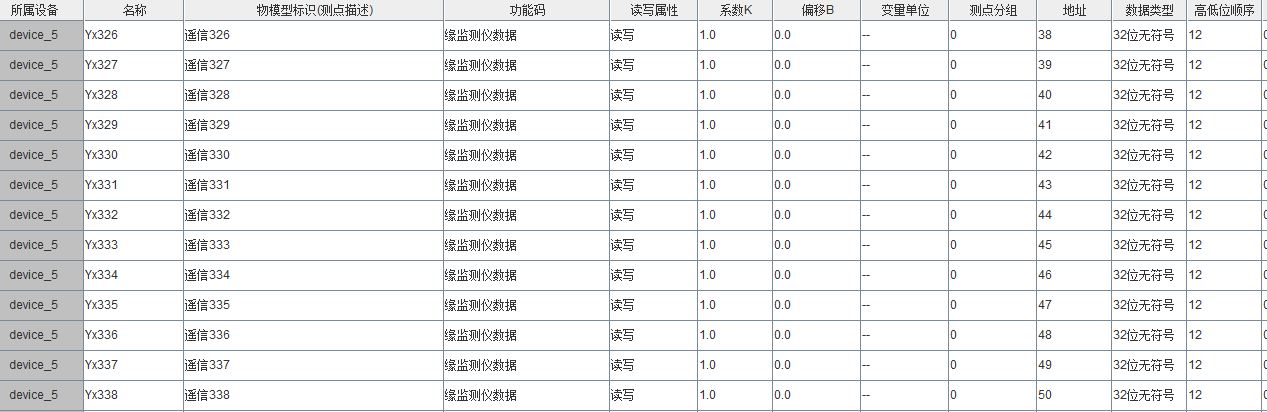

功能码为缘监测仪数据，根据绝缘监测仪编号设置测点分组，数据类型设置为24位无符号，其余参数默认即可。
