施耐德M218¶
云端配置(施耐德M218)¶
新建通道¶

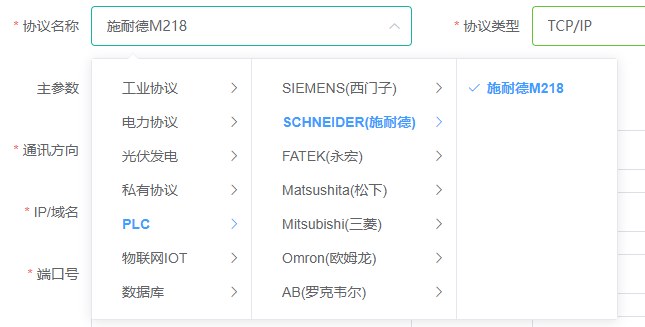

新建一个采集通道，协议选择施耐德M218，IP地址按照实际情况填写，其余参数保持默认即可；
注意
PLC一次性读取的寄存器个数有数量限制，建议在规约特征里配置单帧寄存器最大个数以实现自动分组。
新建设备¶

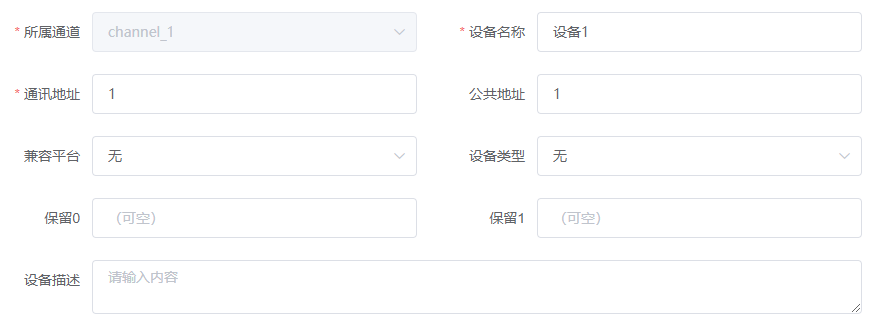

自定义设备名称，按实际情况修改设备通讯地址，通常为1，其余参数保持默认。
新建测点¶
MW寄存器¶

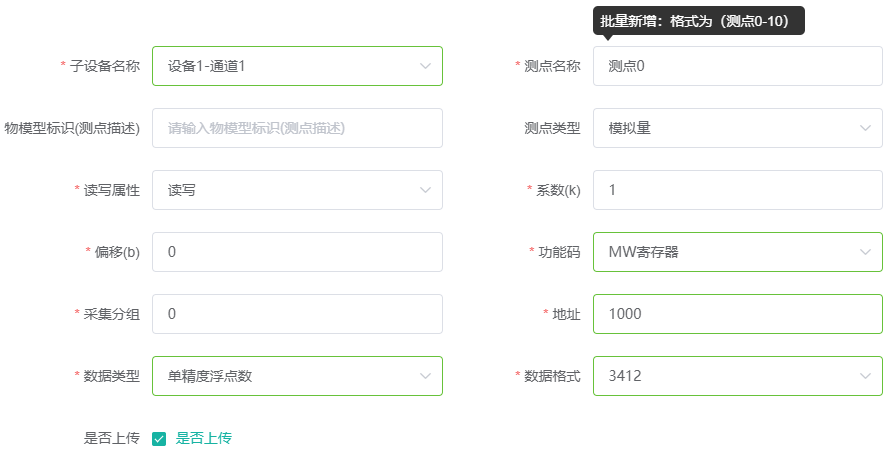

举例采集一个MW寄存器地址为1000，那么新建一个测点，功能码选择MW寄存器，地址填1000，数据类型选择单精度浮点数(根据实际情况选择)，数据格式选择3412;
QX寄存器¶

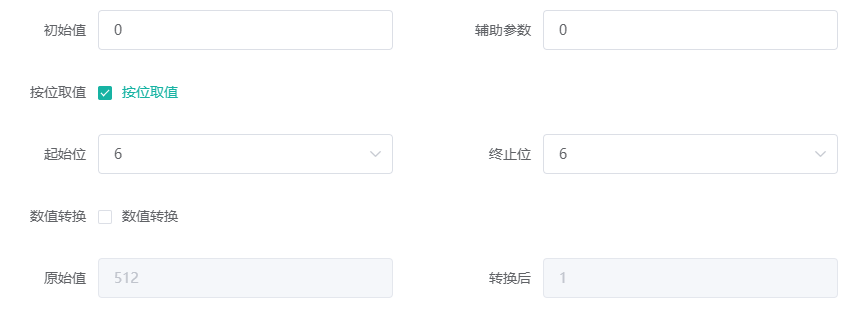

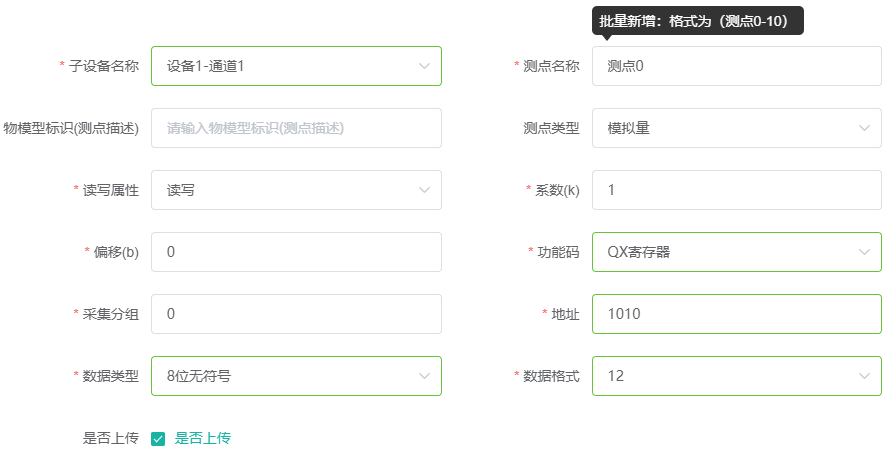

举例采集一个QX寄存器地址为1010.6，那么在基本属性页，功能码选择QX寄存器，地址填1010，数据类型选择8位无符号，数据格式选择12(保持默认即可)，在高级设置页中，勾选按位取值，取值起始位和终止位都选6;
本地配置(施耐德M218)¶
新建通道¶

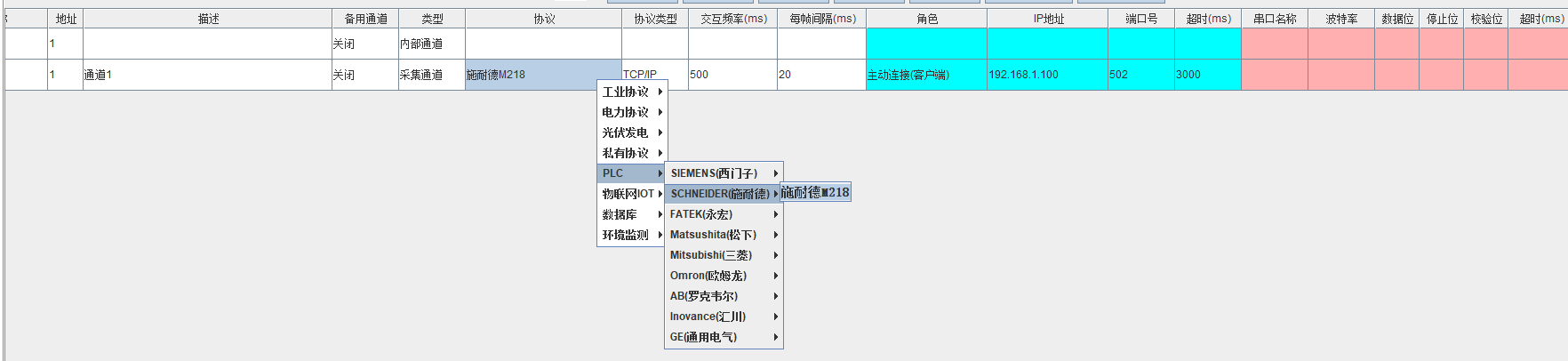

新建一个采集通道，协议选择施耐德M218，IP地址按照实际情况填写，其余参数保持默认即可；
注意
PLC一次性读取的寄存器个数有数量限制，建议在规约特征里配置单帧寄存器最大个数以实现自动分组。
新建设备¶
自定义设备名称，按实际情况修改设备通讯地址，通常为1，其余参数保持默认。
新建测点¶
MW寄存器¶
举例采集一个MW寄存器地址为1000，那么新建一个测点，功能码选择MW寄存器，地址填1000，数据类型选择单精度浮点数(根据实际情况选择)，高低位顺序选择3412;
QX寄存器¶
举例采集一个QX寄存器地址为1010.6，那么新建一个测点，功能码选择QX寄存器，地址填1010，数据类型选择8位无符号，高低位顺序选择12(保持默认即可)，按位取值选择是，取值起始位和终止位都选6 ;
