正泰诺雅克MQTT采集¶

☁ 云端配置(正泰诺雅克MQTT采集)¶

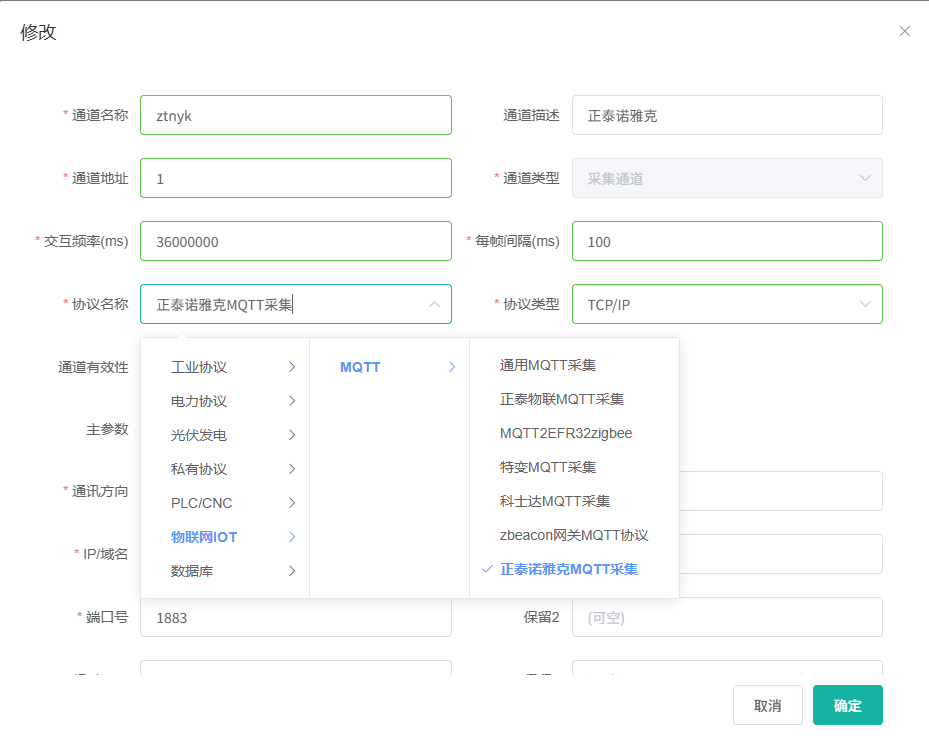

新建一个采集通道，协议选择 物联网IOT->MQTT->正泰诺雅克MQTT采集，主参数中，IP地址与端口号与服务器端一致；

新建通道

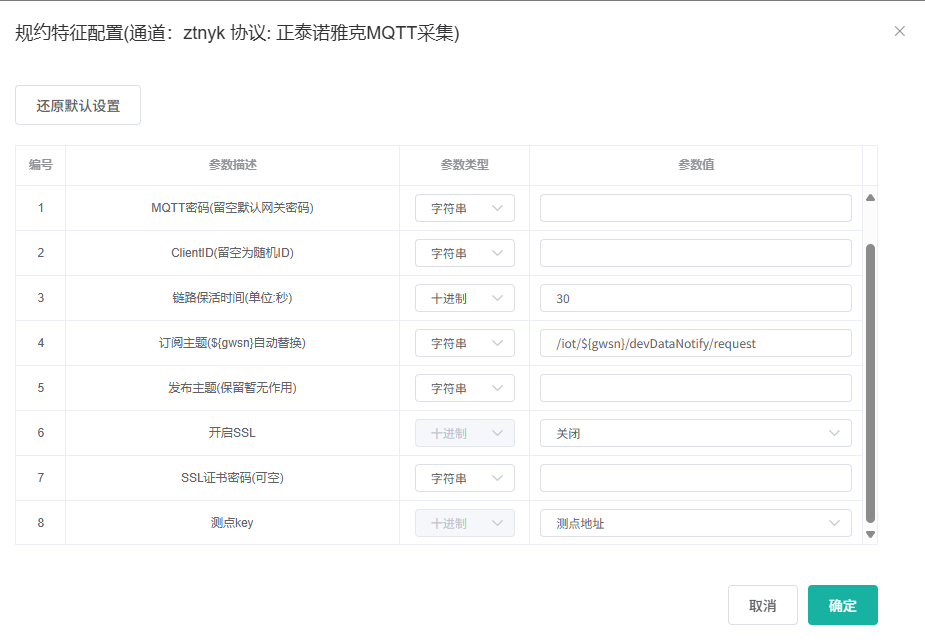

打开规约特征配置，填写规约中的MQTT账号以及密码。

订阅主题为网关采集数据的主题，格式必需包含 ${gwsn} 用于替换被采集设备所属的采集器号。

测点key 为被采集设备测点对应的识别码所在位置，可选测点名，物模型与测点地址。默认为测点地址。

提示

如果网关的型号为PBox1120N或更早期的型号，且建立多个该协议的采集通道，clientid需手动填写避免重复

规约配置

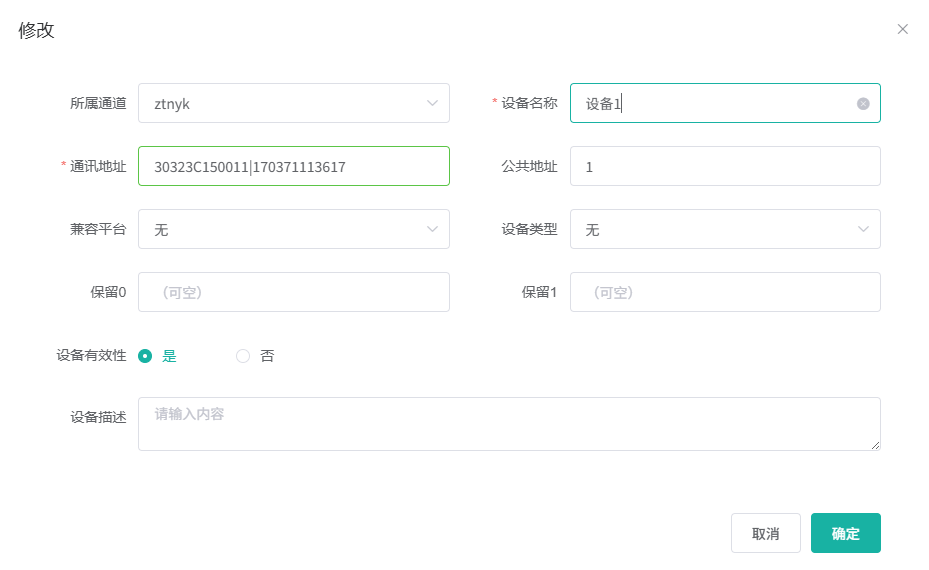

点击子设备管理界面的新增按钮，新建一个采集设备。通讯地址填写格式为：采集器SN|设备ID即gw_sn|dev_sn；

在通道初始化过程中会自动订阅采集器SN对应的主题，单个最多通道支持订阅128个不同gw_sn，但不建议单通道订阅过多主题，建议分通道并发接收，效率更高。

新建设备

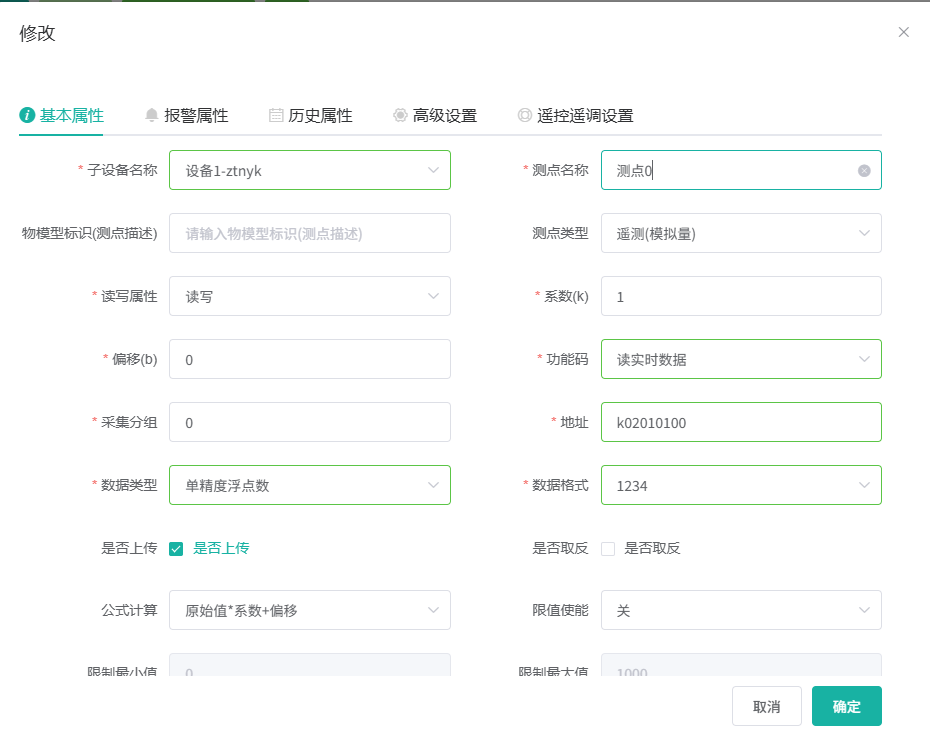

点击采集测点管理界面的新增按钮，填写测点信息。功能选择读实时数据

测点 名称/地址/物模型 填写 key 字段对应的值, 具体填写位置与规约测点key字段匹配即可。

测点数据类型选择单精度浮点数或双精度浮点数即可。

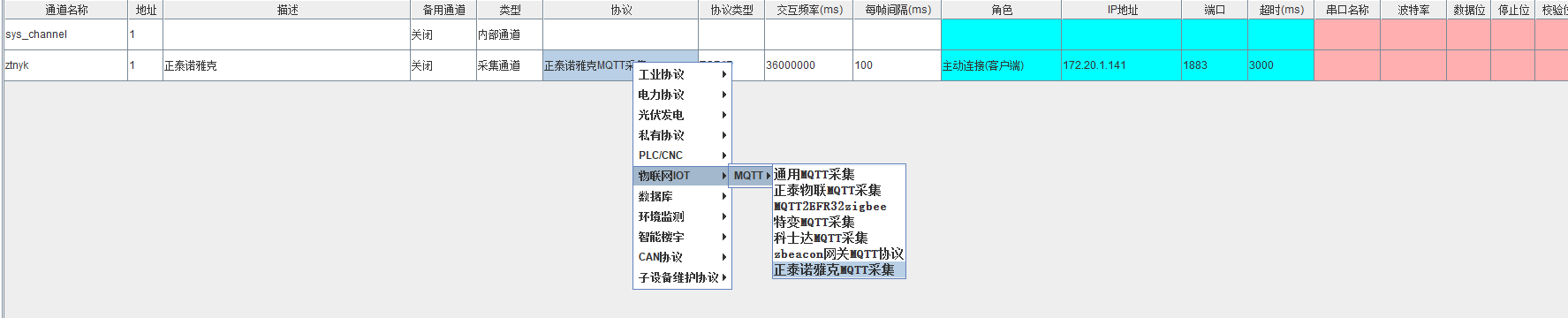

新建一个采集通道，协议选择 物联网IOT->MQTT->正泰诺雅克MQTT采集，主参数中，IP地址与端口号填写与服务器端一致；

新建通道

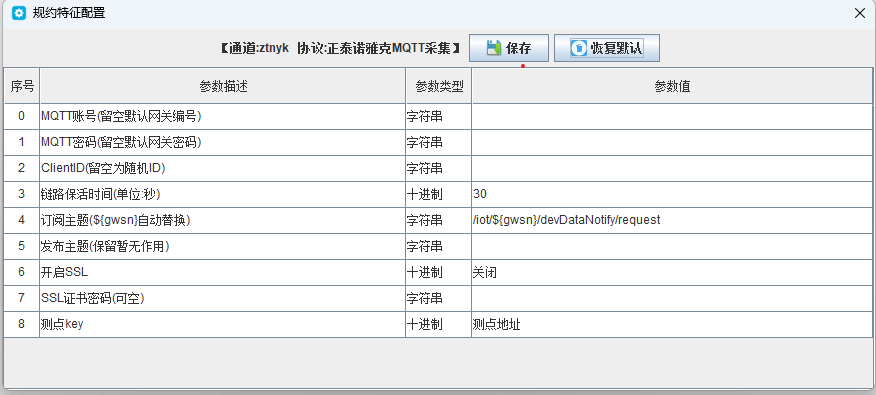

打开规约特征配置，填写规约中的MQTT账号以及密码。

订阅主题为网关采集数据的主题，格式必需包含 ${gwsn} 用于替换被采集设备所属的采集器SN码。

测点key 为被采集设备测点对应的识别码所在位置，可选测点名，物模型与测点地址。默认为测点地址。

提示

如果网关的型号为PBox1120N或更早期的型号，且建立多个该协议的采集通道，clientid需手动填写避免重复

规约配置

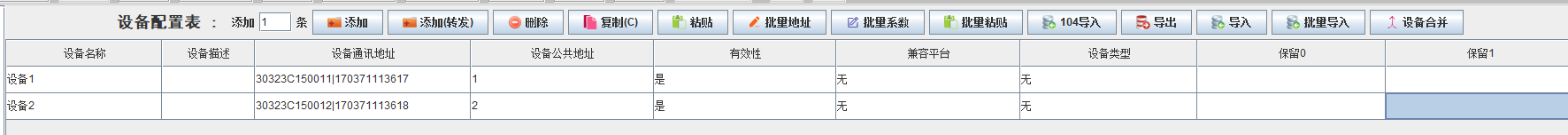

点击设备配置表界面的添加按钮，新建一个采集设备。通讯地址填写格式为：采集器SN|设备ID即gw_sn|dev_sn；

在通道初始化过程中会自动订阅采集器SN对应的主题，单个最多通道支持订阅128个不同gw_sn，但不建议单通道订阅过多主题，建议分通道并发接收，效率会更高。

新建设备

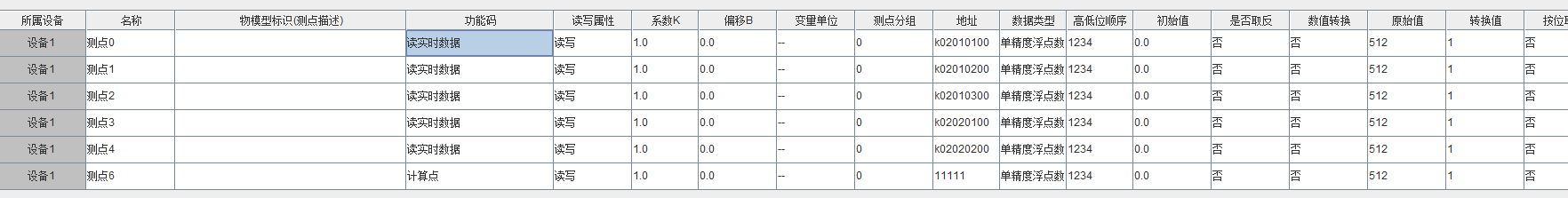

点击测点管理界面的添加按钮，填写测点信息。功能码选择读实时数据

测点 名称/地址/物模型 填写 key 字段对应的值, 具体填写位置与规约测点key字段匹配即可。

测点数据类型选择单精度浮点数或双精度浮点数即可。
