济中能源电梯采集

云端配置

新建通道

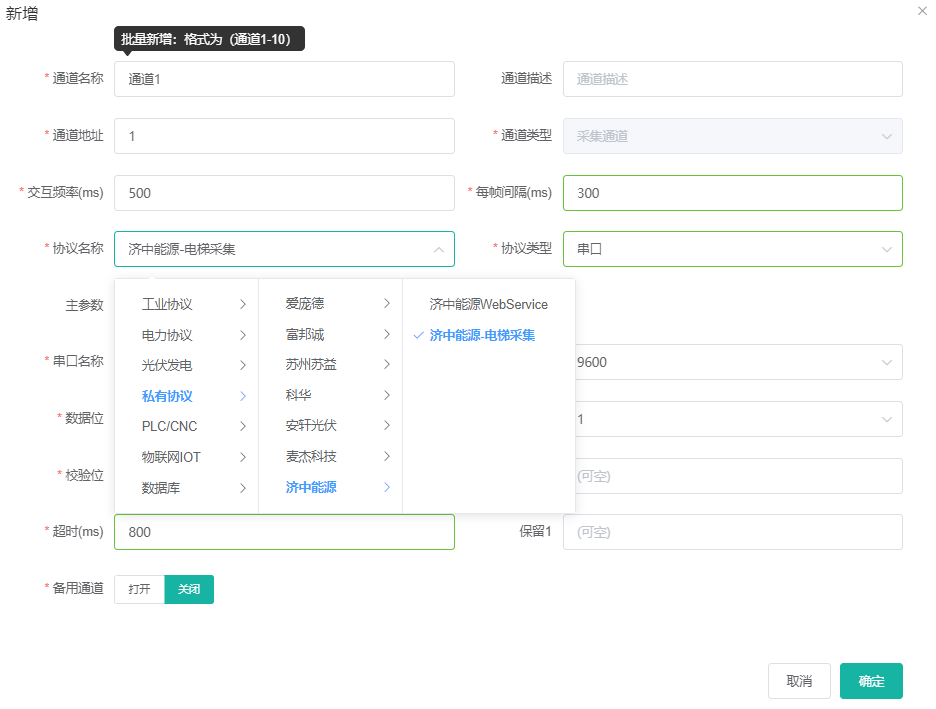

新建一个采集通道,协议选择济中能源-电梯采集,主参数中,串口名称按照网关实际的接线情况选择对应的COM口(COM1对应A1、B1,以此类推),波特率9600bps,8位数据位,1位停止位,无校验位,其它参数如无特殊要求保持默认即可;

新建设备

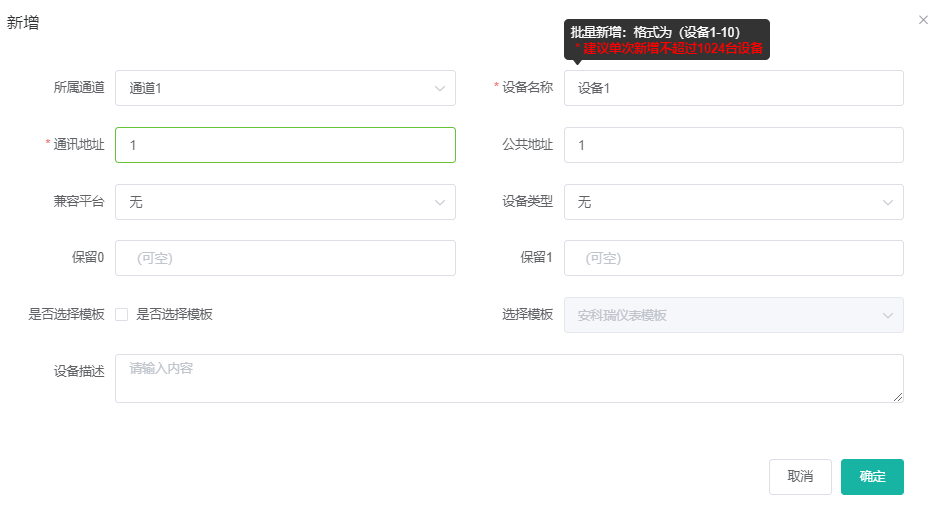

新建一个设备,自定义设备名称,设备通讯地址填写终端分机地址,其余参数无需考虑。

新建测点

进入采集测点管理,新增测点,根据电梯控制柜通讯协议,按照电梯运行数据的数据序号,填写地址,按照位序号,在高级设置中,勾选按位取值,填写起始位终止位,所有测点的数据类型都要选择8位无符号

电梯运行数据参考

举例:

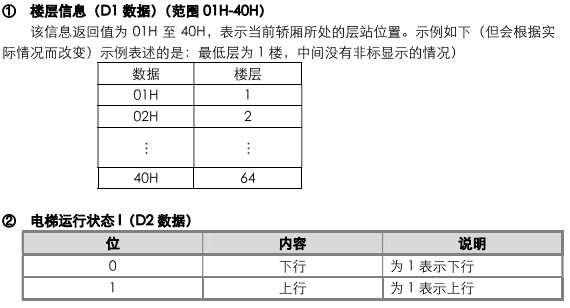

如需查询楼层信息,查表得知数据序号1地址填写1,数据类型选择8位无符号,楼层信息不用按位取值。如果想修改楼层最低的值,可以修改偏移的值。

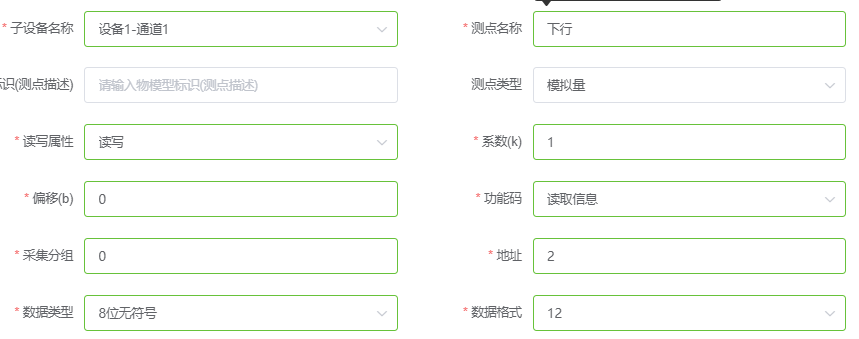

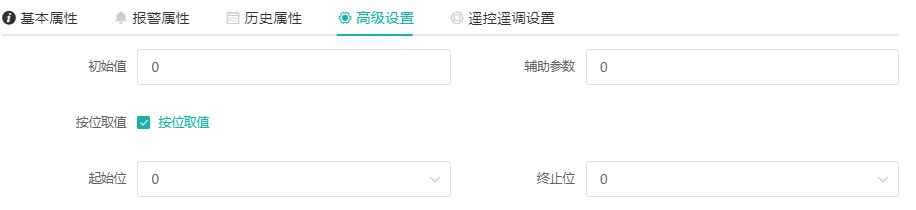

如需查询下行数据,查表得知数据序号2位序号0地址填写2,数据类型选择8位无符号,在高级设置中勾选按位取值起始位0终止位0

特别的,协议中电梯故障数据为0时表示故障,为1表示不故障。如果想在故障时,测点数据值显示1,我们可以将系数改为-1,偏移改为1。

本地配置

新建通道

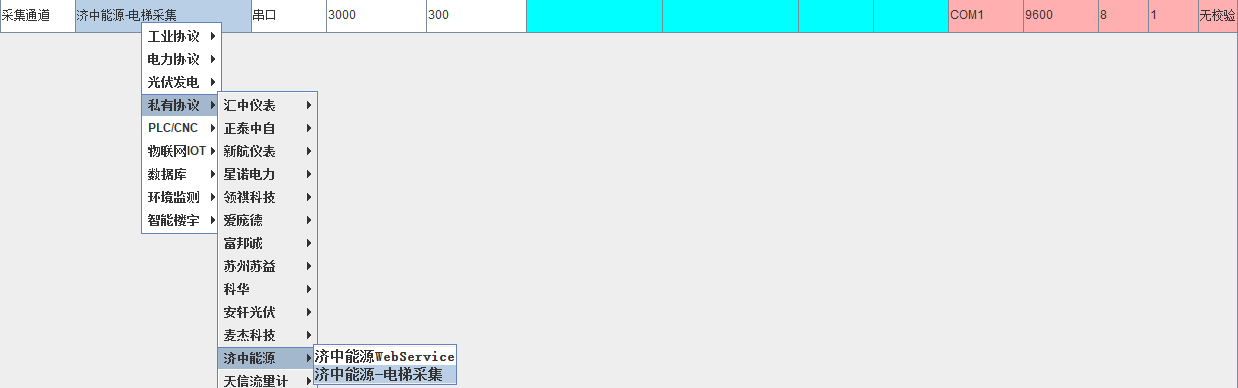

新建一个采集通道,协议选择济中能源-电梯采集,主参数中,串口名称按照网关实际的接线情况选择对应的COM口(COM1对应A1、B1,以此类推),波特率9600bps,8位数据位,1位停止位,无校验位,其它参数如无特殊要求保持默认即可;

新建设备

进入任务树的采集通道,新建一个设备,自定义设备名称,设备通讯地址填写终端分机地址,其余参数无需考虑。

新建测点

进入创建的设备中,添加测点,根据电梯控制柜通讯协议,按照电梯运行数据表的数据序号、位序号,分别填写寄存器地址、是否按位取值和取值起始终止位数据类型选择8位无符号

举例:

如需查询楼层信息,查表得知数据序号1寄存器地址填写1,数据类型选择8位无符号无需按位取值。如果想修改楼层最低的值,可以修改偏移B的值。

如需查询下行数据,查表得知数据序号2位序号0寄存器地址填写2,数据类型选择8位无符号按位取值选择取值起始位0取值终止位0

电梯故障数据想要取反表示时,系数写-1,偏移写1。
