科世达(海外)采集配置指南¶
云端配置¶

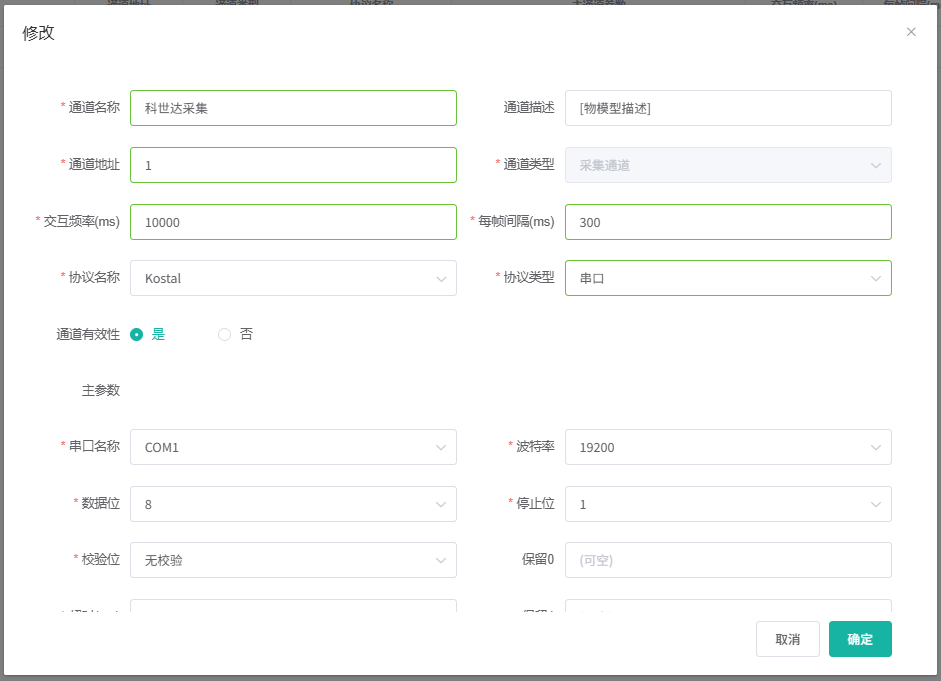

新建采集通道¶
按照以下步骤新建一个采集通道：
- 协议选择：光伏发电 → 科世达（国外）→ Kostal
- 串口设置：串口名称：根据网关实际接线情况选择对应COM口
- 交互频率：设置数据采集间隔（毫秒），根据实际需求调整
重要提示
科世达逆变器串口参数固定为： - 波特率：19200 - 数据位：8 - 停止位：1 - 校验方式：无校验 请勿修改这些参数！

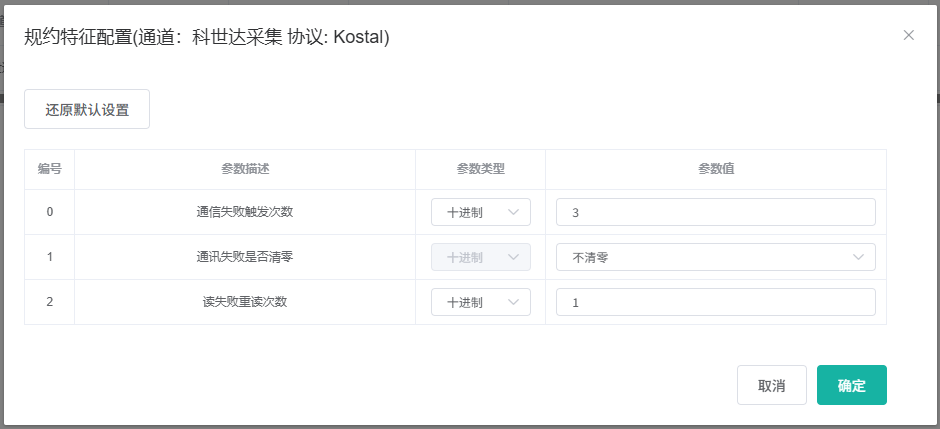

规约特征配置¶
点击 规约特征配置 按钮，可配置以下3个参数：
| 配置项 | 说明 | 默认值 |
|---|---|---|
| 读失败重读次数 | 数据获取超时后的重试次数 | 1 |
| 通信失败触发次数 | 连续失败触发质量码为坏的次数 | 3 |
| 通讯失败是否清零 | 连续失败时是否清零设备数据 | 否 |

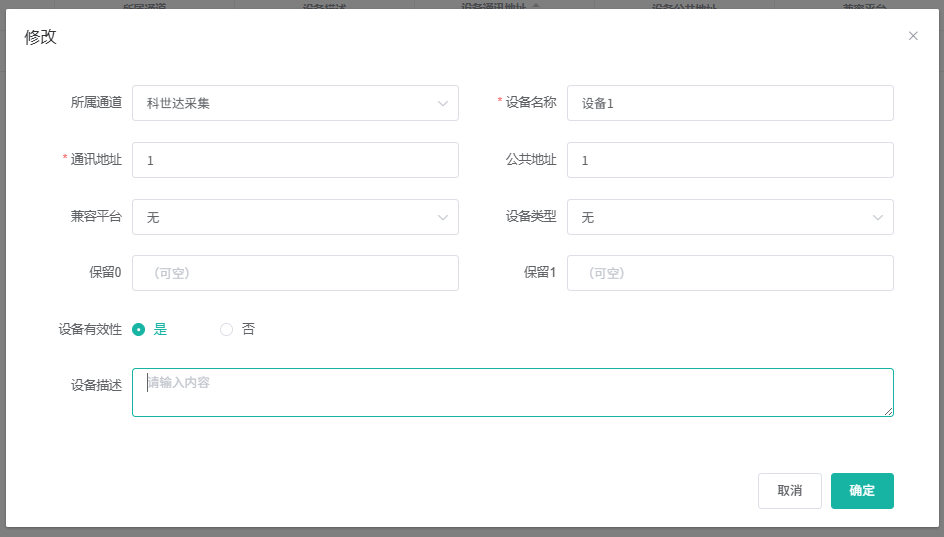

新建设备¶
创建新设备的步骤：
- 设备名称：自定义命名
- 通讯地址：填写连接逆变器的RS485地址
- 其他参数保持默认设置即可
新建测点¶
测点配置需要仔细参考报文协议，采集驱动会根据功能码自动分组并解析数据。

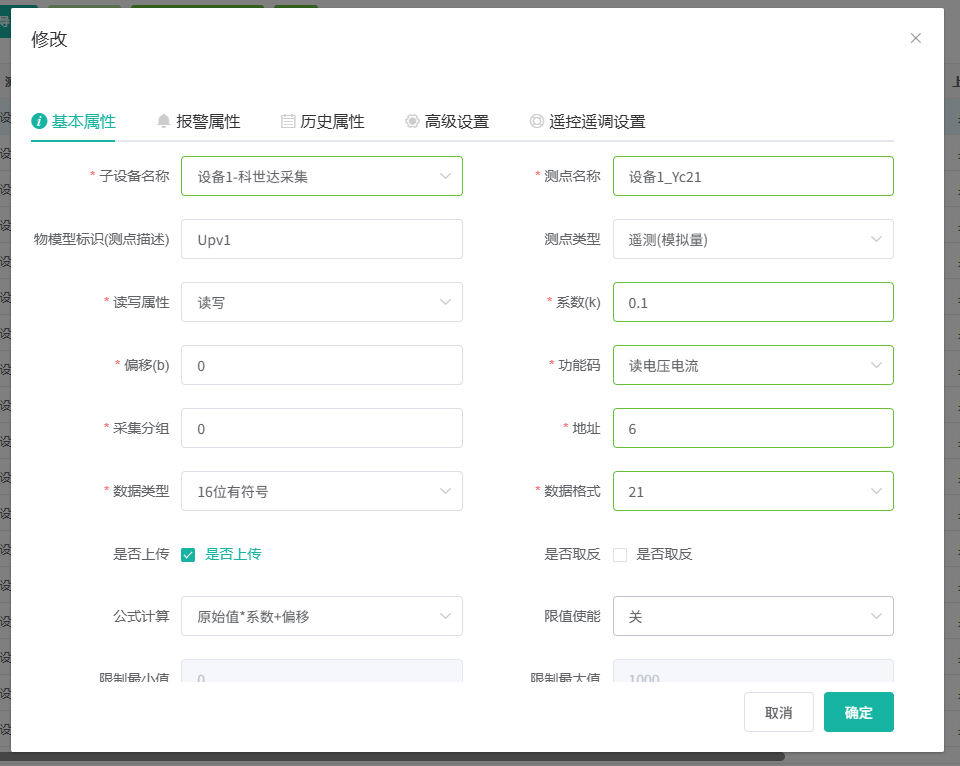

数值型测点示例：读取第一路电压¶
假设需要读取逆变器第一路电压（位于报文第6字节）：
- 功能码：读电压电流
- 地址：6
- 数据类型：16位有符号整型
- 系数：0.1
- 数据格式：21（小端字节序）
计算点使用
对于报文中不存在但需要计算的测点（如实时输入总功率）： - 功能码 设置为 计算点 - 在地址中填写计算公式 - 具体用法请参考计算点使用方法

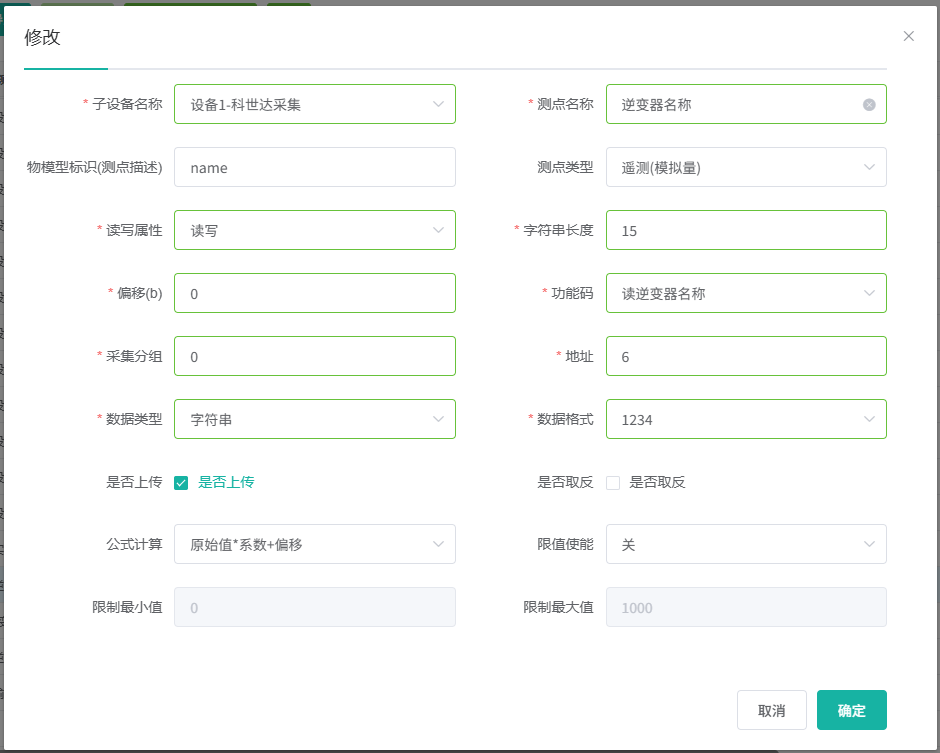

字符串测点示例：读取逆变器名称¶
读取逆变器名称（从报文第6字节开始的字符串数据）：
- 功能码：读逆变器名称
- 地址：6
- 数据类型：字符串
- 数据格式：1234（string）
- 字符串长度：15（根据实际逆变器版本确定）
本地配置说明：本地配置方法与云端配置完全一致，无需额外说明。
