计算机监控UDP采集

☁ 云端配置([计算机监控UDP采集])

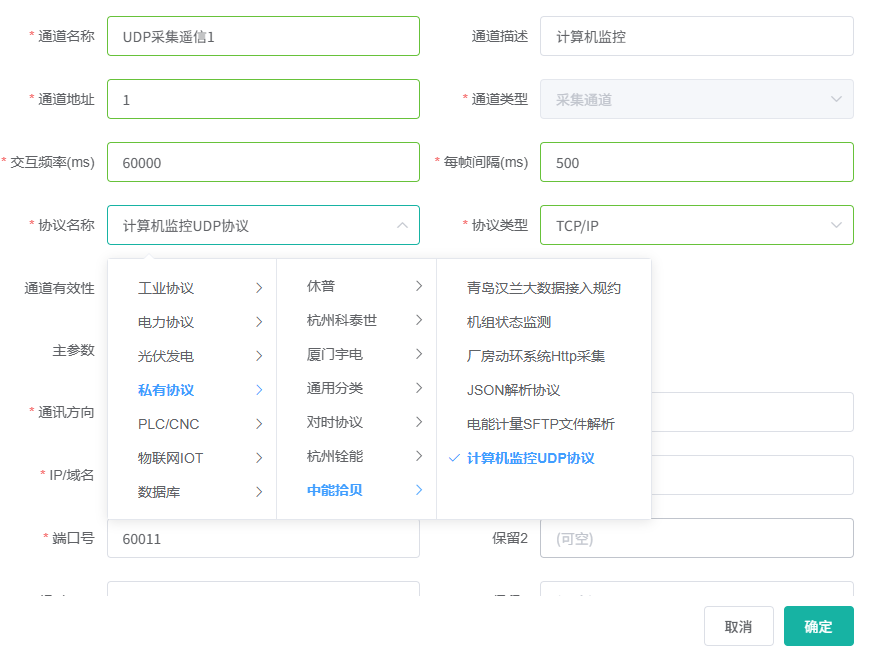

新建通道

新建一个采集通道，协议选择 私有协议->中能拾贝->计算机监控UDP采集,填写监听的端口号。

规约配置

本协议规约默认即可。

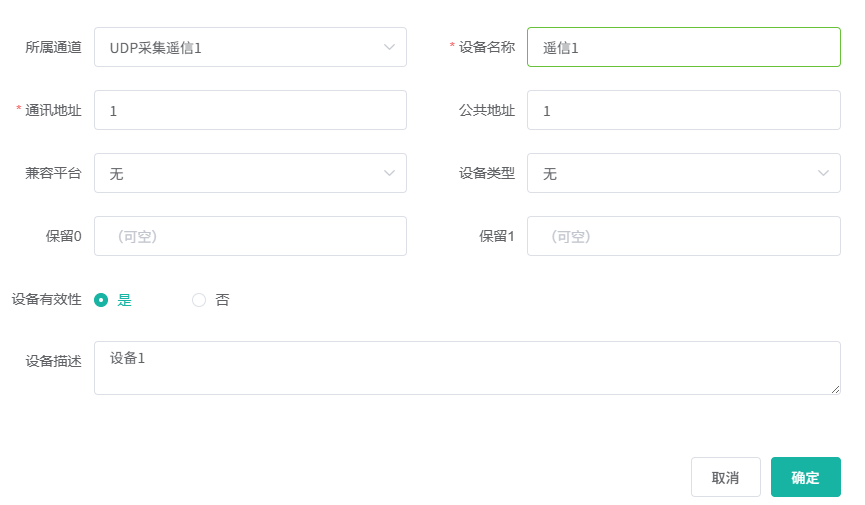

新建设备

点击子设备管理界面的新增按钮，新建一个采集设备。填写通讯地址为站地址。

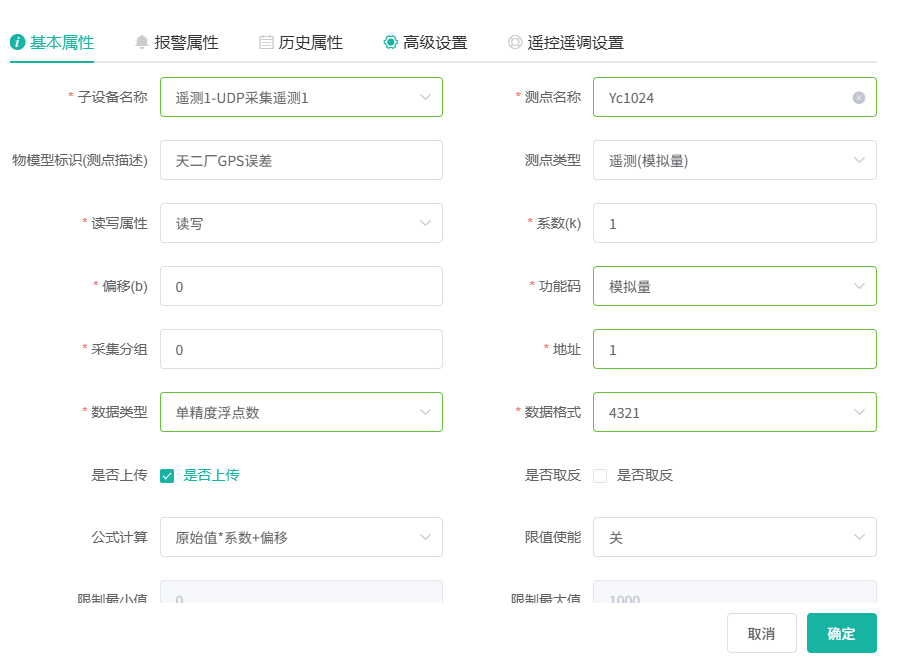

新建测点

点击采集测点管理界面的新增按钮，选择相应的功能码，填写测点地址信息。

如果测点采集功能码为开关量和则设定数据类型为位,地址填写相应位值。

如果测点采集功能码为多值状态量则设定数据类型看情况填写8位有符号或8位无符号,地址填写相应位值。

如果测点采集功能码为测量值则设定数据类型为单精度浮点数,数据格式为4321,地址填写相应的起始地址。

提示

注意：选择单精度浮点数时，数据格式4321，如果服务器上的地址从1开始，测点地址必须是4的整数倍+1。

🖥 本地配置(计算机监控UDP采集)

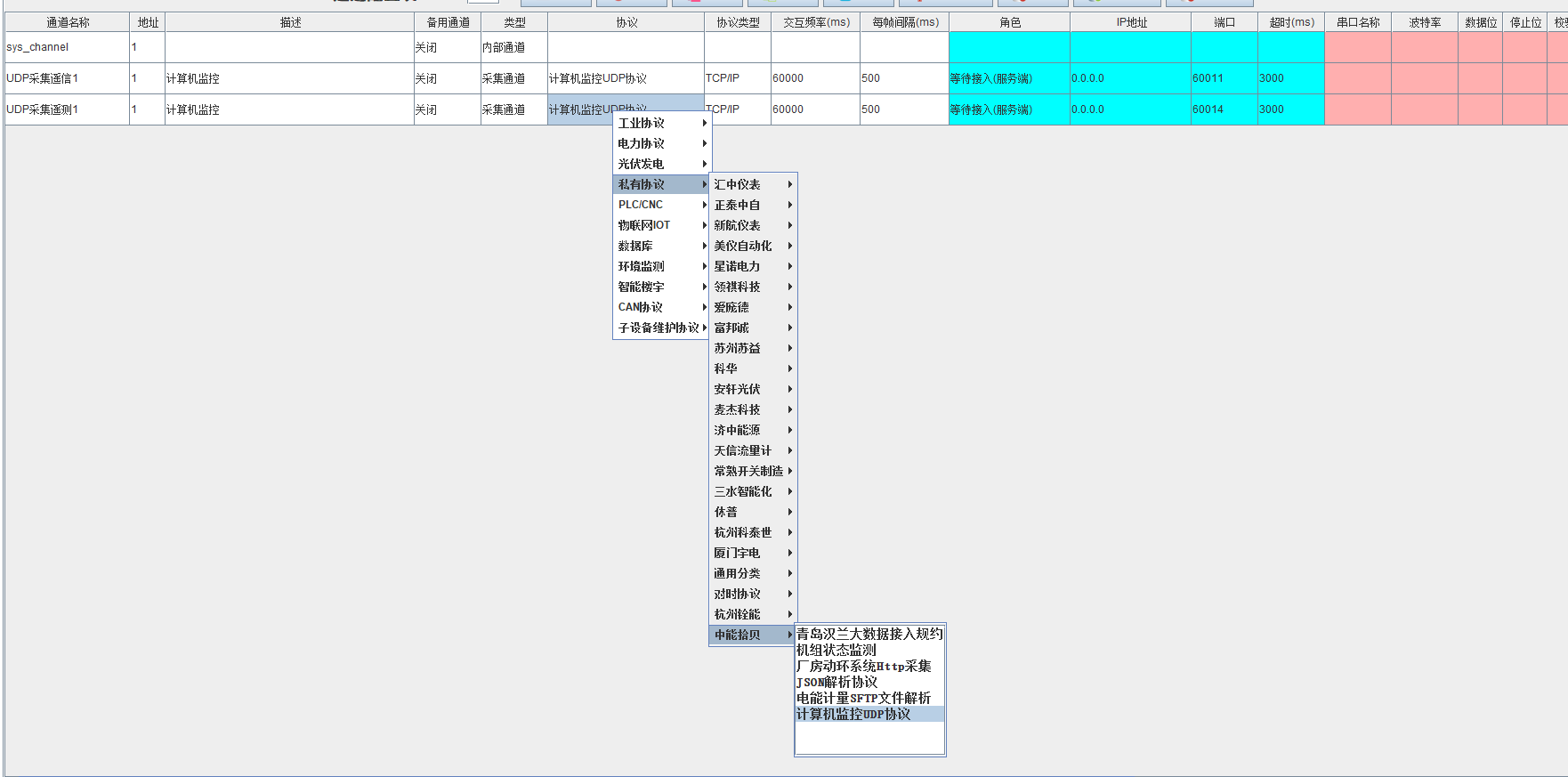

新建通道

新建一个采集通道，协议选择 私有协议->中能拾贝->计算机监控UDP采集,填写监听的端口号。

规约配置

本协议规约默认即可。

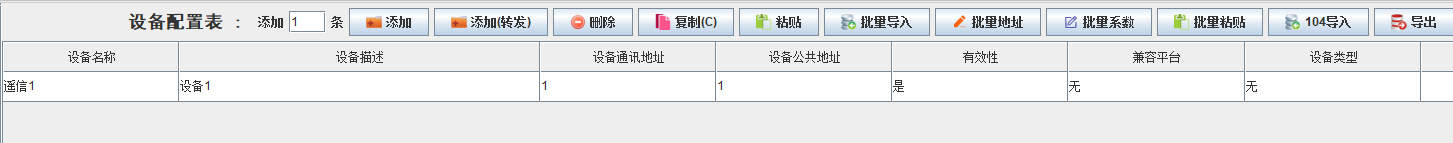

新建设备

点击子设备管理界面的新增按钮，新建一个采集设备。填写通讯地址为站地址。

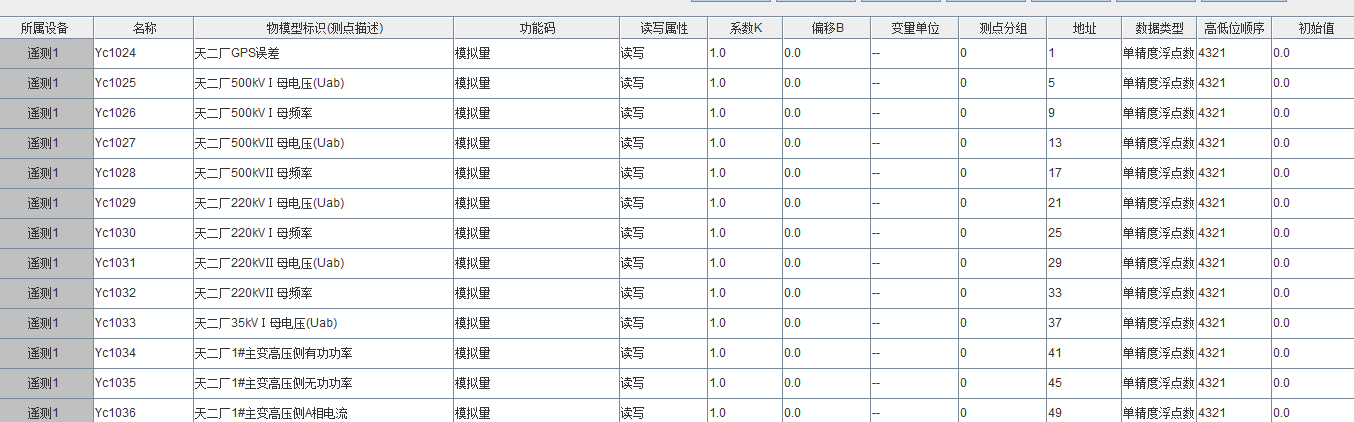

新建测点

点击采集测点管理界面的新增按钮，选择相应的功能码，填写测点地址信息。

如果测点采集功能码为开关量和则设定数据类型为位,地址填写相应位值。

如果测点采集功能码为多值状态量则设定数据类型看情况填写8位有符号或8位无符号,地址填写相应位值。

如果测点采集功能码为测量值则设定数据类型为单精度浮点数,数据格式为4321,地址填写相应的起始地址。

提示

注意：选择单精度浮点数时，数据格式4321，如果服务器上的地址从1开始，测点地址必须是4的整数倍+1。
