433无线模块¶
云端配置(休普433无线模块)¶
新建通道¶

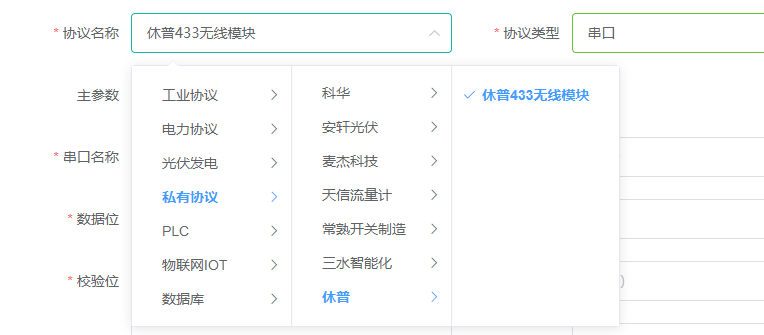

本驱动用于采集承载于433MHz无线数据收发的温度传感器数据,新建一个采集通道,协议选择433无线模块,串口号和串口配置根据实际情况填写,通常选择COM3或COM4,串口参数保持默认;
注意
本驱动在规约特征中默认开启"暂存模式",此时通道的交互频率即为主动查询暂存模式数据的间隔。
新建设备¶

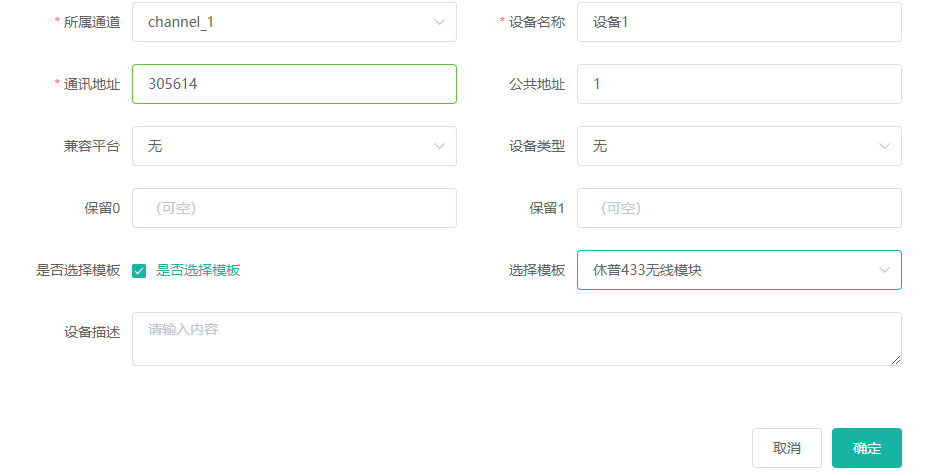

新建一个设备,设备通讯地址即为传感器ID,例如305614;
强烈建议
新建设备时,可以勾选是否选择模板,然后在右侧搜索433即可选择系统预设的点表模板。
提示
如果不知道传感器ID的,那么设备通讯地址可以先不填写,待工程配置完毕下发运行后,使用通道监测功能即可查看传感器ID。
新建测点¶

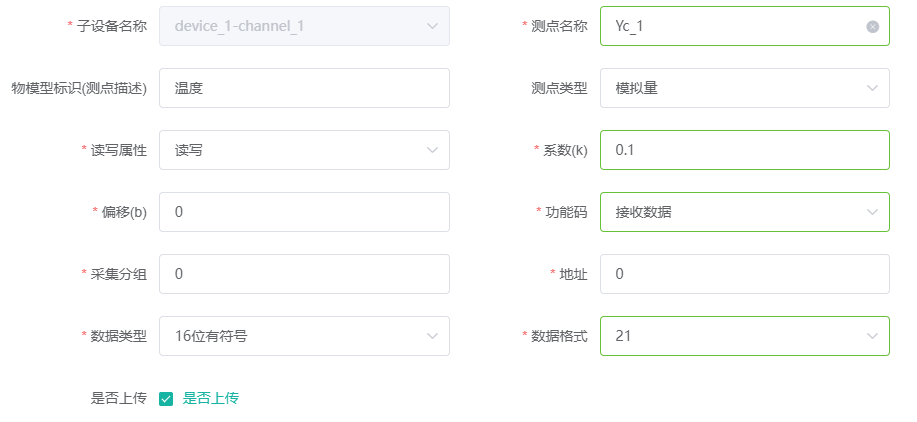

新建一个采集测点, 功能码选择接收数据,数据类型选择16位有符号,高低位顺序选择21,地址填写0意为读温度(自行填写系数0.1),地址填写1意为读流水号。
本地配置(休普433无线模块)¶
新建通道¶

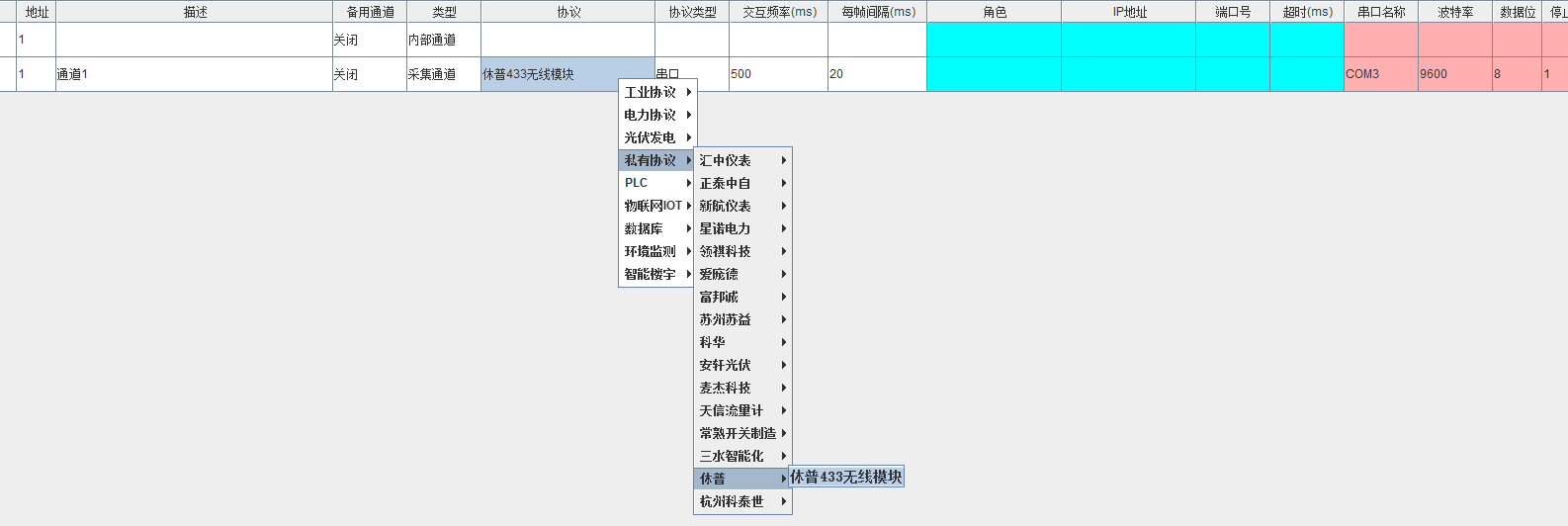

本驱动用于采集承载于433MHz无线数据收发的温度传感器数据,新建一个采集通道,协议选择433无线模块,串口号和串口配置根据实际情况填写,通常选择COM3或COM4,串口参数保持默认;
注意
本驱动在规约特征中默认开启"暂存模式",此时通道的交互频率即为主动查询暂存模式数据的间隔。
新建设备¶

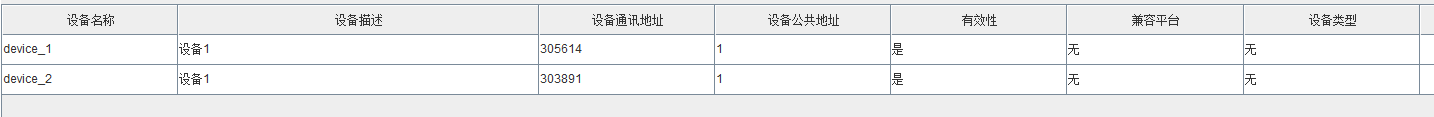

新建一个设备,设备通讯地址即为传感器ID,例如305614;
提示
如果不知道传感器ID的,那么设备通讯地址可以先不填写,待工程配置完毕下发运行后,使用通道监测功能即可查看传感器ID。
新建测点¶
提示
点击下载点表模板:433无线模块点表
新建一个采集测点, 功能码选择接收数据,数据类型选择16位有符号,高低位顺序选择21,地址填写0意为读温度(自行填写系数0.1),地址填写1意为读流水号。
