61850采集¶
本地配置说明¶
举例：要采集的远动设备的IP地址为192.168.0.22，UDP端口为102。
提示
目前61850的“ICD导入”功能只有在本公司的“数据配置工具”上实现。因此61850采集只能在本地“数据配置工具”上操作。云端暂时不支持该功能。
新建通道¶

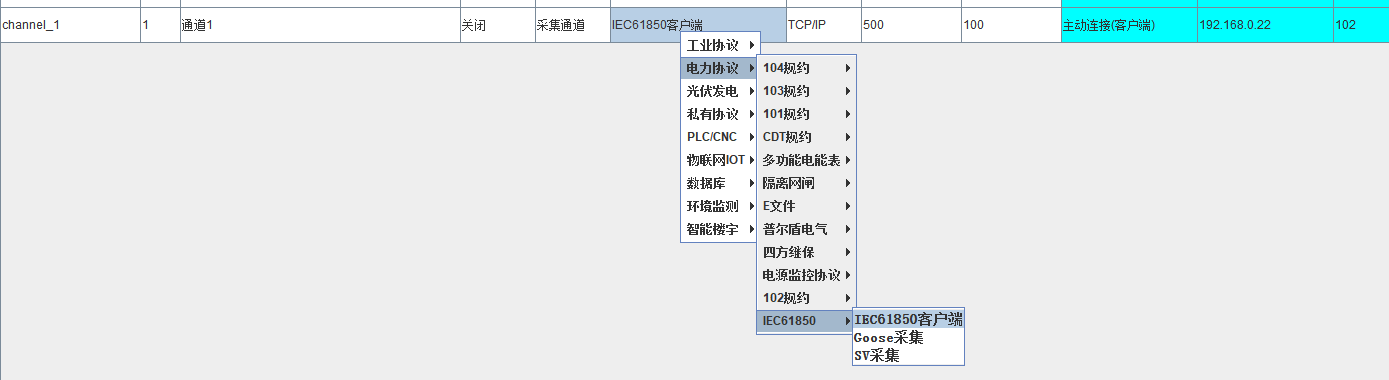

新建一个采集通道,协议选择IEC60850客户端。主参数中，IP地址和端口号按实际填写,在本示例中填写的是:192.168.0.22:10；交互频率是读取测点实时值的周期(配置了报告读取则不受此影响)，一般保持默认即可，如果发现网关CPU负荷过高，应适当调大该参数。
导入ICD配置文件¶

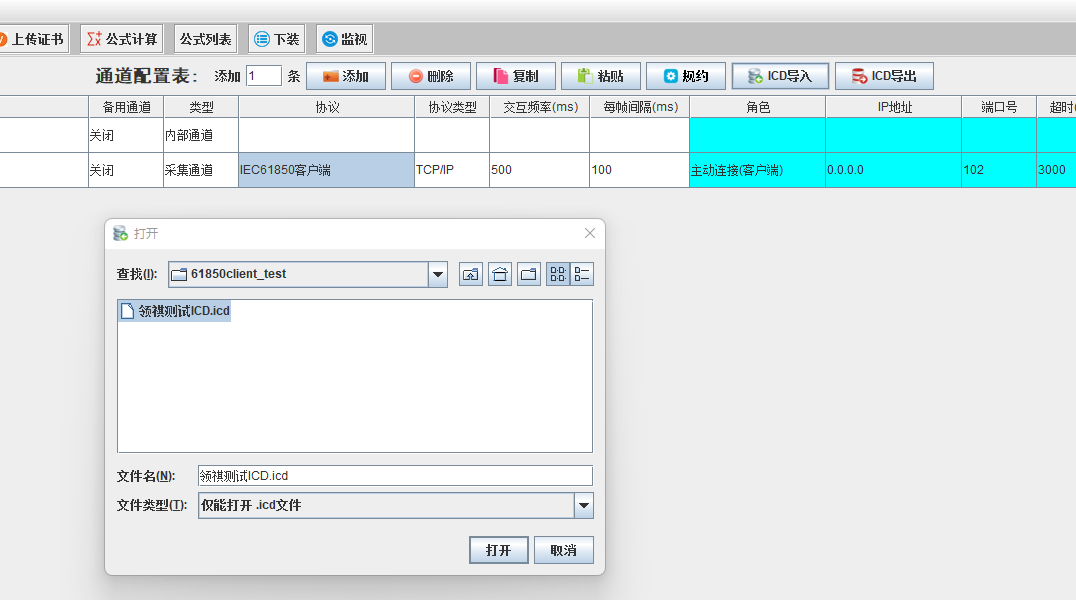

选中上一步添加的IEC61850通道，点击“IEC导入”按钮。选中需要装载的IEC61850设备的ICD文件，配置软件会自动生成采集设备和测点。如下图所示。
提示
导入的ICD文件必须有且只有一个物理设备模型（即只有一个IED对象）。ICD文件不能重复导入，如想更换ICD文件，删除当前通道，然后新建一个通道重新选择ICD文件导入。
查看通道配置¶

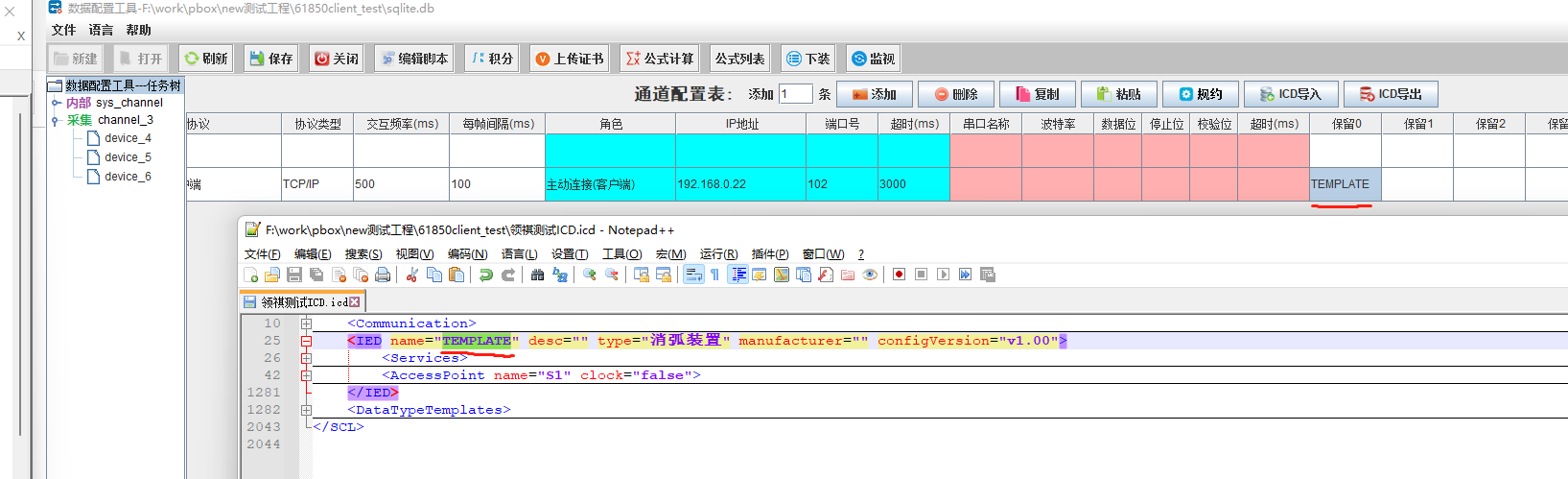

ICD模型中的一个物理设备(IED)模型对应的一个采集通道。采集通道的保留0配置的是该IED的IED名.
查看设备配置¶

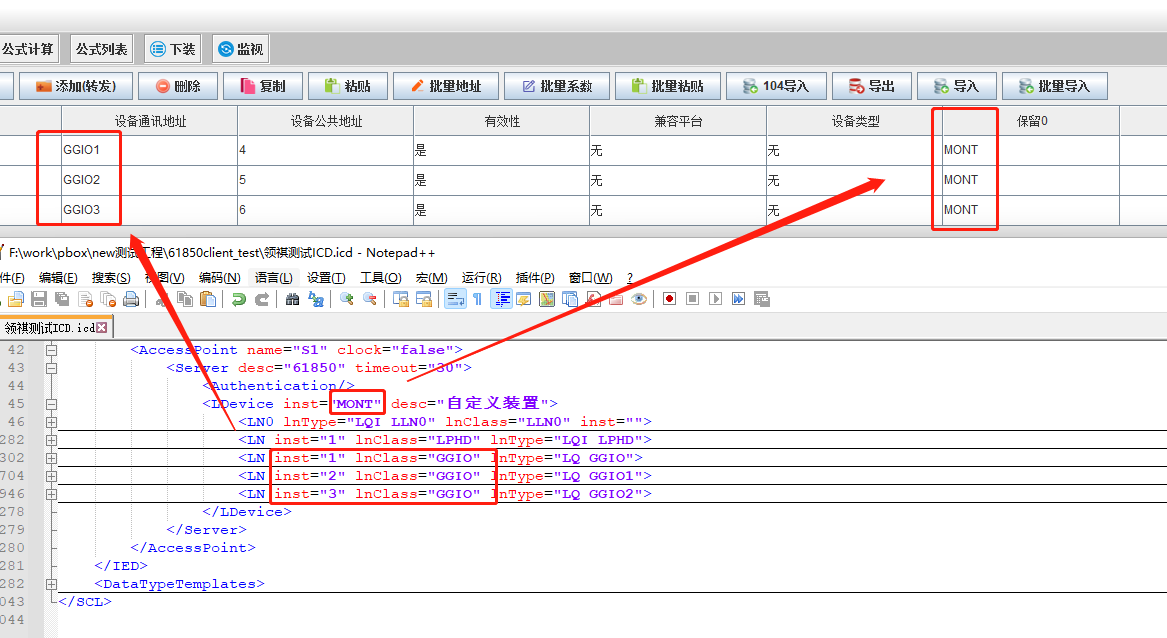

ICD模型中的一个逻辑节点(LN)会生成一个采集设备。采集设备的保留0配置的是该设备所属的逻辑设备(LD)名称,通信地址配置的是该设备的逻辑节点实例名称(lnClass+inst)。
查看测点配置¶

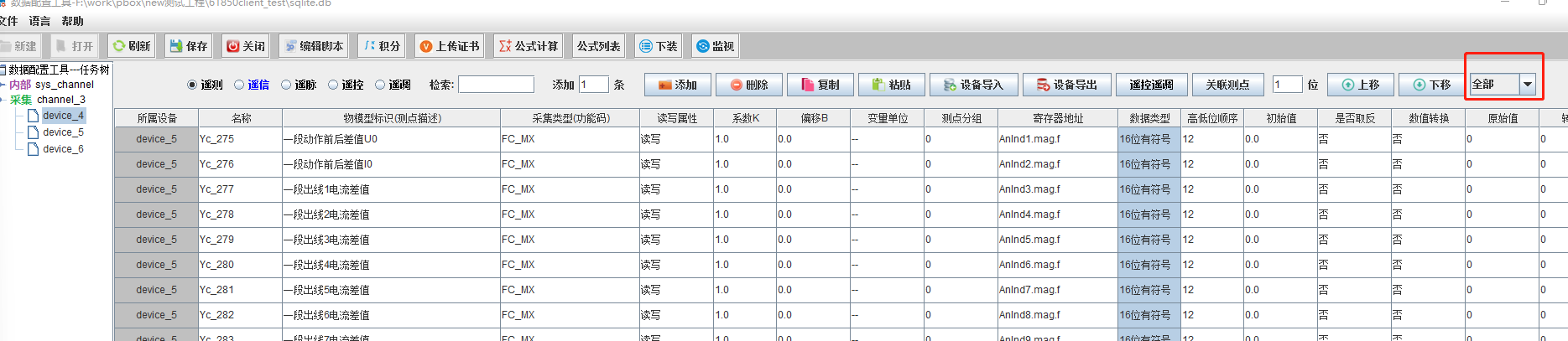

ICD模型中的每一个实例化数据对象对应一个采集测点。可以在测点界面上，选中全部来查看生成的所有测点，测点的数据类型可以忽略，IEC61850会自动根据读取的数据的实际类型来处理。
规约参数配置¶
| 序号 | 参数描述 | 说明 |
|---|---|---|
| 0 | 按设备读取 | 若该参数为1，驱动会根据采集设备下的测点，在服务器上创建动态数据集，用动态数据集来读取数据 |
| 3-9 | 读取数据集 | 用配置的数据集来采集数据。如:TEMPLATEMONT/LLN0$dsDin |
| 10-16 | 报告Reference | 使能对应的报告，并用接收到的报告中的数据来采集数据，可以指定实例号,如:TEMPLATEMONT/LLN0BRbrcbDin03，或者自动获取实例号，如:TEMPLATEMONT/LLN0BRbrcbDin |
提示
规约参数中提到的3种数据读取方式，应该选其中的一种。如配置了报告Reference，就把按设备读取配置成0，并把读取数据集里面的配置清空。
模拟通信¶

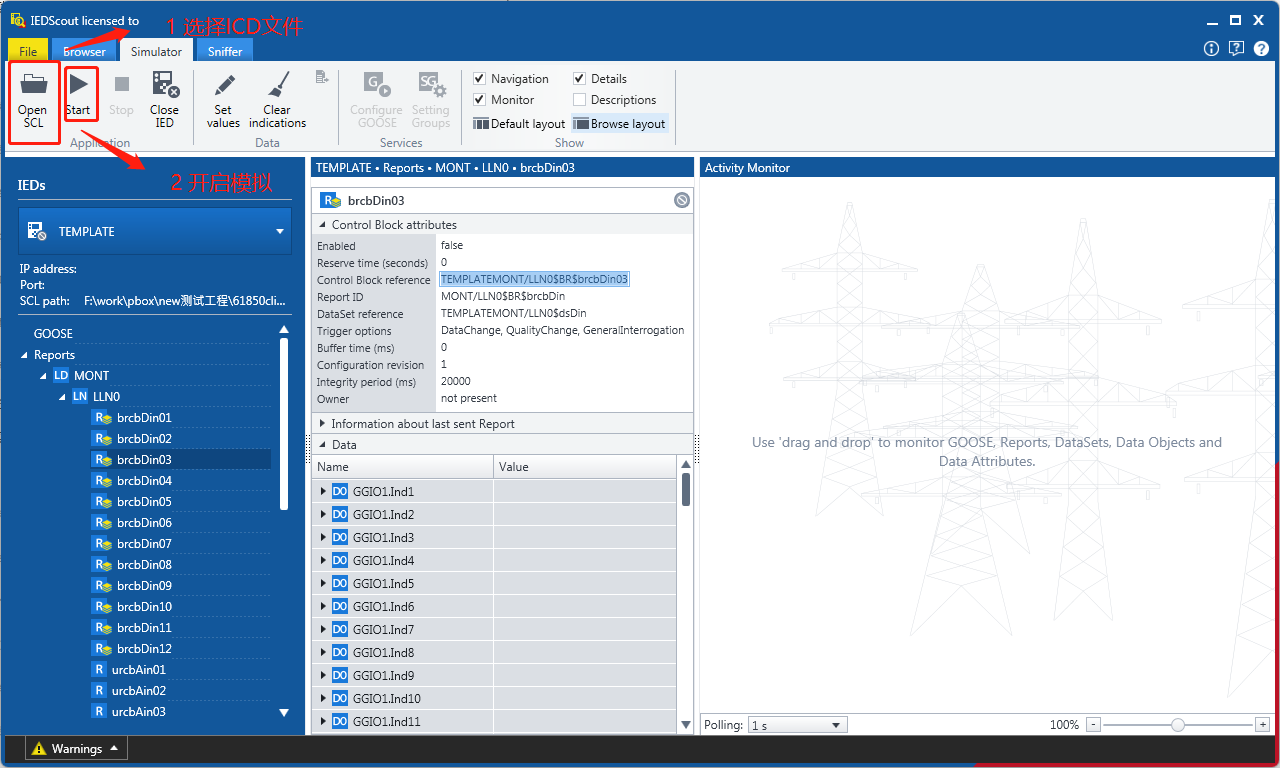

工程下装重启之后，可以使用“IEDScout”软件来模拟IEC61850服务器。用“IEDScount”与网关进行61850通信。 “IEDScount”打开后，切换到“Simulator”界面。如下图所示：
