AGVC配置¶
云端配置(AGVC)¶
新建通道¶
本协议不建议在云端配置。此节略过。
新建设备¶
本协议不建议在云端配置。此节略过。
新建测点¶
本协议不建议在云端配置。此节略过。
本地配置(AGVC)¶
新建通道¶

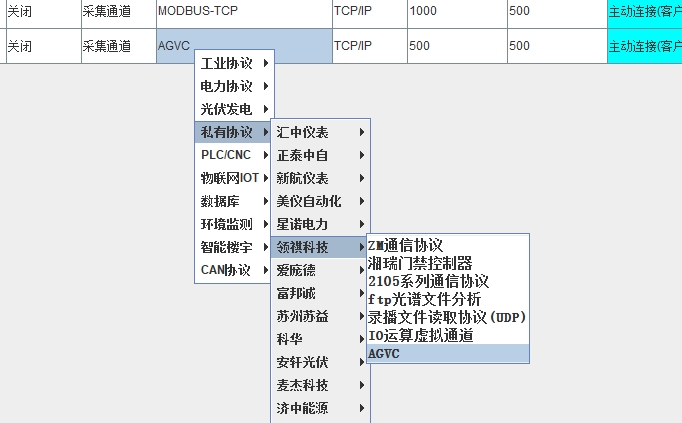

新建一个采集通道，协议选择AGVC，通道的其他参数不用配置，在本驱动中他们无效。
提示
AGVC通道需要额外授权才能使用。
新建设备¶
新建一个采集设备，设备参数无需修改。
新建测点¶

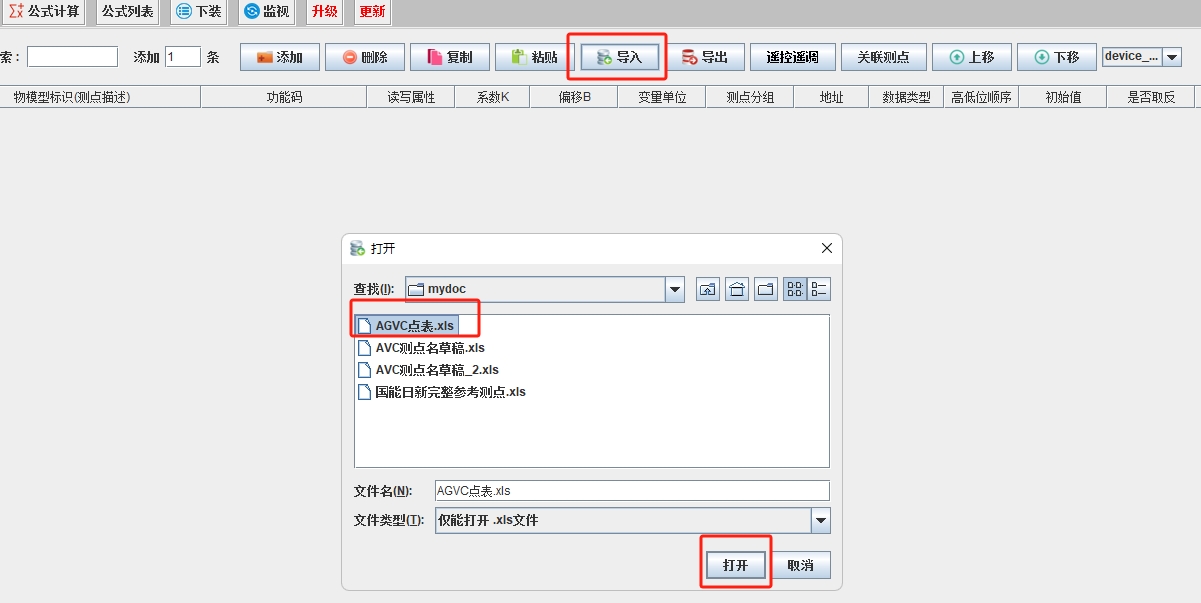

AGVC测点需要按照特定规则创建，不建议手动创建。可以联系我司技术支持索要AGVC点表，直接导入即可。
导入后的效果如下:
算法配置¶
AGVC测点需要使用公式计算功能创建算法，与其他采集通道的逆变器绑定才能正确的执行群控群调功能。下面将需要创建算法的测点汇总如下:
| 序号 | 测点类型 | 测点名 | 算法说明 |
|---|---|---|---|
| 1 | 遥测 | AGC_全站有功实时值 | 把逆变器的有功实时值累加起来 |
| 2 | 遥测 | AVC_发电单元无功实时值 | 把逆变器的无功实时值累加起来 |
| 3 | 遥测 | AGVC_功率因数实时值 | 选择并网柜的功率因数值，或者把逆变器的功率因数实时值累加起来，然后做平均值 |
| 4 | 遥测 | AGVC_运行额定功率 | 把正常运行的逆变器的额定功率累加起来(每个逆变器取运行或并网信号乘以逆变器额定功率) |
| 5 | 遥测 | AGVC_PV总数量 | 修改该测点的初始值为逆变器总数量,该值配置完成后不会发生变化 |
| 6 | 遥测 | AGVC_可调节PV数量 | 把正常运行的逆变器(每个逆变器取运行或并网信号)累加起来 |
| 7 | 遥调 | AGC_有功目标值 | 配置群调算法，关联每个逆变器的有功调节测点，详见下方群调说明 |
| 8 | 遥调 | AVC_无功目标值 | 配置群调算法，关联每个逆变器的无功调节测点，详见下方群调说明 |
| 9 | 遥调 | AVC_功率因素目标值 | 配置群调算法，关联每个逆变器的功率因数调节测点，详见下方群调说明 |
| 10 | 遥调 | AVC_电压目标值 | 配置群调算法，关联每个逆变器的无功调节测点，详见下方群调说明 |
| 11 | 遥调 | AVC_PV总阶梯控制无功量 | 配置群调算法，关联每个逆变器的无功调节测点，详见下方群调说明 |
场景1(直接控制逆变器)¶
群调说明¶
在配置群调时，要关注逆变器上相应调节点调节的是实际值调节还是比例调节。
如果调节的是实际值调节，则群调算法选择群调(平均)，并且相应调节测点的地址上配置0；
如果调节的是比例调节，则群调算法选择群调(相等)，并且在相应调节测点的地址上配置/AGVC_运行额定功率来把调度下发的目标值转换成比例值调节下去。

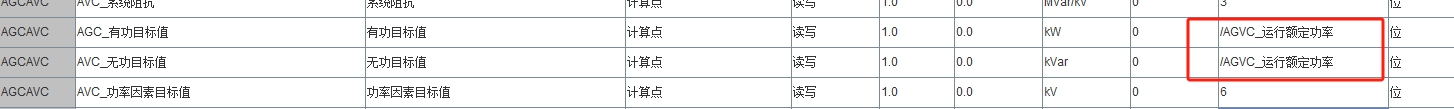

比例条件的配置示例:
另外，如果在逆变器上调节的比列范围是0-100，还需要在群调点的系数上配置0.01，把计算出来的(0-1)的比例转成0-100。
提示
功率因素调节本质是-1到1的一个比例值。所以功率因数调节要选群调(相等 )。
SVG调节说明¶
若需要SVG参与无功调节，则需要配置SVG相关的测点。如下表所示。
| 序号 | 测点名 | 算法说明 |
|---|---|---|
| 1 | SVG无功实时值 | 把SVG设备的无功实时值赋值给他 |
| 2 | SVG无功上限 | 把SVG设备的无功上限配置到他的初始值上 |
| 3 | SVG无功下限 | 把SVG设备的无功下限配置到他的初始值上 |
| 4 | AVC_SVG无功投入信号 | 值为1时，SVG参与无功调节，根据实际情况设置 |
| 5 | AVC_SVG优先 | 值为1时，无功调节时，优先发无功，根据实际情况设置 |
| 6 | AVC_SVG优先 | 值为1时，无功调节时，优先发无功，根据实际情况设置 |
| 6 | xxx_SVGWGTJ | SVG设备的无功实际值调节测点名命名规则,xxx是对应无功群调测点的前缀 |
xxx_SVGWGTJ只支持实际值调节。若现场SVG设备只支持比例调节，可以在该测点的系数上配置SVG的无功容量，即可将实际值转成比例调节。
提示
SVG设备的无功调节测点命名中,xxx_是与无功调节相关的目标测点的前缀，如：AVC_无功目标值,AVC_电压目标值,AVC_PV总阶梯控制无功量，他们的对应的SVG无功调节测点都是AVC_SVGWGTJ。
场景2(控制逆变器数采)¶
如果不是直接采集的逆变器数据，而是从逆变器的数据采集器取数据，说明如下:
只有一台逆变器数据采集器，直接将数采视为一台逆变器既可，配置过程见场景1；

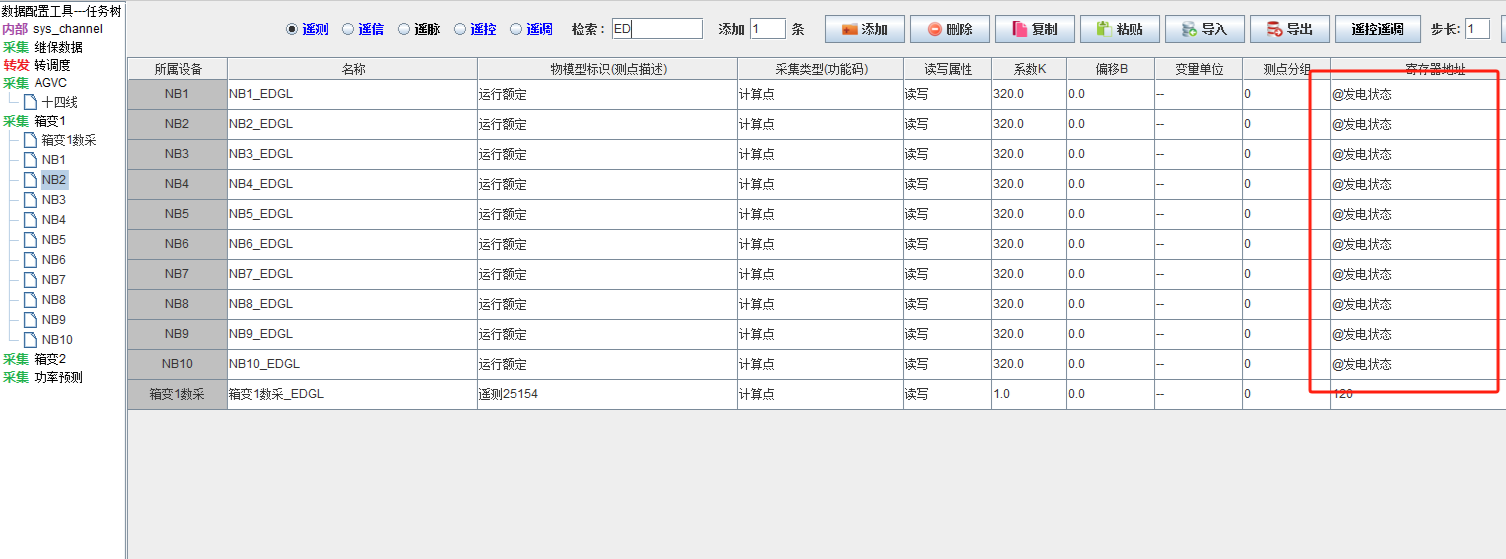

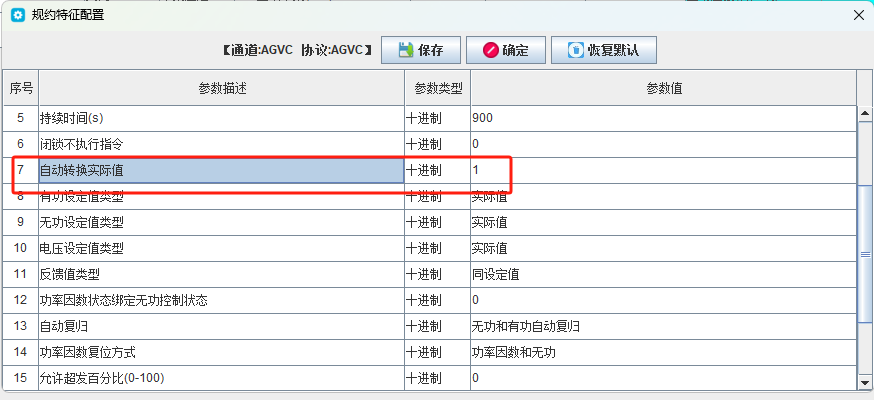

如果有多台逆变器数据采集器，那么得多做一步，需要为数采下带的每个逆变器新建一个计算点，其物模型标识为"XXX_EDGL"(XXX为逆变器前缀例如NBQ01_)，意为该逆变器的额定功率，计算点系数填逆变器的额定功率值，计算点的地址填写该逆变器的运行状态点位(例如@NBQ01_运行状态)，二者相乘即为逆变器的额定功率，随后将AGVC通道的规约特征自动转换实际值设为1，最后将数据采集器当做一台逆变器处理既可(见场景1配置)。
