GOOSE_slave_new¶

云端配置说明¶

新建通道¶

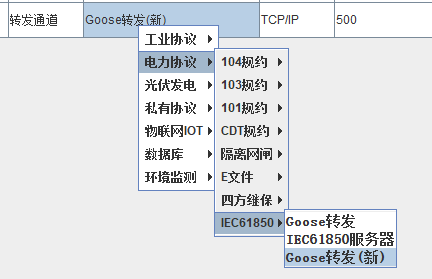

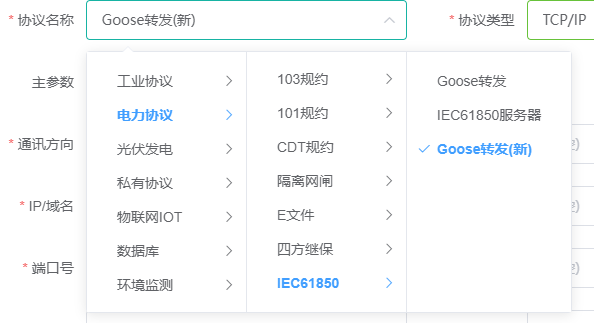

新建一个goose转发通道，协议选择Goose转发(新)。在通道的交互频率参数中设置goose报文的发送周期。

注意

Goose转发需要指定转发网卡，本协议默认在规约特征里配置了转发网卡为"NET1"，按实际需要修改该配置。

新建设备¶

转发goose设备，对应一个goose数据集。需要转发数据时，按数据集转发，一个数据集对应一个设备，按照实际需要创建设备。自定义设备名称，通讯地址填写GOOSE报文的Application ID。公共地址填写GOOSE报文的目标MAC地址，也可以不配置目标MAC地址，此时将使用默认MAC地址:01:0c:cd:01:00:01。保留0填写GOOSE ID。保留1填写DataSet reference。其余参数留空即可。

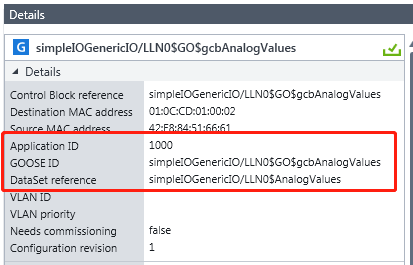

上图所配置的信息，在实际的goose报文中的信息如下。

新建测点¶

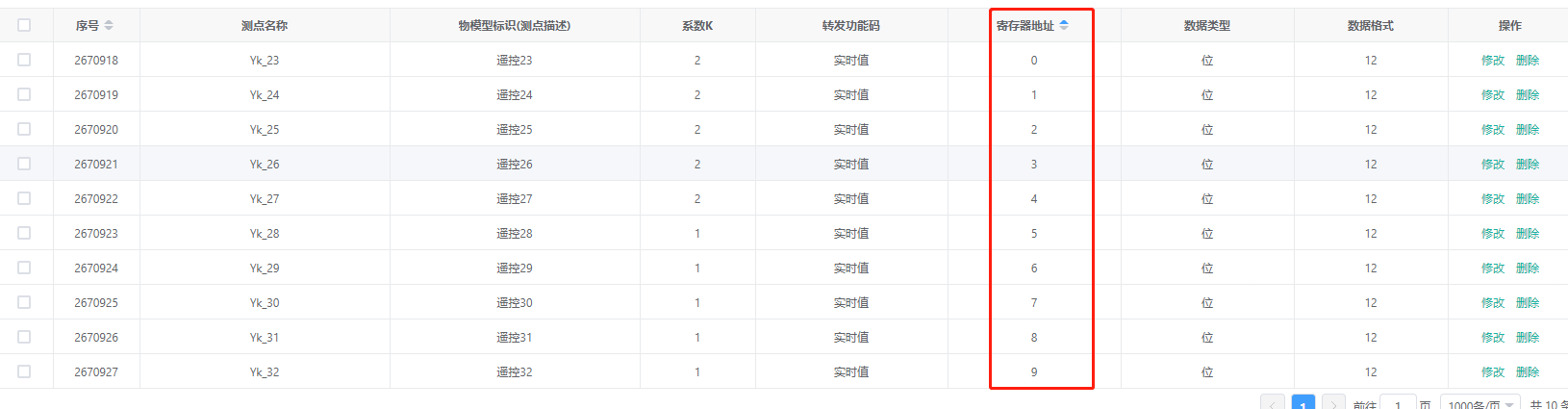

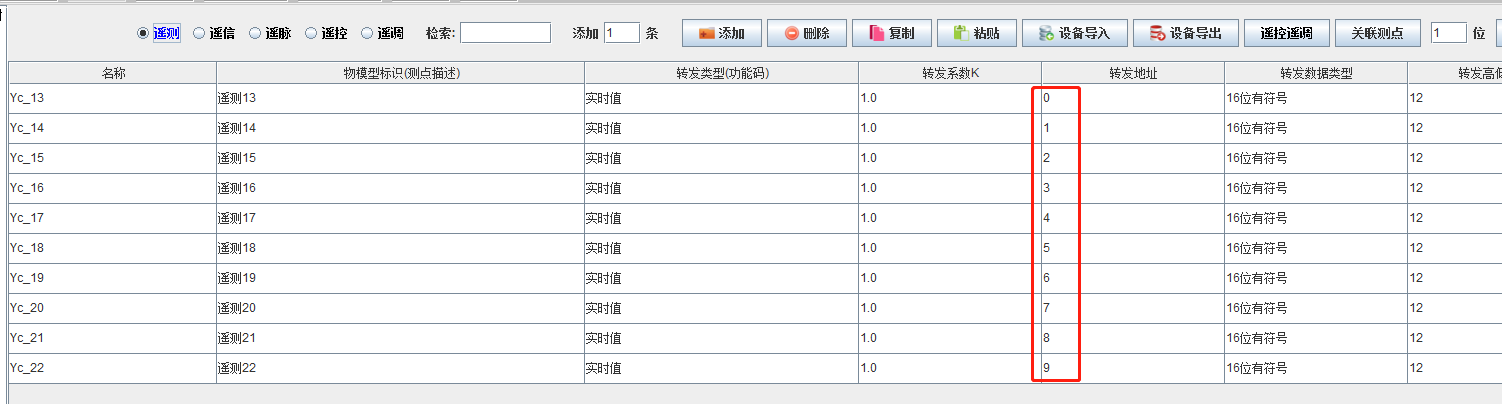

建好设备后，在设备中选择转发测点，作为GOOSE数据集中的Data。测点地址必须从0开始，且必须连续。地址不得出现空缺，否则该设备将无法发送GOOSE报文。测点数据类型按照实际类型来填写。

注意

如果转发的测点是遥控，遥信，其数据类型需要配置成位，系数K来区分是单点还是双点，1表示单点类型，2表示双点类型。

提示

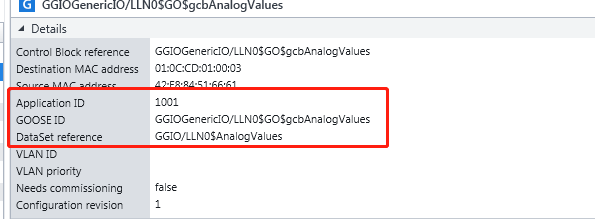

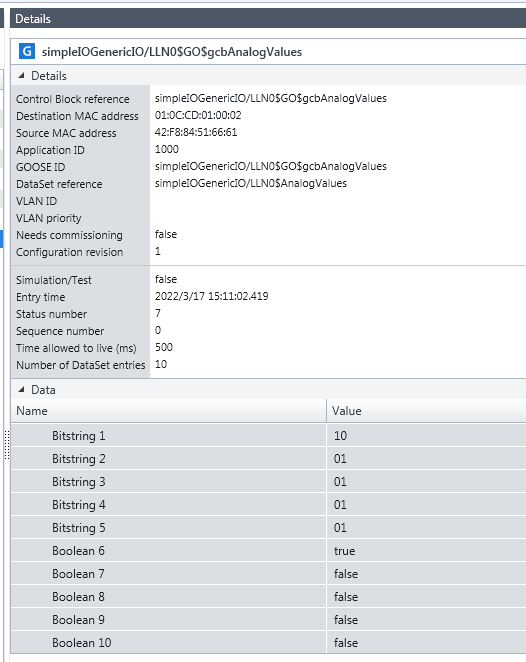

以上配置发送的报文如下。

本地配置说明¶
