OPCUA_Server转发¶

云端配置说明(OPC_UA(server))¶

注意

低性能型号因为内核不支持OPCUA协议族，故无法使用该协议。

新建通道¶

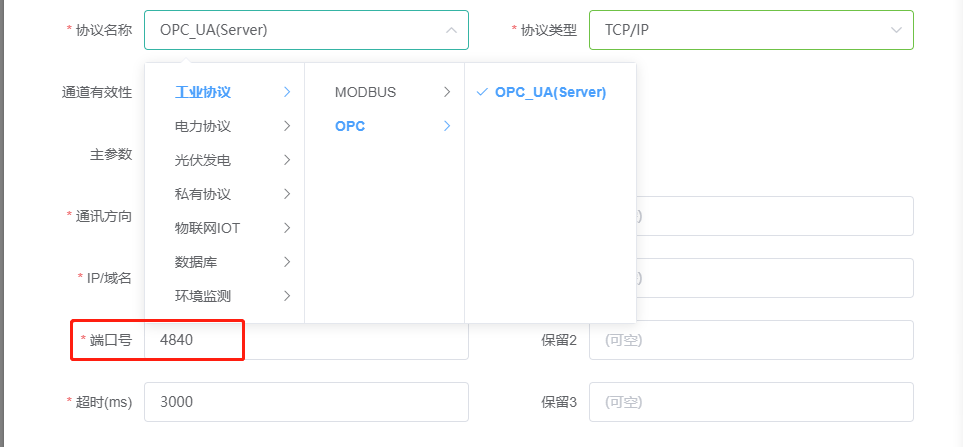

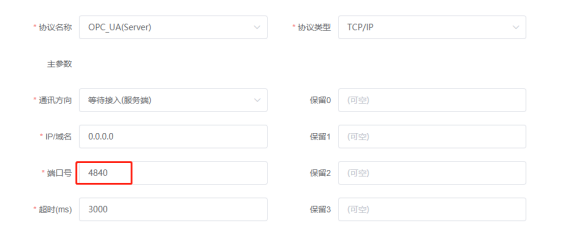

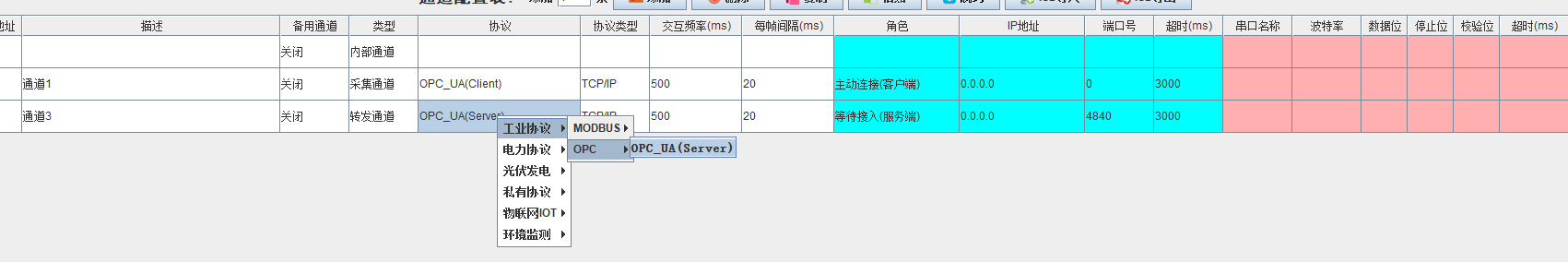

新建一个转发通道，协议选择“OPC_UA(Server)”，主参数中，只需要配置端口号即可；

规约特征配置¶

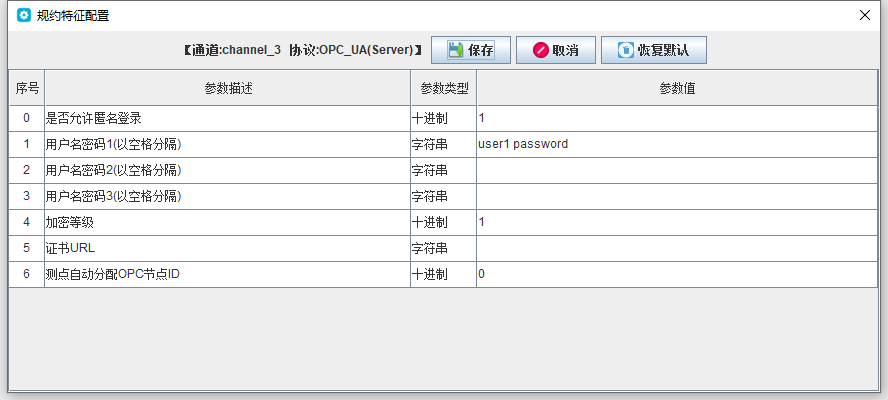

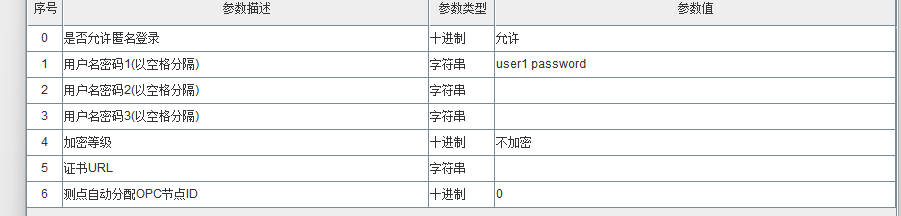

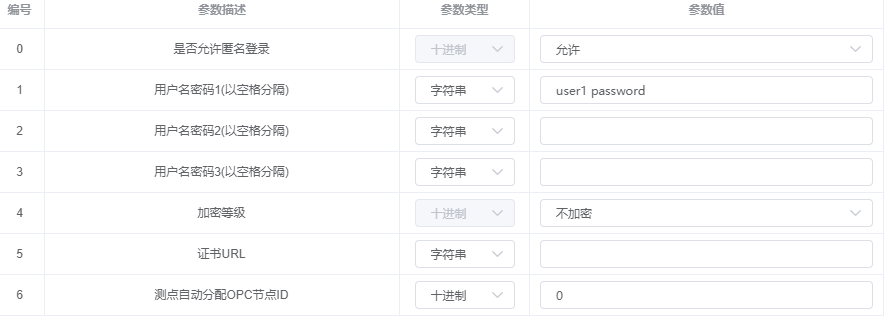

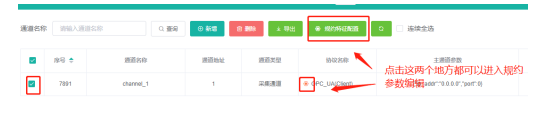

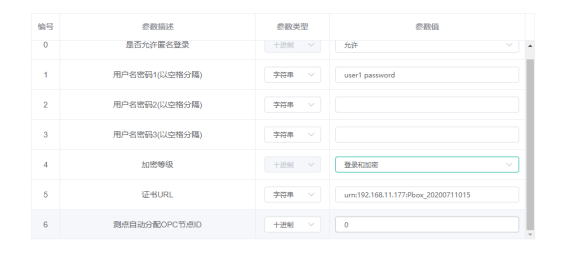

设置OPCUA服务的访问控制信息地址，是否允许匿名登录及最多3个客户端登录使用的用户名，密码，每对用户名与密码之间用空格分隔；如果不需要设置用户名，密码，把参数清空即可。

加密等级可以设置OPCUA服务器的通信加密方式，根据实际情况设置。如果需要加密通信，则需要导入证书，此时就需要在证书URL设置导入的证书的“URL”（该信息的获取参考OPCUA_Client中的证书URL的查看说明）。

测点自动分配OPC节点ID如果设置为1，则转发测点的转发地址设置不生效，由OPCUA服务器自动为转发测点生成NodeId。否则的话，OPCUA服务器按照转发测点的转发类型和转发地址来生成OPCUA的NodeId。

新建设备¶

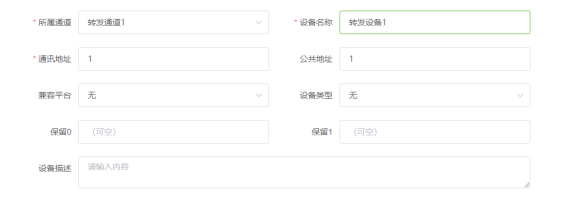

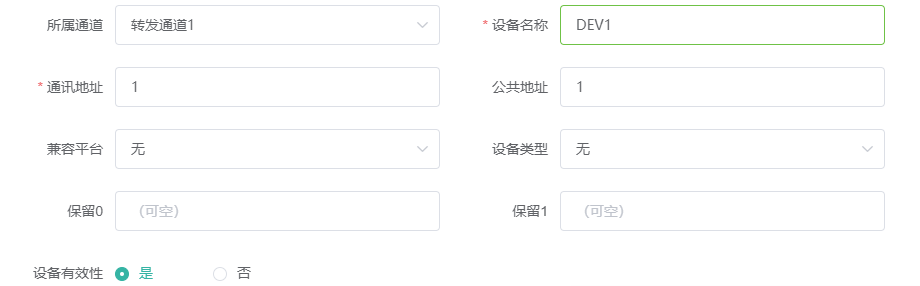

新建一个设备，自定义设备名称，其余参数保持默认即可；

新建测点¶

新建一个转发测点，根据实际需求，对转发测点的NodeId进行设置，要设置NodeId类型，NodeId的NameSpace Index, identifier，以及测点的数据类型。

其中NodeId类型通过功能码来设置；NameSpace Index, identifier通过地址来设置，它们之间用逗号分隔。也可以省略NameSpace Index，只设置 identifier。

提示

注意：如果地址是NameSpace Index, identifier格式，NameSpace Index必须是1。

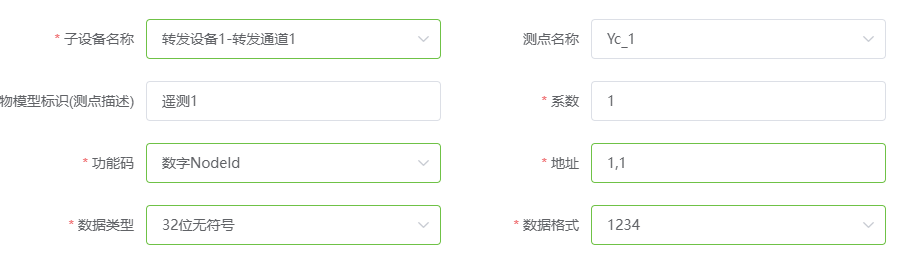

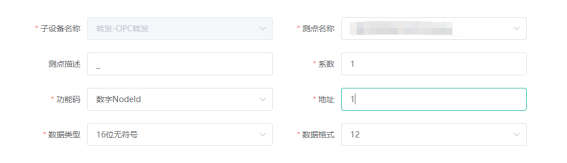

下2图是两种设置测点地址的方式，均可；如果没有特殊要求，推荐功能码选择字符串NodeId。

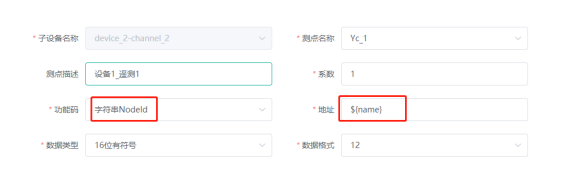

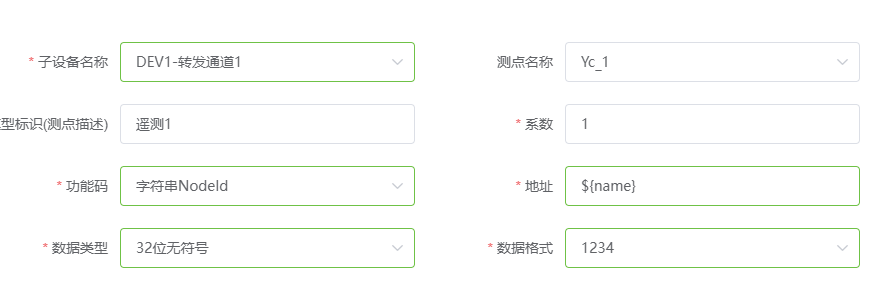

如果NodeId设置为字符串类型，在转发地址中可以使用通配符${name}来指代测点名称(测点名称不可以出现中文)。如下图所示，${name}即“Yc_1”。

其他说明¶

上传证书和加密¶

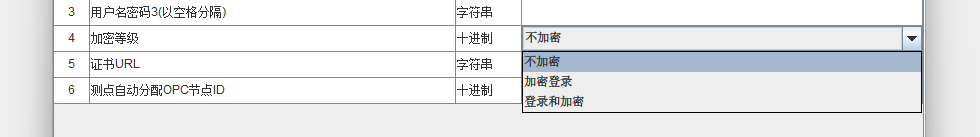

如果需要进行加密通信，在规约特征中加密等级进行设置，可以设置为：“不加密”，“加密登录”和“登录和加密”。

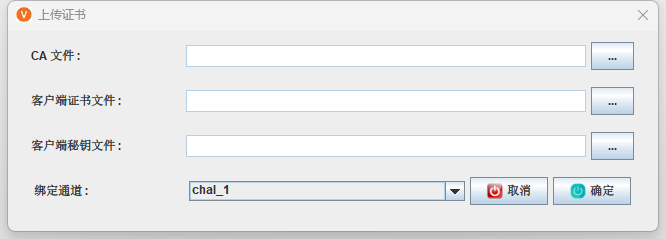

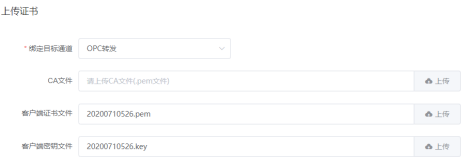

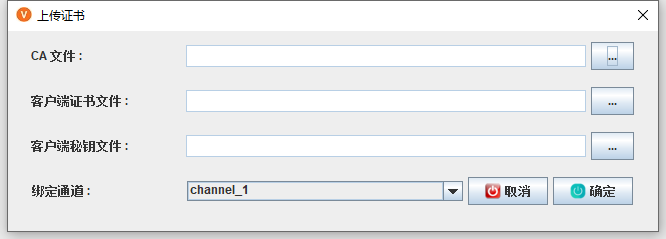

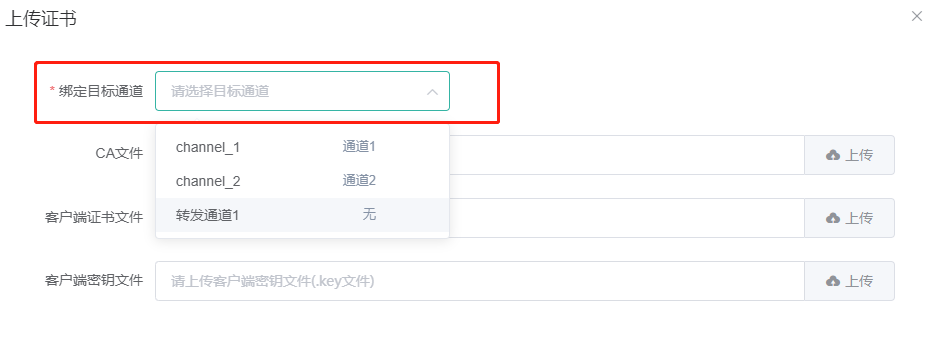

如果通信需要证书，请联系我司，由我司为网关生成证书；生成的文件有三个“网关编号.pem”,“网关编号.key”, “网关编号.der”。前两者通过本平台上传到网关，如下所示，上传证书时注意选择的“绑定目标通道”。

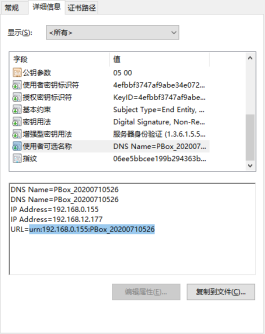

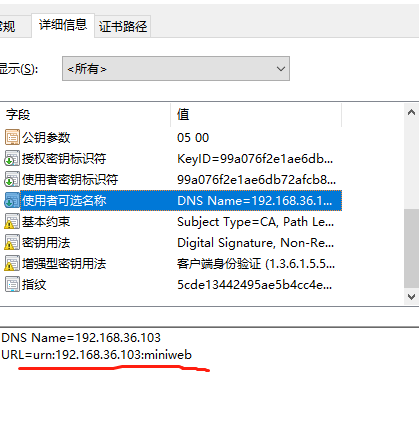

“网关编号.der”则提供给客户的OPC UA Client软件使用，（如需要）用于安装到OPC UA Client软件的证书信任列表中。另外，该文件还提供了证书URL，用于配置在规约特征的“证书URL中”。先双击证书，打开详细信息列，找到“使用者可选名称”项目，拷贝“URL=”之后的内容：

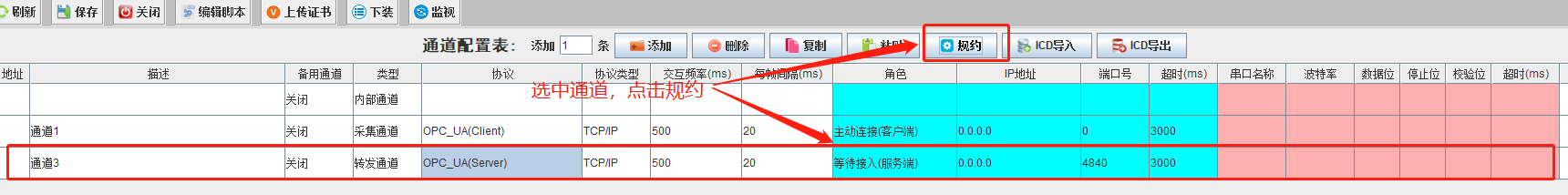

然后再到本平台上打开网关的OPCUA转发通道配置规约特征，拷贝前面获得的URL到“证书URL”配置项中即可。

OPCUA转发的树形结构¶

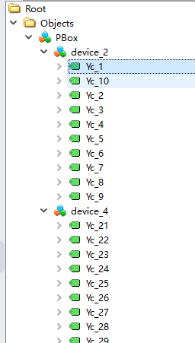

如果成功建立了OPCUA转发通道，将会按照工程中的树形结构来形成OPC测点结构。如下图所示：

本地配置说明(OPC_UA(server))¶
