Omron-HostLink¶

云端配置(Omron-HostLink(FINS))¶

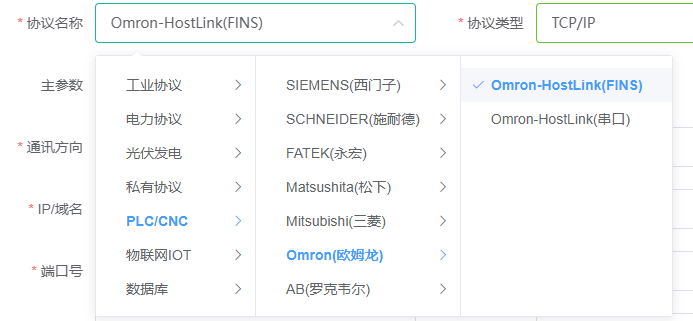

新建一个采集通道，协议选择Omron-HostLink(FINS)(欧姆龙TCP协议)，IP地址填写PLC的IP地址，端口号默认9600；

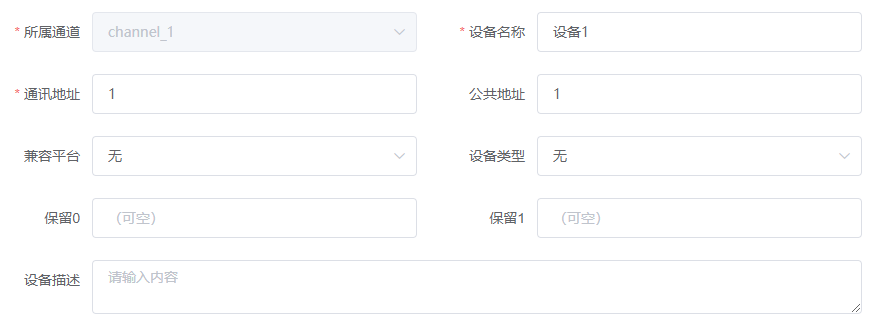

自定义设备名称，其余参数保持默认；

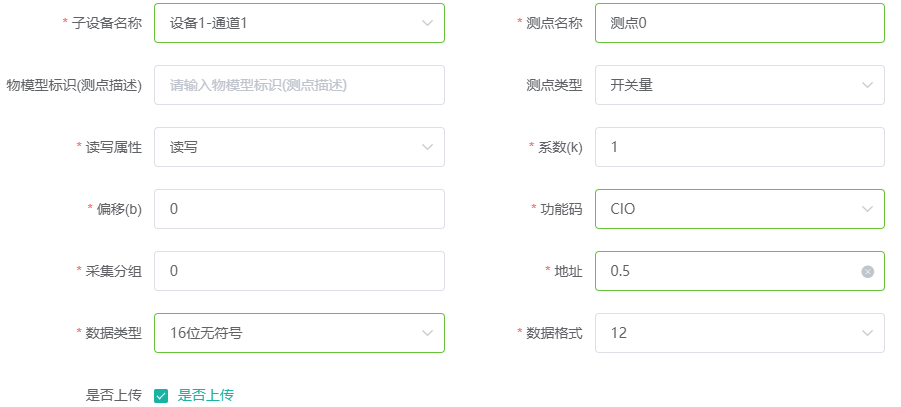

举例采集一个地址为0.05的CIO寄存器(0CH通道下第5个IO点)，那么新建一个测点，功能码选择CIO，地址填0.5，数据类型选择16位无符号，数据格式选择12;

提示

IR、DR建点过程和CIO一致。

注意

连续读寄存器最大最小值相差不能大于48。

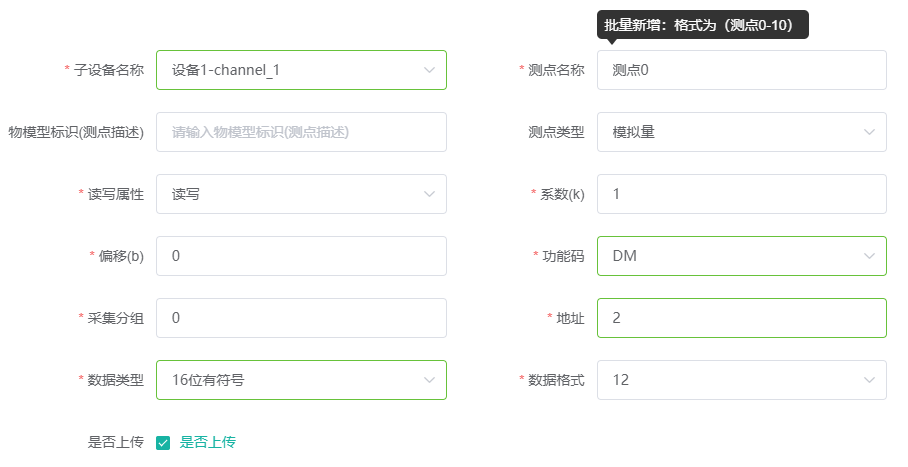

举例采集一个地址为2的DM寄存器(即D寄存器)，那么新建一个测点，功能码选择DM，地址填2，数据类型选择16位有符号(以实际情况为准)，数据格式选择12;

提示

注1:WR、HR、AR建点过程和DM一致。

注2:数据类型如果为单精度浮点数或32位有/无符号，那么数据格式为1234；

注3:数据类型如果为布尔型(Boolean)，那么数据类型选择位，寄存器地址填写格式为a.b，a为PLC中的地址，b位按位取值的位数。

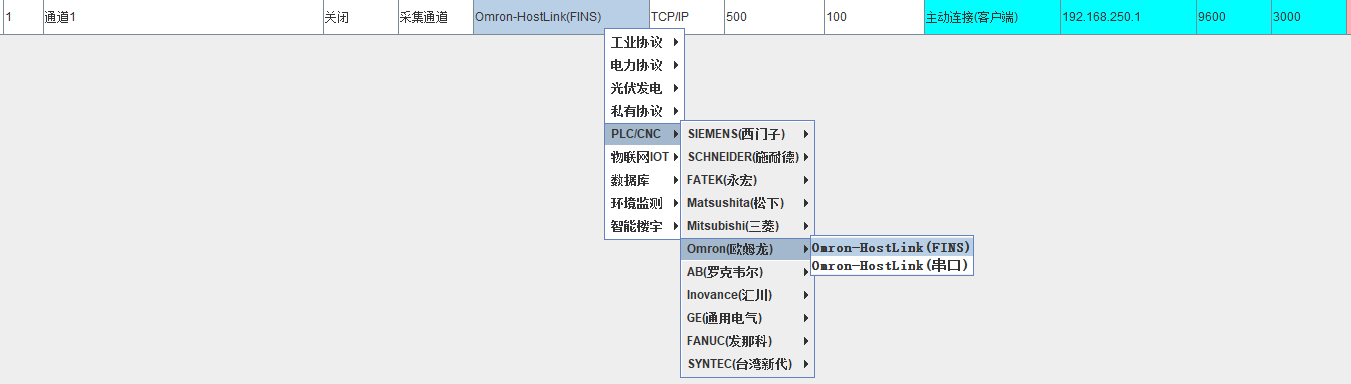

新建一个采集通道，协议选择Omron-HostLink(FINS)(欧姆龙TCP协议)，IP地址填写PLC的IP地址，端口号默认9600；

自定义设备名称，其余参数保持默认；

举例采集一个地址为0.05的CIO寄存器(0CH通道下第5个IO点)，那么新建一个测点，功能码选择CIO，地址填0.5，数据类型选择16位无符号，数据格式选择12;

提示

IR、DR建点过程和CIO一致。

注意

连续读寄存器最大最小值相差不能大于48。

举例采集一个地址为2的DM寄存器(即D寄存器)，那么新建一个测点，功能码选择DM，地址填2，数据类型选择16位有符号(以实际情况为准)，数据格式选择12;

提示

注1:WR、HR、AR建点过程和DM一致；

注2:数据类型如果为单精度浮点数或32位有/无符号，那么数据格式为1234；

注3:数据类型如果为布尔型(Boolean)，那么数据类型选择位，寄存器地址填写格式为a.b，a为PLC中的地址，b位按位取值的位数。

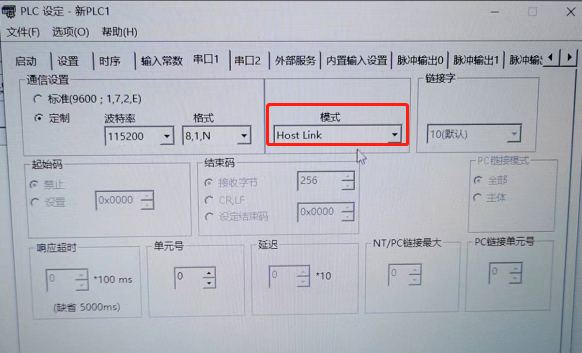

如果出现网关能ping通PLC，但是打不开PLC端口的情况，那么在编程软件中，PLC设定->串口1->通信设置->模式，选择Host Link。

提示

不管是串口通信还是网口通信，都要选择Host Link模式，下图仅仅展示串口通信情况下的设置。

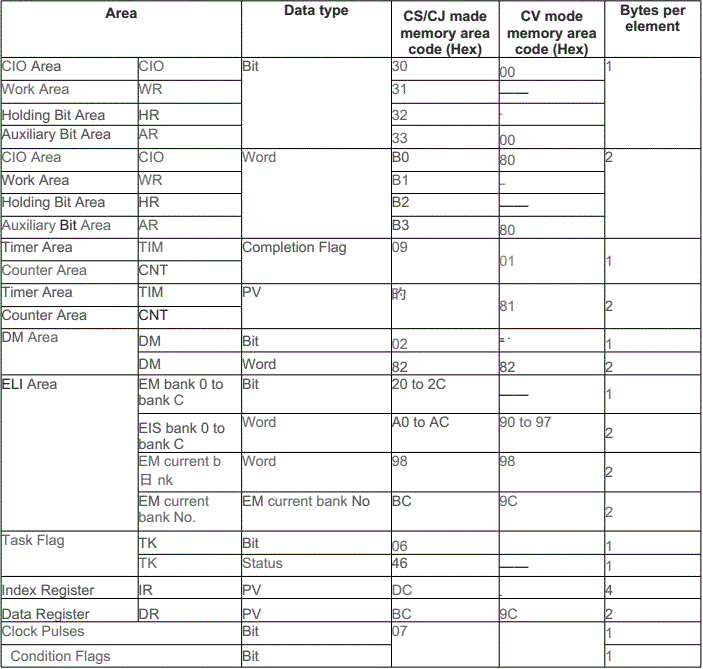

下图为PLC功能码与数据类型说明：
