Redis转发协议¶

云端配置(Redis转发协议)¶

新建通道¶

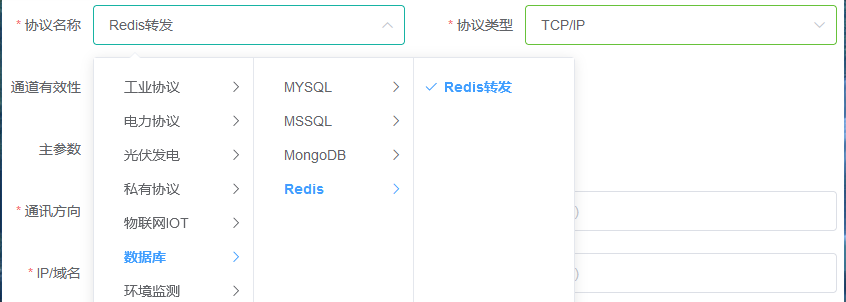

新建一个转发通道，协议选择Redis转发协议，主参数中，IP地址与端口号，填写实际的Redis服务器的IP地址与端口号,超时为网关读写Redis服务器的超时时间；交互频率即为实时数据上传的时间间隔，设置范围为1s < time < 12hour更多参数见规约特征配置；

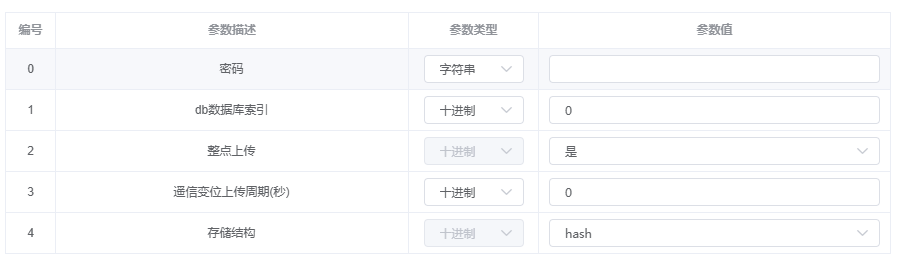

规约特征中可以配置Redis数据库的访问信息等，参数详解见下表(简单参数不再赘述)。

编号	参数描述	说明
0	密码	访问数据库的密码，若Redis无设置密码留空即可
1	db数据库索引	默认使用Redis的索引为0的数据库
2	整点上传	按分钟的整数进行上传，默认开启整点上传
3	遥信变位上传周期	默认0，即遥信不变位上传
4	存储结构	默认使用hash数据结构存储，可替换为string数据结构

提示

该转发协议可以不配置转发设备与转发测点，默认转发所有的采集点，这种情况下跳过转发设备和转发测点的配置。

新建设备¶

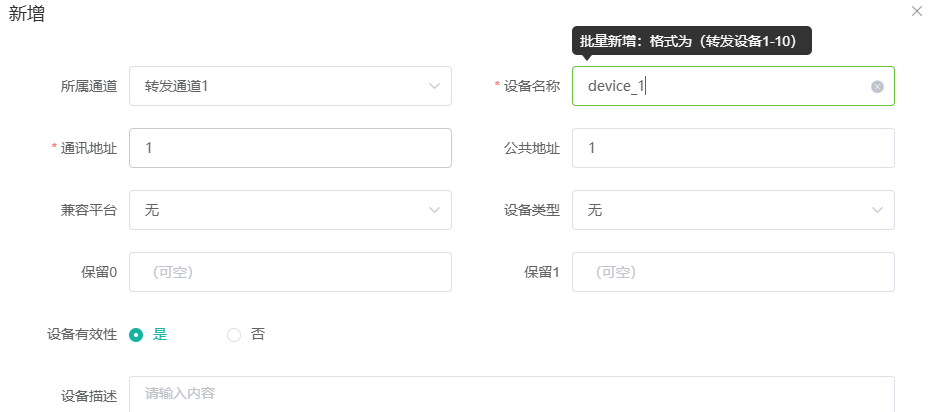

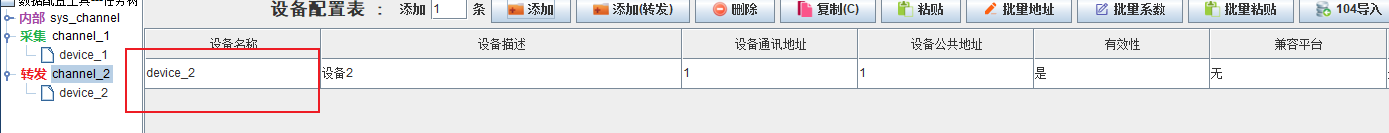

新建一个转发设备，可以根据需要设置设备名称参数，其他参数无需设置。

新建测点¶

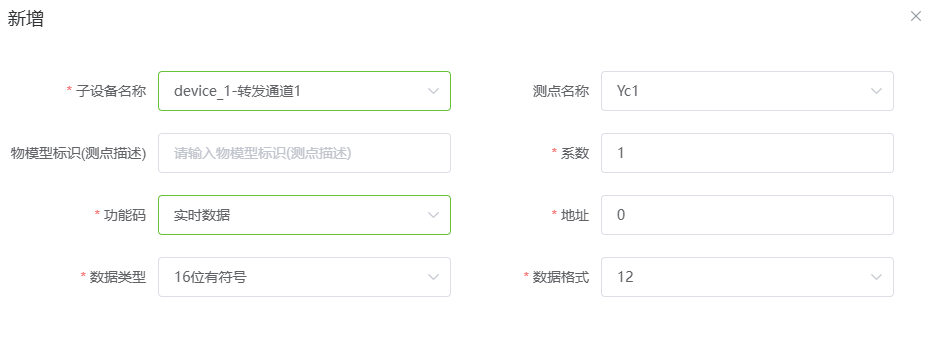

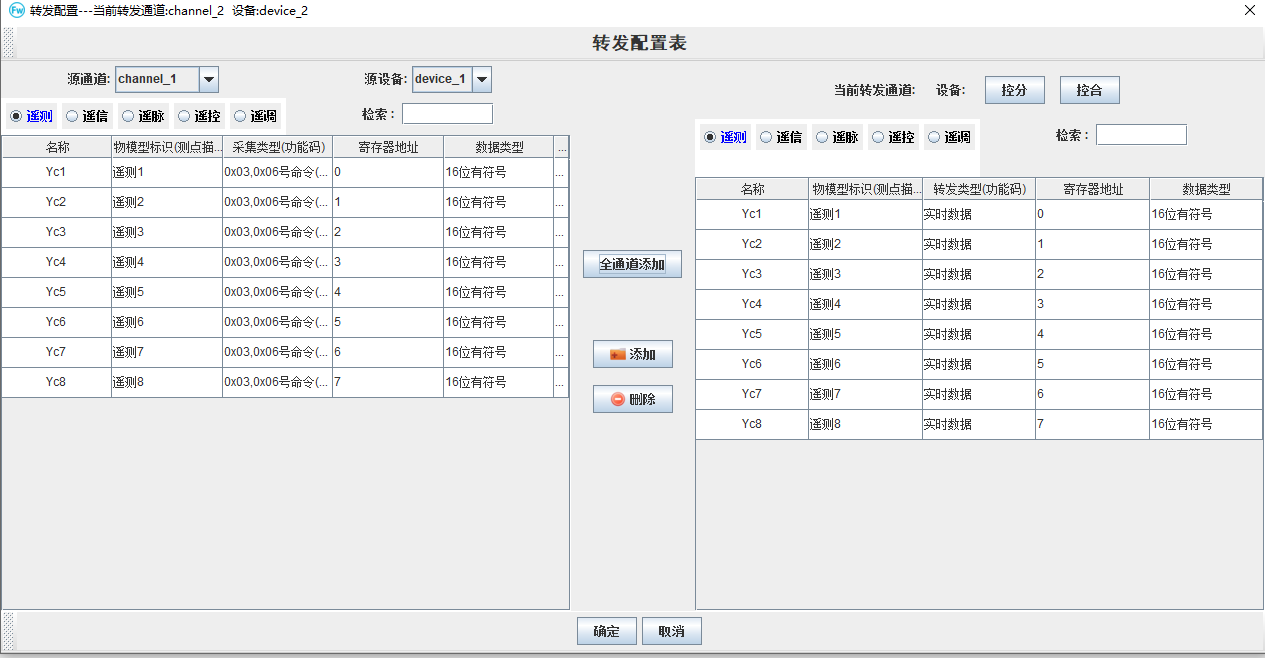

按照需要把需要转发的测点加入即可。

hash和string数据结构存储数据¶

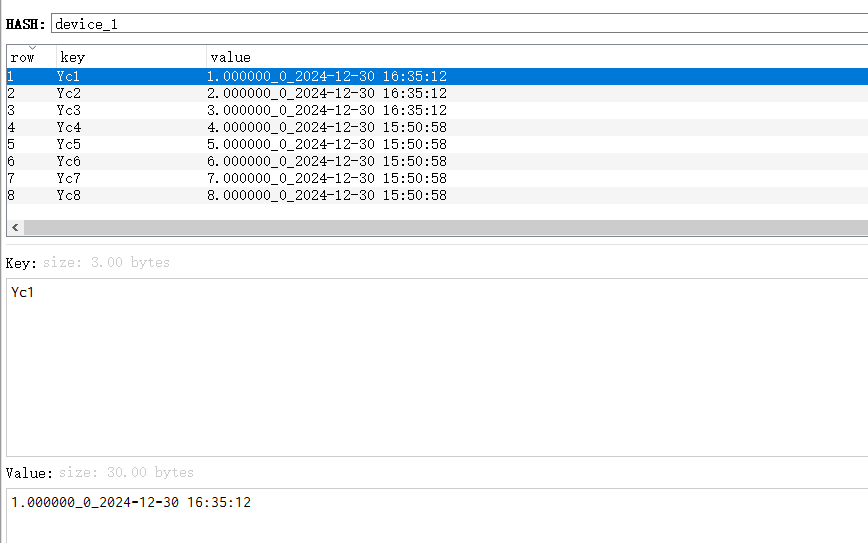

使用hash结构存储数据时，键(Key)是设备的名称，字段(Field)是测点的名称，值(Value)包含三部分内容：测点的值，测点质量(0意为good，其它值均意为bad)以及测点数据转发时间，且值的三部分由分隔符'_'相隔。

提示

以下所展示的图形用户界面是使用 Redis 数据库的客户端工具RedisDesktopManager。

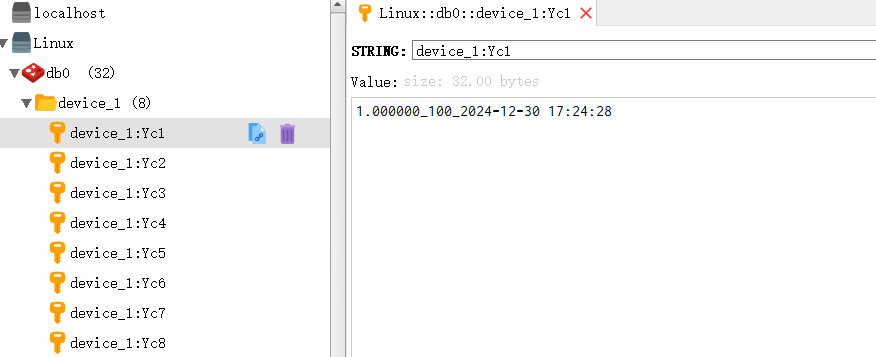

使用string结构存储数据时，键(Key)是"设备名:测点名",值(Value)与hash数据结构的值(Value)含义完全相同。

警告

使用Redis的string数据结构存储数据时，相同的键(Key)的值(Value)是会覆盖的，存储最新转发数据。使用Redis的hash数据结构存储数据时，相同的键(Key)并且相同的字段(Field)的值(Value)是会覆盖的，存储最新转发数据。若有存储历史数据需求使用mysql转发协议。

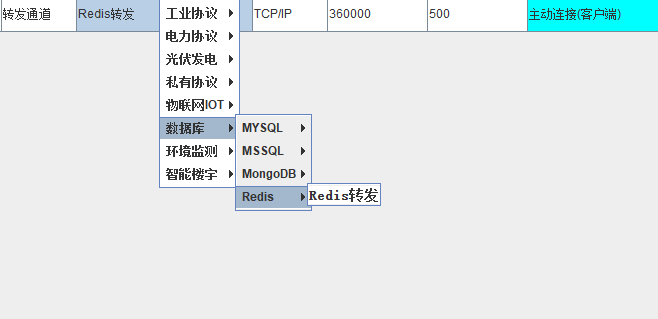

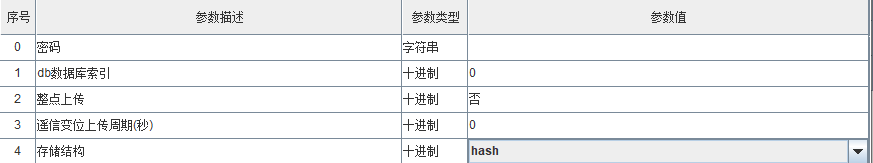

本地配置(Redis转发协议)¶
