南网边缘网关转发协议

云端配置(cep_bianyuan)

提示

接入之前先和主站确定端设备全局统一标识id,把该标识配置成采集设备名称或转发设备名称(若创建了转发设备)。

提示

接入之前先向我司技术支持索取装置证书发给主站。

使用PV标识方式转发

如果使用这种方式转发,不需要创建转发设备。不过需要在创建采集设备时,配置必要的信息:端设备全局统一标识,设备实例号,兼容平台,设备类型,设备描述。如下图所示。

提示

设备实例号是同一种类型设备的编号,相同类型的设备,实例号递增。如有十台逆变器,则从1到10进行设置即可。不同类型的设备,实例号从1开始重新编号。

然后根据模版,配置采集相关的信息,如果功能码,测点地址等。如果模版中测点实际设备中无法采集,可以将该采集点删除(遥脉测点除外,不能删除,可以将其配置为计算点)。

新建通道

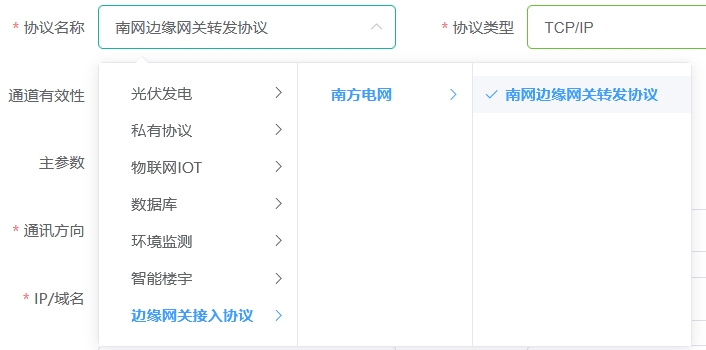

新建一个转发通道,协议选择南网边缘网关转发协议,主参数中,IP地址不用配置。端口号按实际填写,一般保持默认即可;

交互频率在本协议不生效,数据上送周期是由边缘集群订阅时决定。

规约参数中网关名称网关ID要配置成向边缘集群提交的边缘网关信息表中对应的边缘网关名称边缘网关系统标识。一般情况下规约参数的默认配置是和边缘网关信息表一致的,只需要确认下是否有误就行了。

更多参数见规约特征配置;

新建设备

若使用PV标识转发方式,则跳过下面步骤

  • 新建了转发设备

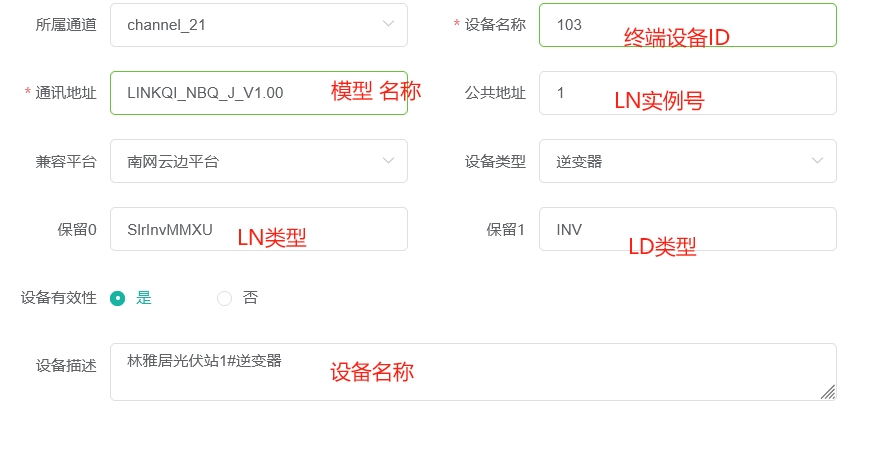

    新增一个转发设备,设备信息如下图所示进行配置;

    设备名称:按边缘集群分配的端设备全局统一标识id进行配置。

    设备描述:按照电站名称+设备类型配置。

    设备通信地址:厂家缩写_设备型号_J_模型版本号。当转发设备种测点信息发生变化时,要把版本号递增下。

    设备公共地址:逻辑设备实例号。这个实例号是同一种逻辑设备下进行编号。如5个逆变器,实例号从1到5;1个并网柜,实例号就是1.

    兼容平台:选南网云边平台。

    设备类型:按照实际设备类型进行选择。

    保留0:LN类型。同一种设备要配置成一样。如逆变器:SlrInvMMXU,汇集线配置:SirLinMMXU,并网点:SiBrkMMXU.

    保留1: LD类型。按照功能类型进行配置,如保护LD:PORT,测量LD:MEAS

提示

转发设备必须按照实际设备的物理关系进行创建。如有5台逆变器,就要创建5个逆变器转发设备。如果这5台逆变器的LN类型配置是一样的,那么5个转发设备种测点的内容必须一样(LN一样就表示他们是同一种逆变器)。 LD类型和LN类型,按照同一个种类型配置一样就行了,集群似乎并没有对命名规则进行校验。

新建测点

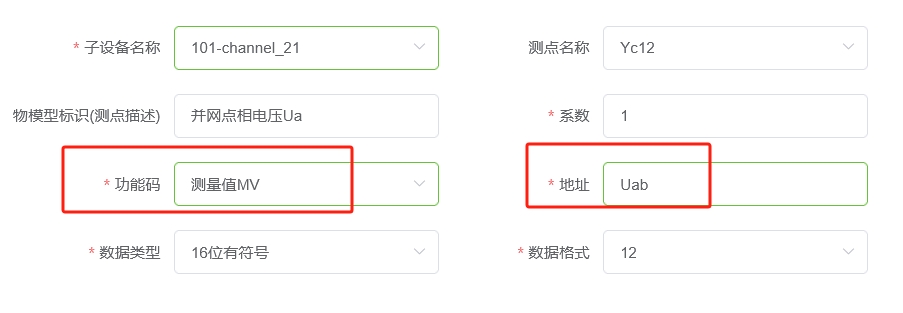

在刚刚新建的转发设备下,按照设备添加所对应的测点,然后在测点地址上配置该测点对应的对象名称,功能码按照测点类型配置。

测点的对象名称可以按照:《第2部分第1篇:边缘网关即插即用模型-云边融合智能调度运行平台体系化技术标准》来进行配置。也可以自定义如:YC1,YC2这样.

提示

每一个转发设备都必须配置至少一个累加量MV,否则边缘集群可能在招读数据会有问题。如果实际设备没有的话,就做一个计算点上送吧。

本地配置(cep_bianyuan)

提示

接入之前先和主站确定端设备全局统一标识id,把该标识配置成采集设备名称或转发设备名称(若创建了转发设备)。

提示

接入之前先向我司技术支持索取装置证书发给主站。

使用PV标识方式转发

如果使用这种方式转发,不需要创建转发设备。不过需要在创建采集设备时,配置必要的信息:端设备全局统一标识,设备实例号,兼容平台,设备类型,设备描述。如下图所示。

提示

设备实例号是同一种类型设备的编号,相同类型的设备,实例号递增。如有十台逆变器,则从1到10进行设置即可。不同类型的设备,实例号从1开始重新编号。

然后根据模版,配置采集相关的信息,如果功能码,测点地址等。如果模版中测点实际设备中无法采集,可以将该采集点删除(遥脉测点除外,不能删除,可以将其配置为计算点)。

新建通道

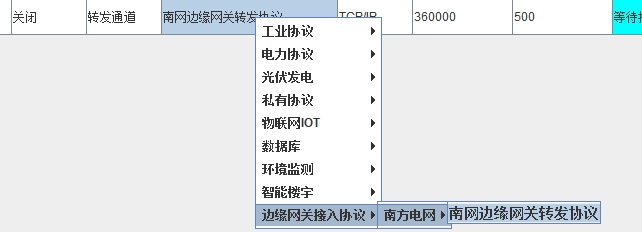

新建一个转发通道,协议选择南网边缘网关转发协议,主参数中,IP地址不用配置。端口号按实际填写,一般保持默认即可;

交互频率在本协议不生效,数据上送周期是由边缘集群订阅时决定。

规约参数中网关名称网关ID要配置成向边缘集群提交的边缘网关信息表中对应的边缘网关名称边缘网关系统标识。一般情况下规约参数的默认配置是和边缘网关信息表一致的,只需要确认下是否有误就行了。

更多参数见规约特征配置;

新建设备

若使用PV标识转发方式,则跳过下面步骤

  • 新建了转发设备

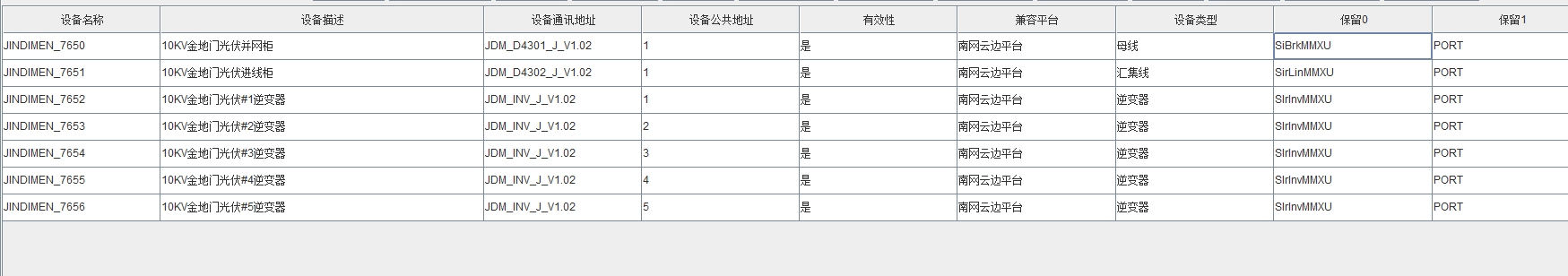

    新增一个转发设备,设备信息如下图所示进行配置;

    设备名称:按边缘集群分配的端设备全局统一标识id进行配置。

    设备描述:按照电站名称+设备类型配置。

    设备通信地址:厂家缩写_设备型号_J_模型版本号。当转发设备种测点信息发生变化时,要把版本号递增下。

    设备公共地址:逻辑设备实例号。这个实例号是同一种逻辑设备下进行编号。如5个逆变器,实例号从1到5;1个并网柜,实例号就是1.

    兼容平台:选南网云边平台。

    设备类型:按照实际设备类型进行选择。

    保留0:LN类型。同一种设备要配置成一样。如逆变器:SlrInvMMXU,汇集线配置:SirLinMMXU,并网点:SiBrkMMXU.

    保留1: LD类型。按照功能类型进行配置,如保护LD:PORT,测量LD:MEAS

提示

转发设备必须按照实际设备的物理关系进行创建。如有5台逆变器,就要创建5个逆变器转发设备。如果这5台逆变器的LN类型配置是一样的,那么5个转发设备种测点的内容必须一样(LN一样就表示他们是同一种逆变器)。 LD类型和LN类型,按照同一个种类型配置一样就行了,集群似乎并没有对命名规则进行校验。

新建测点

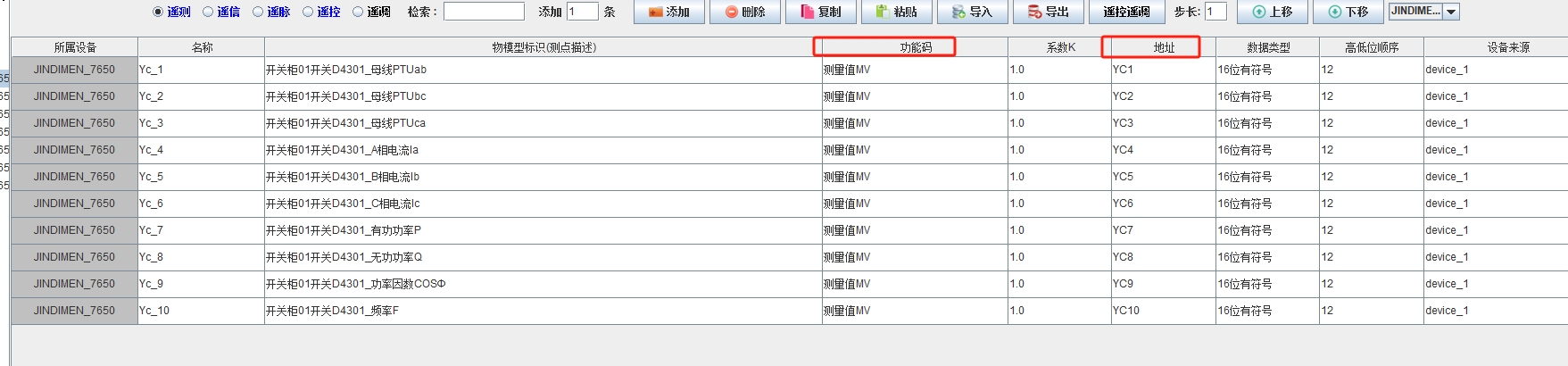

在刚刚新建的转发设备下,按照设备添加所对应的测点,然后在测点地址上配置该测点对应的对象名称,功能码按照测点类型配置。

测点的对象名称可以按照:《第2部分第1篇:边缘网关即插即用模型-云边融合智能调度运行平台体系化技术标准》来进行配置。也可以自定义如:YC1,YC2这样.

提示

每一个转发设备都必须配置至少一个累加量MV,否则边缘集群可能在招读数据会有问题。如果实际设备没有的话,就做一个计算点上送吧。
