mysql转发协议¶

云端配置说明¶

新建通道¶

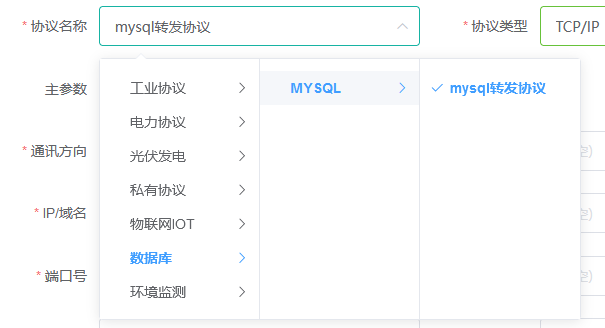

新建一个转发通道，协议选择mysql转发协议，主参数中，IP地址与端口号，填写实际的mysql服务器的IP地址与端口号,超时为网关读写mysql服务器的超时时间；交互频率即为实时数据上传的时间间隔，设置范围为1s < time < 12hour更多参数见规约特征配置；

提示

MySQL数据库版本应在5.7(含)以上，8.0(不含)以下。

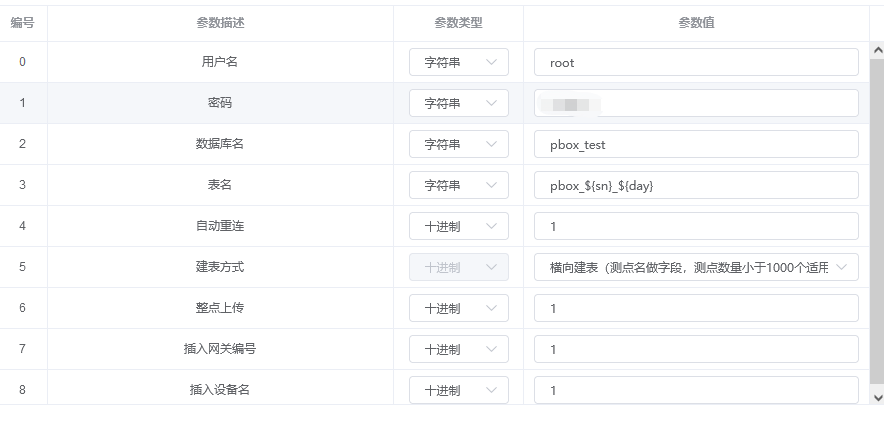

规约特征中可以配置myslq数据库的访问信息等，参数详解见下表(简单参数不再赘述)。

编号	参数描述	说明
0	用户名	可以访问mysql服务器的用户名
1	密码	访问密码
2	数据库名	网关创建表，插入数据的数据库名
3	表名	Pbox存储数据时的表名，可以使用通配符，通配符的作用具体在下表所述
4	自动重连	数据库断开后重新连接
5	建表方式	具体在后续说明
6	整点上传	按分钟的整数进行上传
7	插入网关编号	是否把网关编号加入数据表
8	插入设备名	是否把设备名加入数据表

表名配置项的通配符具体作用及规则如下所示：

通配符	展开内容	示例
${sn}	网关编号	20210604182
${year}	年份	2021
${mon}	年份+月份	202107
${day}	年份+月份+日期	20210701
${hour}	年份+月份+日期+小时	2021070118
${min}	年份+月份+日期+小时+分钟	202107011825

这些通配符在运行中会被替换成“展开内容”，因此只要在表名中加入时间相关的通配符，即可根据当前时间，动态建表，从而实现按分钟、小时、日、月、年来建表的功能；强烈建议使用时间通配符而不是静态固定的表名，否则容易造成单表数据堆积过多。

提示

该转发协议可以不配置转发设备与转发测点，默认转发所有的采集点。这在情况下跳过配置转发设备和转发测点的配置。

新建设备¶

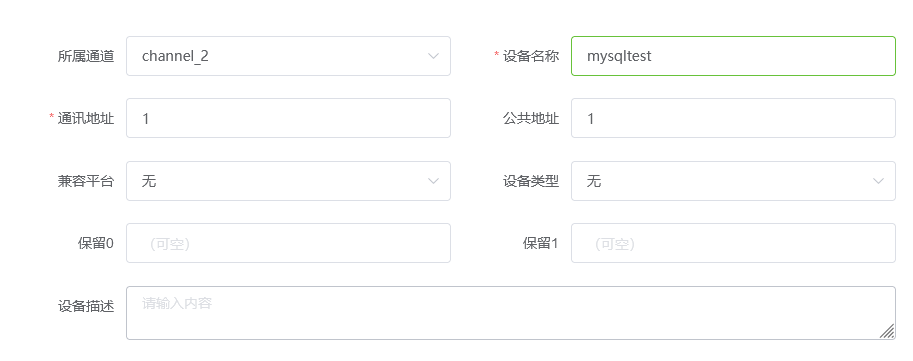

新建一个转发设备，可以根据需要设置设备名称参数，其他参数无需设置。

新建测点¶

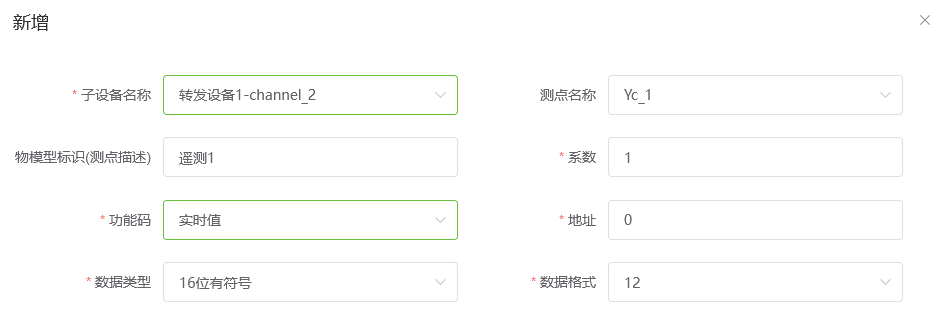

按照需要把需要转发的测点加入即可。

竖向建表与横向建表¶

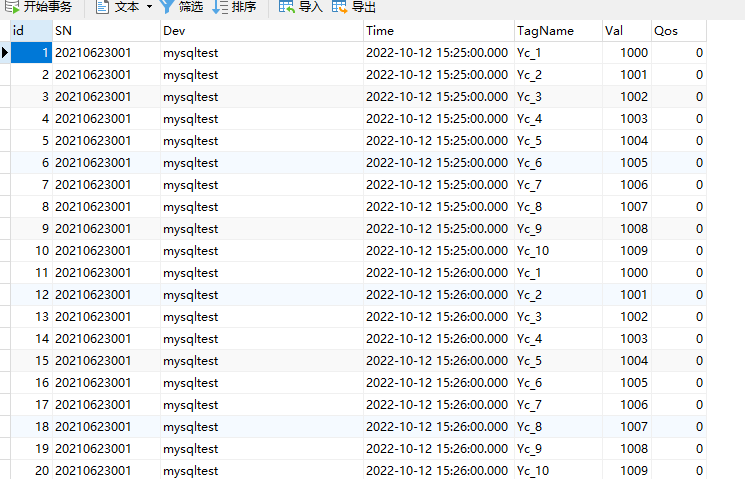

竖向建表时，测点作为数据行插入数据，如下图所示(质量Qos，0意为good，其它值均意为bad)。

横向建表把测点名作为数据列名，要求转发测点数量不得超过1000点，超过的转发测点将不会被转发。如下图所示:

警告

当修改了规约参数中与数据库表字段相关的参数时，如建表方式，插入网关编号，插入设备名这类参数时，要修改表名，或在工程下发之前对数据库做好备份。否则当工程下发重启后，驱动发现需要操作的表和现存的表结构不一致，会删除掉现存的表，从而现有的数据丢失。

本地配置说明¶
