uart101slave¶

云端配置(串口101从站转发)¶

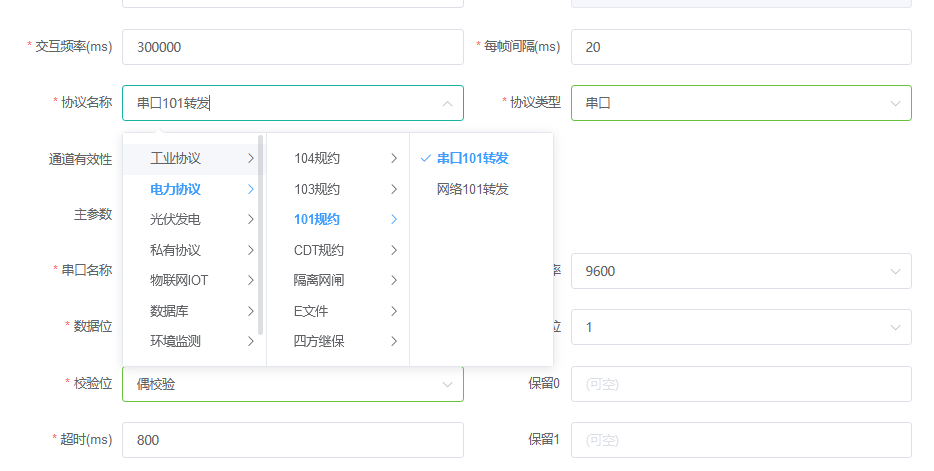

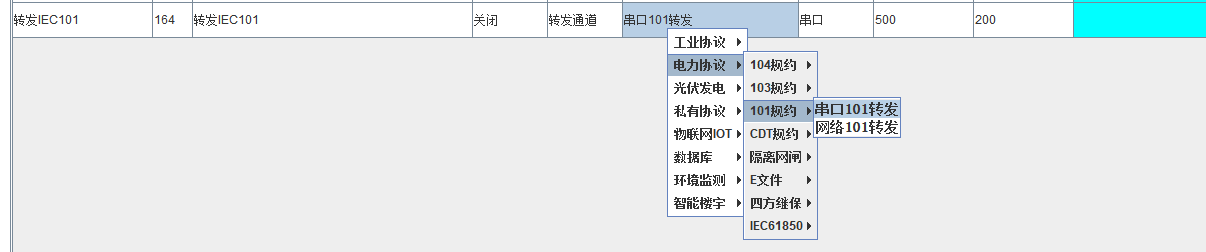

新建一个转发通道，协议选择串口101转发，串口通信参数按照现场实际情况配置。

[规约特征]。

编号	参数描述	说明
0	传输模式	0 非平衡传输，1 平衡模式
1	RTU从站地址长度	可配置为1或2，要与接入的主站相同
2	传输原因长度	可配置为1或2，要与接入的主站相同
3	信息体地址长度	可配置为1或2，要与接入的主站相同
4	站点角色	可配置为:0 从动站,1 主动站。
7	支持对时	0 不支持，1 支持。不支持对时配置下，会对主站下发的对时报文发送否定应答
10	加密模块类型	经过加密模块上传，且加密模块是按海南加密协议通讯时，需要在此配置

提示

非平衡传输规则下，在分层系统系统中，任何中间节点在面向外站方向，它是启动站，在面向控制方向，它是从动站。一般情况下网关作为从动站。

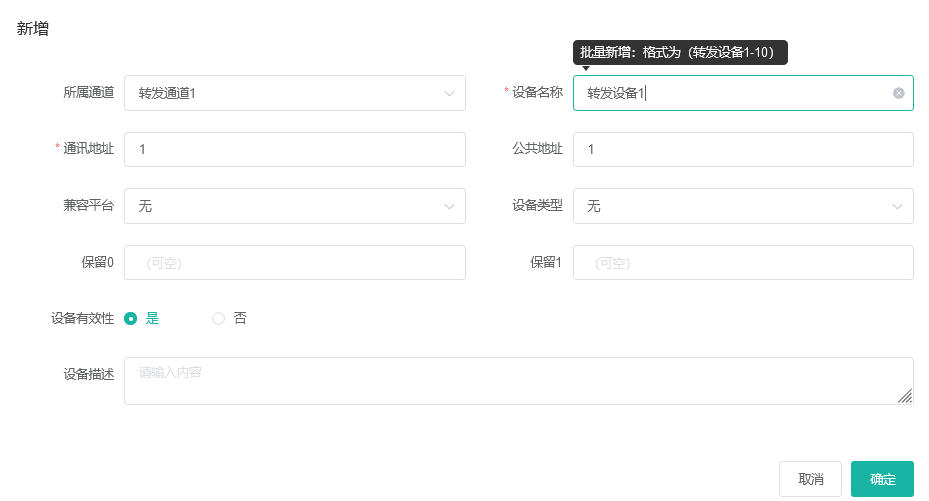

在非平衡传输模式下，一个转发通道只能建一个转发设备，在平衡传输模式下，一个转发通道可以建立多个转发设备,通信地址需要配置101链路地址。

如果配置了海南加密，公共地址配置加密模块的中心编号.

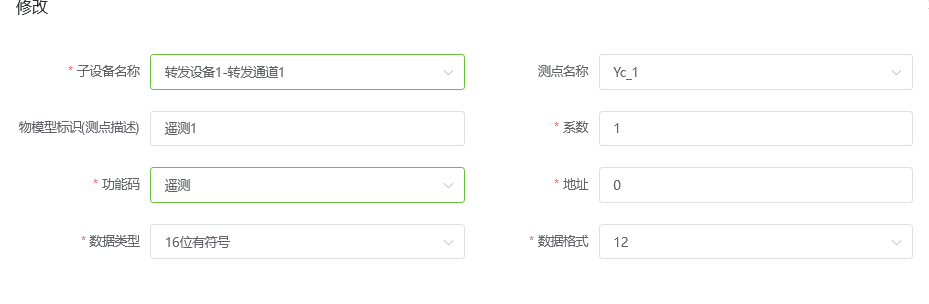

举例转发一个遥测点，其101寄存器地址为4001H，新建一个测点，功能码选择遥测，地址填0(即4001H减去101遥测基地址4001H)，数据类型与数据格式保持默认即可(统一转出类型为短浮点型)，转发系数按需配置，在实际发送的值是采集值乘上转发系数。

提示

101转发的基址:遥测=4001H,遥信=1H,遥脉=0C01H。
