7.实现sqlite历史数据存储

说明

举例现在有两个通道两个设备需存储数据，协议为任意两个采集协议。

接下来我们用python来实现数据存储。

构造数据存储脚本

创建sqlite数据库并连接

使用python自带的sqlite3模块，使用sqlite3.connect()函数连接数据库。数据库名称根据需要自行修改。

提示

连接时一定要把check_same_thread参数设置为False。防止数据库执行操作时线程冲突

Python
1
2
3
4
5
6
    # 数据库路径 最后为数据库名称
    route = r'/his/python/sqlite.db'
    # 连接数据库
    conn = sqlite3.connect(route, check_same_thread=False)
    # 创建游标
    cur = conn.cursor()

建表

连接数据库后创建表结构，示例中按设备名创建表，测点名为字段名。实际表结构根据实际需求创建，示例如下述片段所示：

Python
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
# 创建表
def create_table(chal_list):
    for chl_name in chal_list:
        dev_count = c4py.get_dev_count(chl_name.encode())
        # 创建一个长度为 dev_count 的数组
        device_info_array = (c4py.DeviceInfo * dev_count)()
        c4py.get_dev_array(chl_name.encode(), device_info_array)
        # 遍历设备，获取设备名建表
        for device_info in device_info_array:
            device_name = device_info.dev_name.decode()
            sql = 'CREATE TABLE {} (ID INTEGER PRIMARY KEY AUTOINCREMENT, TIME VARCHAR(100), CHAL VARCHAR(100))'.format(device_name)
            cur.execute(sql)   # 根据设备名建表
            conn.commit()
            # 创建一个长度为 tag_count 的数组
            tag_count = c4py.get_tag_count(device_info.dev_name)
            tag_info_array = (c4py.TagInfo * tag_count)()
            c4py.get_tag_array(device_info.dev_name, tag_info_array)
            # 遍历测点，获取测点名创建字段
            for tag_info in tag_info_array:
                tag_name = tag_info.base.tag_name.decode()
                sql_tag = 'ALTER TABLE {} ADD {} VARCHAR(100)'.format(device_name, tag_name)
                cur.execute(sql_tag)
                conn.commit()

建表后，表结构如下图所示：

获取转发测点参数

取设备参数

首先使用get_dev_count函数得到通道下的设备数量，然后创建相应数量的设备数组，再使用get_dev_array函数取得设备参数。

Python
1
2
3
4
5
6
7
    #==========================================================
    #根据采集通道取其下的设备信息
    dev_count = c4py.get_dev_count(chl_name.encode())
    print("通道名称:"+ chl_name + "; dev count:" + str(dev_count))
    # 创建一个长度为 dev_count 的数组
    device_info_array = (c4py.DeviceInfo * dev_count)()
    c4py.get_dev_array(chl_name.encode(), device_info_array)

取测点参数

首先使用get_tag_count函数得到通道下的设备数量，然后创建相应数量的设备数组，再使用get_tag_array函数取得设备参数。

Python
1
2
3
4
5
6
7
    #==========================================================
    #根据设备取其下的测点信息
    tag_count = c4py.get_tag_count(device_info.dev_name)
    print("设备名称:"+ device_info.dev_name.decode() + ";tag count:"+ str(tag_count))
    # 创建一个长度为 tag_count 的数组
    tag_info_array = (c4py.TagInfo * tag_count)()
    c4py.get_tag_array(device_info.dev_name, tag_info_array)

数据操作

数据写入

获取测点字段名和测点的值，一一对应分别放入两个列表。保证测点名与测点值对应。

Python
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
# 整理数据并插入
def db_insertdata():
    for chl_name in chal_list:
        dev_count = c4py.get_dev_count(chl_name.encode())
        # 创建一个长度为 dev_count 的数组
        device_info_array = (c4py.DeviceInfo * dev_count)()
        c4py.get_dev_array(chl_name.encode(), device_info_array)
        # 遍历设备
        for device_info in device_info_array:
            timrstr = time.strftime('%Y-%m-%d %H:%M:%S', time.localtime(time.time()))
            col = ['TIME', 'CHAL']
            data = ["'{}'".format(timrstr), "'{}'".format(chl_name)]
            tag_count = c4py.get_tag_count(device_info.dev_name)
            tag_info_array = (c4py.TagInfo * tag_count)()
            c4py.get_tag_array(device_info.dev_name, tag_info_array)
            # 遍历测点
            for tag_info in tag_info_array:
                tag_name = tag_info.base.tag_name.decode()   # 测点名称
                tag_value = ctypes.c_float.from_address(ctypes.addressof(tag_info.p_tag_value.contents)).value   # 测点值
                # 对应写入列表中。注意数据格式！！！
                col.append(tag_name)
                data.append("'{}'".format(tag_value))
            # 整理数据为字符串
            col_num = ','.join(col)
            data_insert = ','.join(data)
            # 插入数据
            sql_insert = 'INSERT INTO {}({}) VALUES({})'.format(device_info.dev_name.decode(), col_num, data_insert)
            cur.execute(sql_insert)
            conn.commit()

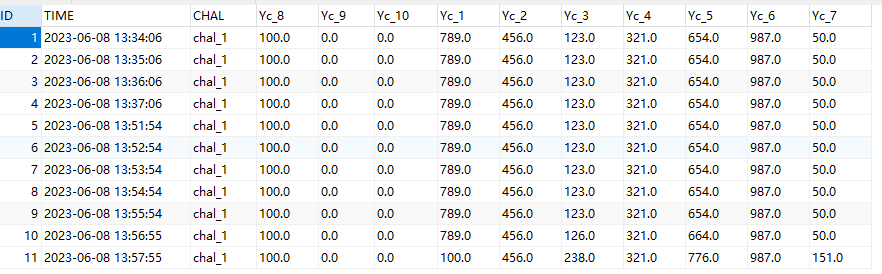

存储成功后数据库表中数据如下图：

数据删除

清除过期的历史数据。sql_delete参数中，DATETIME()函数可以写入参数，'-1 day'为一天前，可以根据需要自行修改删除几天前的数据。

Python
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
# 删除历史数据
def delete_hisdata():
    for chl_name in chal_list:
        dev_count = c4py.get_dev_count(chl_name.encode())
        # 创建一个长度为 dev_count 的数组
        device_info_array = (c4py.DeviceInfo * dev_count)()
        c4py.get_dev_array(chl_name.encode(), device_info_array)
        # 遍历设备删除各个表的过期数据
        for device_info in device_info_array:
            # 删除一天前的数据
            sql_delete = "DELETE FROM {} WHERE TIME < DATETIME('now', 'localtime', '-1 day')".format(device_info.dev_name.decode())
            cur.execute(sql_delete)
            conn.commit()

其它优化

系统信号处理

注册系统信号处理函数，来接收程序退出消息，以释放资源。

Python
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
#系统信号
app_exit_signal = 0

#系统信号处理函数
def handle_sigterm(signum, frame):
    global app_exit_signal
    app_exit_signal = signum

# 注册信号处理函数
signal.signal(signal.SIGTERM, handle_sigterm)
signal.signal(signal.SIGUSR1, handle_sigterm)

c4py.py_load_so()
c4py.global_init()
while True:
    #do something
    if app_exit_signal != 0:
        print("app exit signal: [{}]".format(app_exit_signal))
        break
#释放资源
c4py.global_release()

定时任务

示例中定每天00：30开始清理过期数据。运用schedule模块完成定时。具体代码如下：

Python
1
2
3
4
5
6
    #  定时执行删除
    schedule.every().day.at("00:30").do(delete_hisdata)
    # 开启定时
    while True:
        schedule.run_pending()
        time.sleep(5)

多线程

数据存储和删除为两个线程。所以用threading模块定义两个线程。

主线程：

Python
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
# 定义主线程方法 写入历史数据
def thread_main():
    # 数据写入
    while True:
        db_insertdata()
        time.sleep(60)

        if app_exit_signal != 0:
            print("app exit signal: [{}]".format(app_exit_signal))
            break

    conn.close()
    # 释放资源
    c4py.global_release()

第二线程：

Python
1
2
3
4
5
6
7
# 定义副线程方法 定时删除历史数据
def thread_delete():
    schedule.every().day.at("00:30").do(delete_hisdata)

    while True:
        schedule.run_pending()
        time.sleep(5)

创建线程

Python
1
2
3
4
5
6
7
8
9
    # 创建主线程 线程执行为thread_main()函数
    main = threading.Thread(target=thread_main, name='thread_main')
    # 创建第二线程 线程执行为thread_delete()函数
    delete = threading.Thread(target=thread_delete, name='thread_delete')
    # 主线程开启线程守护
    main.setDaemon(True)
    # 启动线程
    main.start()
    delete.start()

完整源码

Python
  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
import sqlite3
import ctypes
import c4py
import signal
import ptvsd
import time
import threading
import schedule


# 系统信号
app_exit_signal = 0

# 系统信号处理函数
def handle_sigterm(signum, frame):
    global app_exit_signal
    app_exit_signal = signum

# 创建表  字段有（id， 时间 varchar（100），通道 varchar(100) 测点信息varchar（255））
def create_table(chal_list):
    for chl_name in chal_list:
        dev_count = c4py.get_dev_count(chl_name.encode())
        # 创建一个长度为 dev_count 的数组
        device_info_array = (c4py.DeviceInfo * dev_count)()
        c4py.get_dev_array(chl_name.encode(), device_info_array)
        for device_info in device_info_array:
            device_name = device_info.dev_name.decode()
            sql = 'CREATE TABLE {} (ID INTEGER PRIMARY KEY AUTOINCREMENT, TIME VARCHAR(100), CHAL VARCHAR(100))'.format(device_name)
            cur.execute(sql)   # 根据设备名建表
            conn.commit()
            tag_count = c4py.get_tag_count(device_info.dev_name)
            tag_info_array = (c4py.TagInfo * tag_count)()
            c4py.get_tag_array(device_info.dev_name, tag_info_array)
            for tag_info in tag_info_array:
                tag_name = tag_info.base.tag_name.decode()
                sql_tag = 'ALTER TABLE {} ADD {} VARCHAR(100)'.format(device_name, tag_name)
                cur.execute(sql_tag)
                conn.commit()

# 整理数据并插入
def db_insertdata():
    for chl_name in chal_list:
        dev_count = c4py.get_dev_count(chl_name.encode())
        # 创建一个长度为 dev_count 的数组
        device_info_array = (c4py.DeviceInfo * dev_count)()
        c4py.get_dev_array(chl_name.encode(), device_info_array)
        for device_info in device_info_array:
            timrstr = time.strftime('%Y-%m-%d %H:%M:%S', time.localtime(time.time()))
            col = ['TIME', 'CHAL']
            data = ["'{}'".format(timrstr), "'{}'".format(chl_name)]
            tag_count = c4py.get_tag_count(device_info.dev_name)
            tag_info_array = (c4py.TagInfo * tag_count)()
            c4py.get_tag_array(device_info.dev_name, tag_info_array)
            for tag_info in tag_info_array:
                tag_name = tag_info.base.tag_name.decode()
                tag_value = ctypes.c_float.from_address(ctypes.addressof(tag_info.p_tag_value.contents)).value
                col.append(tag_name)
                data.append("'{}'".format(tag_value))
            col_num = ','.join(col)
            data_insert = ','.join(data)
            sql_insert = 'INSERT INTO {}({}) VALUES({})'.format(device_info.dev_name.decode(), col_num, data_insert)
            cur.execute(sql_insert)
            conn.commit()

# 删除历史数据
def delete_hisdata():
    for chl_name in chal_list:
        dev_count = c4py.get_dev_count(chl_name.encode())
        # 创建一个长度为 dev_count 的数组
        device_info_array = (c4py.DeviceInfo * dev_count)()
        c4py.get_dev_array(chl_name.encode(), device_info_array)
        for device_info in device_info_array:
            # 删除一天前的数据
            sql_delete = "DELETE FROM {} WHERE TIME < DATETIME('now', 'localtime', '-1 day')".format(device_info.dev_name.decode())
            cur.execute(sql_delete)
            conn.commit()

# 主线程 写入历史数据
def thread_main():
    # 数据写入
    while True:
        db_insertdata()
        time.sleep(60)

        if app_exit_signal != 0:
            print("app exit signal: [{}]".format(app_exit_signal))
            break

    conn.close()
    # 释放资源
    c4py.global_release()

# 副线程 定时删除历史数据
def thread_delete():
    schedule.every().day.at("00:30").do(delete_hisdata)

    while True:
        schedule.run_pending()
        time.sleep(5)

if __name__ == "__main__":
    # 注册信号处理函数
    signal.signal(signal.SIGTERM, handle_sigterm)
    signal.signal(signal.SIGUSR1, handle_sigterm)
    #==========================================================
    #启动调试，等待调试器附加，正式运行时注释下述两行
    ptvsd.enable_attach(address=('0.0.0.0', 5678))
    ptvsd.wait_for_attach()
    #==========================================================
    #库初始化
    c4py.py_load_so()
    print("c4py version:" + c4py.C4PY_VERSION)
    c4py.global_init()
    #==========================================================
    # 创建数据库并连接
    route = r'/his/python/sqlite.db'
    conn = sqlite3.connect(route, check_same_thread=False)
    cur = conn.cursor()
    chal_list = ['chal_1', 'chal_2']
    # 建表
    create_table(chal_list)
    # 创建主线程
    main = threading.Thread(target=thread_main, name='thread_main')
    # 创建第二线程
    delete = threading.Thread(target=thread_delete, name='thread_delete')
    main.setDaemon(True)
    # 启动线程
    main.start()
    delete.start()
