tianxinLLJ¶
云端配置(天信流量计采集)¶
新建通道¶

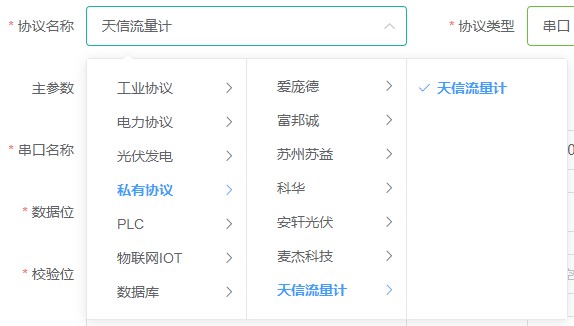

新建一个采集通道，协议选择天信流量计，主参数中，串口名称按照网关实际的接线情况选择对应的COM口(COM1对应A1、B1，以此类推)，其它参数如无特殊要求保持默认即可；
注意
天信流量计协议支持3中通信协议:CPU卡流量计通信协议,天信协议V1.2和天信协议V1.3。

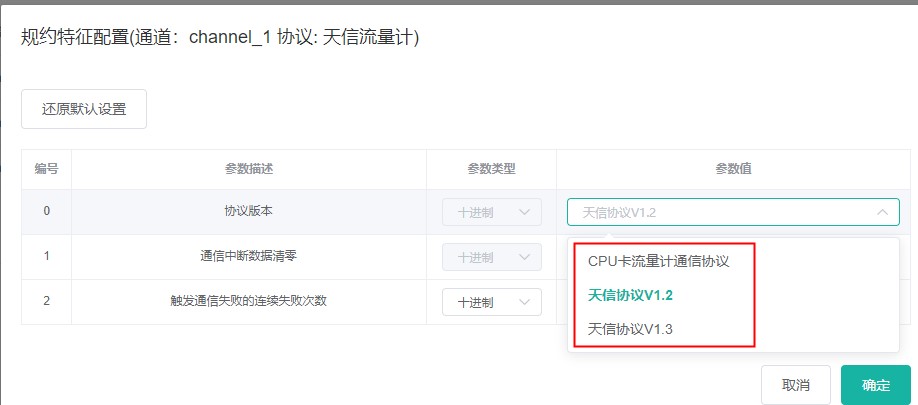

本协议默认在规约特征里配置了协议版本为“天信协议V1.2”。如果需要配置成另外2种协议，在协议版本中选择成需要的协议即可。
新建设备¶

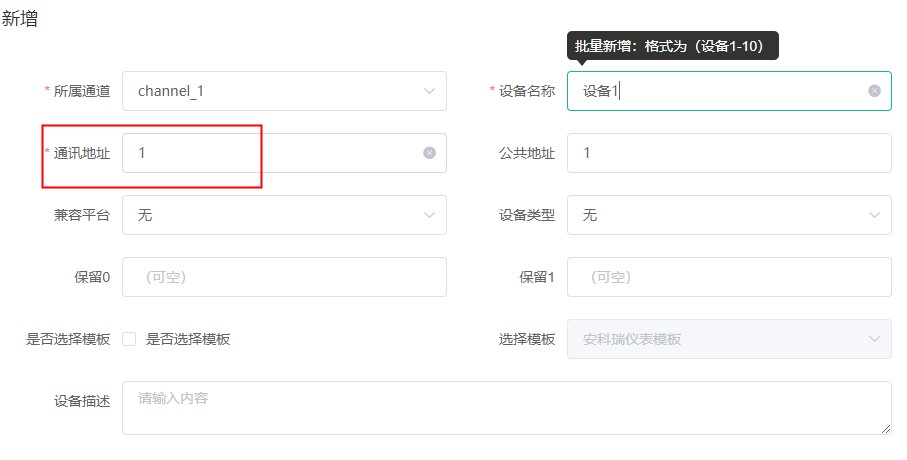

新建一个设备，自定义设备名称，通讯地址填写天信流量计的子机号，其余参数留空即可。
新建测点¶

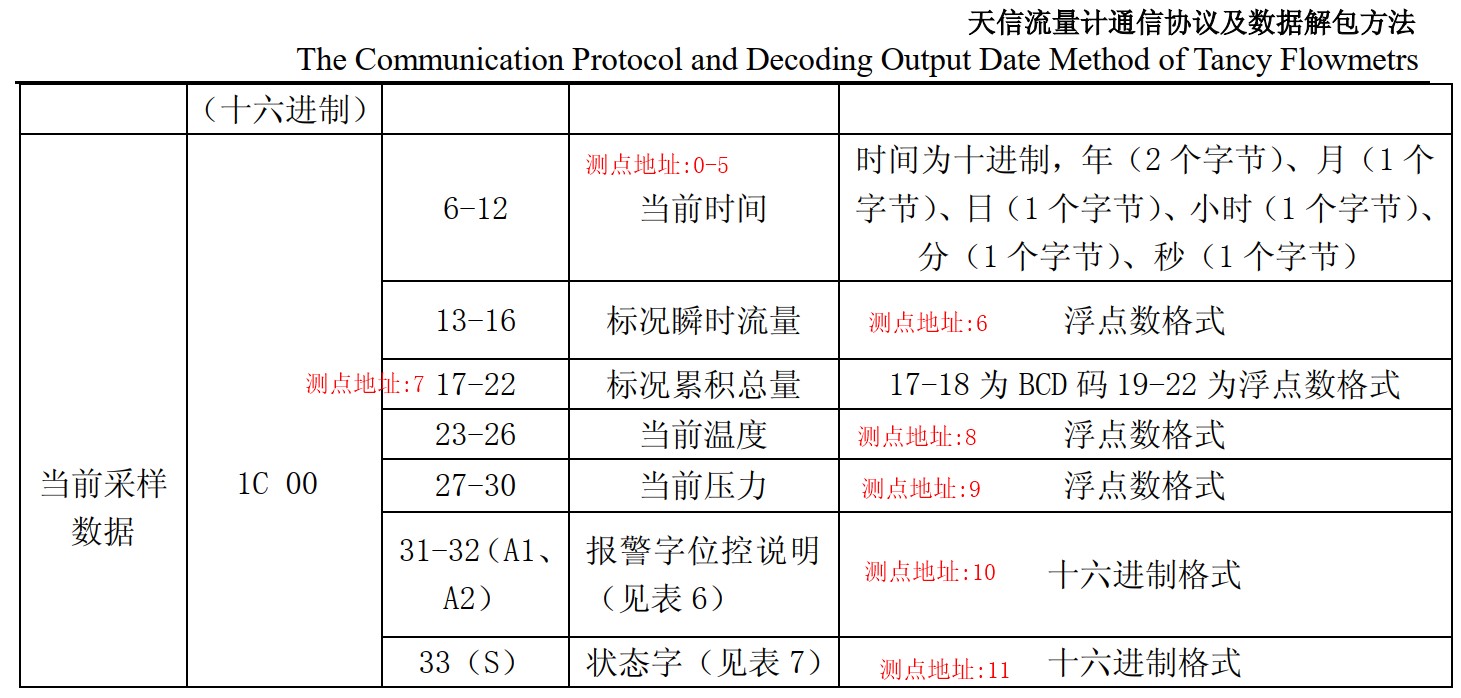

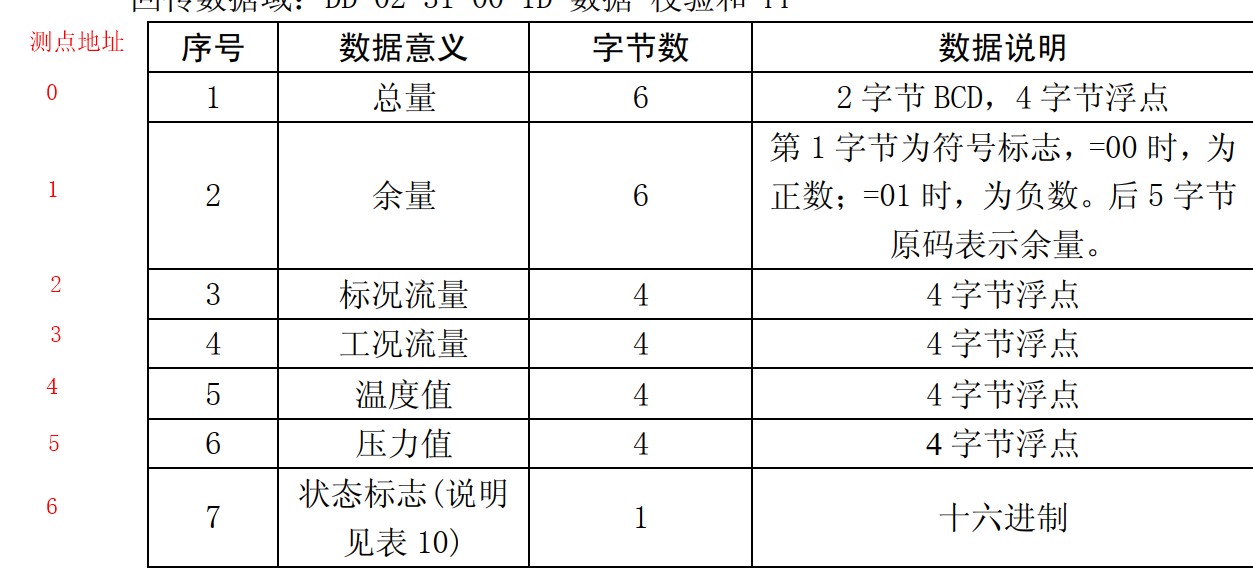

测点的地址按照《天信流量计通信协议及数据解包方法》中定义的数据顺序来排序，协议中的点表见下面两张图片。

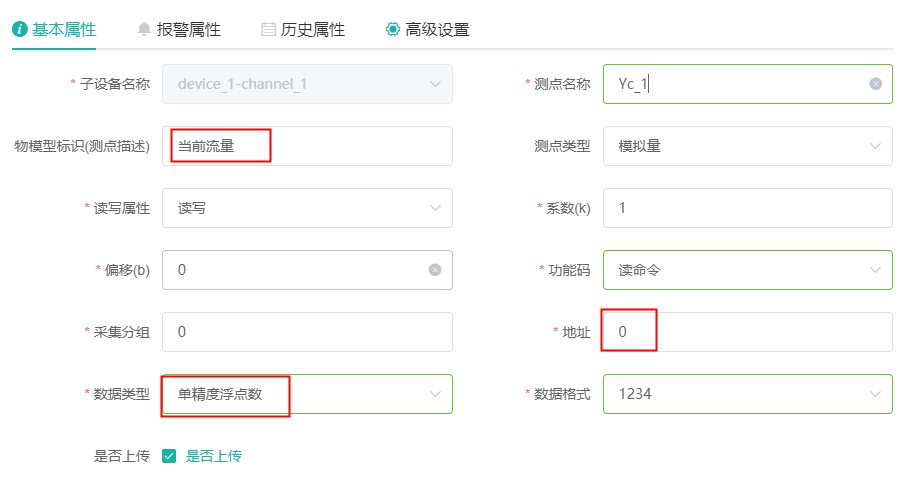

举例建一个读取天信协议V1.2当前流量的测点，则新建一个读命令测点，地址填0，数据类型填单精度浮点即可。其他测点的读取类似，只需要修改测点地址即可。
提示
目前天信协议只支持读取命令，不支持写命令。
注意
对于天信协议V1.3中的报警字位和状态字的读取，如果需要解析到位，那么在基本属性页，数据类型为按对应数据的字节数选择，在高级设置页中，勾选按位取值，起始位和终止位都选对应的相应的位序号即可。
本地配置(天信流量计采集)¶
新建通道¶

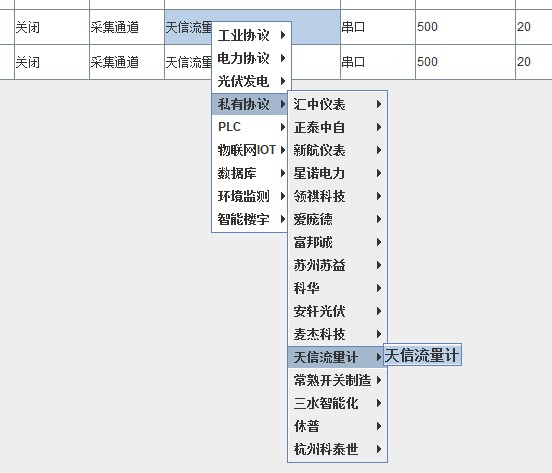

新建一个采集通道，协议选择天信流量计，主参数中，串口名称按照网关实际的接线情况选择对应的COM口(COM1对应A1、B1，以此类推)，其它参数如无特殊要求保持默认即可；
注意
天信流量计协议有2个版本:CPU卡流量计通信协议,天信协议V1.2和天信协议V1.3。
本协议默认在规约特征里配置了协议版本为“120”即天信协议V1.2。如果需要采集天信协议V1.3，把该参数配置为130即可。如果需要采集CPU卡流量计通信协议，把该参数配置为0即可。
新建设备¶
新建一个设备，自定义设备名称，通讯地址填写天信流量计的子机号，其余参数留空即可。
新建测点¶

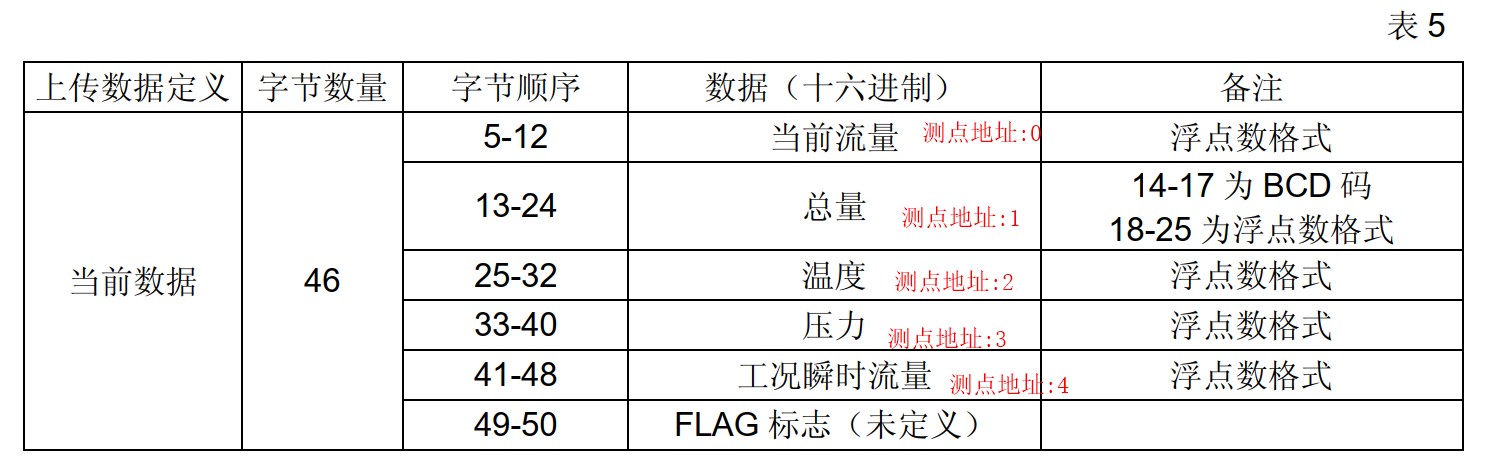

测点的地址按照《天信流量计通信协议及数据解包方法》中定义的数据顺序来排序，协议中的点表见下面两张图片。

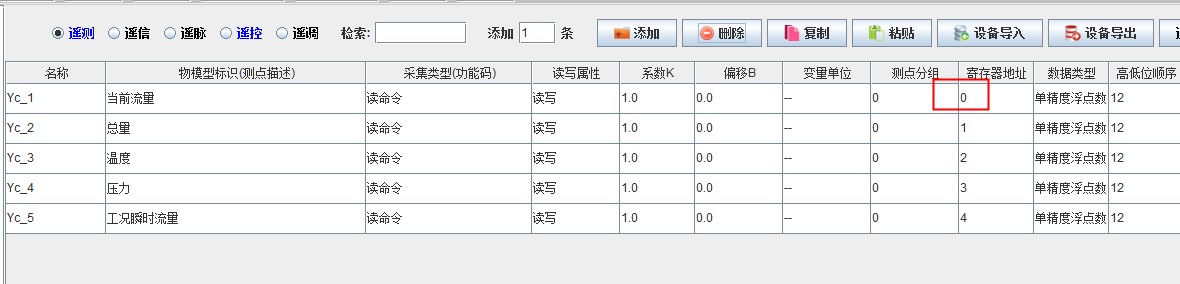

举例建一个读取天信协议V1.2的当前流量测点，则新建一个读命令测点，地址填0，数据类型填单精度浮点即可。其他测点的读取类似，只需要修测点地址即可。
提示
目前天信协议只支持读取命令，不支持写命令。
注意
对于天信协议V1.3中的报警字位和状态字的读取，如果需要解析到位，那么在基本属性页，数据类型为按对应数据的字节数选择，在高级设置页中，勾选按位取值，起始位和终止位都选对应的相应的位序号即可。
