万能采集协议¶

云端配置(万能采集协议)¶

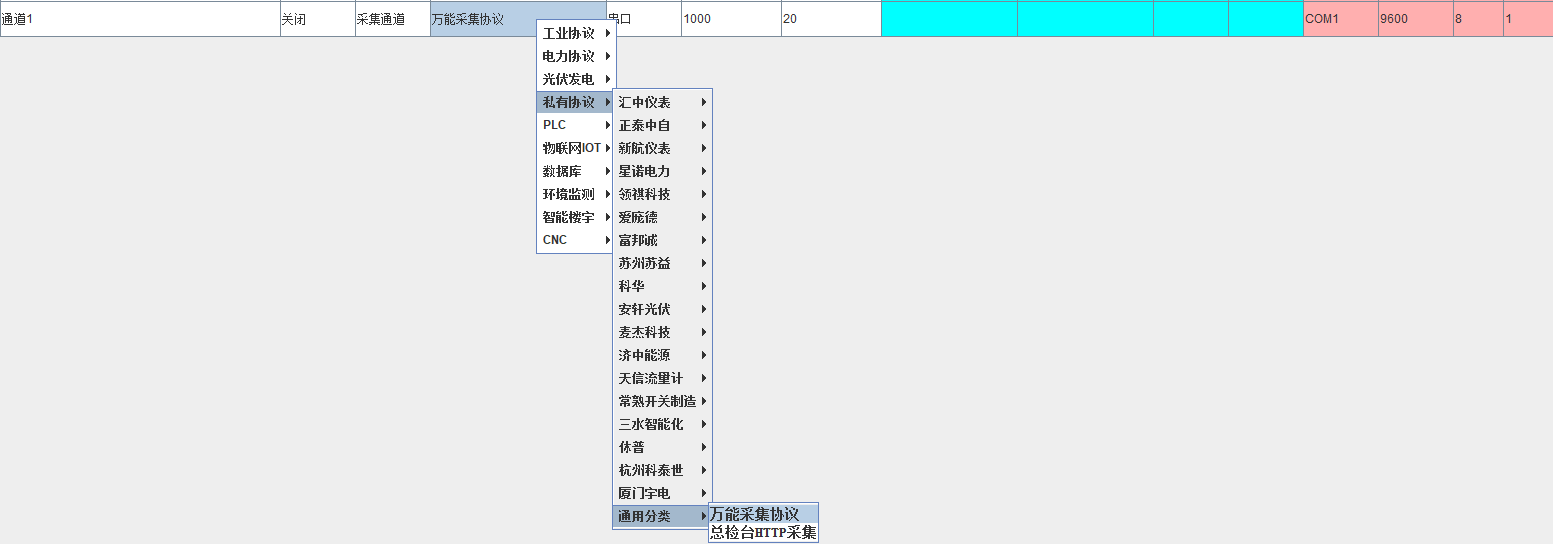

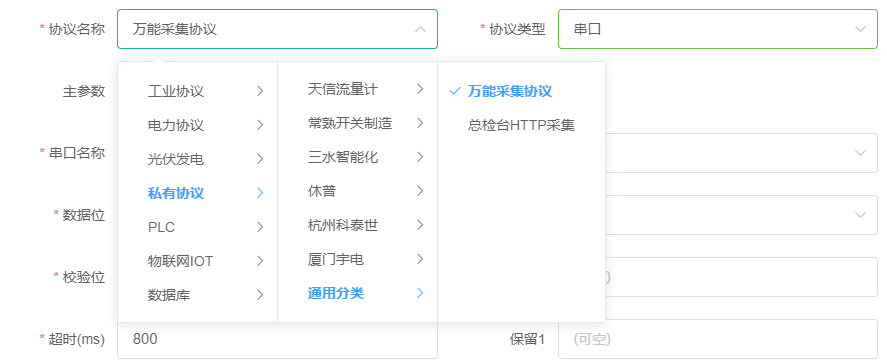

新建一个采集通道，协议选择万能采集协议，本驱动用于一些报文简单的通信协议，可以实现由客户自己组包发送、自己解析报文，目前仅支持串口类型。

例：通过本万能采集协议，实现标准modbus-rtu采集协议功能。

现有modbus从站地址为18，要以03功能码读取寄存器地址为20-30、04功能码读取寄存器地址为40-50的数据；

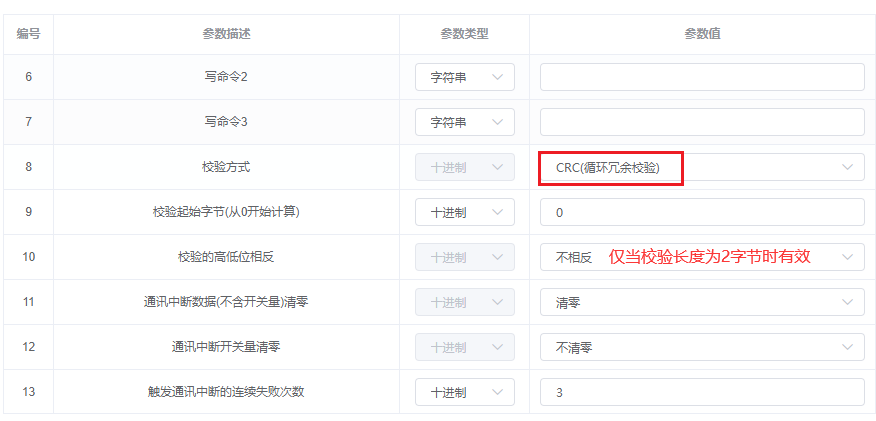

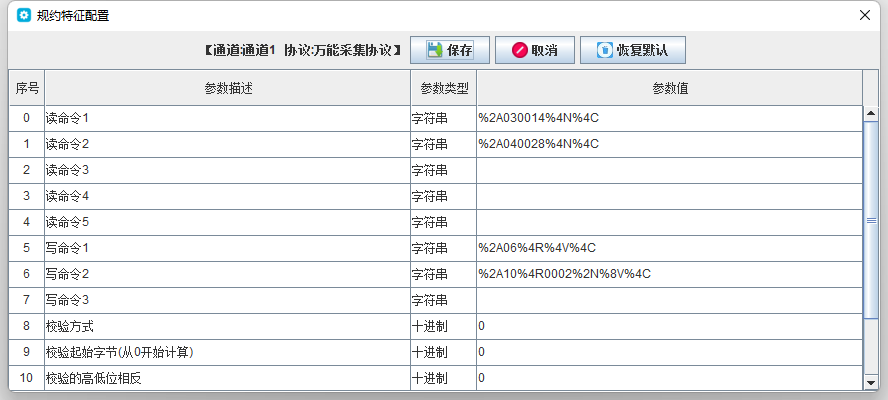

打开规约特征配置界面，配置读命令以及校验方式；

提示

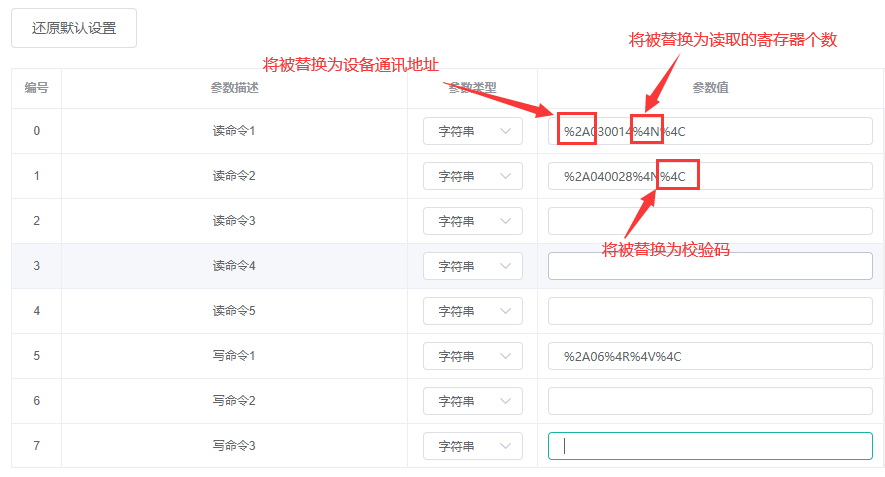

规约特征配置中的命令均为十六进制，以字符串的形式表示，且区分大小写(通配符中的字母为大写，十六进制报文中的a-f为小写)，2个字符串合为1个字节，

例如字符串a3代表十六进制的0xa3，为1个字节长度。

通配符说明如下：

符号	描述
%?A	将被替换为设备通讯地址(Address)，?处填写字符串长度，下同
%?P	将被替换为设备公共地址(Public Address)
%?R	将被替换为同一命令下最小的寄存器地址(Register Address)
%?V	将被替换为要写的值(Value)
%?N	读命令中将被替换为测点的个数，写命令中将被替换为写入字节的个数(Number)
%?C	将被替换为校验码(Check)

举例

%号后面的?，为数字，代表字符串长度，

例如设备地址为5，通配符为%2A，那么实际发出去的报文就是1字节的05；

例如寄存器个数为3，通配符为%4N，那么实际发出去的报文就是2字节的0003；

该长度肯定为偶数。

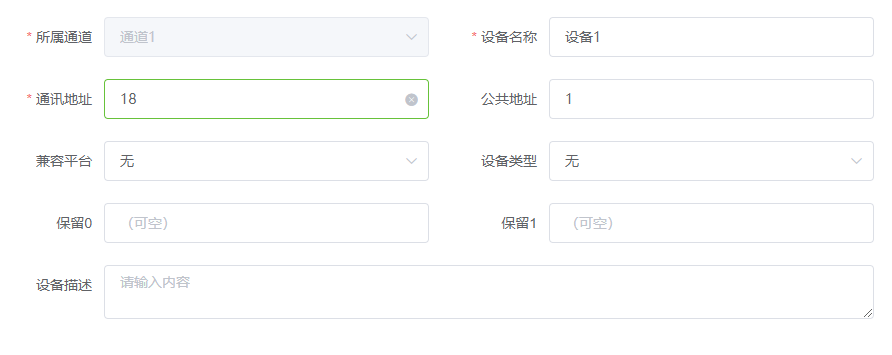

新建一个采集设备，设备通讯地址填写例子中的18。

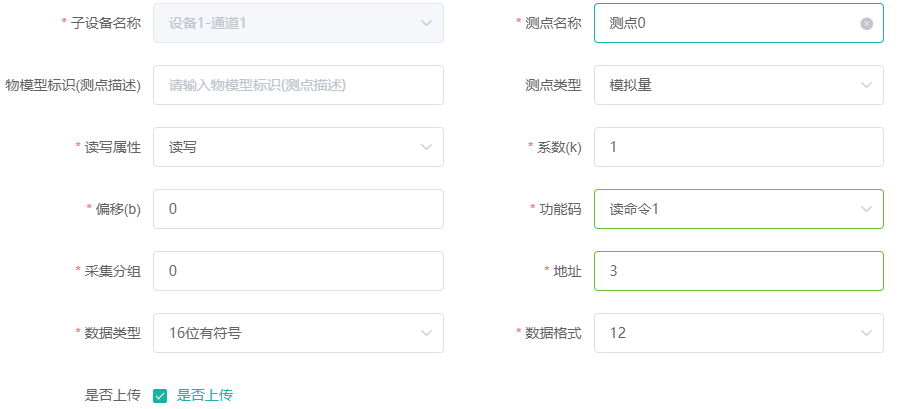

新建一个测点，功能码选择读命令1(和规约特征中的参数相匹配)，地址填写3，数据类型与数据格式以实际情况填写；

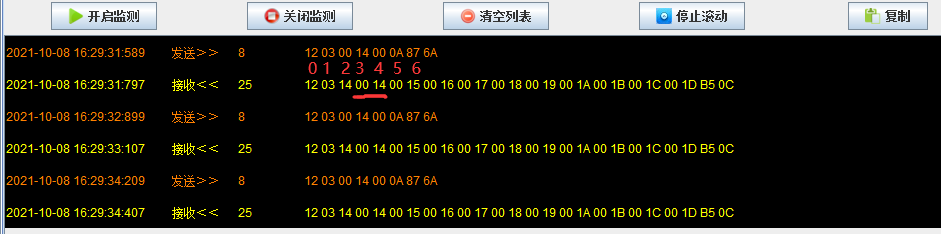

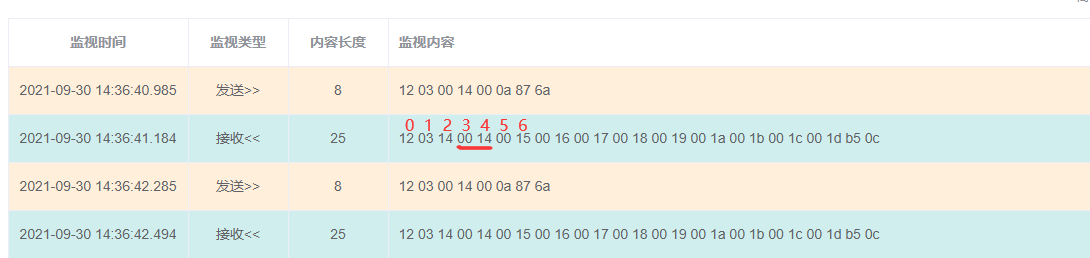

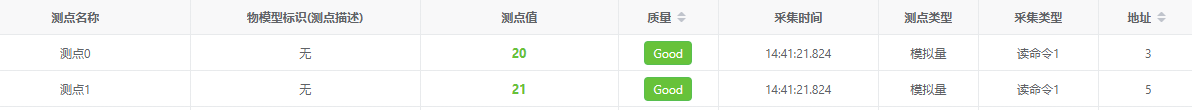

按照上图配置的测点，当收到报文后，会从报文的第3个字节(首个字节从0开始计算)开始，按照16位有符号进行解析，其值为20；下一个寄存器，地址应该为5，其值为21，以此类推。

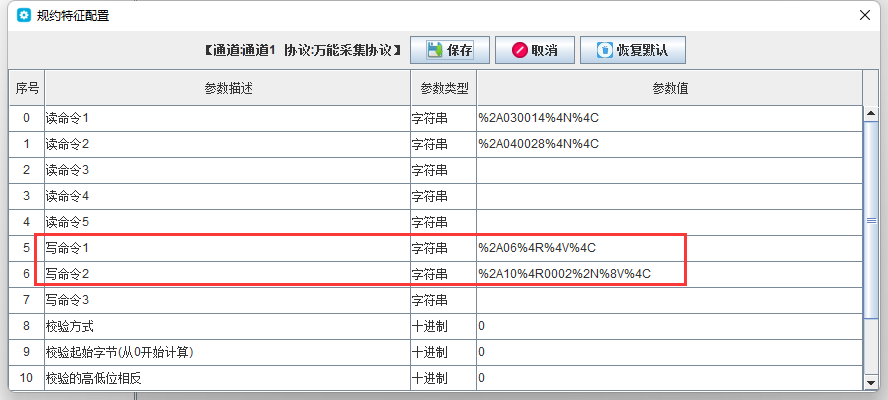

模拟06和10功能码写值，规约特征配置如下：

写命令1实现了06功能码写值。

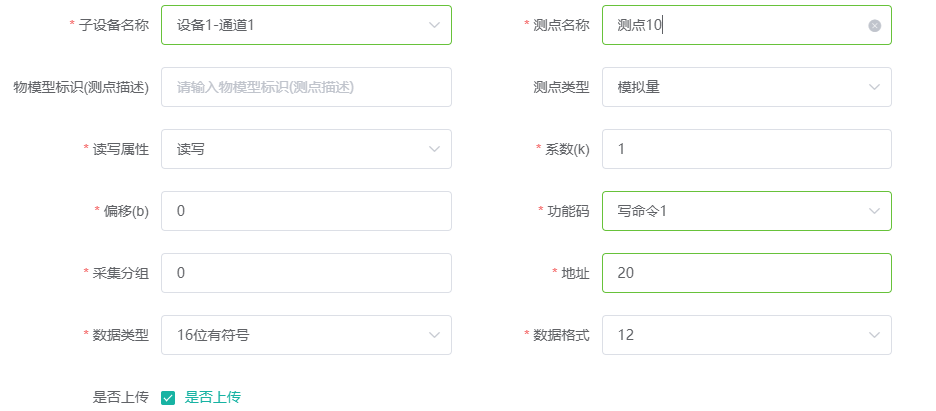

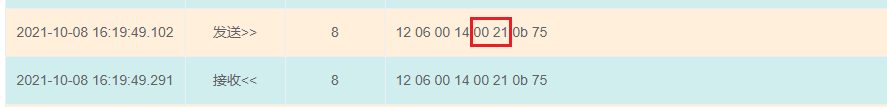

对地址为20的寄存器写入十进制的33，数据类型为16位有符号，报文如下：

写命令2实现了10功能码写值。

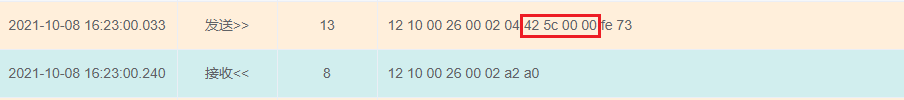

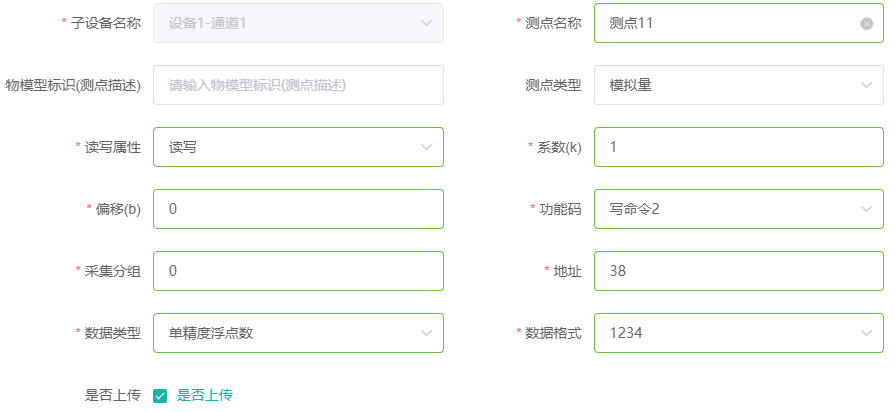

对地址为38的寄存器写入十进制的55，数据类型为单精度浮点数，报文如下：
