SV_master¶
云端配置说明¶
新建通道¶

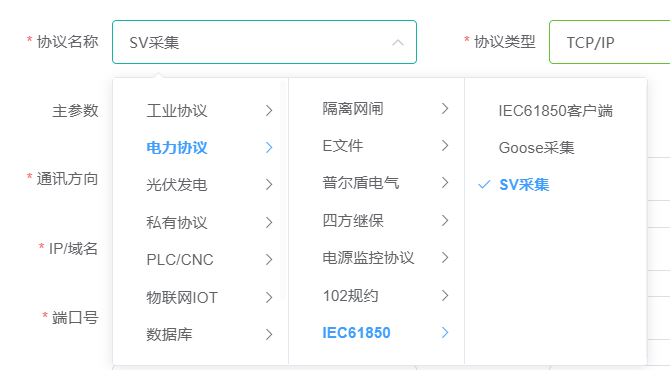

新建一个SV采集通道,协议选择SV采集。其他参数无需设置。
设置规约参数¶
序号 | 参数描述 | 说明 |
---|---|---|
0 | 监听网卡 | 该通道的SV数据接入网口 |
1 | APPID | 接收的SV报文的APPID,该APPID的获取后面会详述 |
2 | 通信中断数据清零(不含遥信) | 检测到SV通信中断后,清除遥信以外的测点的值 |
3 | 通信中断遥信清零 | 检测到SV通信中断后,清除遥信测点的值 |
4 | 质量码字节数 | SV报文中每个值后面跟随的质量码字节数,一般不需要配置 |
5 | 采样平均值次数 | 实时值进行平均值计算时的采集次数。需要对实时值进行平均值计算时配置为大于0的值即可 |

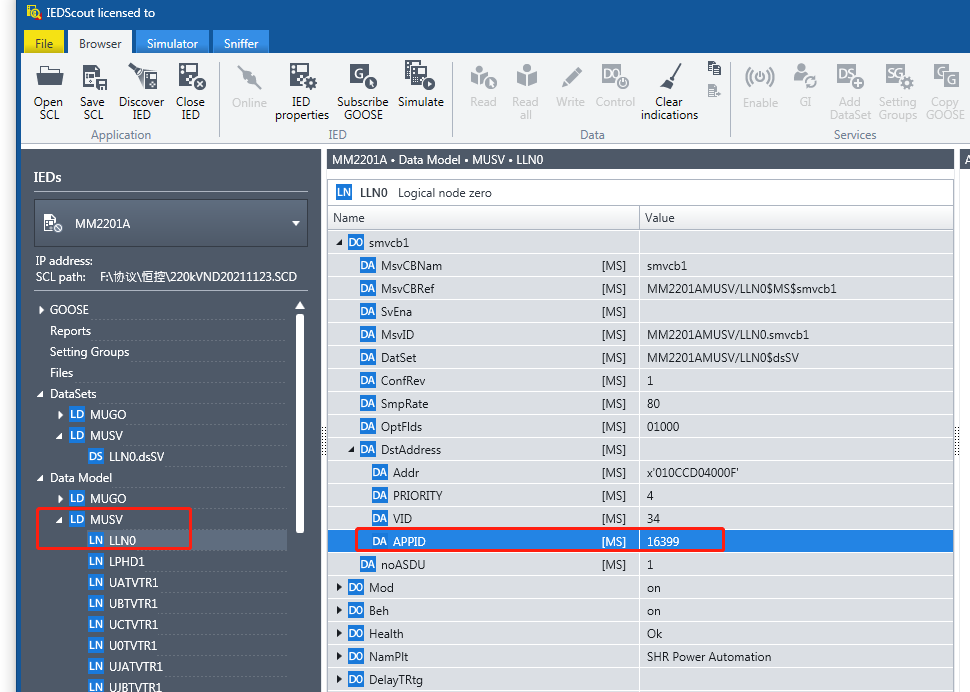

SV的APPID可以用IEDScout软件打开客户提供的ICD/SCD文件,找到需要采集的SV逻辑设备的LLN0节点,然后找到其中的smvcb信息中的APPID的值,然后把它转换成十六进制填写到规约参数中即可。
新建设备¶

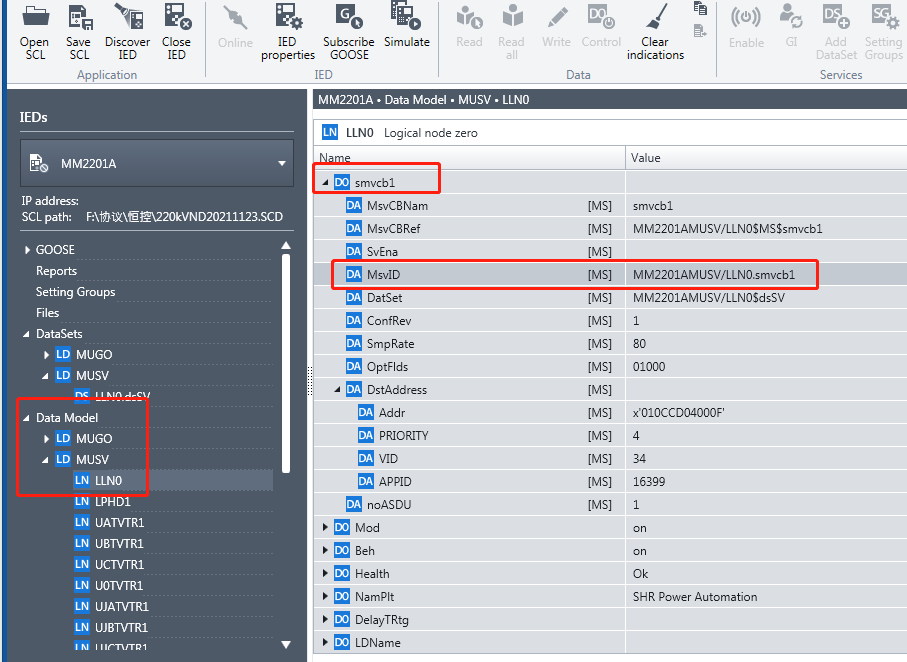

在采集SV数据时,一个SV数据集对应一个设备。需要接收一个SV数据集的数据时,就需要新建一个设备,自定义设备名称,通讯地址填写smvID其余参数留空即可。smvID可以用IEDScout软件打开客户提供的ICD/SCD文件,找到需要采集的SV逻辑设备的LLN0节点,然后找到其中的smvcb信息中的MsvID,如下图所示.
新建测点¶

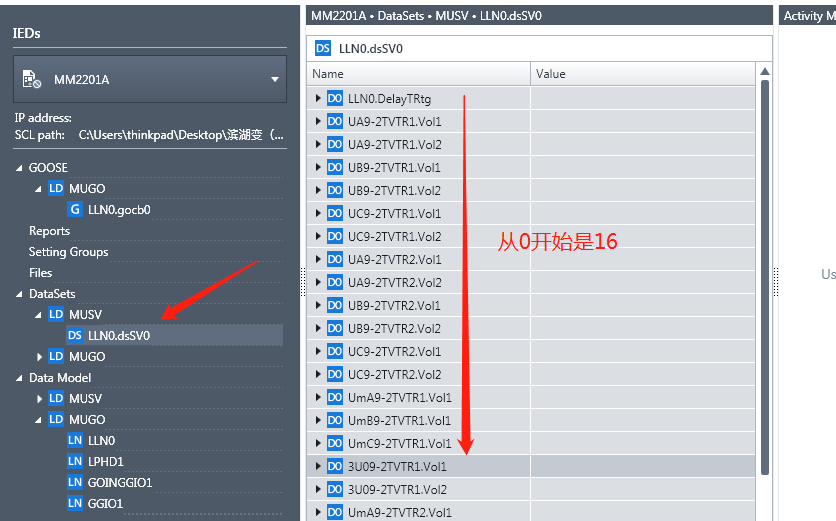

建好设备后,在SV数据集中选取需要读取的值,数据集中的一个值对应一个测点。测点按照SV数据集中的顺序来建立采集点,采集点的地址填该测点在数据集中的字节偏移,测点数据类型按照实际类型来填写。如下图所示的一个SV数据集,每一项数据包含一个整型和一个质量码,因此每个数据项占用8字节,图中的测点序号是16,它对应的采集点的地址是128:
提示
功能码有效值是驱动在接收过程中根据SV报文中的smpCnt序号来进行计算,当smpCnt在增加时,每次值取绝对值进行累加,等待smpCnt变小,说明一次完整的SV采样值传输完毕,把此时的累积结果取平均值作为有效值输出到测点上,例如采样率是4000的SV控制块,会在一秒钟发送smpCnt从0~3999共4000个采样报文,驱动在收到3999->0这个报文时,计算出结果。实时值则是把每次接收到的SV报文的值输出给测点,如果在规约参数中配置了采样平均值次数大于零,则会对其配置的次数进行去平均值。
本地配置说明¶
新建通道¶

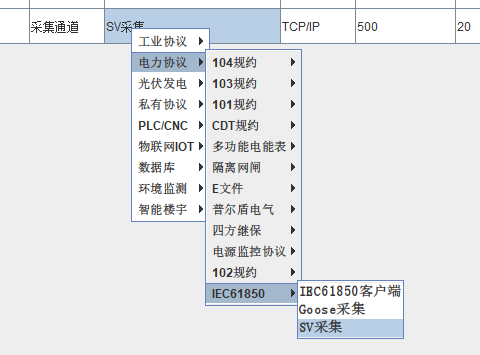

新建一个SV采集通道,协议选择SV采集。其他参数无需设置。
设置规约参数¶
序号 | 参数描述 | 说明 |
---|---|---|
0 | 监听网卡 | 该通道的SV数据接入网口 |
1 | APPID | 接收的SV报文的APPID,该APPID的获取后面会详述 |
2 | 通信中断数据清零(不含遥信) | 检测到SV通信中断后,清除遥信以外的测点的值 |
3 | 通信中断遥信清零 | 检测到SV通信中断后,清除遥信测点的值 |
4 | 质量码字节数 | SV报文中每个值后面跟随的质量码字节数,一般不需要配置 |
5 | 采样平均值次数 | 实时值进行平均值计算时的采集次数。需要对实时值进行平均值计算时配置为大于0的值即可 |
SV的APPID可以用IEDScout软件打开客户提供的ICD/SCD文件,找到需要采集的SV逻辑设备的LLN0节点,然后找到其中的smvcb信息中的APPID的值,然后把它转换成十六进制填写到规约参数中即可。
新建设备¶

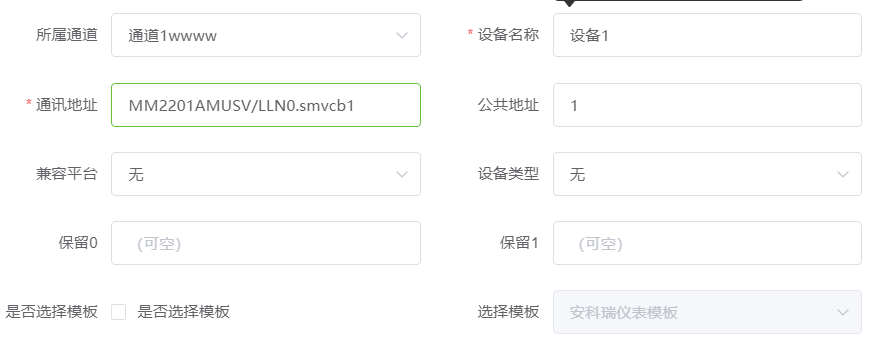

在采集SV数据时,一个SV数据集对应一个设备。需要接收一个SV数据集的数据时,就需要新建一个设备,自定义设备名称,通讯地址填写smvID其余参数留空即可。smvID可以用IEDScout软件打开客户提供的ICD/SCD文件,找到需要采集的SV逻辑设备的LLN0节点,然后找到其中的smvcb信息中的MsvID,如下图所示.
新建测点¶
建好设备后,在SV数据集中选取需要读取的值,数据集中的一个值对应一个测点。测点按照SV数据集中的顺序来建立采集点,采集点的地址填该测点在数据集中的字节偏移,测点数据类型按照实际类型来填写。如下图所示的一个SV数据集,每一项数据包含一个整型和一个质量码,因此每个数据项占用8字节,图中的测点序号是16,它对应的采集点的地址是128:
提示
功能码有效值是驱动在接收过程中根据SV报文中的smpCnt序号来进行计算,当smpCnt在增加时,每次值取绝对值进行累加,等待smpCnt变小,说明一次完整的SV采样值传输完毕,把此时的累积结果取平均值作为有效值输出到测点上,例如采样率是4000的SV控制块,会在一秒钟发送smpCnt从0~3999共4000个采样报文,驱动在收到3999->0这个报文时,计算出结果。实时值则是把每次接收到的SV报文的值输出给测点,如果在规约参数中配置了采样平均值次数大于零,则会对其配置的次数进行去平均值。
