多用户表具协议k3¶

云端配置(多用户表具协议k3)¶

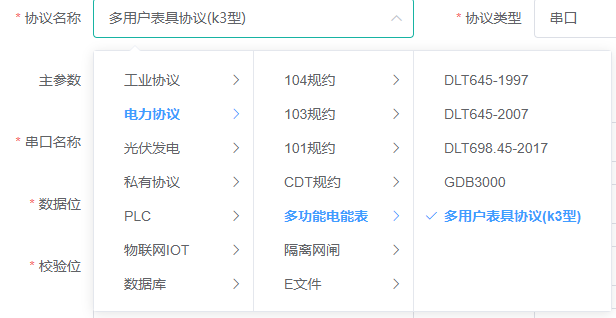

新建一个采集通道，协议选择多用户表具协议(K3)型，通道的交互频率、每帧间隔以及串口通信参数，根据实际情况配置；如下图：

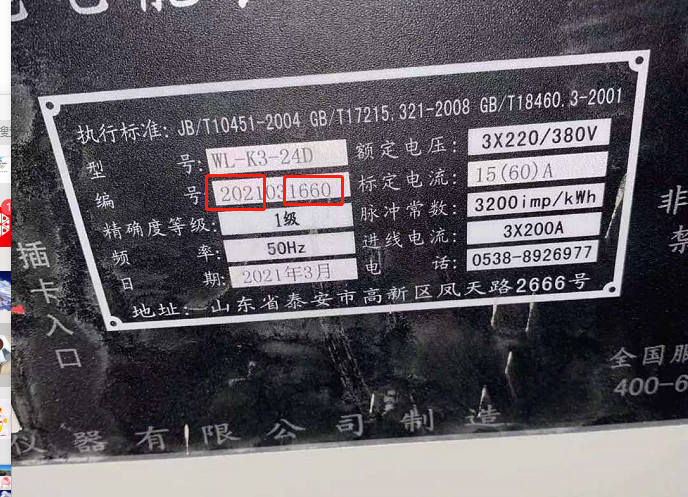

新建一个设备，自定义设备名称，设备通讯地址填表具的编号来设置，表具编号的头四位作为系统号，后四位作为表号，两者之间用"."(点号)分隔；

设备公共地址可以填写设备模型标识(需要上传到平台时才配置，要跟转发协议配合使用)，不影响采集。

提示

新建设备时，可以勾选是否选择模板，然后在右侧搜索表具即可选择系统预设的点表模板。

使用“多用户表具协议(k3)型”模版建立的设备，只需要修改测点的分组即可；

分组用于指定表具中的户号，合理取值范围是1~39(含)，不可设置成这个范围之外的值，否则采集将会出错；

在同一个设备下的测点都是采集同一个用户的数据，故分组号需要一致；

如下图所示，可以全选测点，批量设置测点分组。

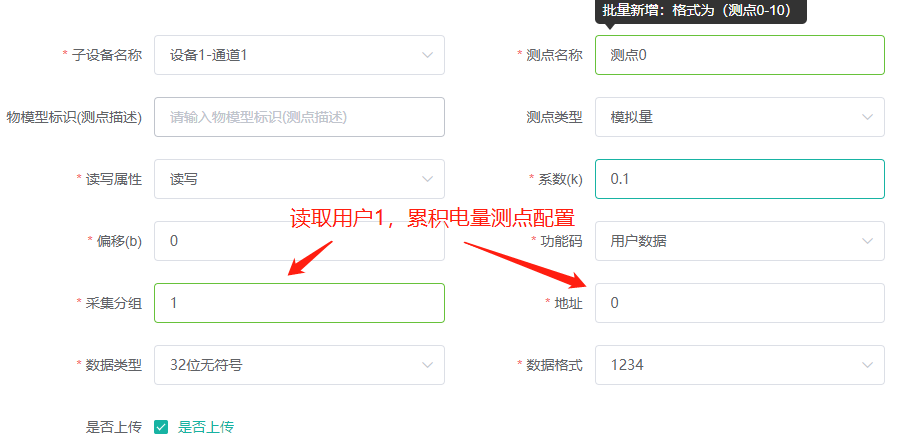

新建一个测点，自定义测点名称、物模型标识，功能码、测点分组、测点地址、数据类型等根据实际情况选择；

这里在读取单表数据和读取整表数据时，配置是不同的；

读取单表数据：

测点分组的个位和十位用于指定户号，户号必须在1-39之间(含)；

测点地址指定读取的数据类型，范围在0-2(含)；

地址取决于读取哪个数据：0 累积电量，1 购买电量，2 剩余电量。
读取整表数据：

测点分组的百位和千位指定数据类型，数据类型合理取值范围是1-10(含)，个位和十位必须为0；

测点地址指定户号，取值范围是0-38(含)。
