io_virtual¶

云端配置(IO虚拟运算通道)¶

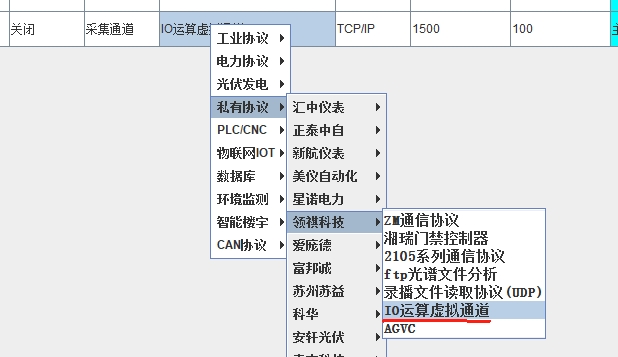

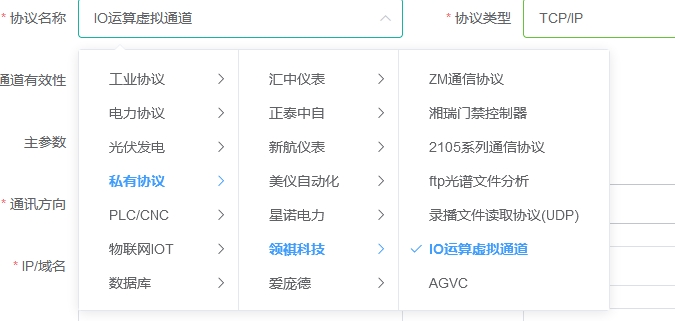

新建一个采集通道，协议选择IO运算虚拟，本驱动用于对网关自身的IO功能(DI,DO,AO,AI)的采集和控制。通道的其他参数不用配置，在本驱动中他们无效。

设备型号对应的IO支持功能如下表，未列出的型号不支持：

序号	IO类型	PBox8628	PBox848F
0	DI	8	16
1	DO	4	10
2	AI	4(4-20mA和0-5V二选一)	无
3	PT100	2(暂不可用)	无
4	AO	1(暂不可用)	无

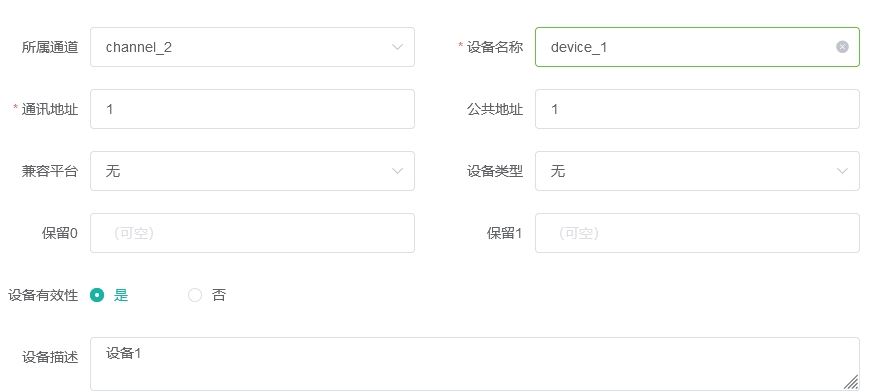

新建一个采集设备，设备参数无需修改。

警告

同一个IO通道，只能配置一种信号类型。如AI通道1已经配置了4-20mA，AI通道1就不允许再配置一个0-5V的信号了，否则会出错。

提示

IO的通道号是从1开始，如DI支持8个通道，那么它的通道号就是1-8,超过合法范围通道号将不处理；

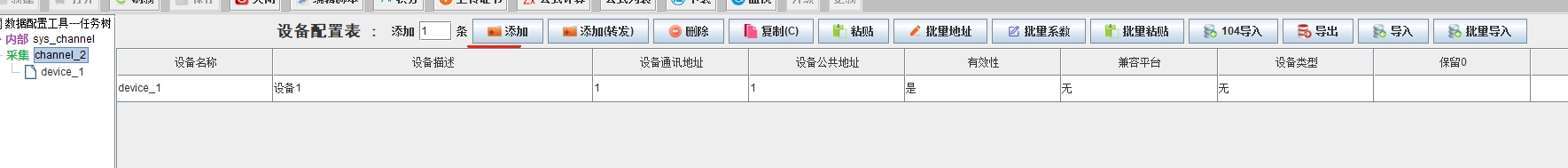

无需手动配置，可以点击下方下载点表模板即可导入：

含AIAO功能的点表(8路DI、4路DO、4路AI、1路AO)：IO默认点表(含AIAO).xls

仅含DIDO的点表(16路DI、10路DO)：IO默认点表(仅DIDO).xls

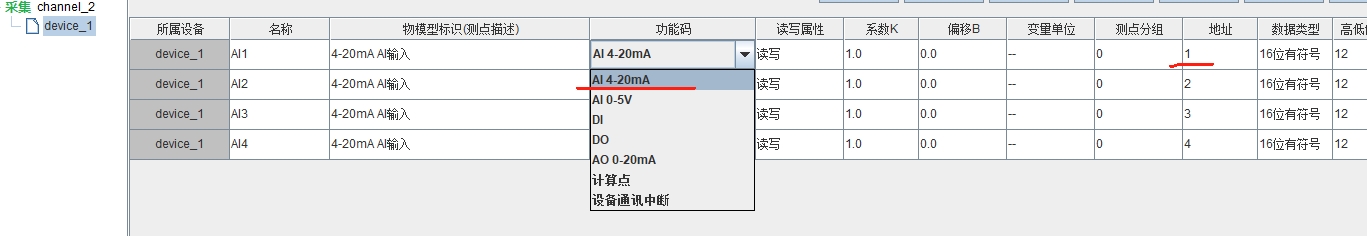

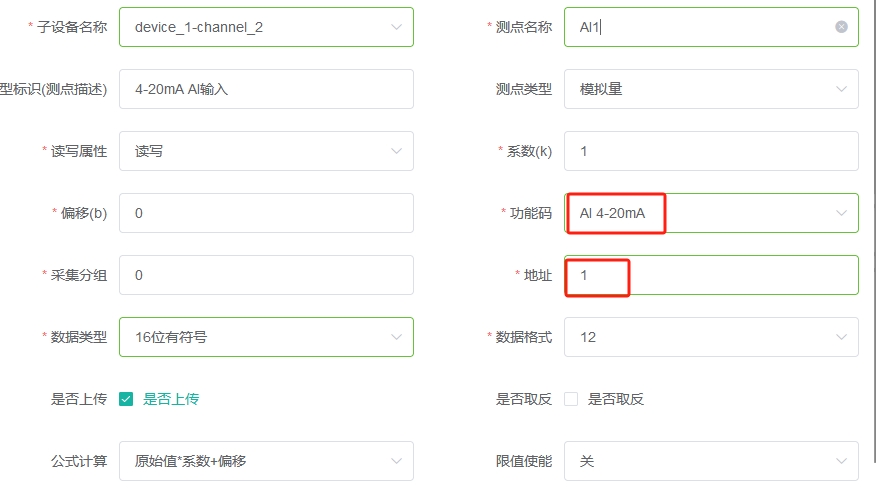

根据实际需要配置测点，根据具体的IO类型选择合适的功能码，地址上填写相应的通道号。如下图所示配置了一个AI通道，信号类型是4-20mA。
