61850GXX¶

云端配置说明¶

[warning]注：目前61850的“ICD导出”功能只有在本公司的“数据配置工具”上实现。因此61850转发只能在本地“数据配置工具”上操作。钉工云暂时不支持该功能。

本地配置说明¶

新建通道¶

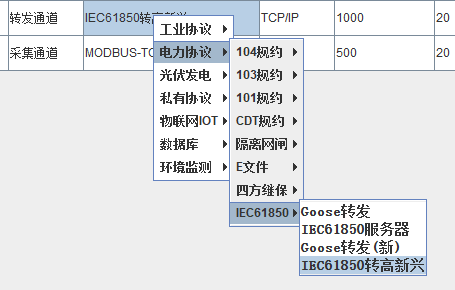

1.添加IEC61850服务器通道选中左侧菜单中“数据配置工具-任务树”，然后点击通道配置表中“添加”按钮，默认增加1行通道配置，如下图：新建一个IEC61850转高新兴，协议选择IEC61850转高新兴。在通道的交互频率参数中设置数据刷新周期。保留0或通道名称配置IEDName，优先使用保留0中的配置。

提示

IEDName可以手动配置。

2.规约参数配置

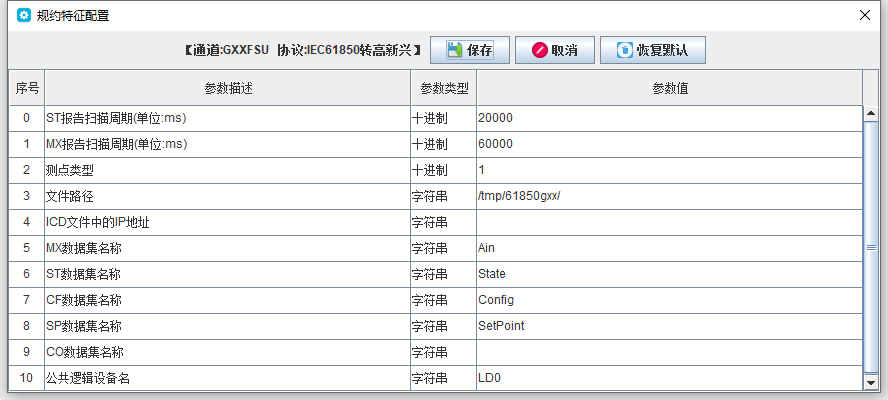

选中61850服务器通道，点击规约按钮，弹出规约特征配置，如下图所示。

根据实际需求修改规约参数，一般保持默认即可，如有特殊需要可以进行针对配置。其中第10~12项，通过tftp协议从装置中获取录波文件和事件文件，根据实际情况配置；第17项ICD文件IP地址配置将会配置到生成的ICD文件中IP地址属性中。

序号	参数描述	说明
0	ST报告扫描周期	状态类数据报告的扫描周期
1	MX报告扫描周期	测量值类数据报告的扫描周期
2	测点类型	61850建模时，选择转发测点哪个属性作为数据对象的名称。0:测点名称;1:测点地址;2:测点描述
3	文件路径	61850提供文件服务时，从网关的哪个路径取文件。有多个转发通道时，需要配置成不同的，避免通道间混淆
4	ICD文件中的IP地址	改值会配置到生成的ICD文件中IP地址属性中，不配置的话，ICD文件中该值是192.168.2.202
5	MX数据集名称	测量值类数据的数据集名称，如不配置则不创建该类数据集
6	ST数据集名称	状态类数据的数据集名称，如不配置则不创建该类数据集
7	CF数据集名称	配置类数据的数据集名称，如不配置则不创建该类数据集
8	SP数据集名称	定值类数据的数据集名称，如不配置则不创建该类数据集
9	CO数据集名称	控制类数据的数据集名称，如不配置则不创建该类数据集
10	公共逻辑设备名	把转发设备中哪个设备作为公共设备，公共设备中会汇集其他设备的数据集和报告控制块

3.新建设备

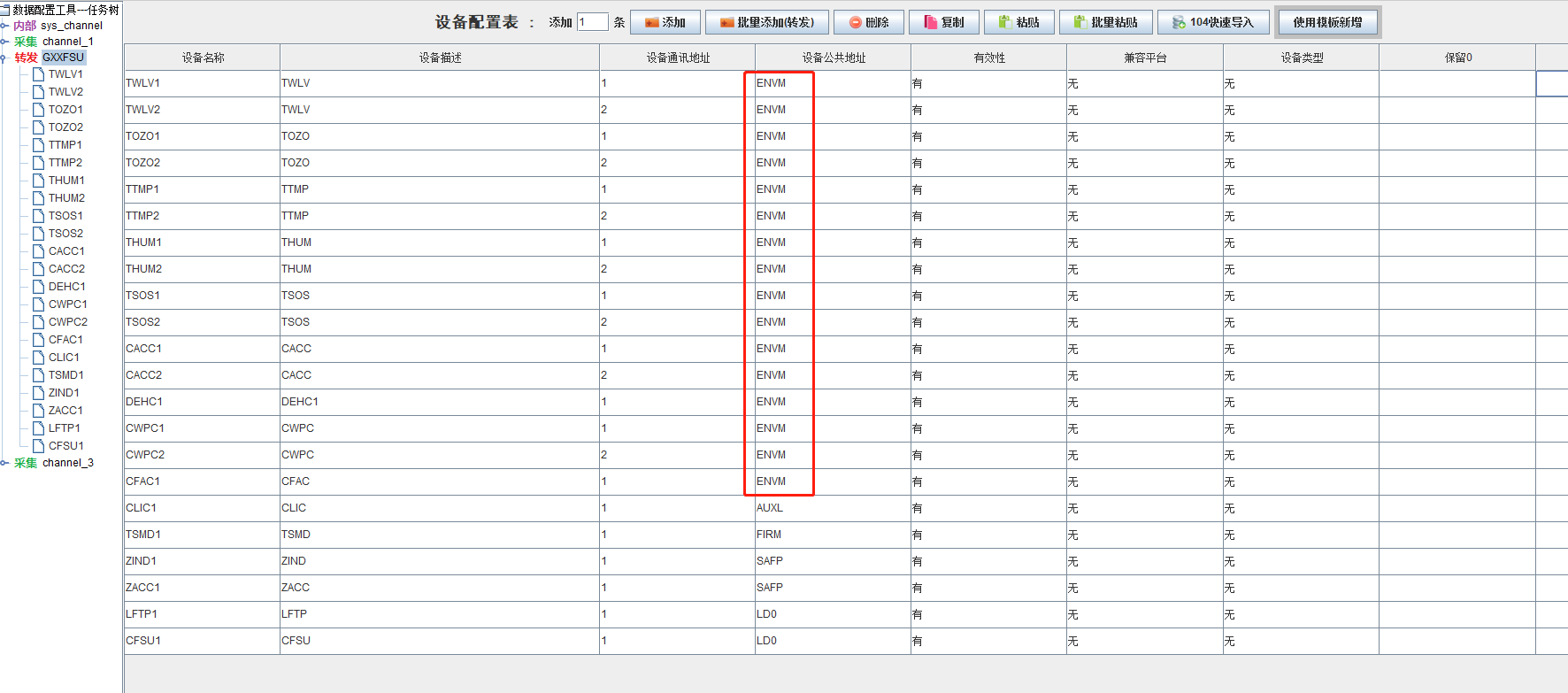

新建有一个设备，自定义设备名称，一个转发设备映射成一个61850数据模型中的一个逻辑节点(LN)。设备的设备描述LN的“lnClass”属性，设备通信地址填写LN的“inst”属性，设备公共地址填写该LN的父逻辑设备(LDevice)的"inst"属性。多个转发设备可以配置到同一个逻辑设备下，如下图所示。

4.新建测点转发测点工具实际情况选择对应的功能码即可。数据类型一般不需要配置，程序会自动根据功能码自动为测点生成正确的数据类型。不过，也有下面三类功能码的测点允许配置数据类型。

功能码	支持的数据类型
采样定值(SAV)	32位有符号,单精度浮点。默认配置是单精度浮点
测量值(MV)	32位有符号,32位无符号,单精度浮点。默认配置是单精度浮点
模拟定值(ASG)	32位有符号,单精度浮点。默认配置是单精度浮点

注意

使用不定长字符串定值(VSG)功能码时，只支持数据发送，不支持对该类型数据的写操作；

5.下载配置配置完成后，保存，点击下装，下装完成之后，重启网关。
6.读取ICD文件网关重启之后，61850转发通道工作之后，会按照转发通道配置，生成ICD文件，点击网关管理工具界面的读取ICD来读取生成的ICD文件。

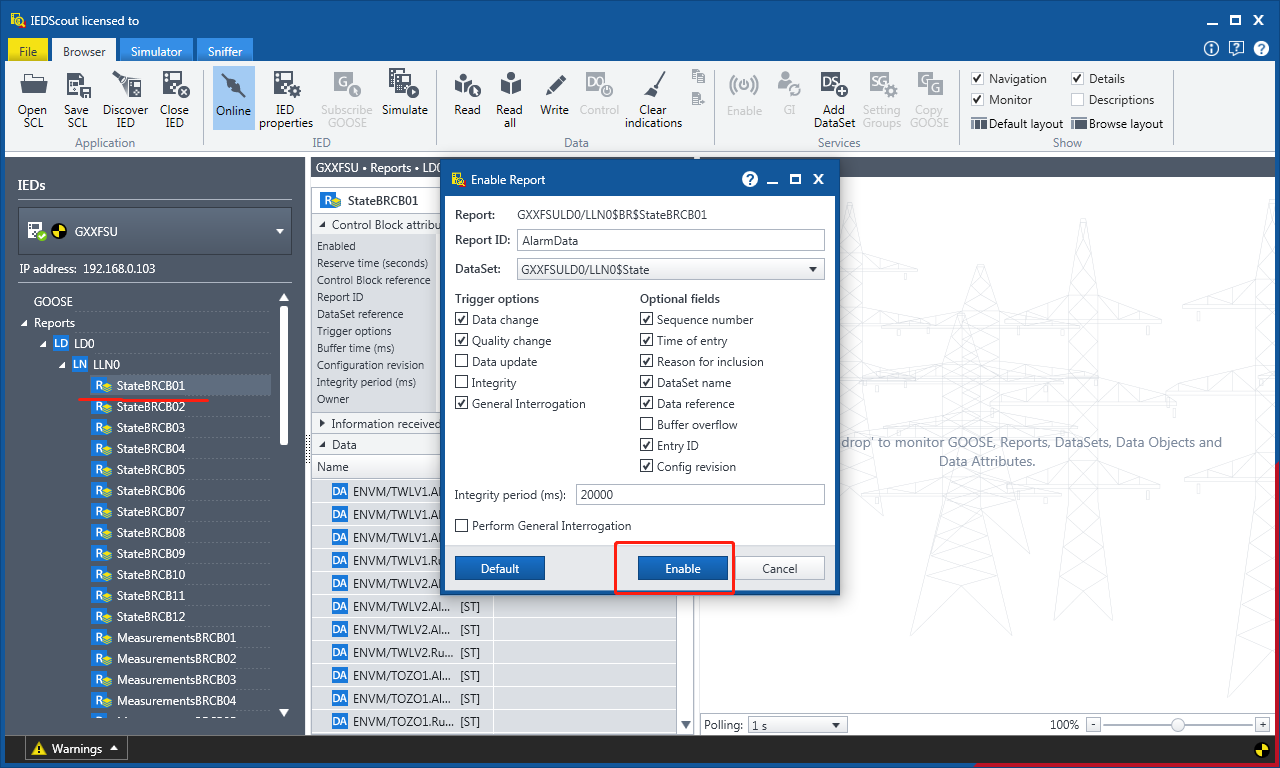

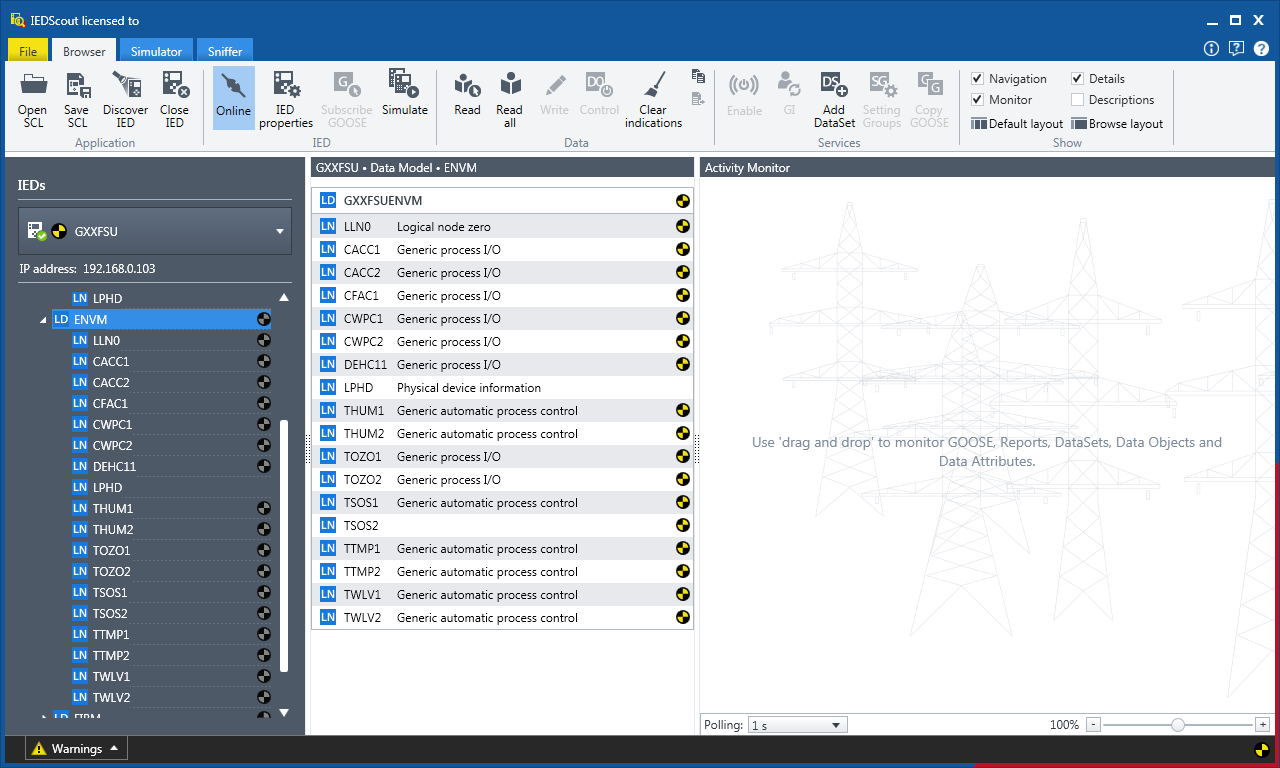

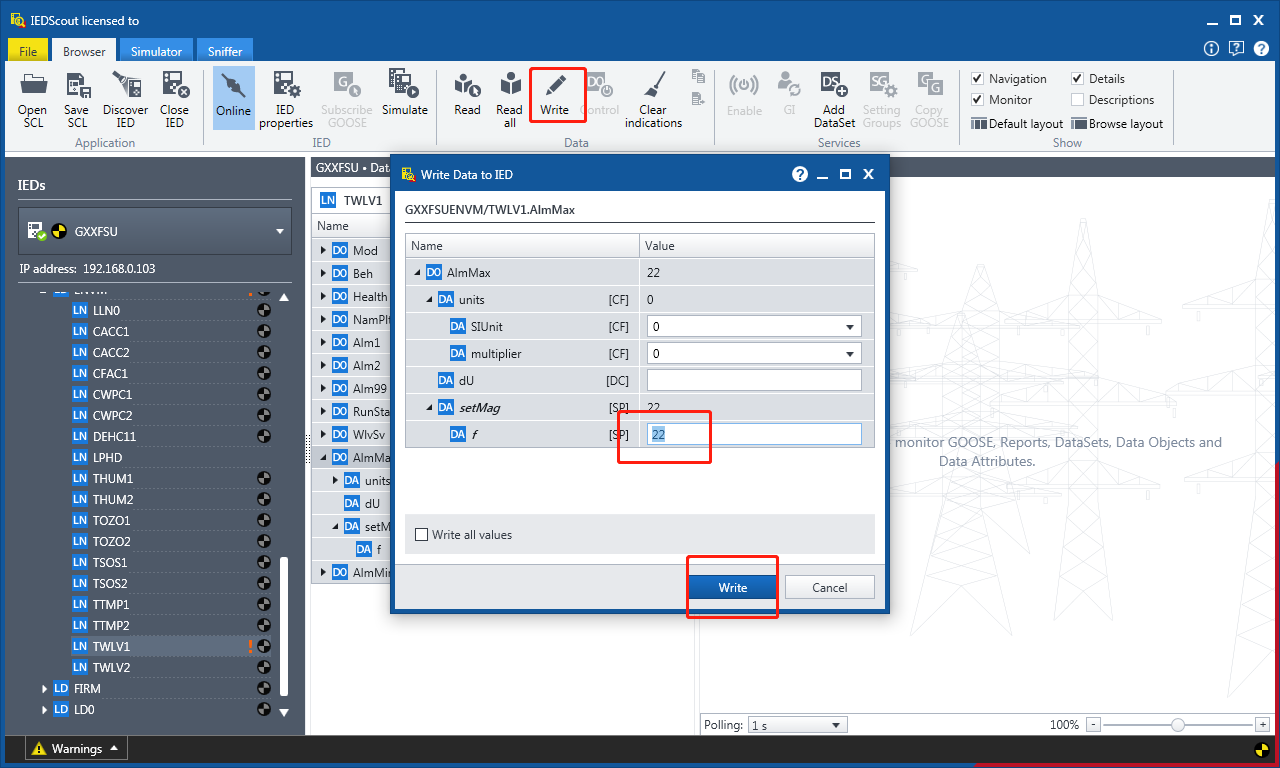

7.模拟通信下载配置，等待启动之后，可以使用“IEDScout”软件来模拟IEC61850客户端与PBox的61850转出通道通信。用“IEDScount”与网关进行61850通信。 “IEDScount”打开后，点击“Discover IED”图标。如下图所示：
