4.数据配置工具

软件界面

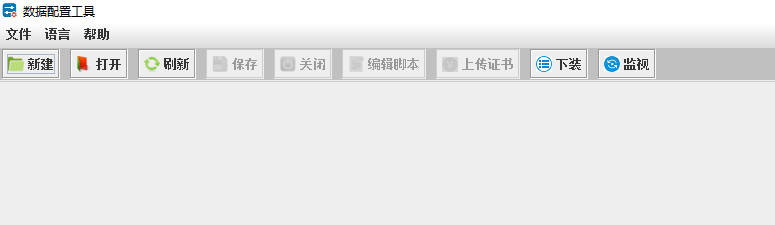

上方是操作菜单栏以及常用操作按钮,下方展示工程信息,下图为刚运行软件未打开工程的初始状态。

新建

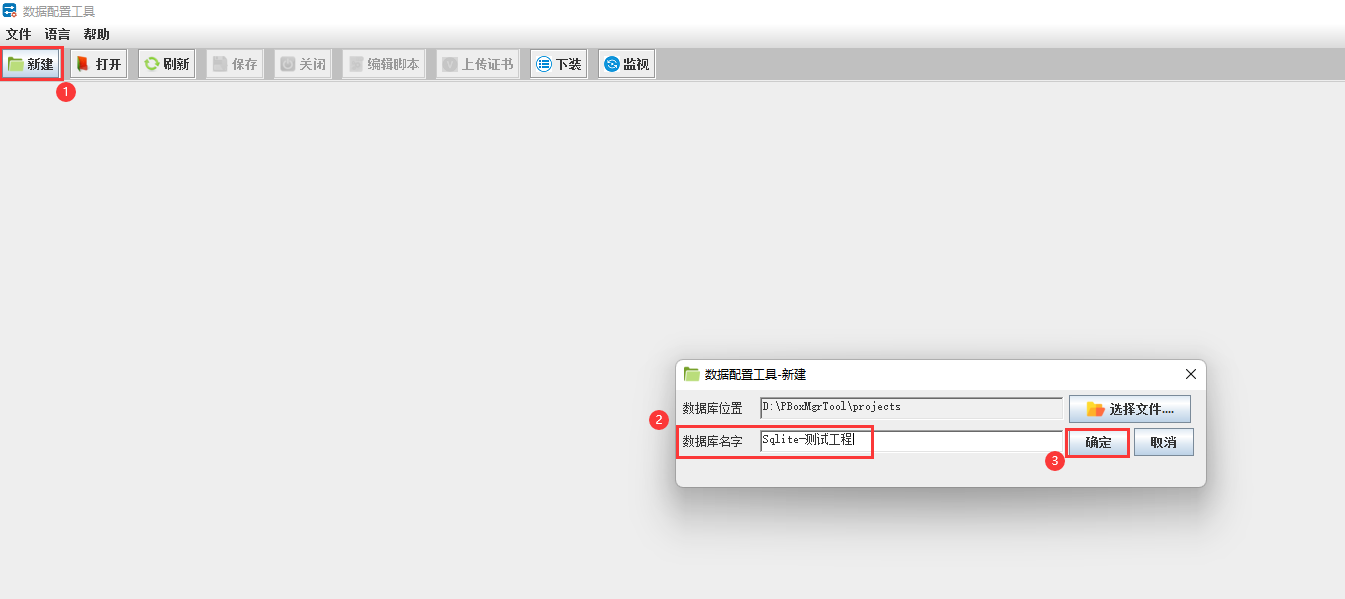

首次使用,应该点击新建按钮,新建一个工程,通常无需改变存储位置,只需要根据实际的项目名称对工程进行备注即可,然后点击确定按钮,新建工程完成。

打开

打开工程分两种情况。

  • 打开电脑本地的工程

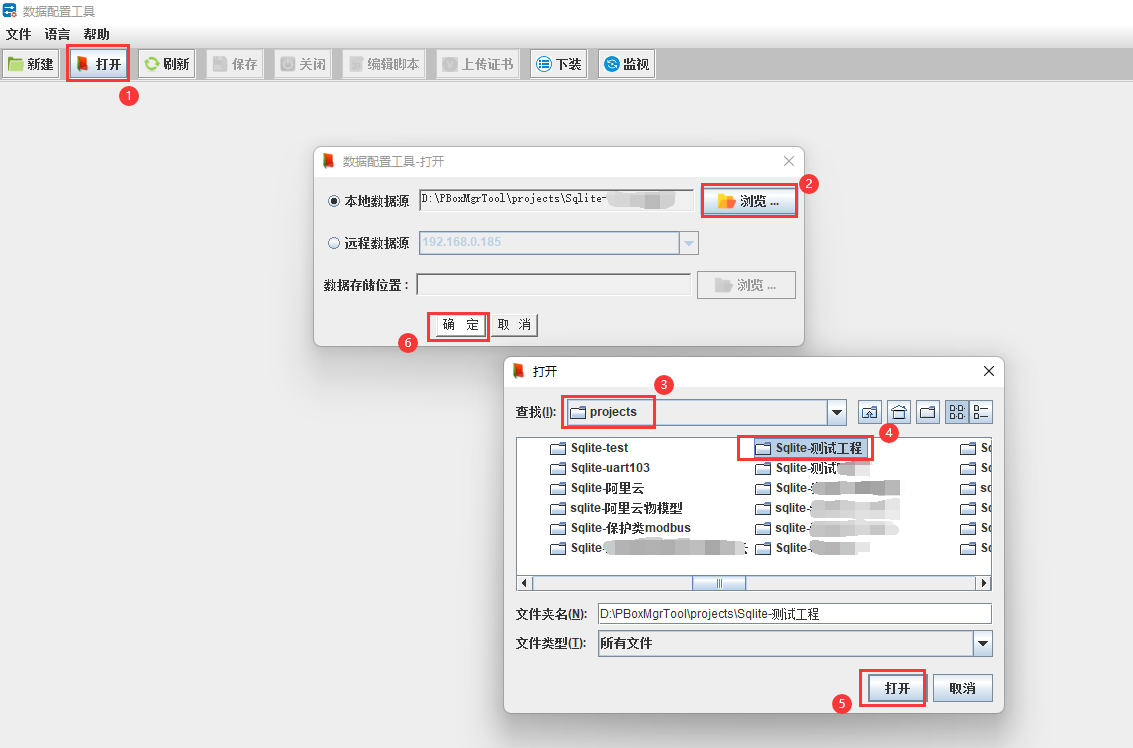

    点击打开按钮,选择本地数据源,点击浏览按钮,进入projects文件夹(以工程的实际存储位置为准),选中要打开的工程文件夹,点击打开按钮,再点击确定按钮,即可打开工程。

  • 打开网关中的工程

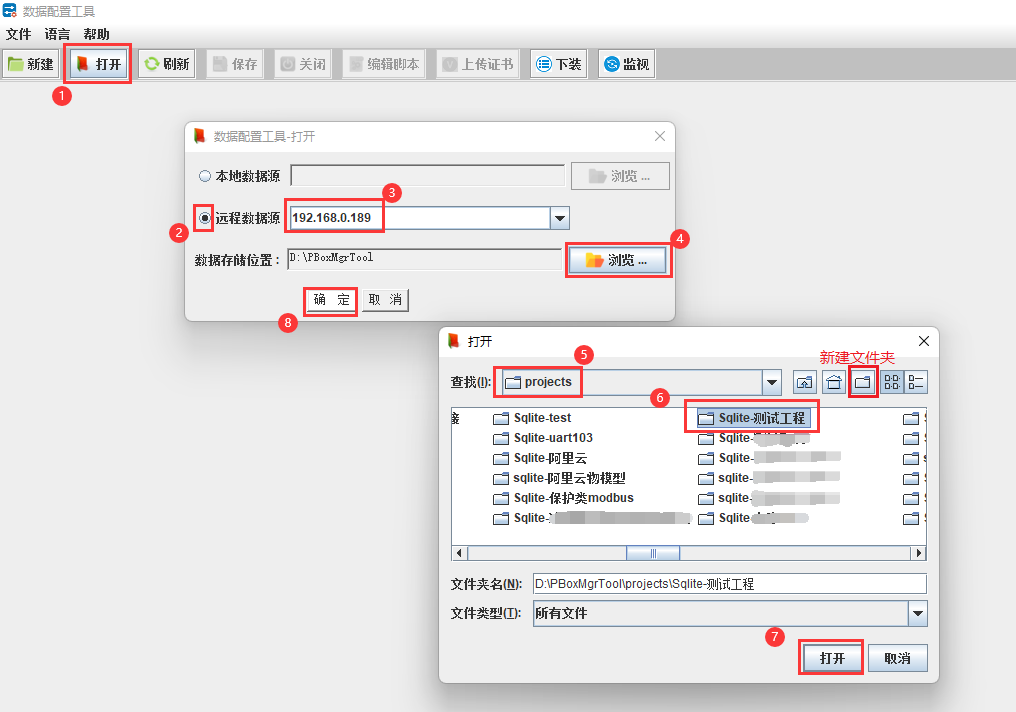

    如果某一网关已经配置好了工程,那么可以直接读取出网关内部的工程并打开,此时需要选择远程数据源,填写网关对应的IP,点击浏览按钮,选择读取的工程要保存的位置,点击新建文件夹按钮,创建一个新的文件夹,并命名为Sqlite-测试工程(根据实际情况自定义命名),选中刚刚新建的文件夹,点击打开按钮,然后点击确定按钮,稍等数秒,即可将网关内的工程读取上来并打开,若打开失败,请检查电脑和网关是否处于同一网络

保存

所有对工程做过的操作,都是保存在内存中的,需要点击保存按钮,才会保存到本地,在配置过程中以及配置完成后,请点击保存按钮进行工程保存。

关闭

软件一次只能打开一个工程,如需打开其它工程,请先关闭当前的,然后再打开新的,点击关闭按钮前,请先保存

如果需要打开多个工程,那么可以运行多个数据配置工具。

编辑脚本

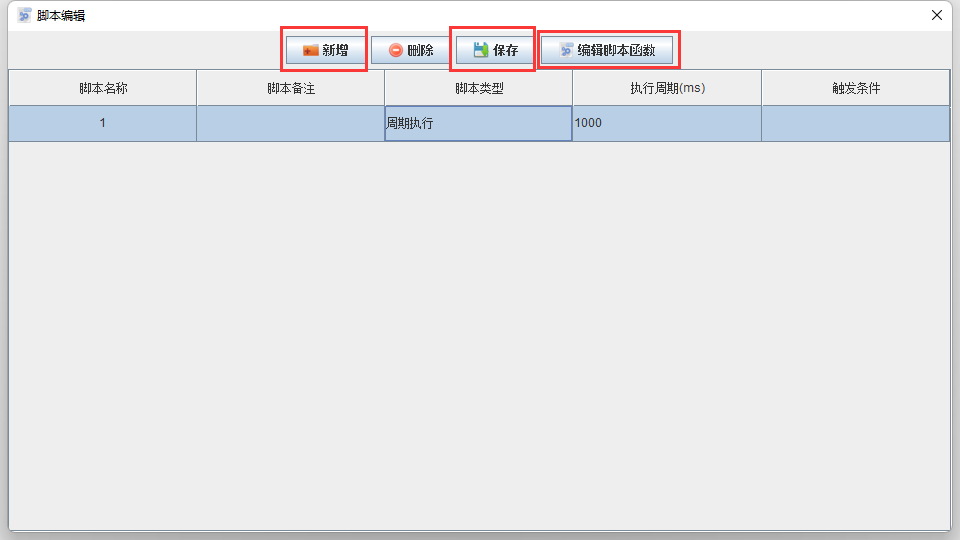

点击编辑脚本按钮,在弹出窗口中点击新增,可以新增一个lua脚本,并配置脚本名称、备注、执行周期等参数(脚本类型与触发条件暂不支持编辑);

点击编辑脚本函数按钮,可以编写lua脚本;建议在其它编辑器编写完成后,拷贝到此处;

相关说明详见Lua帮助的公开函数以及使用范例

上传证书

有些驱动要求使用SSL/TLS加密认证的,那么可以点击上传证书按钮进行上传,首先选择证书要绑定的目标通道,然后选择本地证书文件进行上传。

证书的加密认证一般分为两种情况:

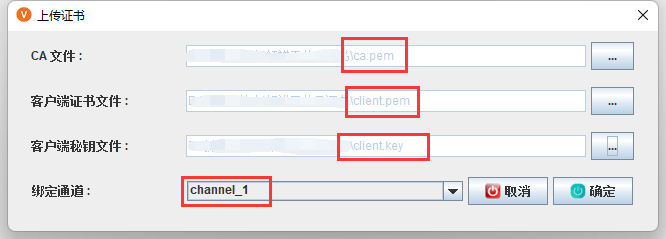

双向认证:需要服务器端提供三个证书文件,分别是ca文件客户端证书文件客户端秘钥文件,对应关系如下图;

单向认证:需要服务器端提供一个证书文件,即客户端证书文件,另外两个文件无需上传。

提示

证书文件的文件名称不需要相同,但是证书的类型必须是匹配的。

下装

点击下装按钮,则会打开网关管理工具

监视

点击监视按钮,则会打开实时监控与调试工具

采集服务

添加采集通道

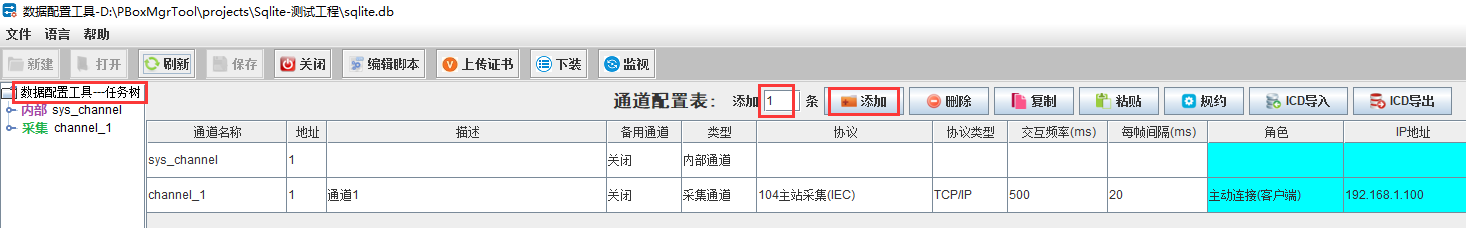

选中左侧树列表的根节点数据配置工具-任务树,点击添加按钮,即可添加1个通道,也可以输入数量后再添加,这样可以一次性添加多个通道;

新添加的通道,所有的参数都是默认的,请根据实际情况变更通道的属性。

属性名 说明
通道名称 可自定义,例如"COM1",同一个网关下,通道名称不可重复
通道描述 可自定义,可空
通道地址 默认不动即可,通常无需修改
通道类型 指示该通道的类型是采集通道还是转发通道按需修改
通道协议 指示这个通道所使用的协议
协议类型 指示该协议要基于串口通讯还是基于TCP/IP通讯(并非所有的协议都支持切换)
交互频率 指示网关采集智能设备的频率(网关会在一个交互频率时间内尽可能的采集完所有设备),或网关上传数据到云端服务器的频率,单位毫秒
每帧间隔 指示网关和智能设备交互时,每两帧报文之间的等待时间,单位毫秒,通常保持默认即可

根据所选的协议类型的不同,通道参数配置有两种,串口和TCP/IP,

串口的参数如下图:

属性名 说明
串口名称 选择COM1则对应A1、B1,以此类推
波特率 串口波特率
数据位 串口数据位
停止位 串口停止位
校验位 串口校验位
超时 串口超时时间,单位毫秒
保留0 留空
保留1 留空

TCP/IP的参数如下图:

属性名 说明
角色(通讯方向) 主动连接作为客户端Client发起,等待接入作为Server监听端口,不知道如何选择时,保持默认即可
IP/域名 填写IP地址或域名均可
端口号 连接的目标端口号
超时 通讯超时,单位毫秒
保留0 留空
保留1 留空
保留2 留空
保留3 留空

规约特征配置

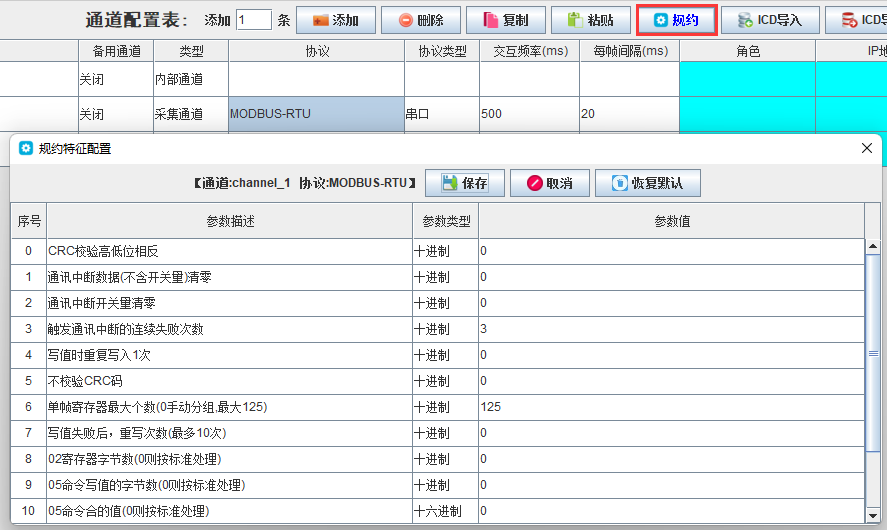

选中一个通道,点击上方的规约按钮,可以打开相应的规约特征配置,不同的规约,其特征均不同,规约特征与通道、协议(即规约)相关联。

提示

规约按钮字体颜色变蓝,说明有配置了规约特征。

添加采集设备

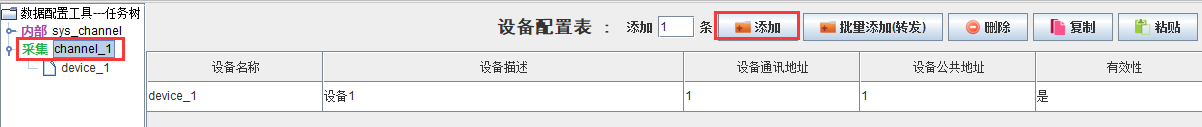

在左侧树选中刚刚添加的通道,点击添加按钮,可以在这个通道下添加设备,也可以输入数量后再添加,这样可以一次性添加多个设备,如下图:

属性名 说明
设备名称 可自定义,例如“设备1”,同一个网关下,设备名称不可重复,长度<64,一个中文算3个长度
设备描述 可自定义,长度<64,一个中文算3个长度
设备通讯地址 子设备的地址,长度<64,一个中文算3个长度
设备公共地址 通常用不到,保持默认即可,长度<64,一个中文算3个长度
有效性 若为否,则不会加载该设备及其下测点
兼容平台 通常用不到,保持默认即可
设备类型 通常用不到,保持默认即可
保留0 留空
保留1 留空

添加采集测点

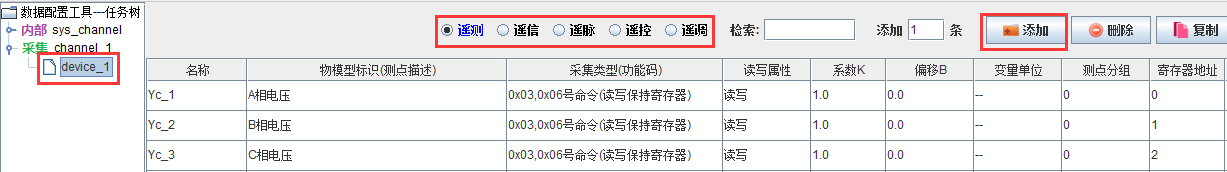

在左侧树选中刚刚添加的设备,然后点击添加按钮,添加一个测点,如下图:

提示

1、你可以根据测点的类型对其进行分类,例如遥测、遥信、遥脉、遥控、遥调等,也可以不分类,都放在遥测里,不管是否进行分类都没关系,只是为了展示方便,不会影响数据采集与转发;

2、每个采集测点都可以选择设备"通讯中断"功能码,用于指示该测点所在设备的数据采集状态,当该测点的系数为1(默认)时,其值=1意为当前通讯处于中断状态;当该测点的系数为0时,其值=1意为当前通讯处于正常状态。

基本属性

属性名 说明
名称 测点的名称,可自定义,例如“测点0”,同一个网关下,采集测点的名称不可重复,转发测点的测点名称允许重复,长度<64,一个中文算3个长度
物模型标识(测点描述) 它是测点描述,在某些转发协议中,它也是物模型标识,长度<64,一个中文算3个长度
采集类型(功能码1) 根据实际情况选择,详见驱动帮助
读写属性
系数 测点显示出来的值 = 测点实际采集到的值 x 系数 + 偏移
偏移 测点显示出来的值 = 测点实际采集到的值 x 系数 + 偏移
变量单位 仅做展示备注,无实际意义
测点分组 相同功能码的情况下,可设置采集分组进行手动组帧下发通讯报文,分组相同的测点会打包一起放在同一帧中进行数据采集通讯,通常无需配置,默认自动分组
寄存器地址 寄存器地址,也叫对象地址,根据实际情况填写,长度<88,一个中文算3个长度
数据类型 根据实际情况选择
高低位顺序(数据格式) 当某些通讯协议需要高低寄存器或字交换时需要用到,详见下表高低位顺序说明
是否上传 保持默认即可,会在某些转发协议中加载
辅助参数 留空(可能会在某些驱动中使用到,大多数时候为空),长度<8,一个中文算3个长度
PV上传标识 只有选择了兼容平台才会出现,保持默认即可,会在某些转发协议中加载
限值使能位 选择,则开启限制最大最小值功能
限值最小值 当该变量值<限值最小值,那么它的质量戳会变为,且保持上一次的值不变
限值最大值 当该变量值>限值最大值,那么它的质量戳会变为,且保持上一次的值不变
公式计算 指示该测点进行系数和偏移计算时的运算顺序

高低位顺序说明:

属性值 说明
12 表示2个字节的寄存器高字节在前低字节在后
21 表示2个字节的寄存器低字节在前高字节在后
1234 表示2个的寄存器,高字在前低字在后,字内高字节在前低字节在后
2143 表示2个的寄存器,高字在前低字在后,字内低字节在前高字节在后
3412 表示2个的寄存器,低字在前高字在后,字内高字节在前低字节在后
4321 表示2个的寄存器,低字在前高字在后,字内低字节在前高字节在后

报警属性

报警属性根据所选则的测点类型(遥测、遥信等)的不同而不同,通常我们无需关注此部分内容,只有部分转发协议会用到,且都会在相应的驱动帮助里说明。

属性值 说明
报警使能 开启报警记录,报警记录的总开关,不打开总开关,报警是不生效的
是否开启x报警 选择开启,使对应报警生效
报警限值 当测点实际值向上或向下突破了限值时,会触发报警
报警消息 当触发报警时,所要显示的消息内容
报警死区 减少反复报警的干扰,避免测点值在报警限值附近波动时反复触发报警
开关报警类型 开报警0->1报警,关报警1->0报警,变位报警1<->0报警
报警等级 根据实际情况选择,用不到的保持默认即可

历史属性

通常我们无需关注此部分内容,只有部分转发协议会用到,且都会在相应的驱动帮助里说明。

提示

本平台不存储历史数据。

属性值 说明
存储使能 历史存储的总开关
存储类型 目前仅支持周期存储,自动压缩数据(不变不存)
存储间隔 单位:秒
压缩精度 暂不支持

高级设置

属性值 说明
初始值 网关尚未开始和子设备通讯的时候,测点的初始值(不支持中文)
数值转换 当测点采集到的值等于"原始值" 时,测点显示出来的值会变成"转换后"的值
原始值 采集到的寄存器的初始值
转换值 采集到的原始值进行转换后的值,在一些通讯协议中报警或故障值解析时会用到
按位取值 寄存器读取后可按位解析,起始位终止位相同时,表示解析1位数据,值为0或1
取值起始位 根据数据类型不同,最小0,最大31
取值终止位 根据数据类型不同,最小0,最大31

转发服务

添加转发通道

选中左侧树列表的根节点数据配置工具-任务树,点击添加按钮,即可添加1个通道,也可以输入数量后再添加,这样可以一次性添加多个通道;

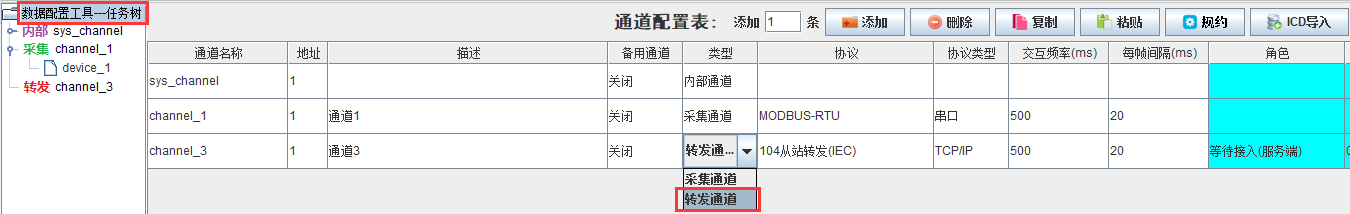

新添加的通道,所有的参数都是默认的,请根据实际情况变更通道的属性;默认添加的是采集通道,请手动改为转发通道;

通道属性说明详见新增采集通道,此处不再赘述。

添加转发设备

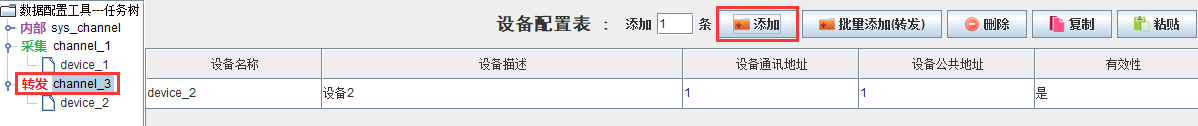

在左侧树选中刚刚添加的通道,点击添加按钮,可以在这个通道下添加设备,也可以输入数量后再添加,这样可以一次性添加多个设备,如下图:

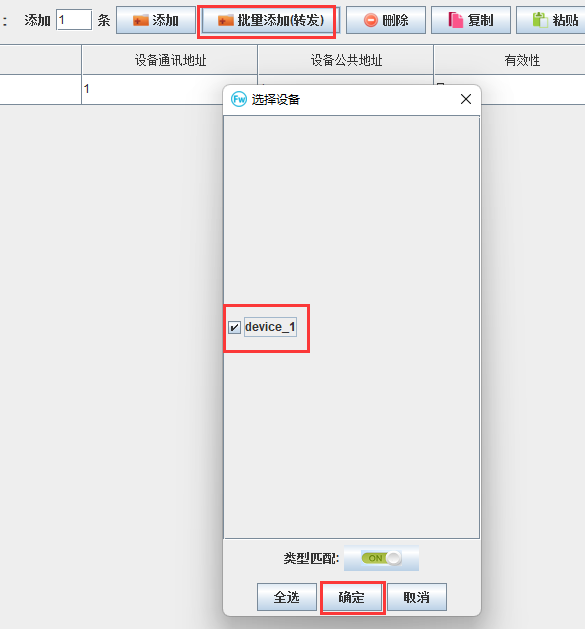

也可以点击批量添加(转发)按钮,选择已有的采集设备进行添加,会自动添加对应采集设备下的采集测点为转发点,如下图:

添加转发测点

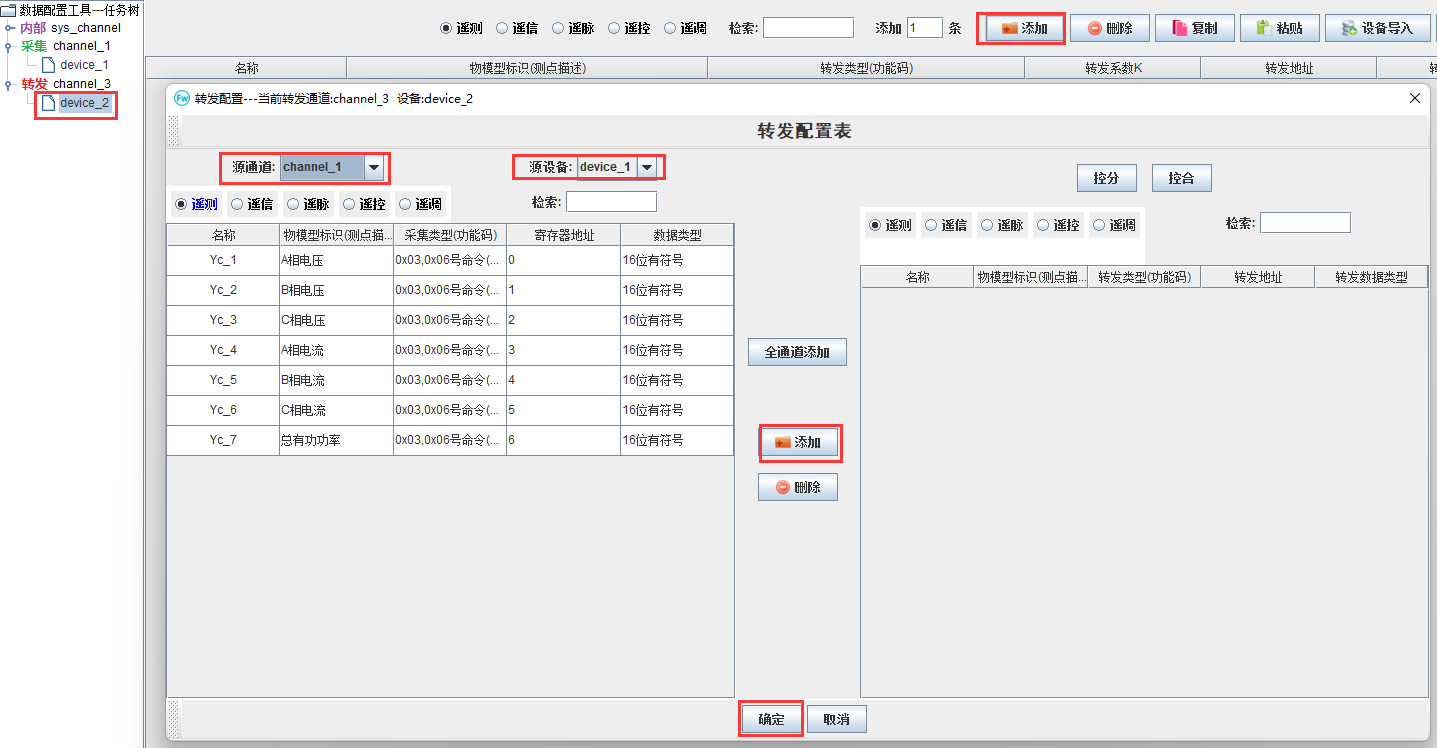

在左侧树选中刚刚添加的设备,点击添加按钮,在弹出窗口中选择已有的采集点进行添加,如下图:

测点属性说明详见新增采集测点,此处不再赘述。

注意

添加完转发测点后,务必按照所使用的协议要求,对转发功能码、寄存器地址数据类型数据格式等进行修改!

常用操作(重要)

复制、粘贴

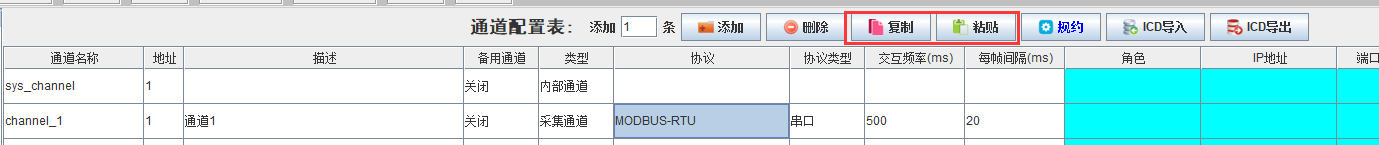

选中一个通道,点击复制按钮,然后点击粘贴按钮,可以快速的将建好的通道进行克隆;

设备与测点也支持复制粘贴操作。

提示

本工具支持和excel相互进行复制粘贴操作。

批量操作

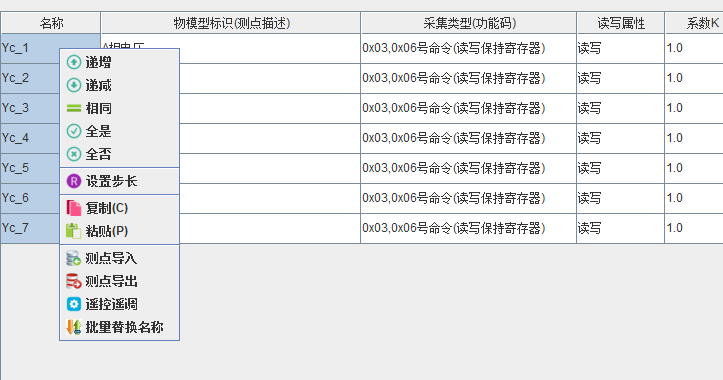

选中一列数据,点击右键,可以进行递增、递减、相同、全是、全否等操作,递增、递减支持设置步长;

所有的属性都支持上述批量操作。


  1. 大多数采集驱动,都有两个特殊功能码,计算点、设备通讯中断。

    计算点:参照计算点与表达式

    设备通讯中断:当该测点的系数为1(默认)时,其值=1意为当前通讯处于中断状态;当该测点的系数为0时,其值=1意为当前通讯处于正常状态。
