61850转发¶
云端配置说明¶
[warning]注:目前61850的“ICD导出”功能只有在本公司的“数据配置工具”上实现。因此61850转发只能在本地“数据配置工具”上操作。钉工云暂时不支持该功能。
本地配置说明¶
新建通道¶

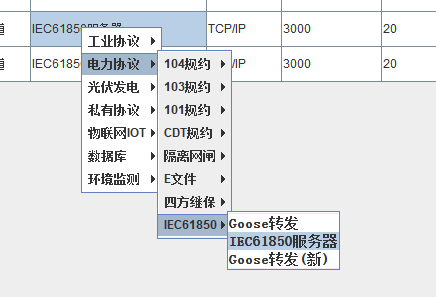

- 1.添加IEC61850服务器通道 选中左侧菜单中“数据配置工具-任务树”,然后点击通道配置表中“添加”按钮,默认增加1行通道配置,如下图: 新建一个IEC61850服务器,协议选择IEC61850服务器。在通道的交互频率控制数据刷新周期,因为这个默认参数比较大,故一般需要调整到3000即可。保留0配置IEDName,此参数可在ICD导出中配置。
提示
IEDName可以手动配置。如果CPU负荷过高,要适当加大交互频率。
规约参数配置¶
规约参数大多不需要配置,只需要关注下表中最后两条配置。
序号 | 参数描述 | 说明 |
---|---|---|
0 | 报告扫描间隔 | 该配置影响报告的响应速度,一般保持默认即可 |
1 | 缓冲报告缓冲大小 | 缓存报告的存储大小,一般保持默认即可 |
2 | 启用日志功能 | 已废弃 |
3 | 本端文件目录 | 当使用tftp功能读取装置录波文件时,录波文件存储在本机的路径 |
4 | 远端文件目录 | 已废弃 |
5 | 模拟数据 | 已废弃 |
6 | 模拟数据间隔 | 已废弃 |
7 | 模拟控制 | 已废弃 |
8 | 模拟定制组 | 已废弃 |
9 | 运行时类型最大值 | 已废弃 |
10 | 录波文件tftp服务器IP | 需要从装置读取录波文件时配置 |
11 | 录波文件tftp服务器端口 | 需要从装置读取录波文件时配置 |
12 | 双点遥信 | 已废弃 |
13 | 录波文件前缀 | 装置录波文件名的前缀 |
14 | 录波文件触发测点名前缀 | 此类测点表示装置中当前的录波值,发生变化会触发录波文件的读取 |
15 | 依据测点功能码生成数据对象 | 已废弃 |
16 | 使用转发测点地址创建对象 | 配置为1时,使用转发测点地址来创建数据对象。在多个设备下对象名称需要一样时要配置为1 |
17 | ICD文件IP地址 | 该配置会写入到ICD模型文件中,按需配置 |
18 | 创建录波设备 | 一般保持默认即可,在需要开启录波文件读取时开启 |
19 | 公共地址加入逻辑节点名称 | 创建逻辑节点时,用转发设备通信地址+公共地址作为其lnClass属性,来确保lnClass唯一性 |
20-30 | 各种类型测点的数据集名字 | 新工程建议将数据集中有'Relay'字段的数据集名字都改下,如把dsRelayDin改成dsDin |
31 | 版本号 | 把该配置为2.0时,创建的逻辑节点lnClass统一为'GGIO',并且使用通信地址作为实例号。新工程建议将其配置为2.0 |
提示
数据集名字会影响报告的属性。在遇到61850客户端无法读取61850转发数据时,可以尝试修改数据集名字来解决,如把dsRelayDin改成dsDin。
警告
当把版本号配置为2.0之后,转发设备的通信地址必须修改为数字并且不能重复,否则建模会出错。
新建转发设备¶

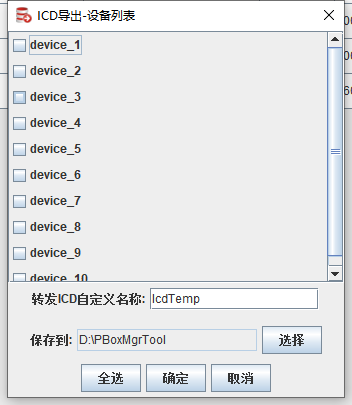

①选择上一步建立的61850服务器通道; ②点击右上方的“ICD导出”按钮; ③在弹出的对话框中选中需要加入61850服务器中的设备,并根据需要设置IEDName名称;
点击确认后就能自动生产转发设备。如下图所示。
设备通信地址将作为61850的LN。保留0作为61850的LD,来自同一个采集通道下的设备将会被分配同样的LD。
提示
转发设备的对应的LN和LD可以手动编辑。一个LD下转发测点数量不能超过1000点。整个转发通道下的测点数量不能超过2000点。
提示
新建的工程建议将规约参数的版本号配置为2.0,并把转发设备地址从1开始递增。这样转发设备映射的逻辑节点就是"GGIO1,GGIO2...",更加规范。
使用转发测点地址创建对象时的转发设备映射信息¶

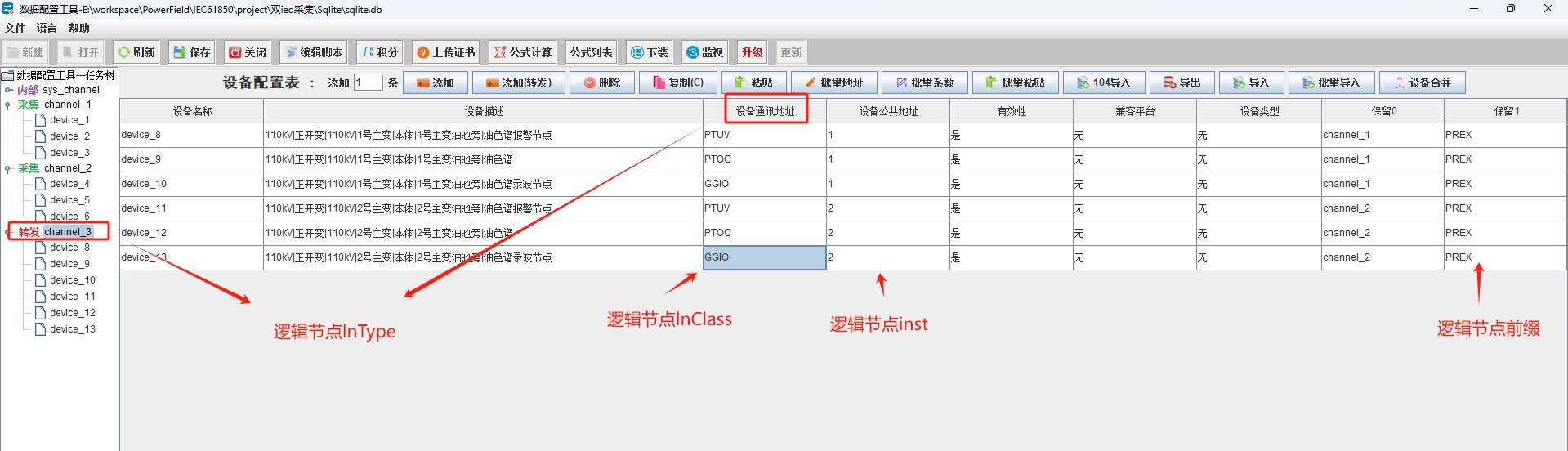

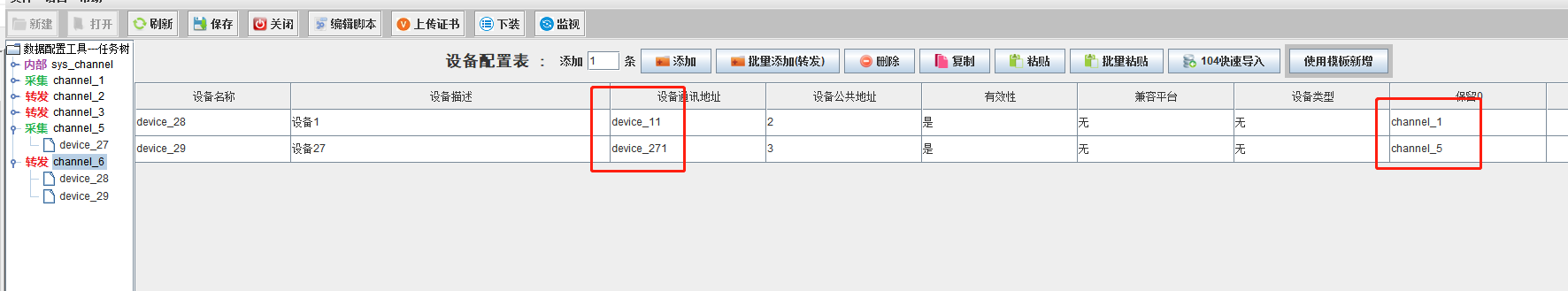

当规约参数16 使用转发测点地址创建对象被配置为1时,转发设备映射到逻辑节点LN的规则会有所区别.如下图所示。
警告
由于转发通道名称会参与生成逻辑节点的lnType,因此转发通道名称不允许使用特殊符号或者中文名。
新建转发测点¶
警告
转发测点名会被映射成DO对象名,因此必须符合61850规范。测点名要用大写字母开始,不许用数字或特殊符号开头!!!。测点名中不要有特殊符号,也不要用中文名字,否则SCL软件导入时,在进行"Schema校验"时会报错从而导致无法导入。建议在采集通道创建测点时测点名字就按下表的规则命名。
测点类型 | 建议测点名 |
---|---|
遥测测点 | AnInd1开始递增 |
遥信测点 | Ind1或Alm1开始递增 |
遥控测点 | SPCSO1开始递增 |
遥调测点 | ISCSO1开始递增 |
在第2步导出ICD后,在61850服务器通道下的设备会自动创建对应的设备和测点。目前暂不支持定值组的转发。在测点中需要配置功能码以及数据类型,不同的功能码,将被组织到不同的数据集中,如下图所示。
转发功能码 | CDC/FC | 数据集 |
---|---|---|
保护遥信 | CN_SPS/ST | dsRelayDin |
保护遥测 | CN_MV/MX | dsRelayAin |
保护事件 | CN_ACT/ST | dsTripInfo |
故障信号 | CN_SPS/ST | dsAlarm |
告警信号 | CN_SPS/ST | dsWarning |
装置参数 | CN_ING_SP_EX/SP | dsParameter |
保护定值 | CN_ASG_SG_EX/SG | dsSetting |
保护压板 | CN_SPC/ST | dsRelayEna |
保护故障 | CN_MV_EX/MX | dsRelayRec |
模拟定值 | ASG/SP | dsSetPoint |
可控状态量 | SPC/DPC/INC /CO | dsRemoteCtrl |
可控模拟量 | APC/CO | dsRemoteReg |
提示
可控状态量根据其数据类型使用不同的CDC,一共有三种类型的:单点遥控,就是SPC;双点遥控,就是DPC;整型遥控,就是INC。
提示
遥控,遥信类型的转发测点,默认都是作为单点处理,如果需要作为双点处理,在系数上配置成2即可。遥测类型的测点的“转发数据类型”与源采集测点数据类型的对应关系如下:
源采集测点数据类型 | 转发测点数据类型 |
---|---|
8位有符号 | 32位有符号 |
16位有符号 | 32位有符号 |
32位有符号 | 32位有符号 |
8位有符号 | 32位无符号 |
16位有符号 | 32位无符号 |
32位有符号 | 32位无符号 |
其他类型 | 单精度浮点 |
使用转发测点地址创建对象时的转发测点配置¶

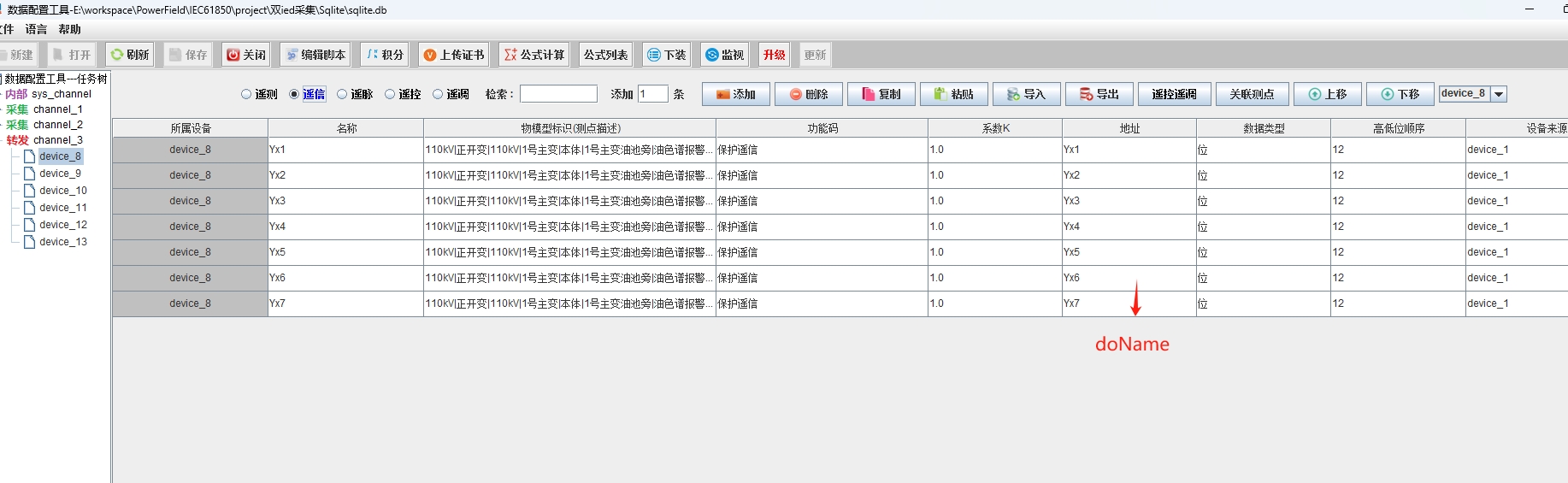

需要把对象doName配置到转发测点地址上。
警告
所属设备的lnClass是一样的测点配置必须完全一样,否则会出错。
读取ICD文件¶
工程下发网关重启之后,61850转发通道工作之后,会按照转发通道配置,生成ICD文件,点击网关管理工具界面的读取ICD来读取生成的ICD文件。
模拟通信¶

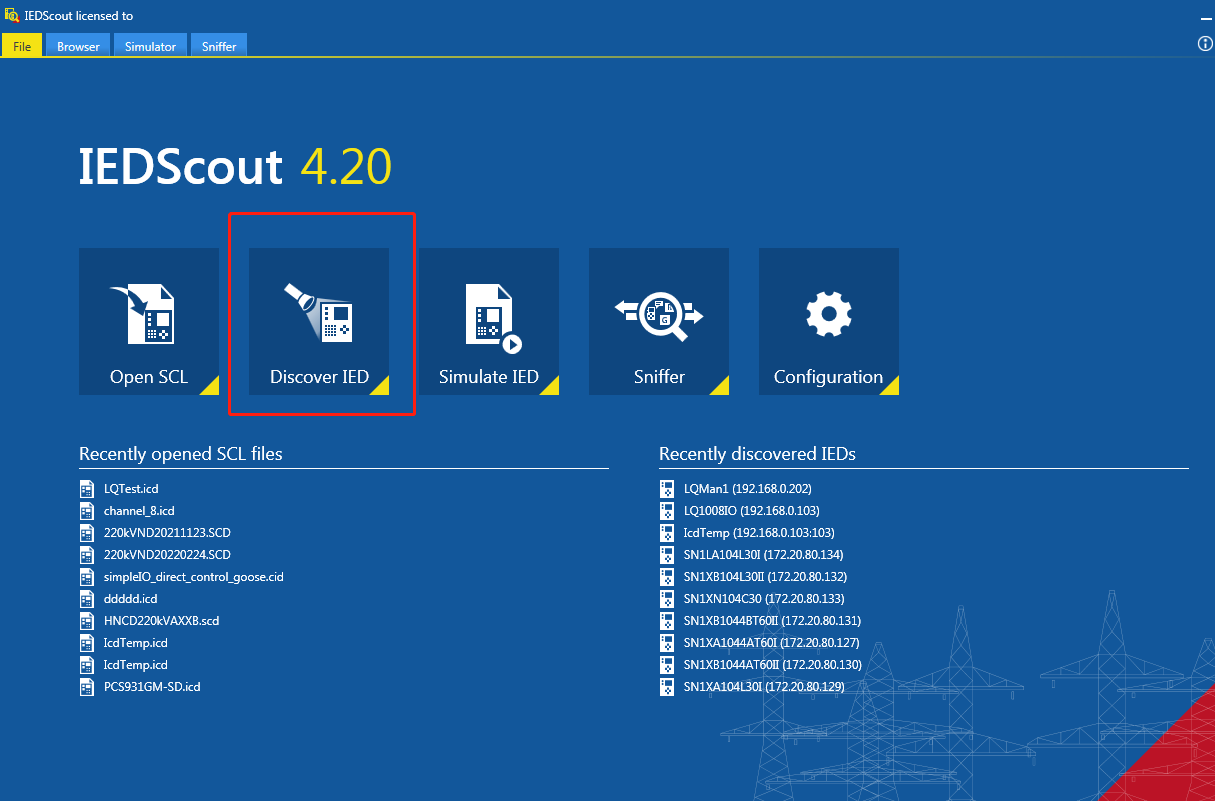

下载配置,等待启动之后,可以使用“IEDScout”软件来模拟IEC61850客户端与PBox的61850转出通道通信。用“IEDScount”与网关进行61850通信。 “IEDScount”打开后,点击“Discover IED”图标。如下图所示:
在弹出的对话框的“IP address:”栏填写PBox的IP地址,填好之后,再点击“Discover”按钮。如下图所示:

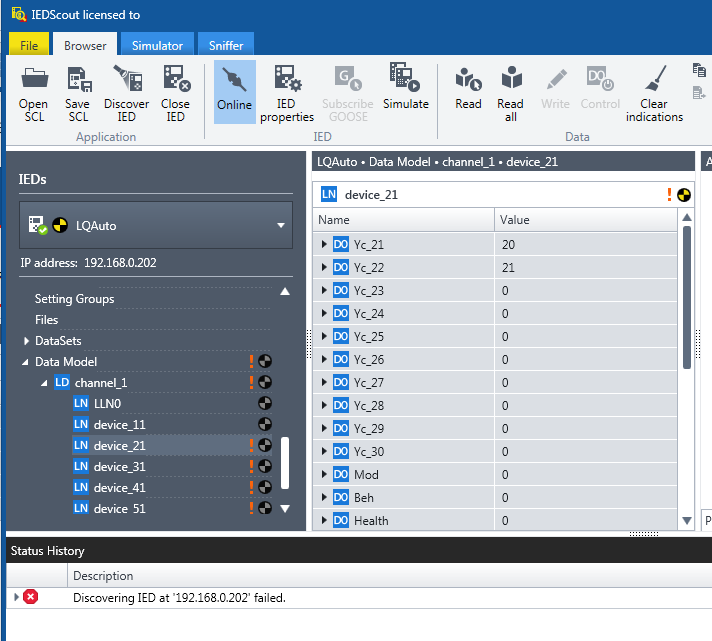

如果通信成功,就能获取到PBox的61850转出数据信息了,如下图所示,点击“Read all”按钮可以更新当前数据。

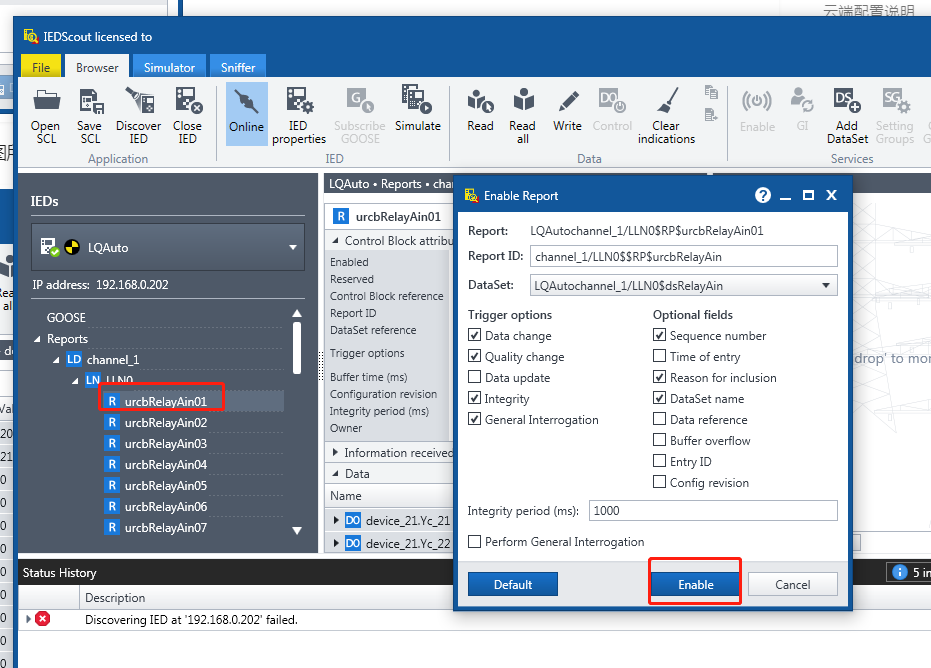

如果要自动更新变化数据,则需要使能报告。选中对应的报告,然后点击“Enable”按就可以了。

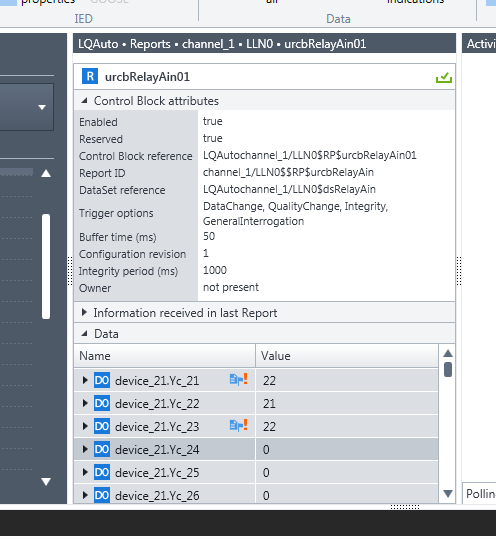

使能成功后,在报告中的测点值发生后,就能在界面上看到发生变化的数据对应的节点路径上有感叹号。

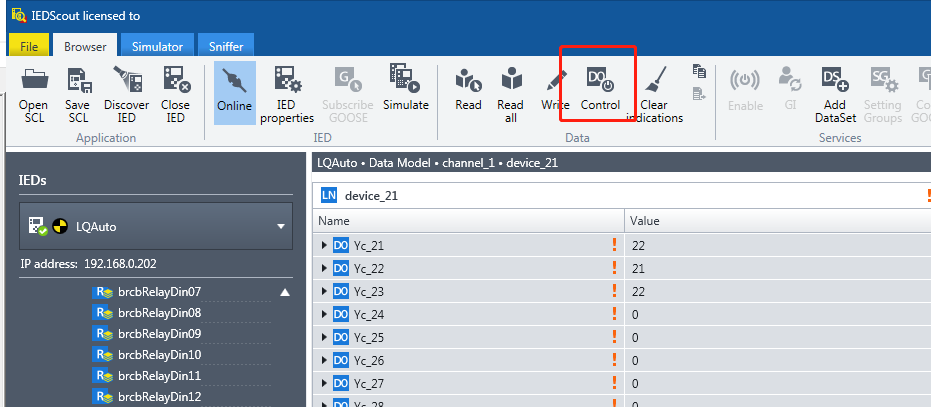

控制数据(暂时只支持遥控):选中要控制的数据属性,点击控制按钮,如下图所示:

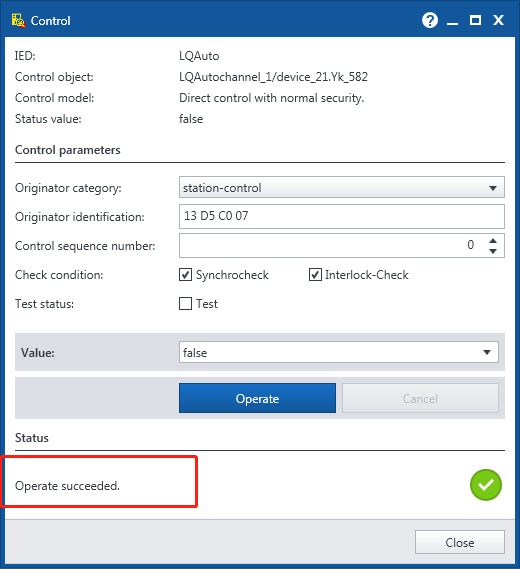

在弹出的对话框中输入要写入的值,然后再点击“Operate”即可:
