CSC2000转发(四方继保)

云端配置(CSC2000转发)

新建通道

举例:本网关模拟充当CSC2000保护装置,组播IP地址为236.8.8.8,UDP发送端口为1888,接收端口为1889。

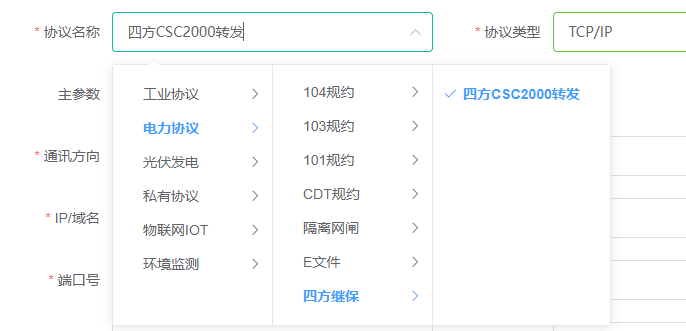

新建一个转发通道,协议选择四方CSC2000转发,主参数中,IP地址填写236.8.8.8,端口号填1888;

新建设备

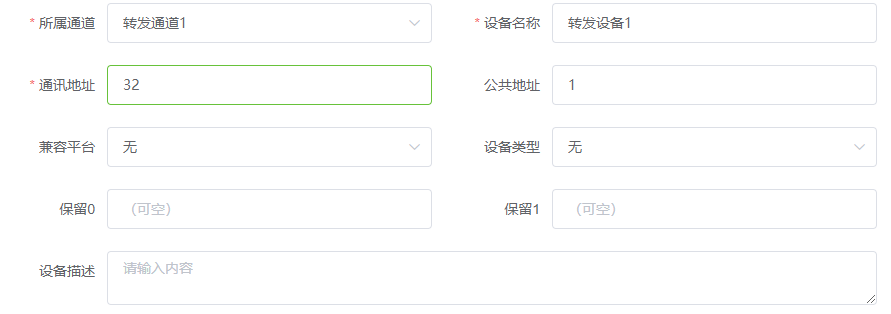

新建一个设备,设备的通讯地址填写要模拟的保护装置的设备地址

提示

假如设备地址错误,仅影响遥控。

新建测点

新建一个遥测点,功能码按实际情况选择,地址7.1意为:该测点所在的组号为7,在该组中的序号为1,数据类型与数据格式保持默认即可。

遥测起始组号从0开始,组内序号从0开始,遥测1组限6个测点,例如1.0~1.5是有效地址,1.6这种地址是无效的;

遥信起始组号从1开始,组内序号从0开始,遥信1个组内分两个小组,每个小组限8个测点,例如小组3.0~3.7和小组4.0~4.7,同属于遥信第2组,3.8这种地址是无效的;

新建一个遥控点,默认0组为断路器组,1组为压板组,如下图;

本地配置(CSC2000转发)

新建通道

举例:本网关模拟充当CSC2000保护装置,组播IP地址为236.8.8.8,UDP发送端口为1888,接收端口为1889。

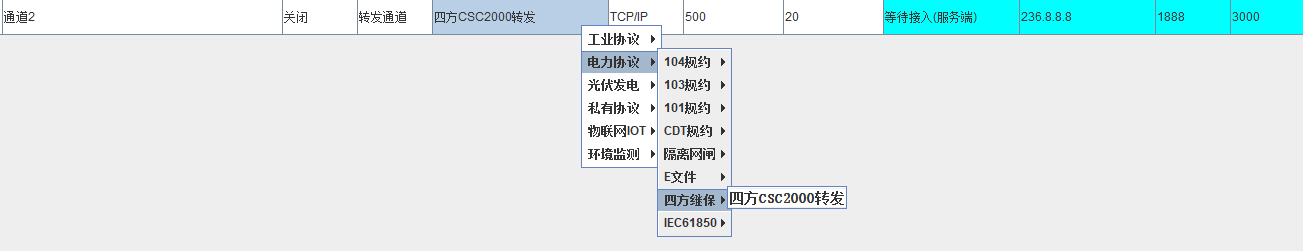

新建一个转发通道,协议选择CSC2000转发,主参数中,IP地址填写236.8.8.8,端口号填1888;

新建设备

新建一个设备,设备的通讯地址填写要模拟的保护装置的设备地址

提示

假如设备地址错误,仅影响遥控。

新建测点

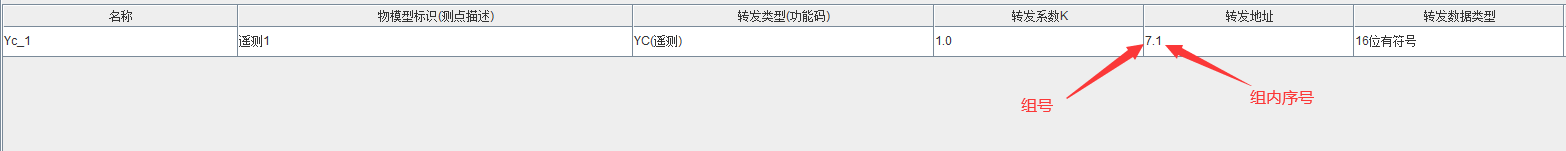

新建一个遥测点,功能码按实际情况选择,地址7.1意为:该测点所在的组号为7,在该组中的序号为1,数据类型与数据格式保持默认即可。

遥测起始组号从0开始,组内序号从0开始,遥测1组限6个测点,例如1.0~1.5是有效地址,1.6这种地址是无效的;

遥信起始组号从1开始,组内序号从0开始,遥信1个组内分两个小组,每个小组限8个测点,例如小组3.0~3.7和小组4.0~4.7,同属于遥信第2组,3.8这种地址是无效的;

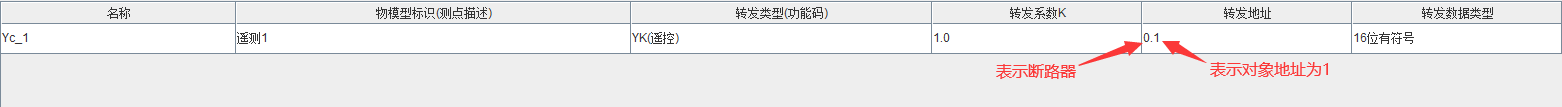

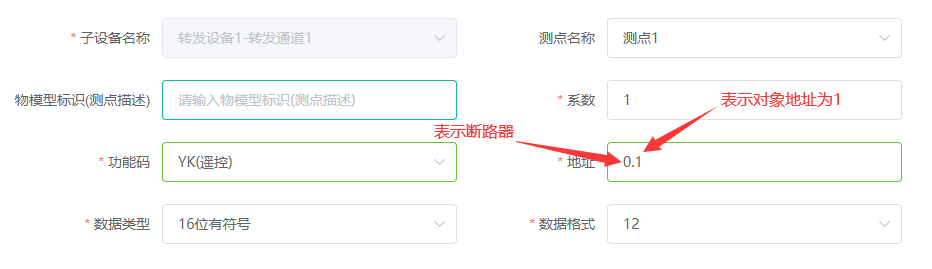

新建一个遥控点,默认0组为断路器组,1组为压板组,如下图;
