4.实现modbustcp采集

说明

举例现在有三个仪表需要采集，协议为modbustcp协议，地址分别为1、2、3，功能码03，寄存器地址从0开始，数据类型为16位无符号；

接下来我们用python来实现数据的采集。

创建采集工程

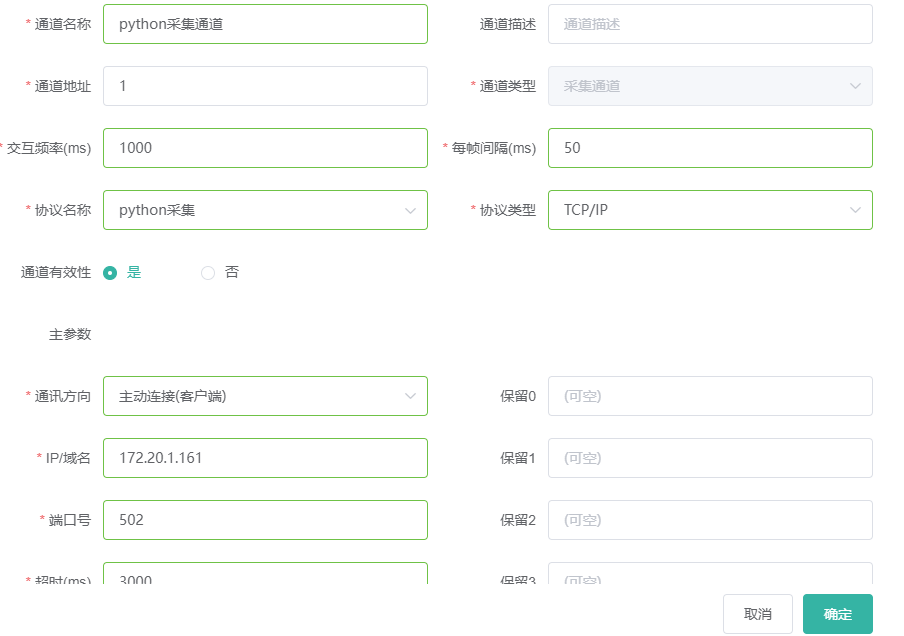

  • 新建通道：

首先我们需要创建一个采集通道，驱动选择python采集，通道类型选择tcp/ip，并配置相应的ip参数。

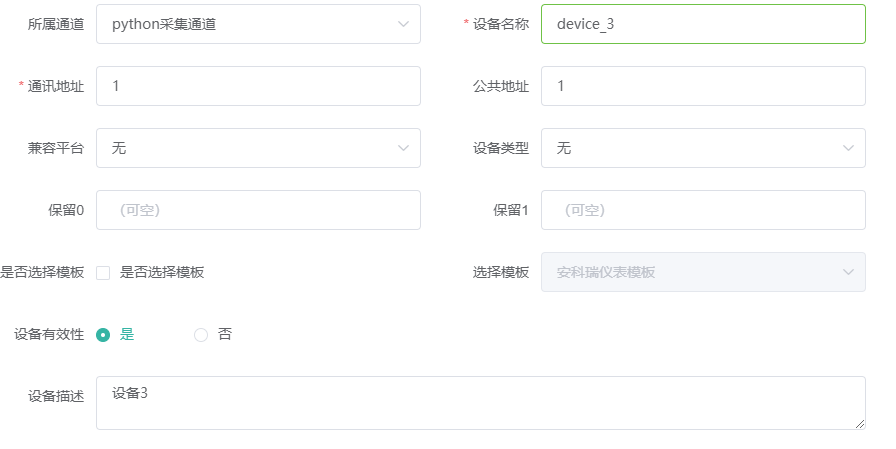

  • 新建设备：

在刚刚的采集通道下，新建一个设备，设备名称自定义，通讯地址填1(对应仪表的通讯地址)。

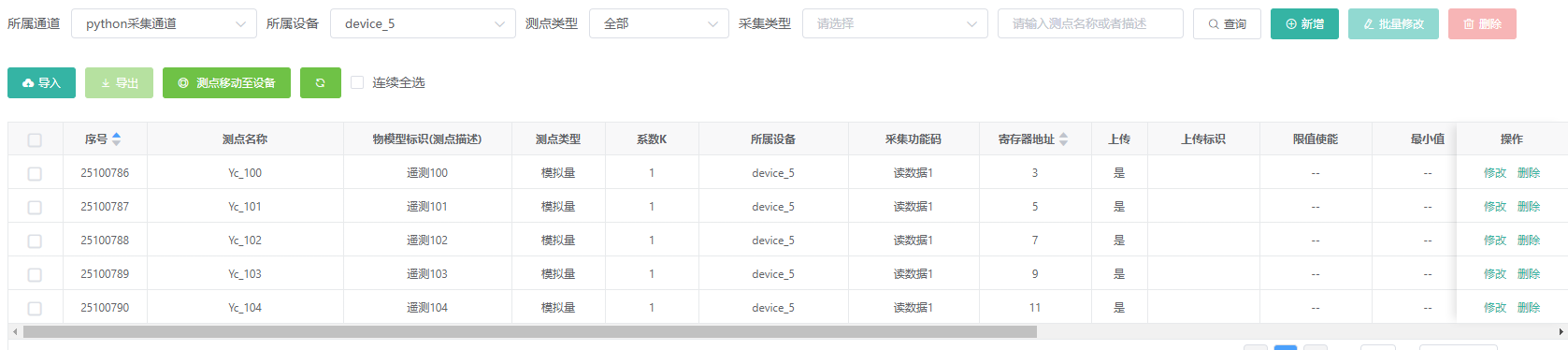

  • 新建测点：

在刚刚的采集设备下，新建5个采集测点(按需配置测点数量)，寄存器地址分别为3、5、7...，步长为2递增；

采集测点新建完后，我们将采集设备复制出来2份，通讯地址配置为2和3。

加载工程参数

取通道参数

使用get_chl_param函数，通过通道名称来获取通道的主参数，并打开目标端口，如下述片段所示：

提示

通过get_chl_param函数获取到参数，建议根据实际情况将IP_PORT参数写死。

Python
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
    #==========================================================
    #读取目标通道的主参数，并且根据参数打开端口
    chl_name = "python采集通道"
    uart_info = c4py.UartInfo()
    c4py.get_chl_param(chl_name.encode(),1,ctypes.pointer(uart_info))   # 根据需要添加语句
    # 创建套接字并连接
    IP_PORT = ("172.20.1.161", 502)
    client = socket.socket(socket.AF_INET, socket.SOCK_STREAM)
    client.settimeout(3)
    client.connect(IP_PORT)
    print("通道名称:" + chl_name + ";IP端口:" + "172.20.2.137" + ";超時:" + str(3))
    #将通道状态设置为正常
    c4py.set_chl_status(chl_name.encode(),c4py.RUN_STAT_NORMAL)

取设备参数

首先使用get_dev_count函数得到通道下的设备数量，然后创建相应数量的设备数组，再使用get_dev_array函数取得设备参数。

Python
1
2
3
4
5
6
7
    #==========================================================
    #根据通道取其下的设备信息
    dev_count = c4py.get_dev_count(chl_name.encode())
    print("dev count:" + str(dev_count))
    #创建一个长度为 dev_count 的数组
    device_info_array = (c4py.DeviceInfo * dev_count)()
    c4py.get_dev_array(chl_name.encode(), device_info_array)

采集与解析

构造请求报文

通过设备的tcp序号，通讯地址、功能码、寄存器起始地址、测点个数，来构造请求报文，可以根据实际情况精简传入的参数；

然后通过ser.write函数写到目标串口去。

Python
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
# 构造请求buff
def build_send_buff(tcp_ser_high, tcp_ser_low, dev_comm_addr, func_code, reg_addr, reg_len):
    send_buff = (ctypes.c_ubyte * 256)()
    idx = 0
    send_buff[idx] = tcp_ser_high    # tcp序号高位
    idx += 1
    send_buff[idx] = tcp_ser_low    # tcp序号低位
    idx += 1
    send_buff[idx] = 0
    idx += 3
    send_buff[idx] = 6
    idx += 1
    send_buff[idx] = ctypes.c_ubyte(int(dev_comm_addr))  # 从站地址
    # print(send_buff[idx])
    idx += 1
    send_buff[idx] = func_code  # 功能码
    idx += 1
    send_buff[idx] = reg_addr >> 8  # 寄存器地址高位
    idx += 1
    send_buff[idx] = reg_addr & 0xFF  # 寄存器地址低位
    idx += 1
    send_buff[idx] = reg_len >> 8  # 要读取的长度高位
    idx += 1
    send_buff[idx] = reg_len & 0xFF  # 要读取的长度低位
    idx += 1
    # print(send_buff[:idx])
    return send_buff[:idx]  # 返回有效长度为 12 的数组

读取报文并解析

使用ser.read函数读取仪表返回到串口上的报文，然后对报文的合法性进行校验，例如长度校验、从站地址校验、CRC校验等，按需精简或者加入更多校验；

报文合法性校验通过以后，即可对报文中的数据解析，并置入目标测点。

Python
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
#解析读到的buff
def parse_read_buff(device_info,read_buff,need_len):
    #打印recv_buff
    # print('接收<< ' + ' '.join(['%02X' % i for i in recv_buff]))
    #长度校验
    if len(read_buff) != need_len:
        print("读取的长度和预期的长度不相等")
        return 0
    #地址校验
    if int(read_buff[6]) != int(device_info.dev_comm_addr):
        print("从站地址错误")
        return 0
    #可以再进行其它合法性校验，例如功能码是否匹配等

    #首字节索引为0，从索引9字节开始解析，总长为need_len，步长step为2
    step = 2
    for i in range(9, need_len, step):
        byte_pair = read_buff[i:i+step]
        #解析为大端，无符号，整型
        int_value = int.from_bytes(byte_pair, byteorder='big', signed=False)
        #解析为小端，无符号，整型
        int_value = int.from_bytes(byte_pair, byteorder='little', signed=False)

        #强转为double
        double_value = ctypes.c_double(int_value).value
        #设置到对应的测点
        c4py.dset_tag_value2(device_info.dev_name,str(i-6).encode(),double_value)
        # print('解析:: ' + ' '.join(['%02X' % i for i in byte_pair])) #打印byte_pair
    return 1

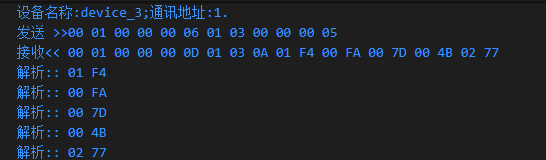

打印出来的报文如下图：

其它优化

1、可以根据parse_read_buff函数的返回值，来设置设备的通讯状态。

Python
1
2
3
4
5
6
    #解析数据
    ret = parse_read_buff(device_info,recv_buff,need_len)
    if (ret == 1):
        c4py.set_dev_status(device_info.dev_name,c4py.RUN_STAT_NORMAL)#设备状态正常
    else:
        c4py.set_dev_status(device_info.dev_name,c4py.RUN_STAT_FAULT)#设备状态异常

2、出现异常时，可以设置测点的质量戳，也可以选择是否清零测点的实时值。

Python
1
2
3
4
5
6
7
    #解析数据
    ret = parse_read_buff(device_info,recv_buff,need_len)
    if (ret == 1):
        c4py.set_dev_status(device_info.dev_name,c4py.RUN_STAT_NORMAL)#设备状态正常
    else:
        c4py.set_dev_status(device_info.dev_name,c4py.RUN_STAT_FAULT)#设备状态异常
        c4py.dset_tag_qos2(device_info.dev_name,b"",c4py.TAG_QUALITY_BAD,1)#设置质量戳bad，且清零测点的值

3、注册系统信号处理函数，来接收程序退出消息，以释放资源。

Python
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
#系统信号
app_exit_signal = 0

#系统信号处理函数
def handle_sigterm(signum, frame):
    global app_exit_signal
    app_exit_signal = signum

# 注册信号处理函数
signal.signal(signal.SIGTERM, handle_sigterm)
signal.signal(signal.SIGUSR1, handle_sigterm)

c4py.py_load_so()
c4py.global_init()
while True:
    #do something
    if app_exit_signal != 0:
        print("app exit signal: [{}]".format(app_exit_signal))
        break
#释放资源
c4py.global_release()

tcp序号高低位参数说明

Python
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
# tcp序号高低位
low = 0
high = 0
# tcp低位序号[1，255]
def tcp_low():
    global low, high
    low += 1
    if low == 255:
        high += 1
    elif low == 256:
        low = 0
    return low
# tcp高位序号[0，255]
def tcp_high():
    global high
    if high == 256:
        high = 0
    return high

完整源码

Python
  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
import socket
import ctypes
import c4py
import signal
import ptvsd


#系统信号
app_exit_signal = 0

#系统信号处理函数
def handle_sigterm(signum, frame):
    global app_exit_signal
    app_exit_signal = signum


# tcp序号高低位
low = 0
high = 0


def tcp_low():
    global low, high
    low += 1
    if low == 255:
        high += 1
    elif low == 256:
        low = 0
    return low


def tcp_high():
    global high
    if high == 256:
        high = 0
    return high
# 构造请求buff
def build_send_buff(tcp_ser_high, tcp_ser_low, dev_comm_addr, func_code, reg_addr, reg_len):
    send_buff = (ctypes.c_ubyte * 256)()
    idx = 0
    send_buff[idx] = tcp_ser_high    # tcp序号高位
    idx += 1
    send_buff[idx] = tcp_ser_low    # tcp序号低位
    idx += 1
    send_buff[idx] = 0
    idx += 3
    send_buff[idx] = 6
    idx += 1
    send_buff[idx] = ctypes.c_ubyte(int(dev_comm_addr))  # 从站地址
    # print(send_buff[idx])
    idx += 1
    send_buff[idx] = func_code  # 功能码
    idx += 1
    send_buff[idx] = reg_addr >> 8  # 寄存器地址高位
    idx += 1
    send_buff[idx] = reg_addr & 0xFF  # 寄存器地址低位
    idx += 1
    send_buff[idx] = reg_len >> 8  # 要读取的长度高位
    idx += 1
    send_buff[idx] = reg_len & 0xFF  # 要读取的长度低位
    idx += 1
    # print('发送>> ' + ' '.join(['%02X' % i for i in send_buff[:idx]])) #打印send_buff
    return send_buff[:idx]  # 返回有效长度为 12 的数组

#解析读到的buff
def parse_read_buff(device_info,read_buff,need_len):
    #打印recv_buff
    # print('接收<< ' + ' '.join(['%02X' % i for i in recv_buff]))
    #长度校验
    if len(read_buff) != need_len:
        print("读取的长度和预期的长度不相等")
        return 0
    #地址校验
    if int(read_buff[6]) != int(device_info.dev_comm_addr):
        print("从站地址错误")
        return 0
    #可以再进行其它合法性校验，例如功能码是否匹配等

    #首字节索引为0，从索引9字节开始解析，总长为need_len，步长step为2
    step = 2
    for i in range(9, need_len, step):
        byte_pair = read_buff[i:i+step]
        #解析为大端，无符号，整型
        int_value = int.from_bytes(byte_pair, byteorder='big', signed=False)
        #解析为小端，无符号，整型
        # int_value = int.from_bytes(byte_pair, byteorder='little', signed=False)

        #强转为double
        double_value = ctypes.c_double(int_value).value
        # print(double_value)
        #设置到对应的测点
        c4py.dset_tag_value2(device_info.dev_name,str(i-6).encode(),double_value)
        print('解析:: ' + ' '.join(['%02X' % i for i in byte_pair])) #打印byte_pair
    return 1

if __name__ == "__main__":
    # 注册信号处理函数
    signal.signal(signal.SIGTERM, handle_sigterm)
    signal.signal(signal.SIGUSR1, handle_sigterm)
    #==========================================================
    #启动调试，等待调试器附加，正式运行时注释下述两行
    ptvsd.enable_attach(address=('0.0.0.0', 5678))
    ptvsd.wait_for_attach()
    #==========================================================
    #库初始化
    c4py.py_load_so()
    print("c4py version:" + c4py.C4PY_VERSION)
    c4py.global_init()
    #==========================================================
    #设置通道名称和对端IP
    chl_name = "python采集通道"
    uart_info = c4py.UartInfo()
    c4py.get_chl_param(chl_name.encode(),1,ctypes.pointer(uart_info))
    IP_PORT = ("172.20.1.161", 502)
    # 创建套接字并连接
    client = socket.socket(socket.AF_INET, socket.SOCK_STREAM)
    # client.settimeout(3)
    client.connect(IP_PORT)
    print("通道名称:" + chl_name + ";IP端口:" + "172.20.2.137" + ";超時:" + str(3))
    #将通道状态设置为正常
    c4py.set_chl_status(chl_name.encode(),c4py.RUN_STAT_NORMAL)
    #==========================================================
    #根据通道取其下的设备信息
    dev_count = c4py.get_dev_count(chl_name.encode())
    print("dev count:" + str(dev_count))
    #创建一个长度为 dev_count 的数组
    device_info_array = (c4py.DeviceInfo * dev_count)()
    c4py.get_dev_array(chl_name.encode(), device_info_array)
    #==========================================================
    #遍历设备，开始通信
    while True:
        for device_info in device_info_array:
            print("设备名称:" + device_info.dev_name.decode() + ";通讯地址:" + device_info.dev_comm_addr.decode() + ".")
            reg_addr = 0 #起始寄存器地址
            reg_len = 5 #要读取的寄存器个数
            need_len = reg_len * 2 + 9 #期望返回的长度
            #构造请求报文
            send_buff = build_send_buff(tcp_high(),tcp_low() ,device_info.dev_comm_addr, 0x03, reg_addr, reg_len)
            #发送数据
            client.send(bytes(send_buff))
            print("发送 >>" + ' '.join(['%02X' % i for i in send_buff]))
            # 接收数据
            client.settimeout(3)
            try:
                recv_buff = client.recv(need_len)
                print('接收<< ' + ' '.join(['%02X' % i for i in recv_buff]))
            except socket.timeout:
                recv_buff = b''
            #解析数据
            ret = parse_read_buff(device_info,recv_buff,need_len)
            if (ret == 1):
                c4py.set_dev_status(device_info.dev_name,c4py.RUN_STAT_NORMAL)#设备状态正常
            else:
                c4py.set_dev_status(device_info.dev_name,c4py.RUN_STAT_FAULT)#设备状态异常
                c4py.dset_tag_qos2(device_info.dev_name,b"",c4py.TAG_QUALITY_BAD,1)#设置质量戳bad，且清零测点的值
            #休息一个帧间隔
            c4py.msleep(50)

        #休息一个交互频率
        c4py.msleep(1000)
        if app_exit_signal != 0:
            print("app exit signal: [{}]".format(app_exit_signal))
            break

    # 关闭连接
    client.close
    c4py.global_release()
