net101slave¶

云端配置(网络101从站转发)¶

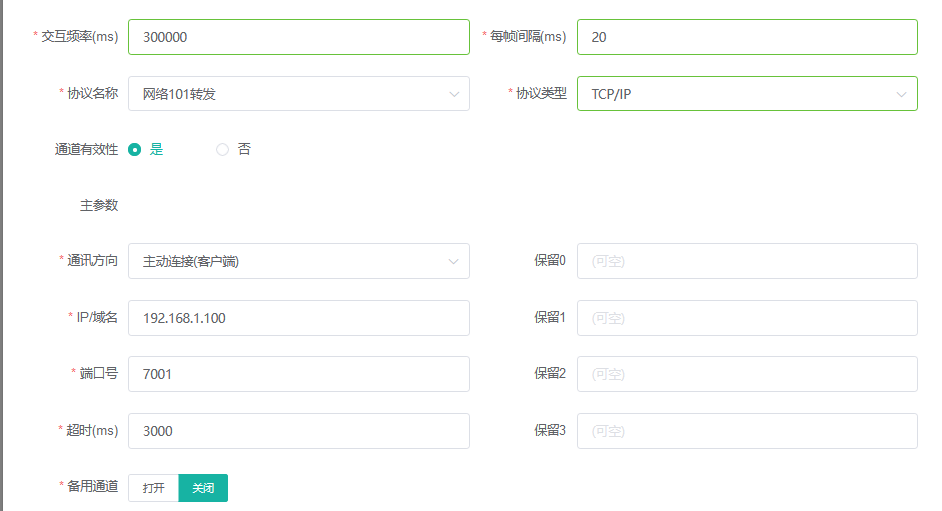

新建一个转发通道，协议选择网络101转发，主参数中IP/域名和端口号按现场实际情况填写,交互频率影响遥信变化的检测速度，需要按照实际需要配置。

提示

网络101转发暂时不支持等待连接模式。

[规约特征]。

编号	参数描述	说明
0	传输模式	0 非平衡传输，1 平衡模式
1	RTU从站地址长度	可配置为1或2，要与接入的主站相同
2	传输原因长度	可配置为1或2，要与接入的主站相同
3	信息体地址长度	可配置为1或2，要与接入的主站相同
4	站点角色	可配置为:0 从动站,1 主动站。
5	支持对时	0 不支持，1 支持。不支持对时配置下，会对主站下发的对时报文发送否定应答
6	遥测基址	遥测基址
7	遥信基址	遥信基址
8	遥脉基址	遥脉基址
9	遥控基址	遥控基址

提示

非平衡传输规则下，在分层系统系统中，任何中间节点在面向外站方向，它是启动站，在面向控制方向，它是从动站。一般情况下网关作为从动站。

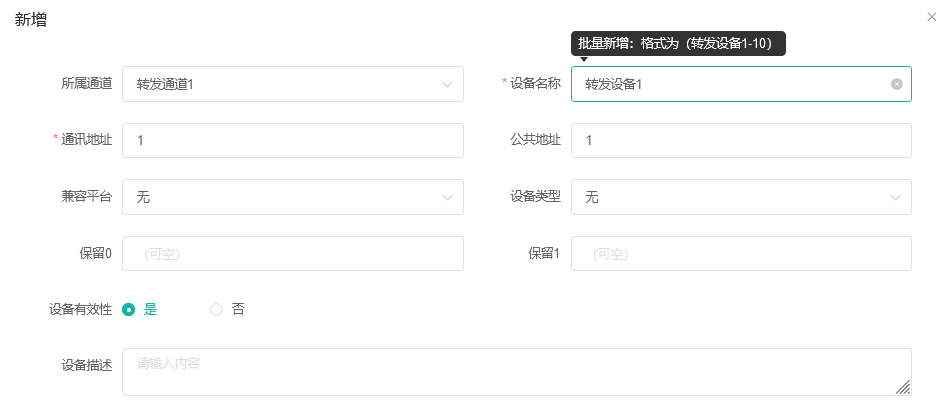

一个转发通道可以建立多个转发设备，通信地址需要配置101链路地址。

举例转发一个遥测点，其101寄存器地址为4001H，新建一个测点，功能码选择遥测，地址填0(即4001H减去101遥测基地址4001H)，数据类型与数据格式保持默认即可(统一转出类型为短浮点型)，转发系数按需配置，在实际发送的值是采集值乘上转发系数。
