CSC2000采集(四方继保)¶

云端配置(CSC2000采集)¶

举例：要采集的继电保护装置的IP地址为192.168.1.32，组播IP地址为236.8.8.8，UDP主站接收端口为1888，发送端口为1889。

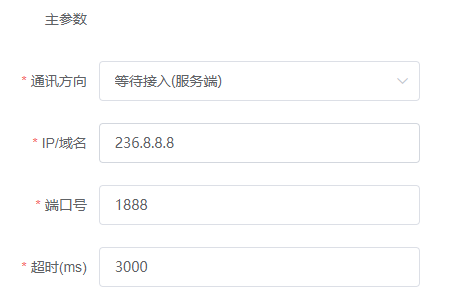

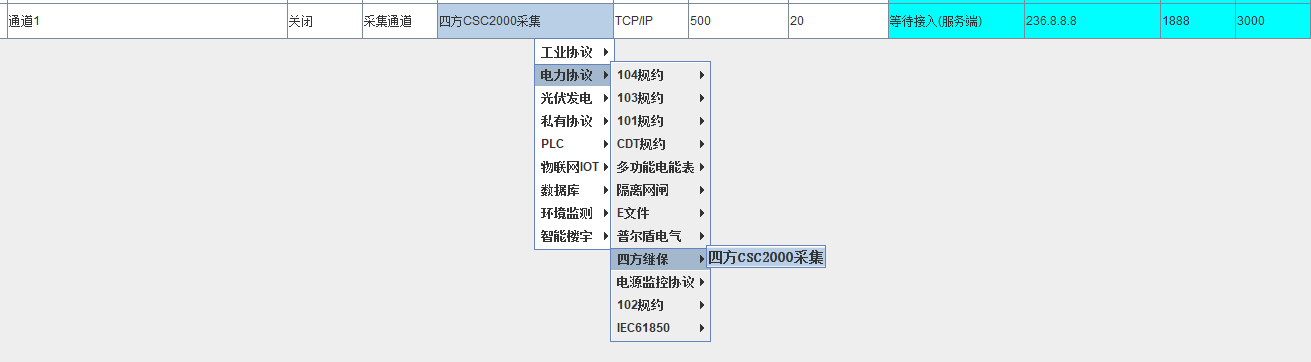

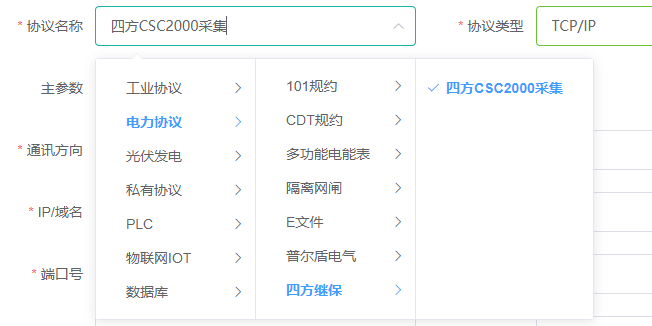

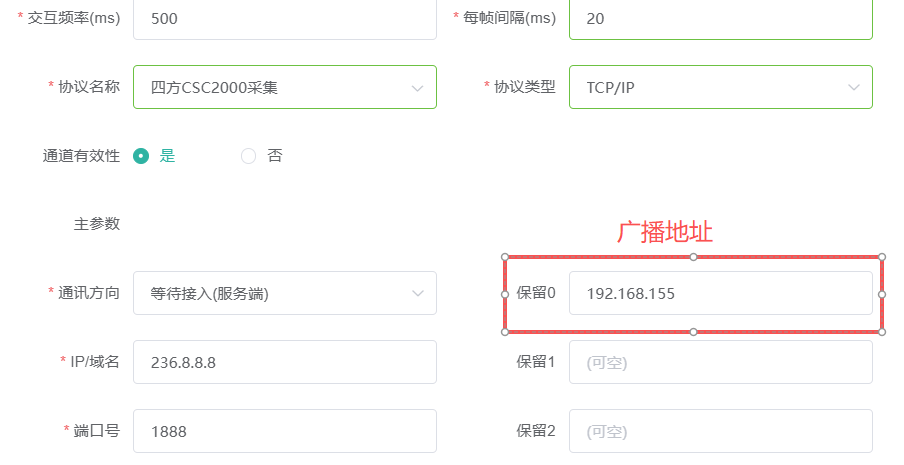

新建一个采集通道，协议选择四方CSC2000采集，主参数中，IP地址填写236.8.8.8，端口号填1888；

提示

如果能ping通保护的IP，但是通道监测一直收不到数据，那么将和保护相连的网口设置为默认网关，或者添加路由236.8.8.8/32下一跳192.168.1.1再试。

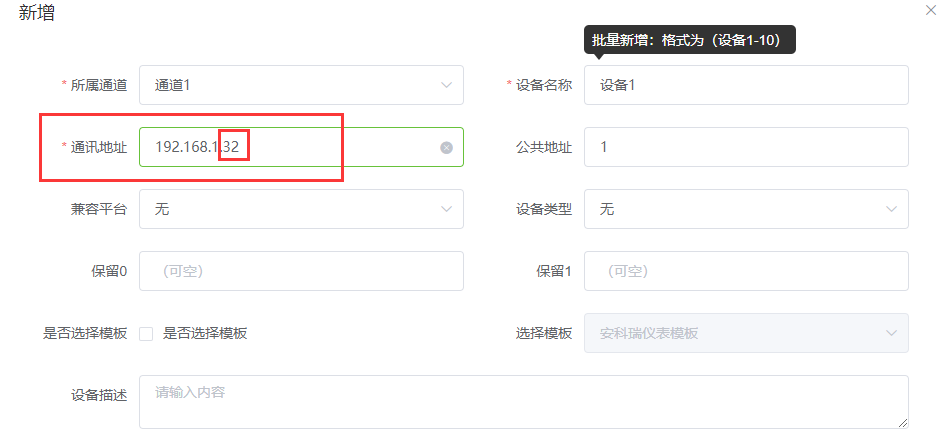

新建一个设备，设备的通讯地址填写该保护的IP地址，例如192.168.1.32，通讯地址的最后一部分(本例中为32)应该设置为该保护的设备LON网地址；

提示

假如设备LON网地址错误，仅影响遥控；

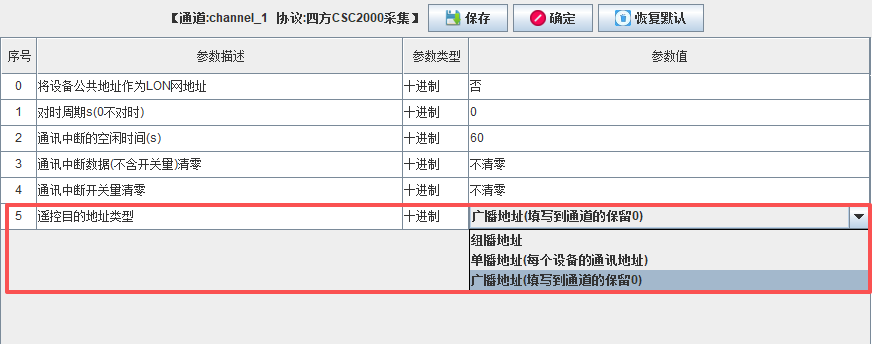

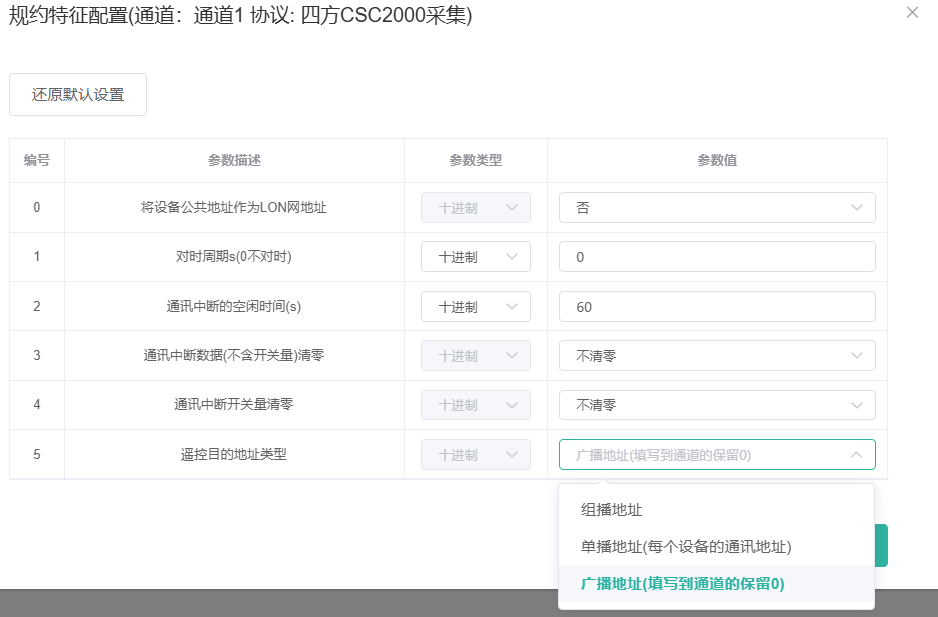

可以在规约特征中启用将设备公共地址作为LON网地址，否则自动取IP最后一部分作为LON网地址，当同一个IP地址包含多个LON网地址设备的数据时必须开启此项。

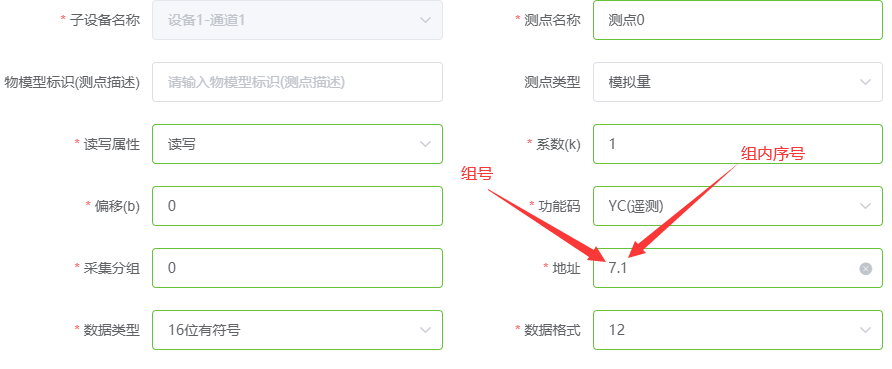

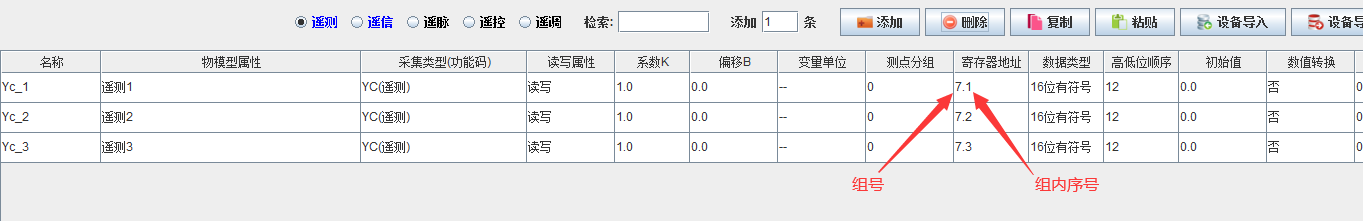

新建一个测点，功能码按实际情况选择，地址7.1意为：该测点所在的组号为7，在该组中的序号为1，数据类型与数据格式保持默认即可，协议会根据报文内容自动解析。

提示

关于数据类型，当功能码选择YM(遥脉)时，选择单精度浮点数，按照4字节浮点(或3字节浮点自动适配)解析，高低位默认即可；

选择32位无符号，按照4字节整型解析，高低位通常为4321；选择16位无符号，高低位通常为21，按照2字节整型解析。

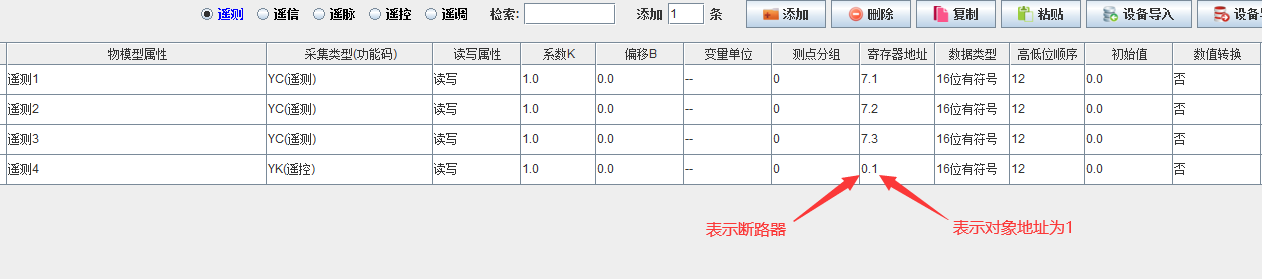

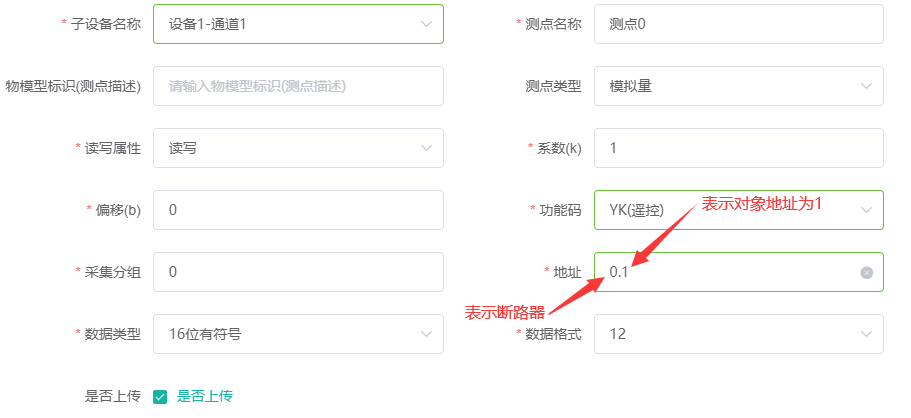

新建一个测点，功能码选择YK(遥控)，默认0组为断路器组，1组为压板组，写0代表分，写1代表合。
