保护类modbus扩展¶
云端配置(保护类modbus)¶
新建通道¶

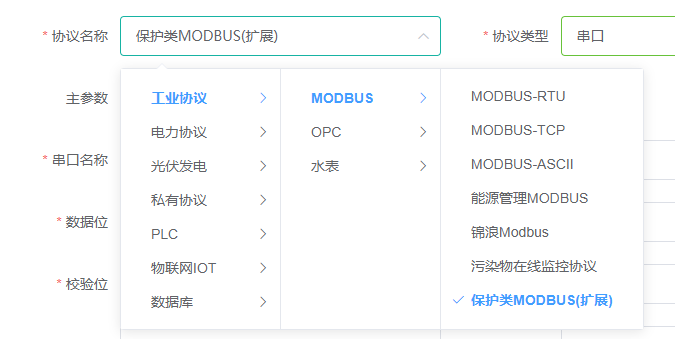

新建一个采集通道，协议选择保护类MODBUS，本驱动属于modbus-rtu采集(标准)协议的扩展，基本配置过程可参照modbus-rtu采集(标准)。
扩展功能¶
广播对时¶
-
举例
每60分钟，下发一次广播对时。
-

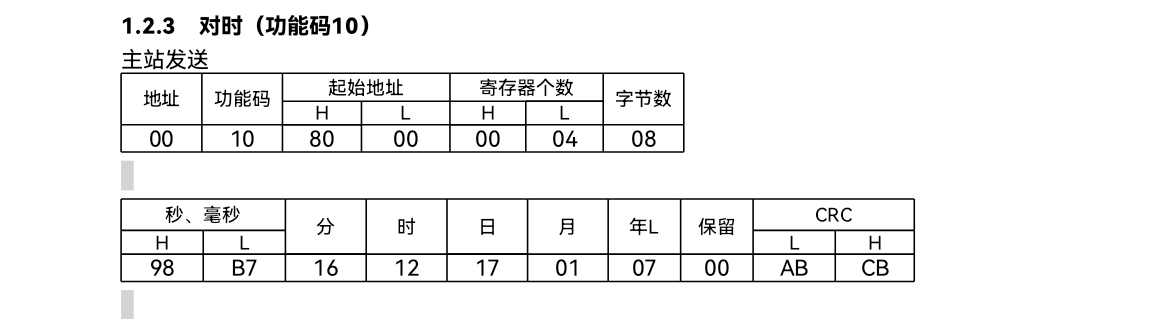

协议要求
-

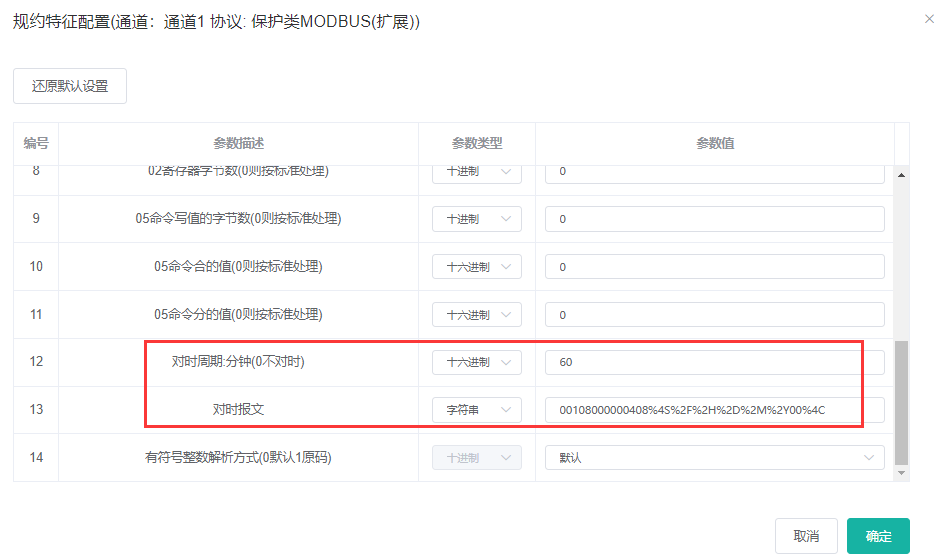

规约特征配置
-
通配符说明
| 符号 | 描述 |
|---|---|
| %?A | 将被替换为设备通讯地址(Address)，?处填写字符串长度，下同 |
| %?P | 将被替换为设备公共地址(Public Address) |
| %?Y | 将被替换为年份，%4Y则为四位数年份，%2Y则取年份后两位 (Year) |
| %?M | 将被替换为月份(Value) |
| %?D | 将被替换为日期 (Day) |
| %?H | 将被替换为小时 (Hour) |
| %?F | 将被替换为分钟 (Min) |
| %?S | 将被替换为秒钟，%4S精确到毫秒，%2S精确到秒 (Second) |
| %?C | 将被替换为校验码(Check) |
注意
注1：规约特征配置中的命令均为十六进制，以字符串的形式表示，且区分大小写(通配符中的字母为大写，十六进制报文中的a-f为小写)，2个字符串合为1个字节，例如字符串a3代表十六进制的0xa3，为1个字节长度；
注2：%号后面的?，为数字，代表字符串长度，例如设备地址为5，通配符为%2A，那么实际发出去的报文就是1字节的05；例如寄存器个数为3，通配符为%4N，那么实际发出去的报文就是2字节的0003；该长度肯定为偶数；
按照上述配置，发出去的对时报文为：
00 10 80 00 00 04 08 70 c9 34 10 14 07 15 00 a9 85
有符号整数解析方式¶
-
举例
16进制有符号数0x807f，默认情况下解析为十进制值：
32895，选择原码方式解析则为：-127。 -

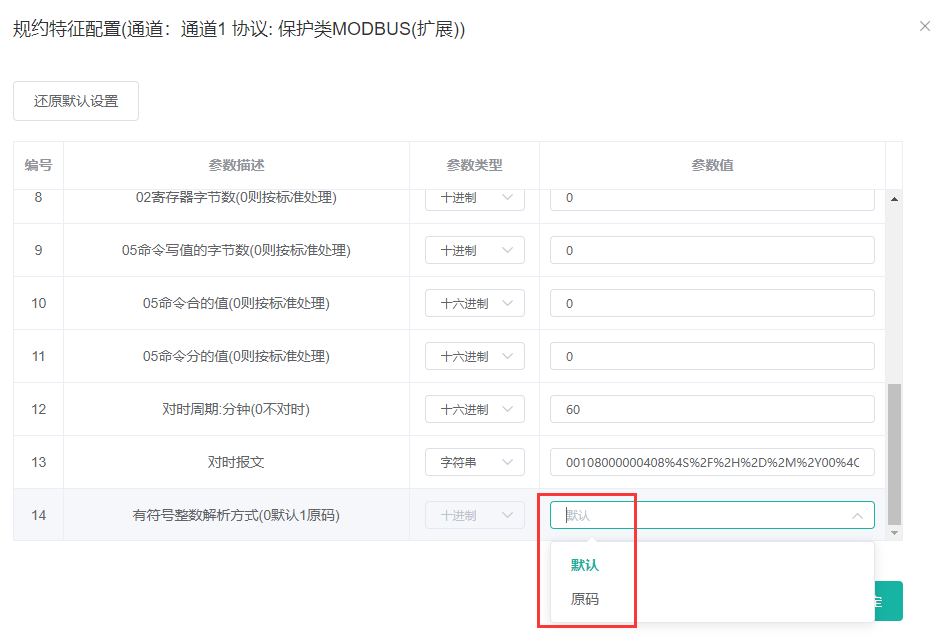

规约特征配置
本地配置(保护类modbus)¶
新建通道¶
新建一个采集通道，协议选择保护类MODBUS，本驱动属于modbus-rtu采集(标准)协议的扩展，基本配置过程可参照modbus-rtu采集(标准)。
扩展功能¶
广播对时¶
-
举例
每60分钟，下发一次广播对时。
-
协议要求
-

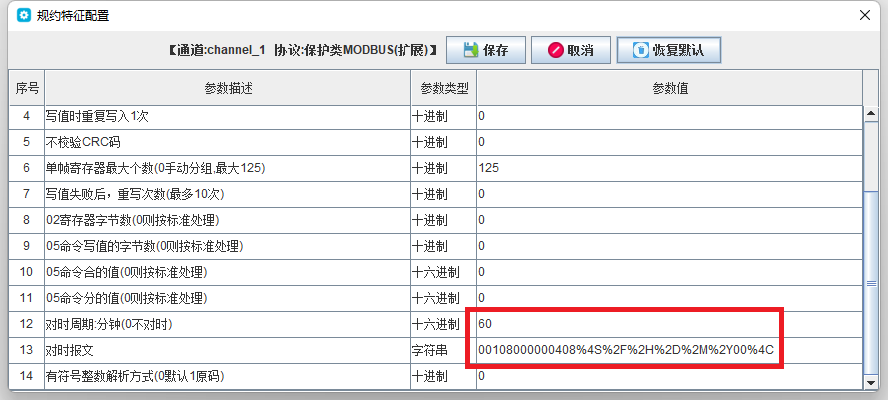

规约特征数配置
- 通配符说明
| 符号 | 描述 |
|---|---|
| %?A | 将被替换为设备通讯地址(Address)，?处填写字符串长度，下同 |
| %?P | 将被替换为设备公共地址(Public Address) |
| %?Y | 将被替换为年份，%4Y则为四位数年份，%2Y则取年份后两位 (Year) |
| %?M | 将被替换为月份(Value) |
| %?D | 将被替换为日期 (Day) |
| %?H | 将被替换为小时 (Hour) |
| %?F | 将被替换为分钟 (Min) |
| %?S | 将被替换为秒钟，%4S精确到毫秒，%2S精确到秒 (Second) |
| %?C | 将被替换为校验码(Check) |
注意
注1：规约特征配置中的命令均为十六进制，以字符串的形式表示，且区分大小写(通配符中的字母为大写，十六进制报文中的a-f为小写)，2个字符串合为1个字节，例如字符串a3代表十六进制的0xa3，为1个字节长度；
注2：%号后面的?，为数字，代表字符串长度，例如设备地址为5，通配符为%2A，那么实际发出去的报文就是1字节的05；例如寄存器个数为3，通配符为%4N，那么实际发出去的报文就是2字节的0003；该长度肯定为偶数；
按照上述配置，发出去的对时报文为：
00 10 80 00 00 04 08 70 c9 34 10 14 07 15 00 a9 85
有符号整数解析方式¶
-
举例
16进制有符号数0x807f，默认情况下解析为十进制值：
32895，选择原码方式解析则为：-127。 -

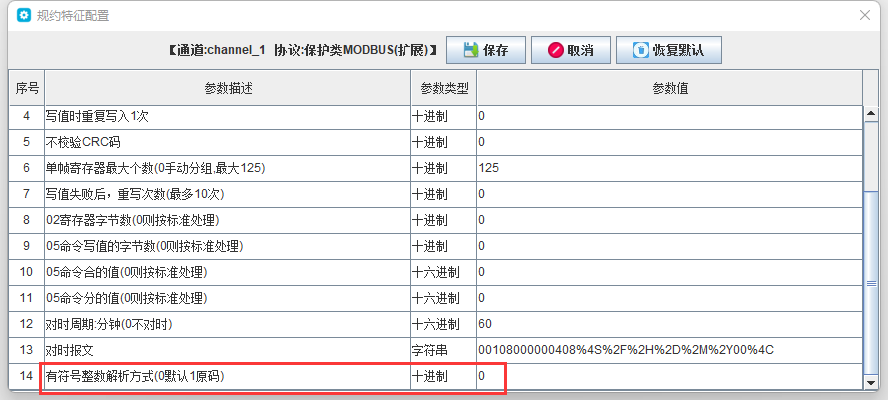

规约特征配置
