集中器1376.1

集中器Q/GDW-1376.1(2012)

云端配置(Q/GDW-1376.1)

新建通道

新建一个采集通道,协议选择集中器GDW1376.1,主参数中,端口号根据集中器里配置的主用端口填写,其余参数保持默认即可;

注意

因为集中器本身采集的效率不高,所以采集通道的交互频率不宜设置的太小,例如集中器下有10块多功能表要采集,那么本通道的交互频率建议设置为180000ms(3分钟)。

新建设备

新建一个设备,自定义设备名称,通讯地址填写集中器的行政代码与终端地址拼接后的结果,公共地址填写集中器里的测量点号Pn(测量点号Pn指集中器的抄表顺序,集中器抄表时先抄测量点号1的表、再抄测量点号2的表...),保留0暂无作用,可以用于备注该仪表的终端地址。

强烈建议

新建设备时,可以勾选是否选择模板,然后在右侧搜索集中器即可选择系统预设的点表模板。

新建测点

新建一个测点,功能码选择请求1类数据,寄存器地址填写33.1,33意为Fn33(含当前正向有/无功电能示值、一/四象限无功电能示值等数据),1意为本数组(详见文末表格)中的第1个数据:抄表时间,数据类型选择字符串;

新建一个测点,功能码选择请求1类数据,寄存器地址填写33.3,33意为Fn33(含当前正向有/无功电能示值、一/四象限无功电能示值等数据),3意为本数组(详见文末表格)中第3个数据:正向有功总电能,数据类型保持默认即可;

新建一个测点,功能码选择请求1类数据,寄存器地址填写25.6,25意为Fn25(含当前三相及总有/无功功率、功率因数,三相电压、电流、零序电流、视在功率等数据),6意为本数组(详见文末表格)中第6个数据:总无功功率,数据类型保持默认即可;

本地配置(Q/GDW-1376.1)

新建通道

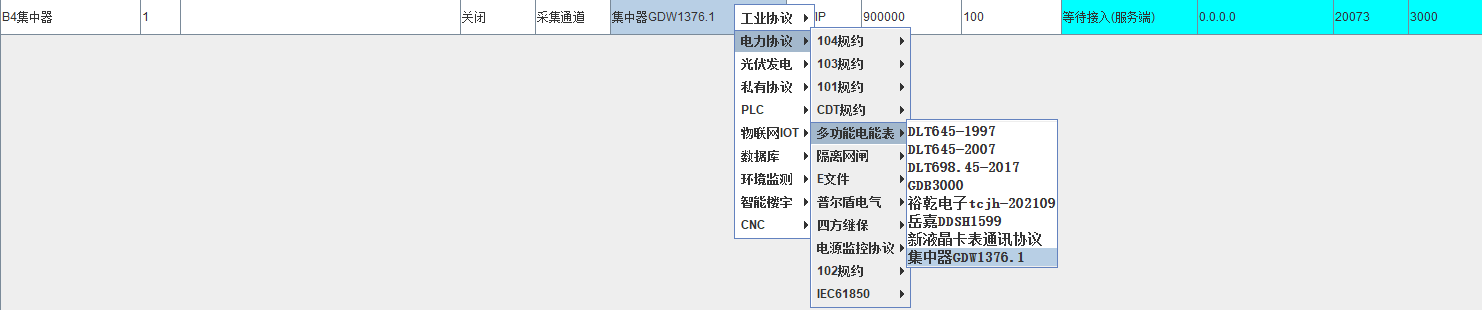

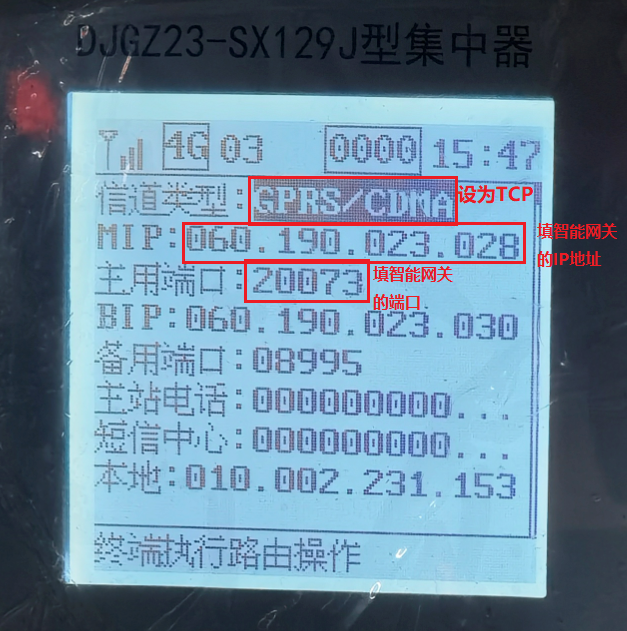

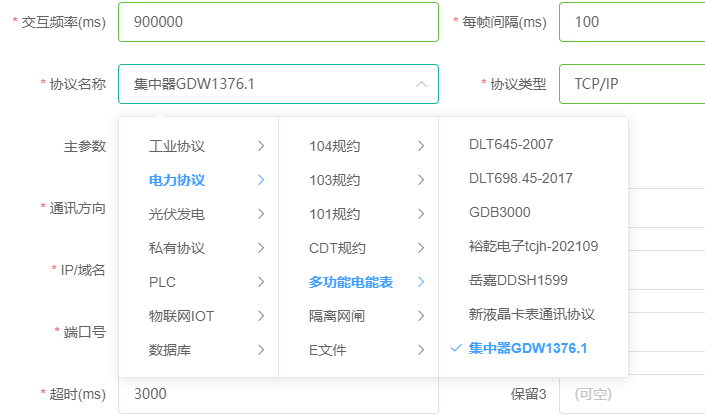

新建一个采集通道,协议选择集中器GDW1376.1,主参数中,端口号根据集中器里配置的主用端口填写,其余参数保持默认即可;

注意

因为集中器本身采集的效率不高,所以采集通道的交互频率不宜设置的太小,例如集中器下有10块多功能表要采集,那么本通道的交互频率建议设置为180000ms(3分钟)。

新建设备

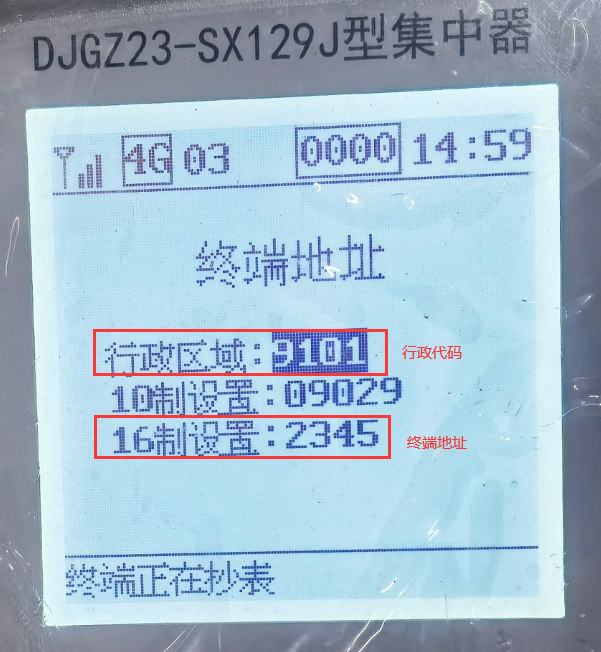

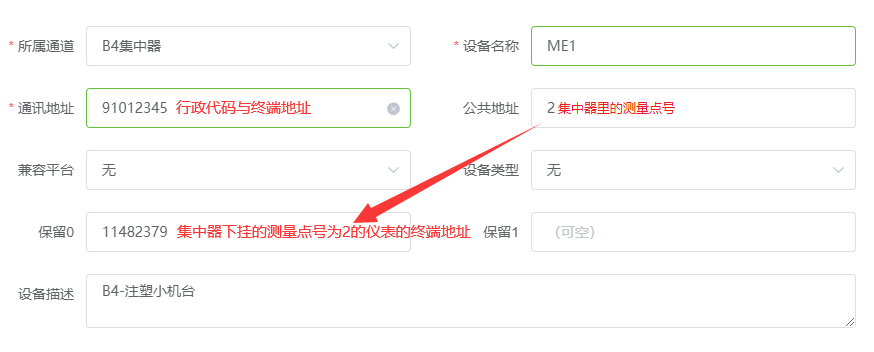

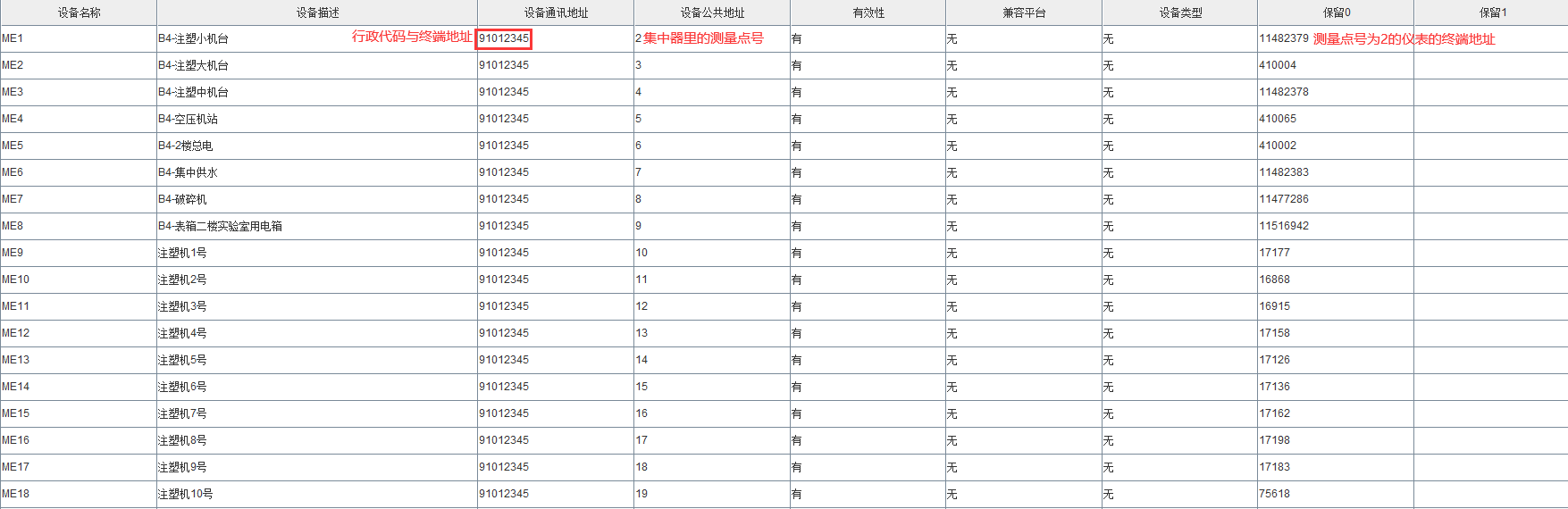

新建一个设备,自定义设备名称,通讯地址填写集中器的行政代码与终端地址拼接后的结果,公共地址填写集中器里的测量点号Pn(测量点号Pn指集中器的抄表顺序,集中器抄表时先抄测量点号1的表、再抄测量点号2的表...),保留0暂无作用,可以用于备注该仪表的终端地址。

新建测点

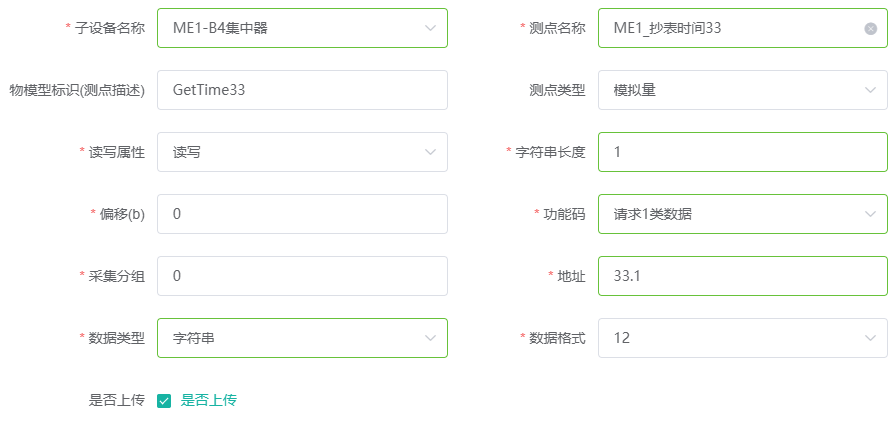

新建一个测点,功能码选择请求1类数据,寄存器地址填写33.1,33意为Fn33(含当前正向有/无功电能示值、一/四象限无功电能示值等数据),1意为本数组(详见文末表格)中的第1个数据:抄表时间,数据类型选择字符串;

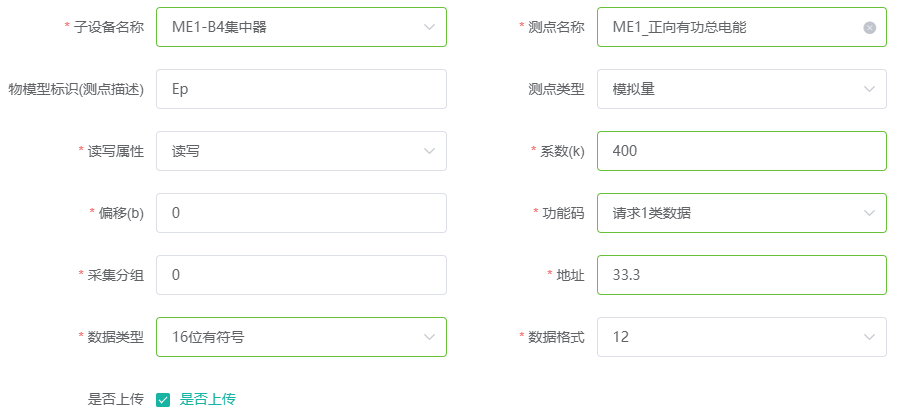

新建一个测点,功能码选择请求1类数据,寄存器地址填写33.3,33意为Fn33(含当前正向有/无功电能示值、一/四象限无功电能示值等数据),3意为本数组(详见文末表格)中第3个数据:正向有功总电能,数据类型保持默认即可;

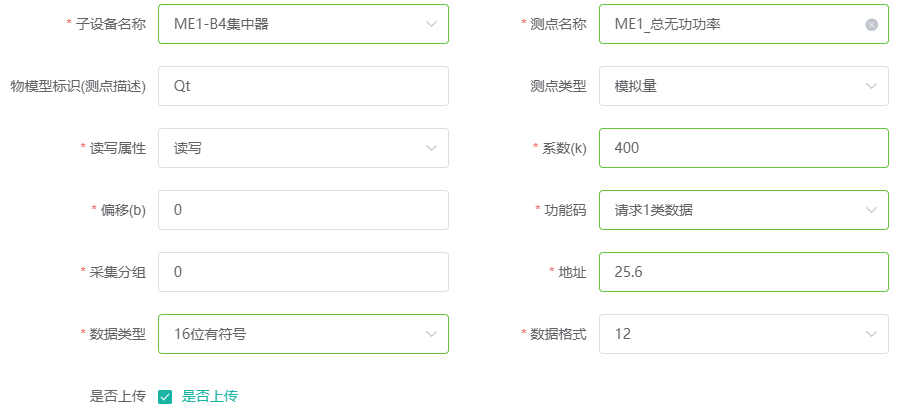

新建一个测点,功能码选择请求1类数据,寄存器地址填写25.6,25意为Fn25(含当前三相及总有/无功功率、功率因数,三相电压、电流、零序电流、视在功率等数据),6意为本数组(详见文末表格)中第6个数据:总无功功率,数据类型保持默认即可;

提示

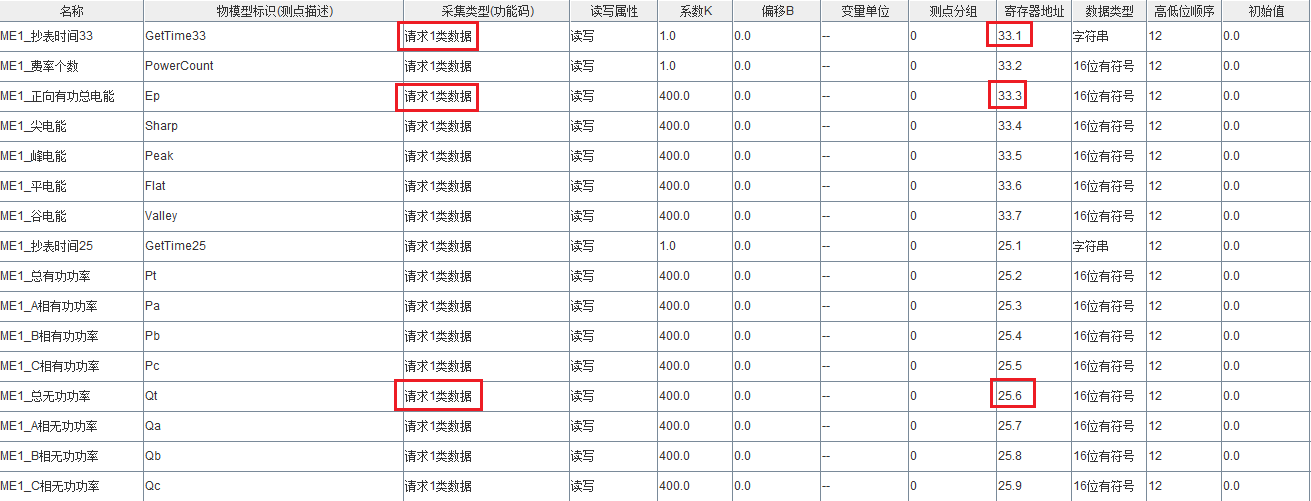

点击下载点表模板:集中器GDW1376.1点表

常用数据地址

  • 表Fn25

    数据序号 数据内容
    1 抄表时间
    2 总有功功率
    3 A相有功功率
    4 B相有功功率
    5 C相有功功率
    6 总无功功率
    7 A相无功功率
    8 B相无功功率
    9 C相无功功率
    10 功率因数
    11 A相功率因数
    12 B相功率因数
    13 C相功率因数
    14 A相电压
    15 B相电压
    16 C相电压
    17 A相电流
    18 B相电流
    19 C相电流
    20 零序电流
    21 总视在功率
    22 A相视在功率
    23 B相视在功率
    24 C相视在功率
  • 表Fn33

    数据序号 数据内容
    1 抄表时间
    2 费率个数(通常为4,1≤n≤12)
    3 当前正向有功总电能示值
    4 当前费率1正向有功总电能示值(尖)
    5 当前费率2正向有功总电能示值(峰)
    6 当前费率3正向有功总电能示值(平)
    7 当前费率4正向有功总电能示值(谷)
    ... ...
    n+3 当前费率n正向有功总电能示值(n≤12)
