阿里云IoT¶
云端配置(阿里云IoT)¶
新建通道¶

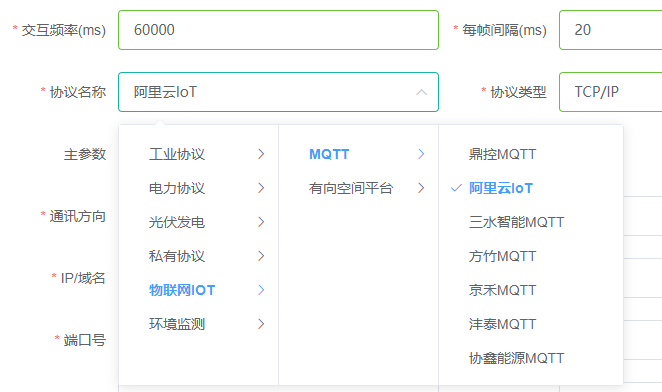

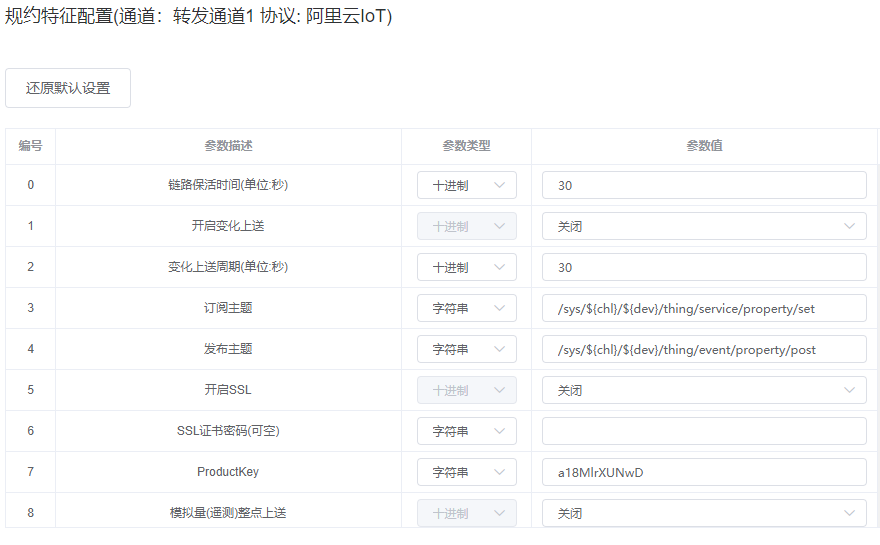

新建一个转发通道，协议选择阿里云IoT，交互频率意为全量上送间隔(填写范围1秒-12小时，单位ms)，如有需要，变位上送间隔请在规约特征里开启与填写(填写范围1秒-5分钟，单位ms)；主参数中，各个参数保持默认即可，如有需要，可填写自定义的阿里云域名；
提示
在配置本协议的工程时，尽量不要在采集/转发的通道名称、设备名称中出现中文，测点名称不允许有中文，否则会导致上传失败，因为阿里云物模型不支持！
阿里云平台的产品概念，对应我们的转发通道的概念。
举例，阿里云上申请的三元组为：
| JSON | |
|---|---|
提示
订阅与发布主题中，${pkey}为通配符，将被替换为ProductKey，${dev}为通配符，将被替换为设备名称。
新建设备¶
新建一个设备，设备名称填写对应的阿里云平台的设备名称，设备通讯地址填写该设备的productKey，其余参数默认。

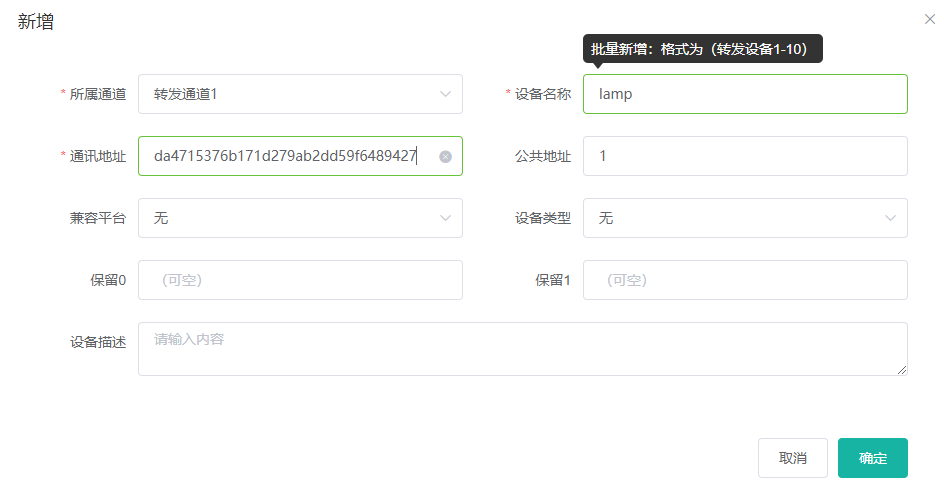

举例，根据三元组已知DeviceName为lamp，DeviceSecret为da4715376b171d279ab2dd59f6489427，那么转发设备的参数按照下图填写。
提示
阿里云平台产品下的设备概念，对应我们转发通道下的转发设备概念。
新建测点¶
发送实时数据¶

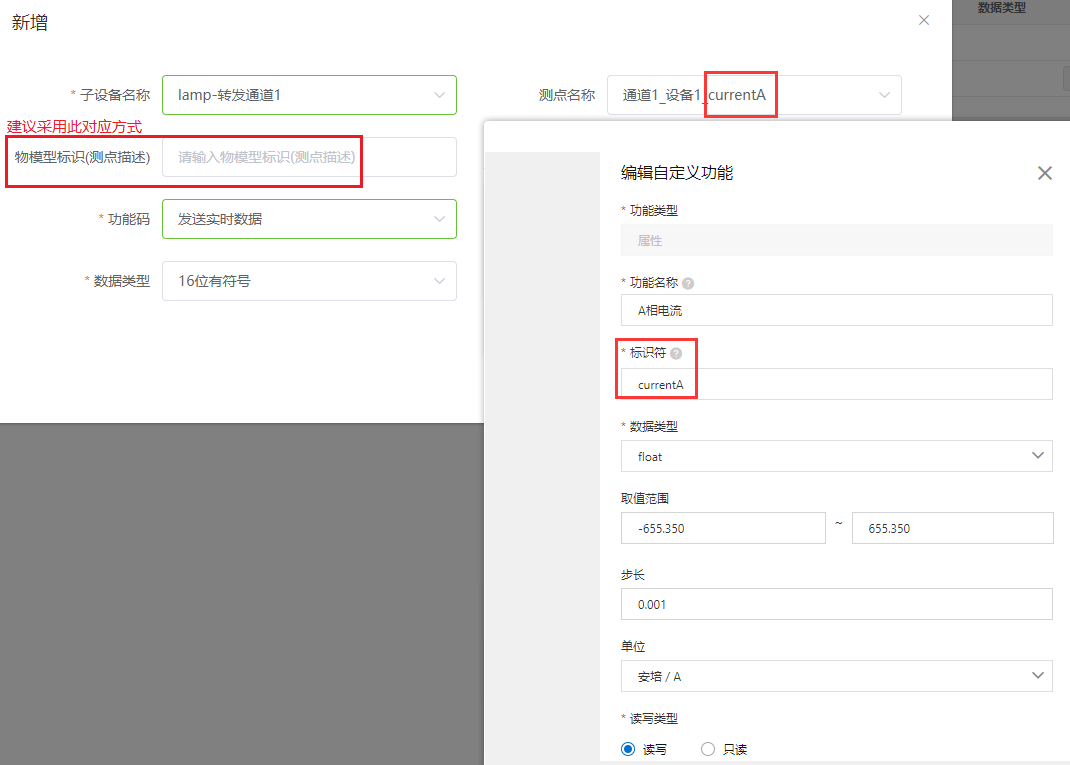

举例转发一个测点，点击测点名称的编辑框，即可选择采集测点，物模型标识按照实际情况填写，功能码按照实际情况选择。
注意

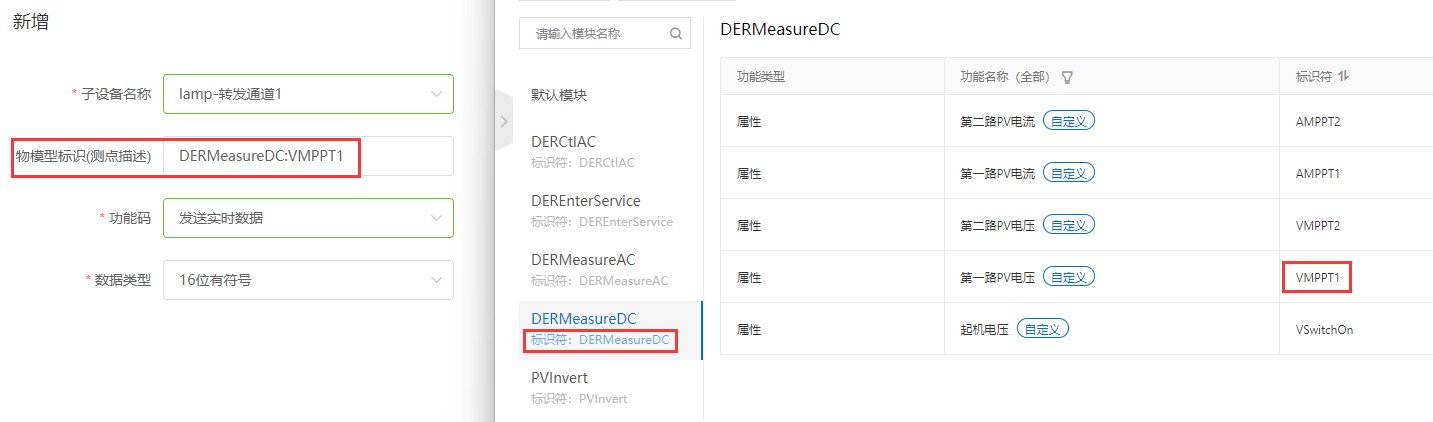

转发测点新增时，默认使用的是采集测点的名称对应阿里云平台物模型的标识符，假如采集测点名称中含有通道名称、设备名称前缀的，在上传时会自动去掉，如下图，它们也认为是对应的。
强烈建议
在规约特征的对应物模型标识符参数中将其修改为物模型标识。
如果阿里云物模型中含有模块，那么在填写物模型时以英文冒号分隔模块标识符和功能标识符。
实时数据写值¶
配置了发送实时数据功能码，且阿里云平台物模型的读写属性可写的，可以由阿里云平台下发写值。

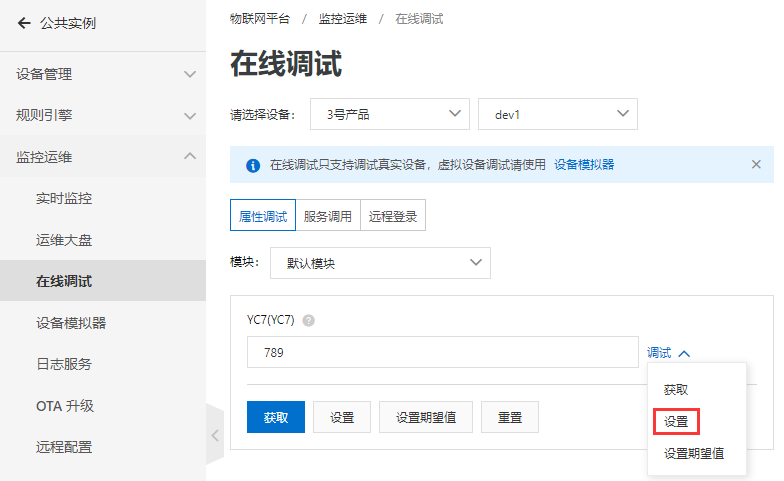

测试如下图所示，在监控运维中点击在线调试，选择对应的产品与设备，然后在属性调试下方选择要写值的测点，填上要写的值，即可对该测点进行写值，如下图：
提示
测点属性为“读写”，调试时才可以选择“设置”。
服务调用.召读多测点¶

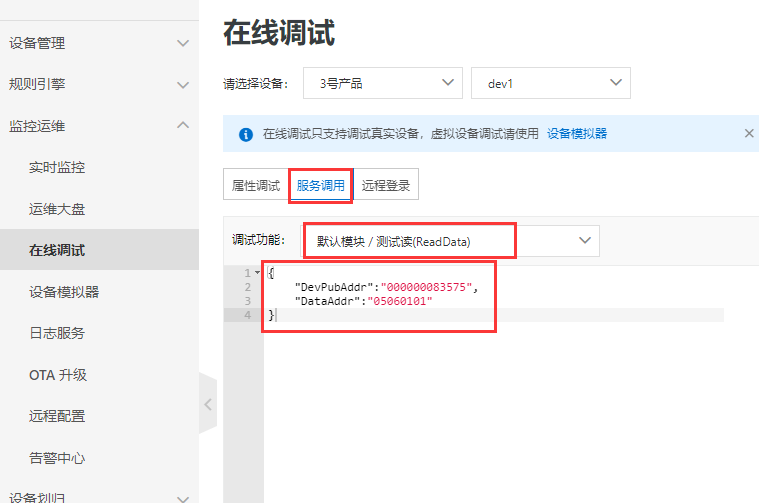

举例通过服务调用来召读某一测点，

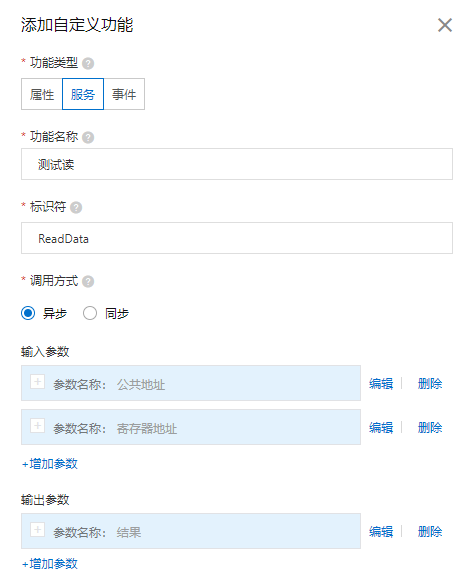

在阿里云平台物模型添加自定义功能，功能类型选择服务，功能名称自定义，功能标识符为ReadData，输入参数1标识符为DevPubAddr，输入参数2标识符为DataAddr，输出参数1为DataResult，然后发布(数据类型均为text)；

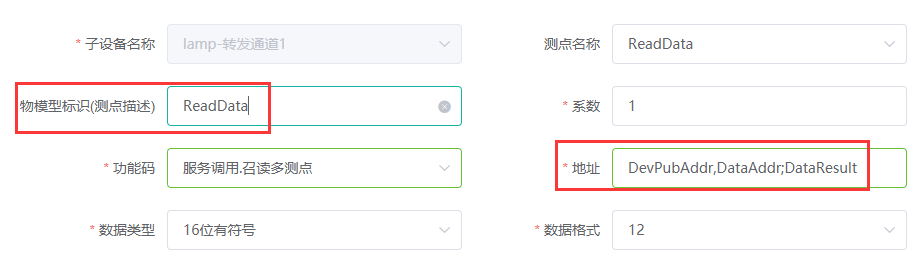

在本平台上新建一个中间点，测点名称为ReadData(即上述服务的标识符)，在转发设备中添加这个中间点，功能码选择服务调用.召读测点，地址填写为DevPubAddr,DataAddr;DataResult(格式：输入参数1标识符,输入参数2标识符;输出参数1标识符，其中输入参数1必须为采集设备的公共地址，输入参数2必须为采集测点的寄存器地址)。
服务调用.快速刷新¶
暂未实现。
服务调用.读写单测点¶

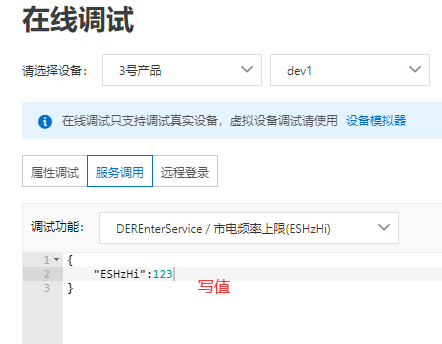

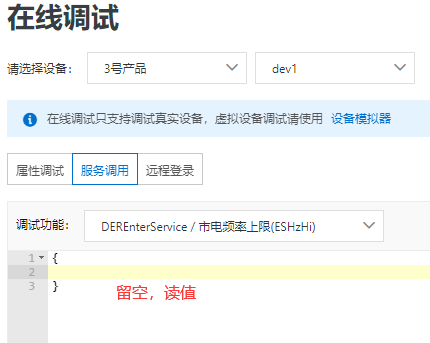

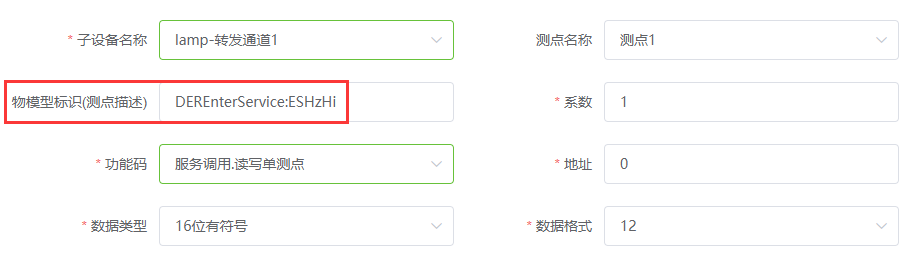

举例通过服务调用写值，转发时，功能码选择服务调用.读写单测点，即可通过该服务下发写值或读值。
本地配置(阿里云IoT)¶
新建通道¶

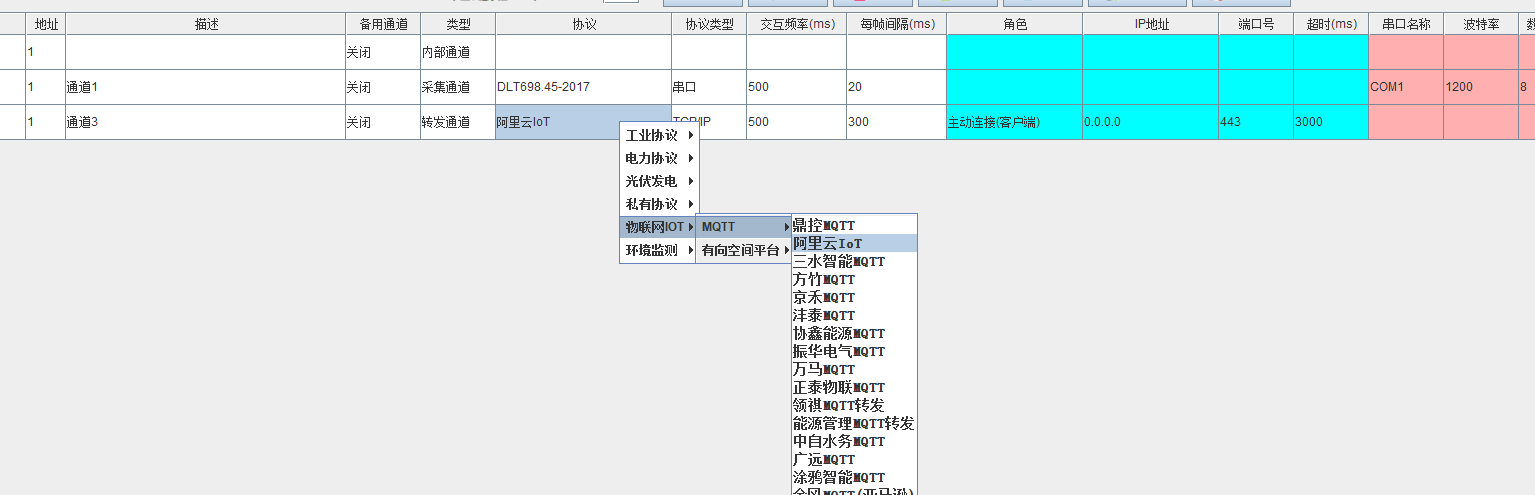

新建一个转发通道，协议选择阿里云IoT，交互频率意为全量上送间隔(填写范围1秒-12小时，单位ms)，如有需要，变位上送间隔请在规约特征配置里开启与填写(填写范围1秒-5分钟，单位ms)；主参数中，各个参数保持默认即可，如有需要，可填写自定义的阿里云域名；
提示
在配置本协议的工程时，尽量不要在采集/转发的通道名称、设备名称中出现中文，测点名称不允许有中文，否则会导致上传失败，因为阿里云物模型不支持！
阿里云平台的产品概念，对应我们的转发通道的概念。

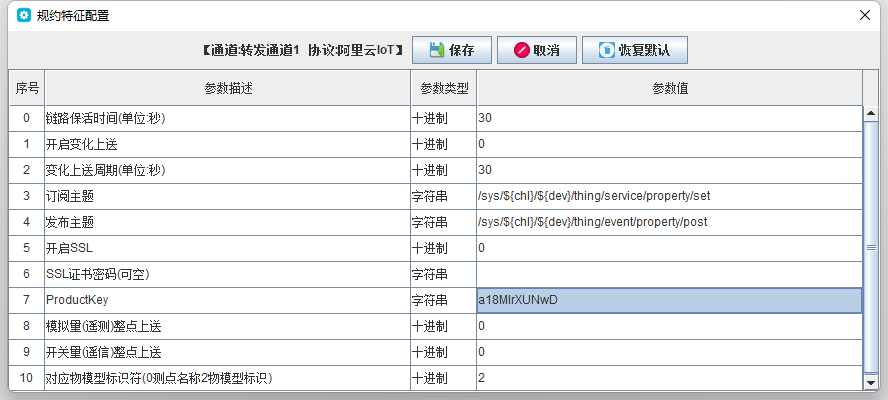

举例，阿里云上申请的三元组为：
| JSON | |
|---|---|
提示
订阅与发布主题中，${pkey}为通配符，将被替换为ProductKey，${dev}为通配符，将被替换为设备名称。
新建设备¶
新建一个设备，设备名称填写对应的阿里云平台的设备名称，设备通讯地址填写该设备的productKey，其余参数默认。

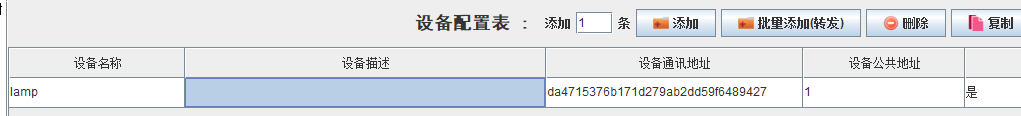

举例，根据三元组已知DeviceName为lamp，DeviceSecret为da4715376b171d279ab2dd59f6489427，那么转发设备的参数按照下图填写。
提示
阿里云平台产品下的设备概念，对应我们转发通道下的转发设备概念。
新建测点¶
发送实时数据¶

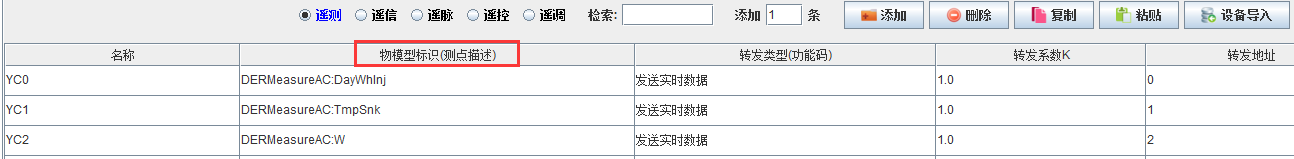

举例转发一个测点，点击添加按钮，即可选择采集测点进行转发，转发测点的其它属性默认即可，待添加完毕后，再按需修改。
注意
转发测点新增时，默认使用的是采集测点的名称对应阿里云平台物模型的标识符，假如采集测点名称中含有通道名称、设备名称前缀的，在上传时会自动去掉。
强烈建议
在规约特征的对应物模型标识符参数中将其修改为物模型标识。
提示
如果阿里云物模型中含有模块，那么在填写物模型时以英文冒号分隔模块标识符和功能标识符。
实时数据写值、服务调用.召读多测点、服务调用.快速刷新、服务调用.读写单测点请参照本页的云端配置。
