松下FP系列PLC¶
云端配置(松下FP系列PLC)¶
新建通道¶

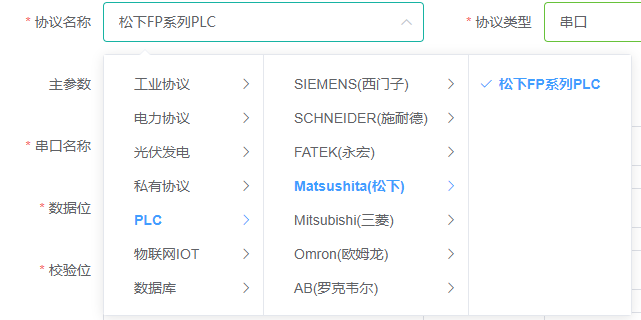

新建一个采集通道，协议选择松下FP系列PLC，串口名称以实际情况为准，其它参数通常保持默认即可；
新建设备¶

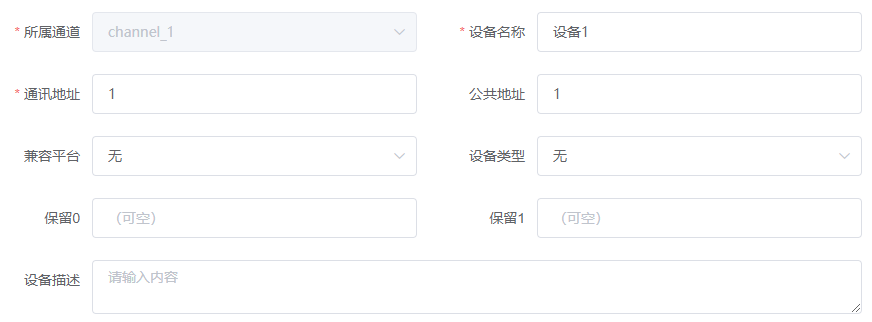

自定义设备名称，设备的通讯地址填写PLC的站号。
新建测点¶
R寄存器¶

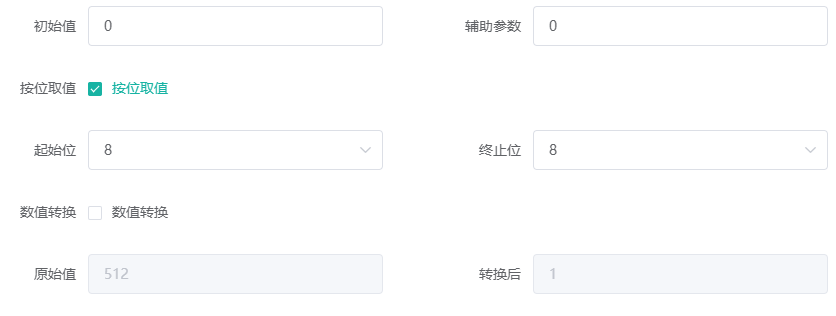

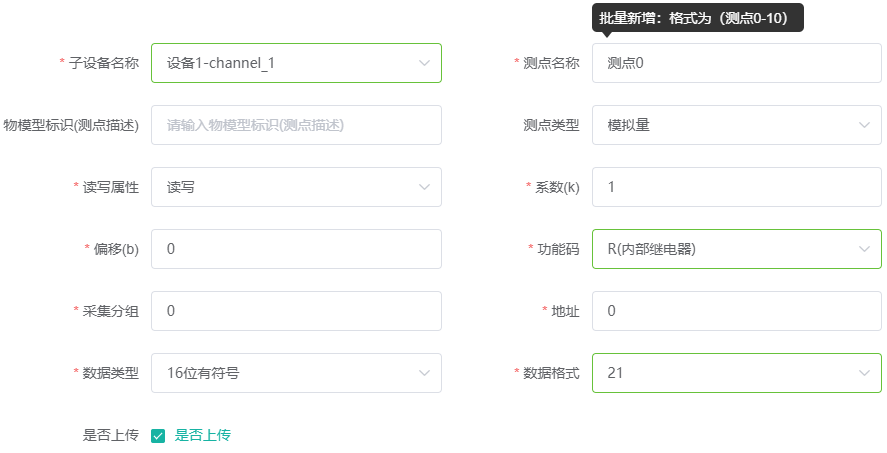

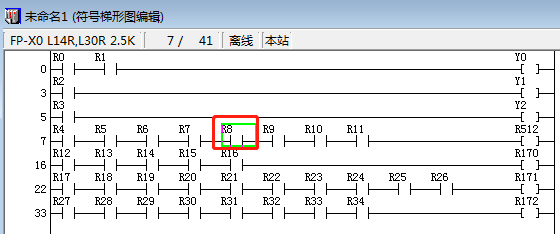

举例采集一个R8寄存器(见下图梯形图红框处)，那么新建一个测点，功能码选择R(内部继电器)，地址为0，数据类型选择16位有/无符号(以实际情况为准)，数据格式选择21，在高级设置中，勾选按位取值，取值起始位8，终止位8;
地址换算
注1：R寄存器1个采集分组内，寄存器地址最大值最小值相差不能大于10(不含)；
注2：地址换算公式：x / 10 = y … z(x除以常数10得y余数z)，x为梯形图内寄存器编号，y为采集测点地址，z为采集测点按位取值，例如R21寄存器，21 / 10 = 2 … 1，那么采集测点地址为2，按位取值为1；
注3：X、Y、L寄存器建点过程和R寄存器相同；
注4：T、C寄存器建点过程和R相同，仅在地址换算时常数10改为16，即地址换算公式为：x / 16 = y … z；
DT寄存器¶

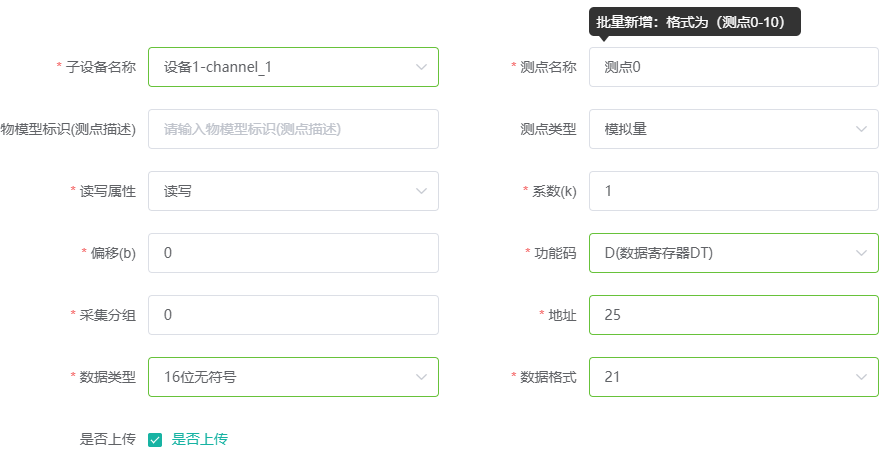

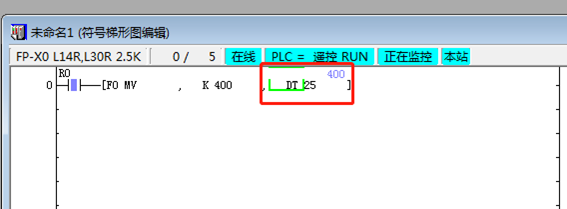

举例采集一个DT25寄存器(见下图梯形图红框处)，那么新建一个测点，功能码选择D(数据寄存器DT)，地址为25，数据类型选择16位有/无符号，数据格式通常选择21(以实际情况为准);
提示
LD、FL、WX、WY、WR、WL寄存器建点过程和DT寄存器相同；
如果数据类型是32位有/无符号或者单精度浮点数，那么数据格式通常选择4321(以实际情况为准)；
本地配置(松下FP系列PLC)¶
新建通道¶

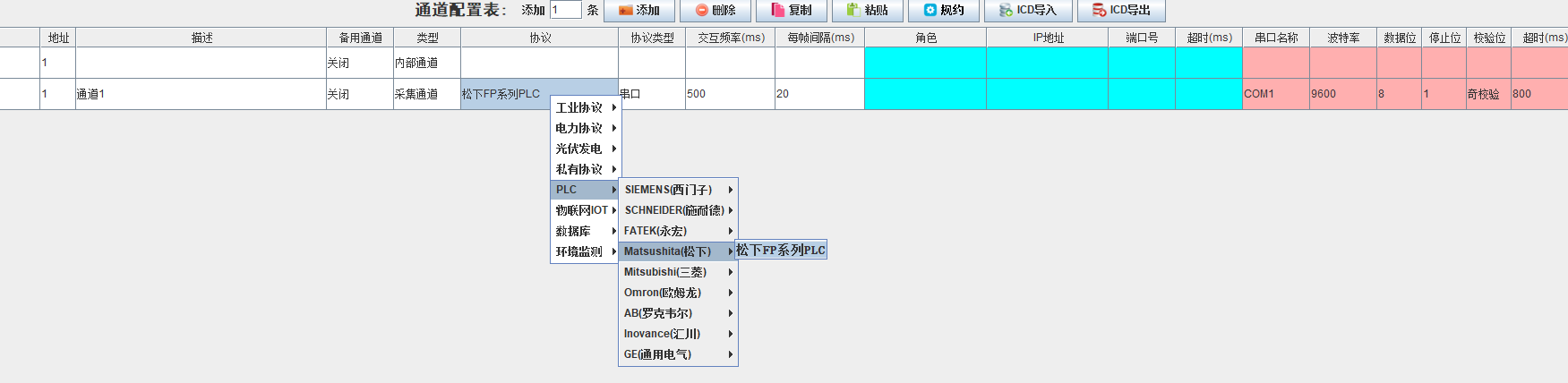

新建一个采集通道，协议选择松下FP系列PLC，串口名称以实际情况为准，其它参数通常保持默认即可；
新建设备¶

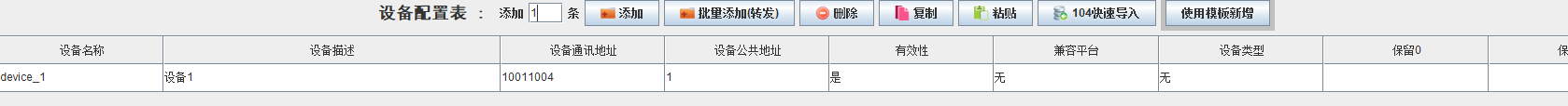

自定义设备名称，设备的通讯地址填写PLC的站号。
新建测点¶
R寄存器¶

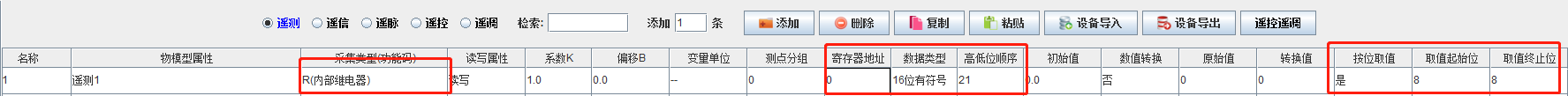

举例采集一个R8寄存器(见下图梯形图红框处)，那么新建一个测点，功能码选择R(内部继电器)，地址为0，数据类型选择16位有/无符号(以实际情况为准)，数据格式选择21，在高级设置中，勾选按位取值，取值起始位8，终止位8;
地址换算
注1：R寄存器1个采集分组内，寄存器地址最大值最小值相差不能大于10(不含)；
注2：地址换算公式：x / 10 = y … z(x除以常数10得y余数z)，x为梯形图内寄存器编号，y为采集测点地址，z为采集测点按位取值，例如R21寄存器，21 / 10 = 2 … 1，那么采集测点地址为2，按位取值为1；
注3：X、Y、L寄存器建点过程和R寄存器相同；
注4：T、C寄存器建点过程和R相同，仅在地址换算时常数10改为16，即地址换算公式为：x / 16 = y … z；
DT寄存器¶
举例采集一个DT25寄存器(见下图梯形图红框处)，那么新建一个测点，功能码选择D(数据寄存器DT)，地址为25，数据类型选择16位有/无符号，高低位顺序通常选择21(以实际情况为准);
提示
LD、FL、WX、WY、WR、WL寄存器建点过程和DT寄存器相同；
如果数据类型是32位有/无符号或者单精度浮点数，那么数据格式通常选择4321(以实际情况为准)；
