GOOSE_master

云端配置说明

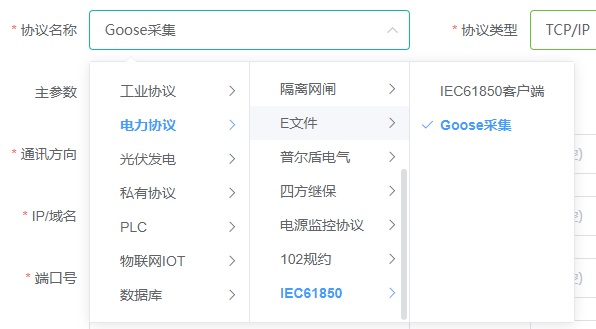

新建通道

新建一个goose采集通道,协议选择Goose采集。其他参数无需设置。

注意

Goose采集需要指定监听的网卡,本协议默认在规约特征里配置了监听网卡为"NET1",按实际需要修改该配置。

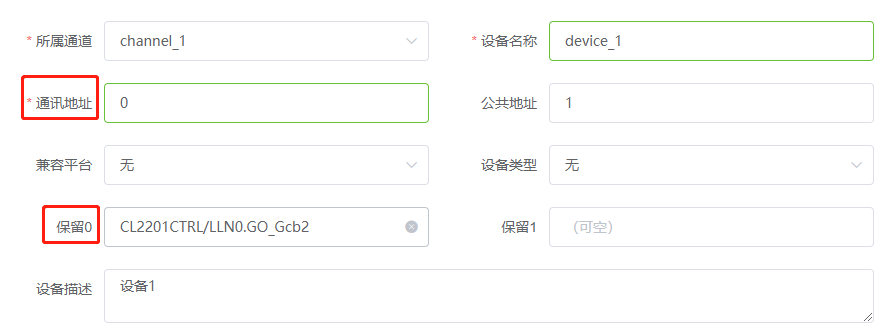

新建设备

在采集goose数据时,一个goose数据集对应一个设备。需要接收一个goose数据集的数据时,就需要新建一个设备,自定义设备名称,通讯地址填写Application ID即GOOSE数据的虚拟局域网应用连接ID,保留0填写GOOSE ID即,其余参数留空即可。

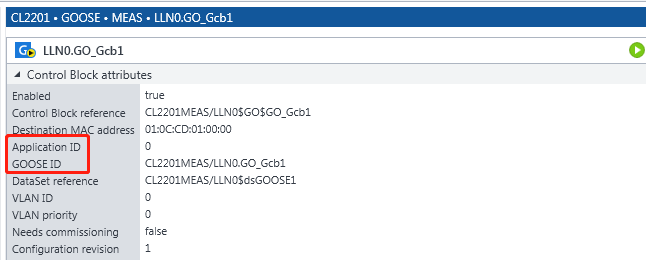

其中Application ID需要goose发送方提供。GOOSE ID在scd(或icd)文件的“GSEControl”元素中的“appID”字段值。如下图所示是一个goose模拟软件中相关的值。

新建测点

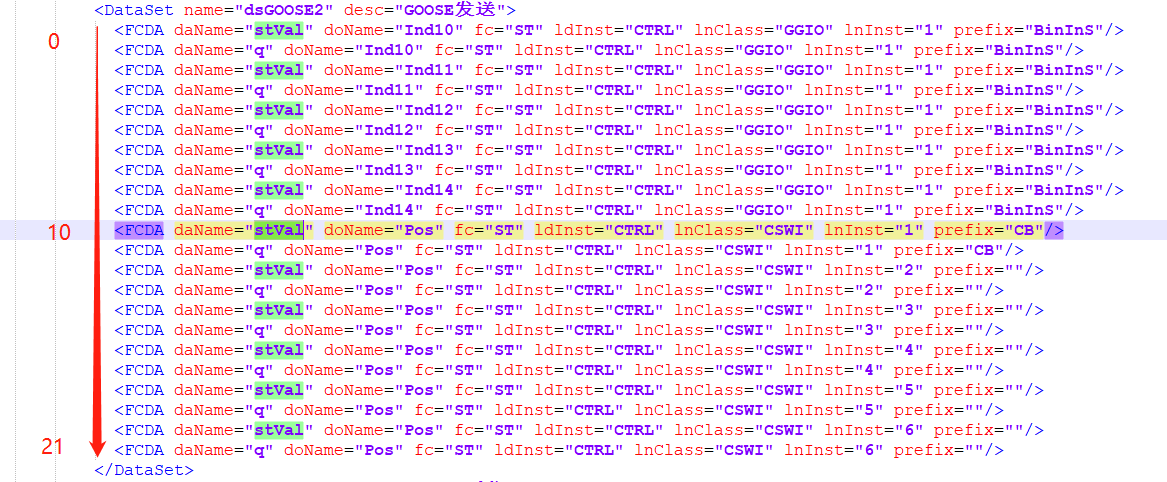

建好设备后,在数据集中选取需要读取的值,数据集中的一个值对应一个测点。测点按照goose数据集中的顺序来建立采集点,采集点的地址填该测点在数据集中的顺序即可,测点数据类型按照实际类型来填写。如下图所示的一个goose数据集,它对应的采集点的地址是0-21:

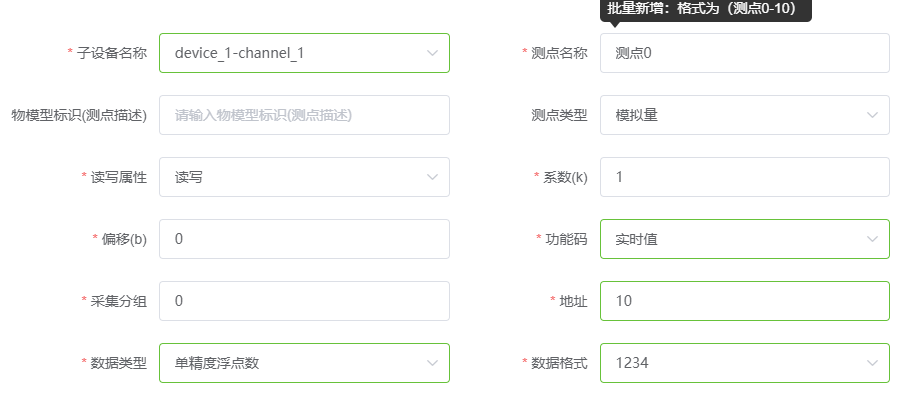

新建一个采集测点,如地址设置为10,那么就是取上图中数据集的“CBCSWI1.Pos.stVal”的值。

本地配置说明

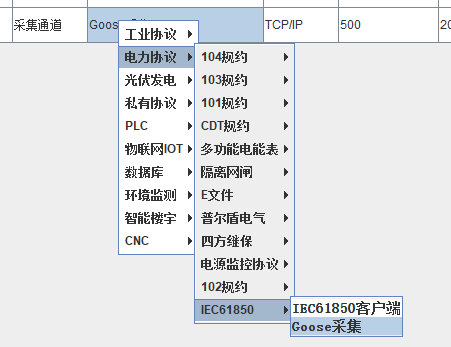

新建通道

新建一个goose采集通道,协议选择Goose采集。其他参数无需设置。

注意

Goose采集需要指定监听的网卡,本协议默认在规约特征里配置了监听网卡为"NET1",按实际需要修改该配置。

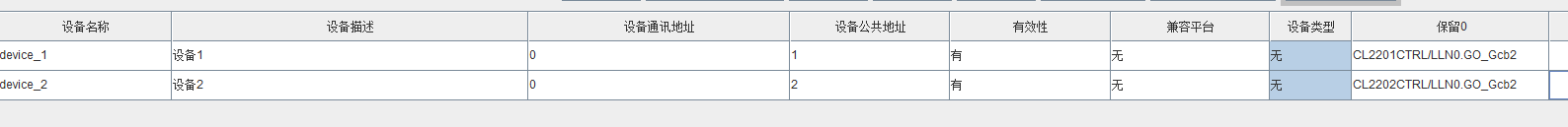

新建设备

在采集goose数据时,一个goose数据集对应一个设备。需要接收一个goose数据集的数据时,就需要新建一个设备,自定义设备名称,通讯地址填写Application ID即GOOSE数据的虚拟局域网应用连接ID,保留0填写GOOSE ID即,其余参数留空即可。

其中Application ID需要goose发送方提供。GOOSE ID在scd(或icd)文件的“GSEControl”元素中的“appID”字段值。如下图所示是一个goose模拟软件中相关的值。

新建测点

建好设备后,在数据集中选取需要读取的值,数据集中的一个值对应一个测点。测点按照goose数据集中的顺序来建立采集点,采集点的地址填该测点在数据集中的顺序即可,测点数据类型按照实际类型来填写。如下图所示的一个goose数据集,它对应的采集点的地址是0-21:

新建一个采集测点,如地址设置为10,那么就是取上图中数据集的“CBCSWI1.Pos.stVal”的值。
