许继串口103采集¶
云端配置(许继串口103采集)¶
新建通道¶

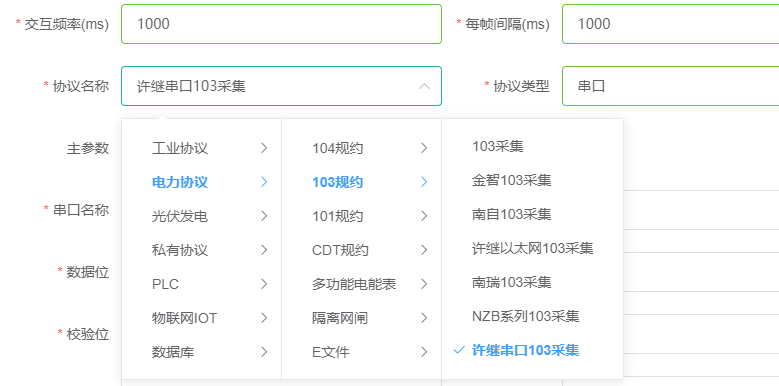

新建一个采集通道,协议选择许继串口103采集,主参数中,串口配置保持默认即可。
注意
在规约特征中可以配置总召唤周期,默认300秒,总召唤周期不建议配置的过小。
新建设备¶

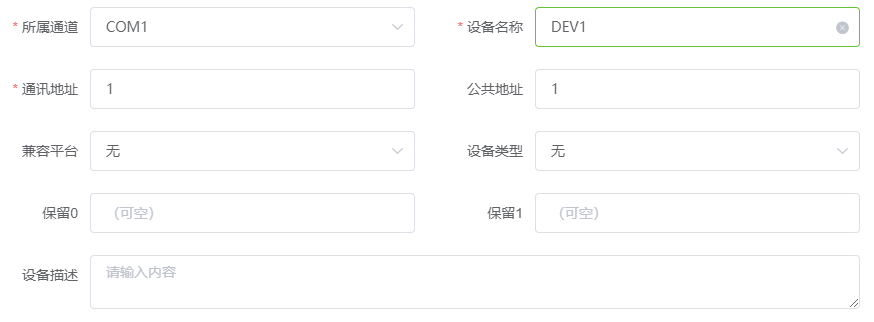

新建一个设备,设备的通讯地址填写该许继103保护的公共地址;
新建测点¶

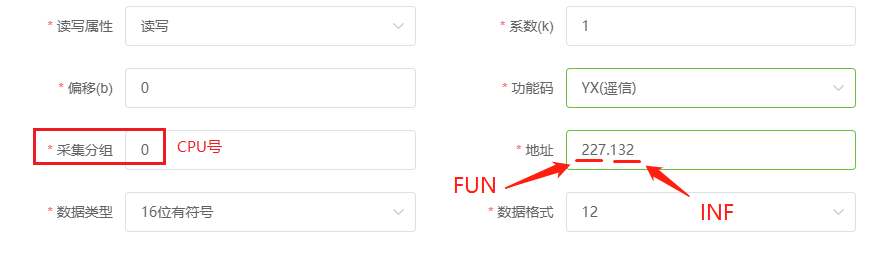

功能码按实际情况选择,地址227.132意为:
该测点的FUN为227,INF为132,以小数点分隔,数据类型与数据格式保持默认即可,协议会根据报文内容自动解析。
注意
请将保护装置的CPU号(即对应下图表格中的公共地址)填在采集分组中,如果不知道CPU号的,填写255即可,意为总召所有CPU数据;
本例中为0,但是通常CPU号为1,请根据实际情况设置。
本地配置(许继串口103采集)¶
新建通道¶

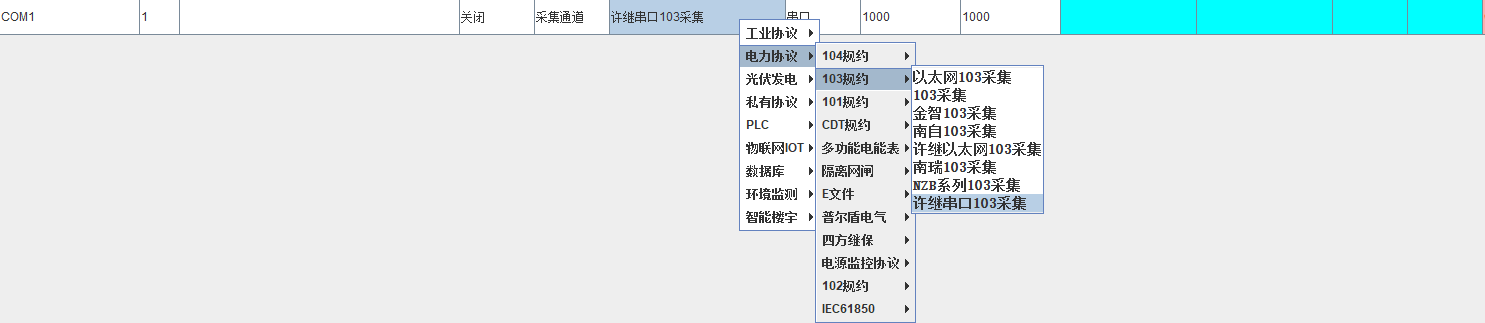

新建一个采集通道,协议选择许继串口103采集,主参数中,串口配置保持默认即可。
注意
在规约特征中可以配置总召唤周期,默认300秒,总召唤周期不建议配置的过小。
新建设备¶
新建一个设备,设备的通讯地址填写该许继103保护的公共地址;
新建测点¶

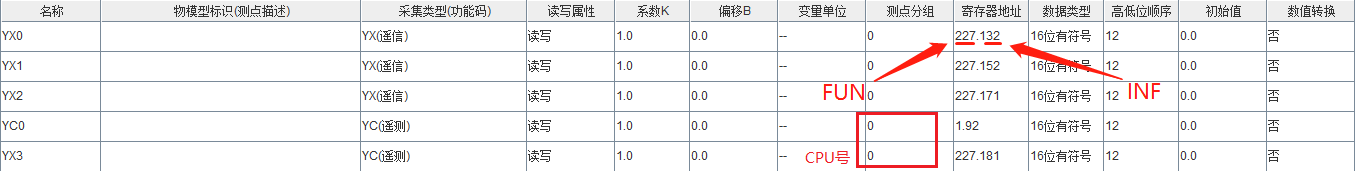

功能码按实际情况选择,地址227.132意为:
该测点的FUN为227,INF为132,以小数点分隔,数据类型与数据格式保持默认即可,协议会根据报文内容自动解析。
注意
请将保护装置的CPU号(即对应下图表格中的公共地址)填在测点分组中,如果不知道CPU号的,填写255即可,意为总召所有CPU数据;
本例中为0,但是通常CPU号为1,请根据实际情况设置。
