ControlLogix-PCCC¶

云端配置(CIP-PCCC)¶

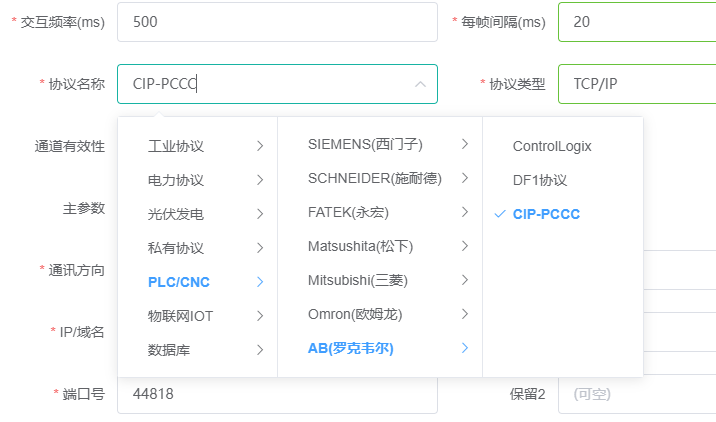

新建通道¶

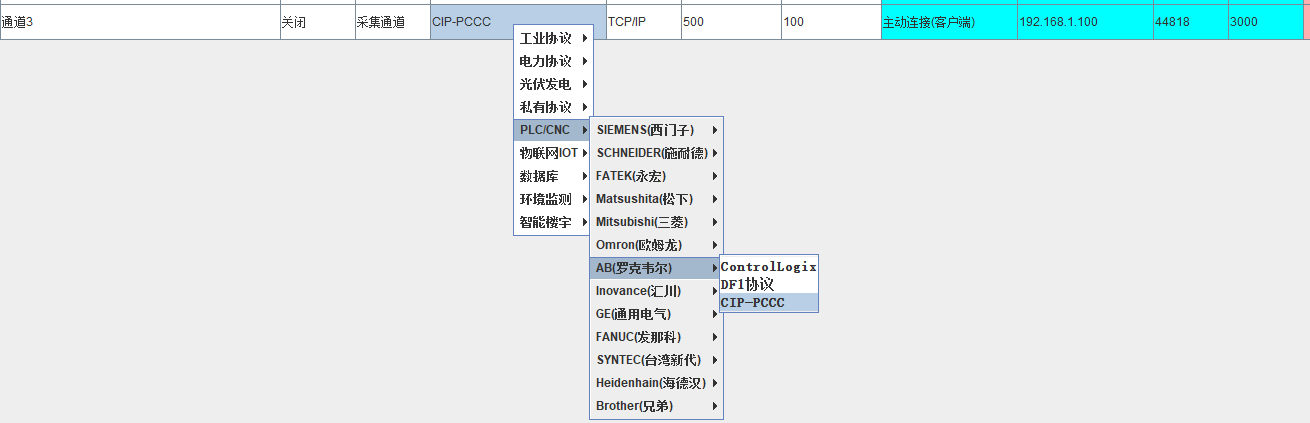

新建一个采集通道，协议选择CIP-PCCC(罗克韦尔)，IP地址填写PLC的IP地址，端口号默认44818；

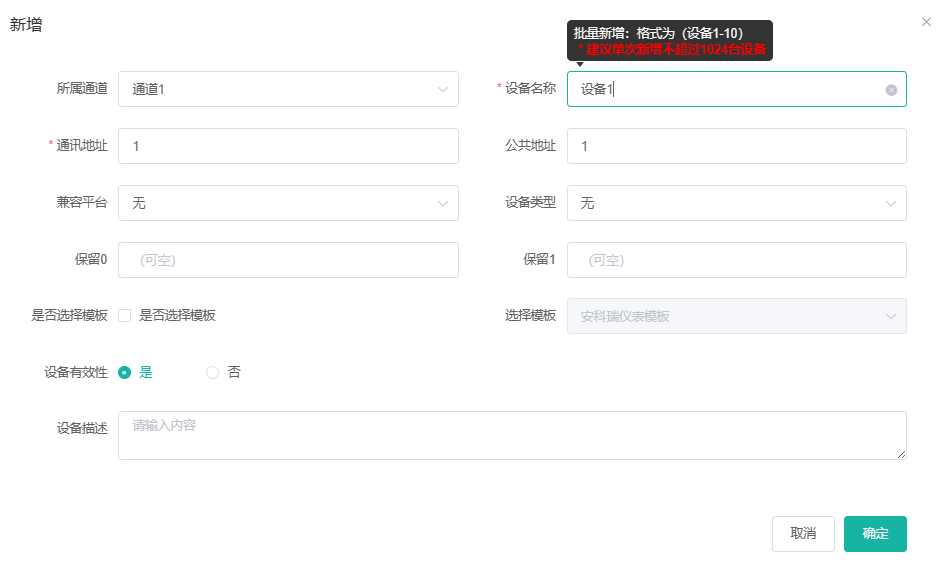

新建设备¶

自定义设备名称，其余参数保持默认；

新建测点¶

提示

B寄存器和N寄存器的数据地址格式为B28:0/4，首个字母"B"为寄存器类型，对应采集功能码。"28"为文件编号，对应采集分组。冒号后面"0"为元素编号，对应寄存器地址。斜杠后"4"为偏移，说明数据为二进制类型(位)，对应开启按位取值，填写偏移。如果没有斜杠后的偏移，说明数据类型为16位类型，根据实际情况选择。所有数据格式都要选择大端格式，21或4321。

B寄存器¶

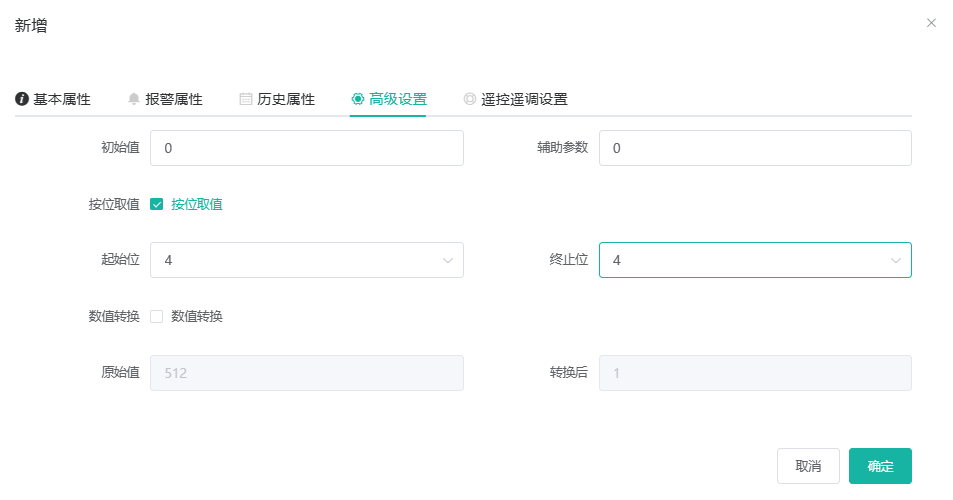

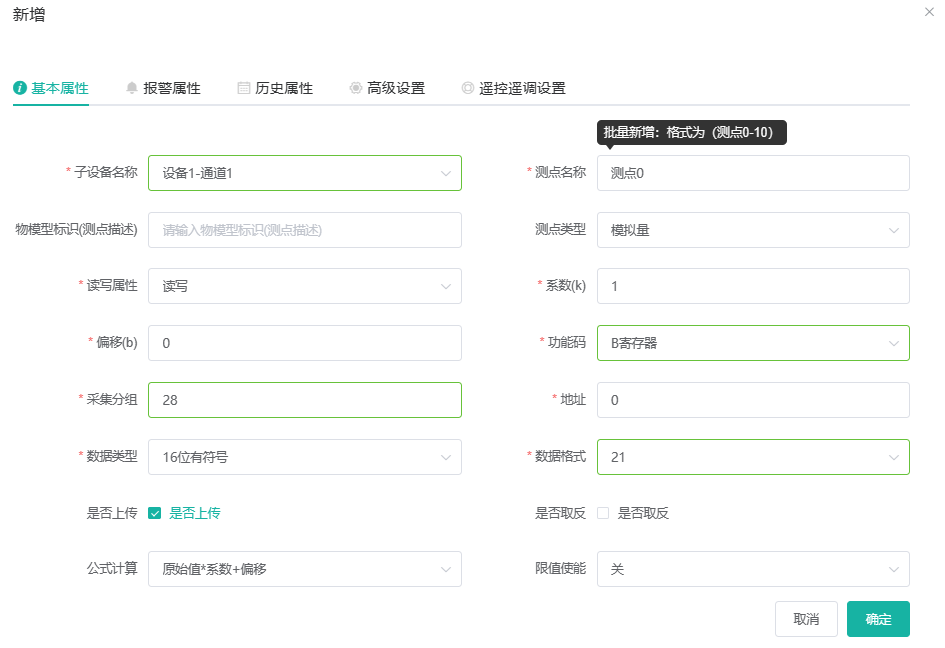

举例采集一个地址为B28:0/4、类型为二进制的寄存器，那么新建一个测点，功能码选择B寄存器，采集分组填28，寄存器地址填0，数据类型选择位，数据格式选择21。在高级设置中勾选按位取值，起始位和终止位填写4;

N寄存器¶

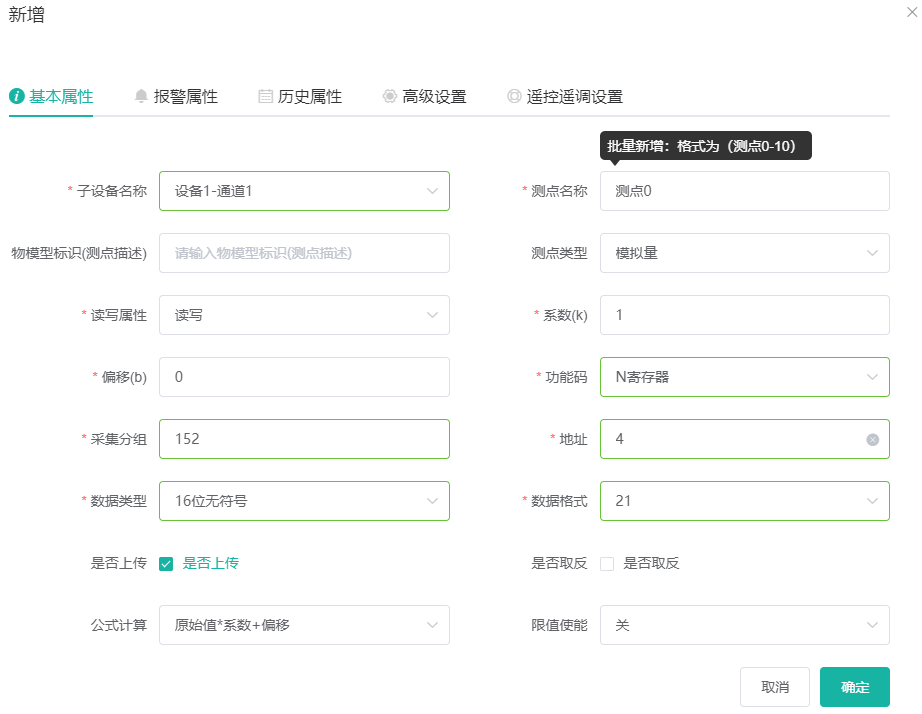

举例采集一个地址为N152:4、类型为无符号16位的寄存器，那么新建一个测点，功能码选择N寄存器，采集分组填152，寄存器地址填4，数据类型选择16位无符号，数据格式选择21;

T寄存器¶

提示

T寄存器数据地址格式为T28:0/DN，首个字母"T"为寄存器类型，对应采集功能码。"28"为文件编号，对应采集分组。冒号后面"0/DN"为元素编号和寄存器参数，对应寄存器地址，格式为0.DN。数据类型选择16位无符号，数据格式选择21。不同参数对应设置测点的按位取值如下：

DN:起始位和终止位填写13

TT:起始位和终止位填写14

EN:起始位和终止位填写15

PRE:无需填写

ACC:无需填写

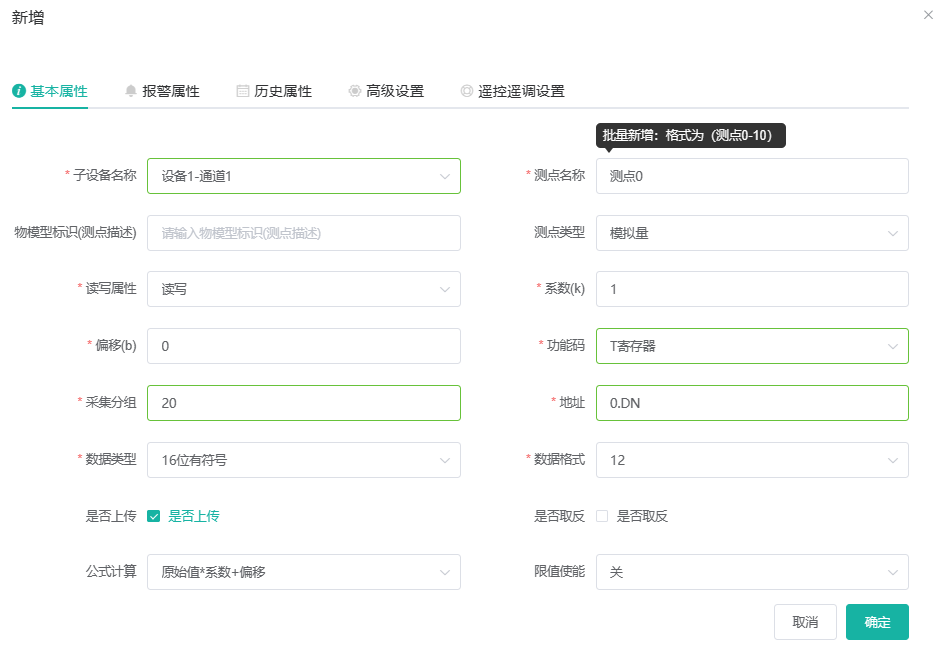

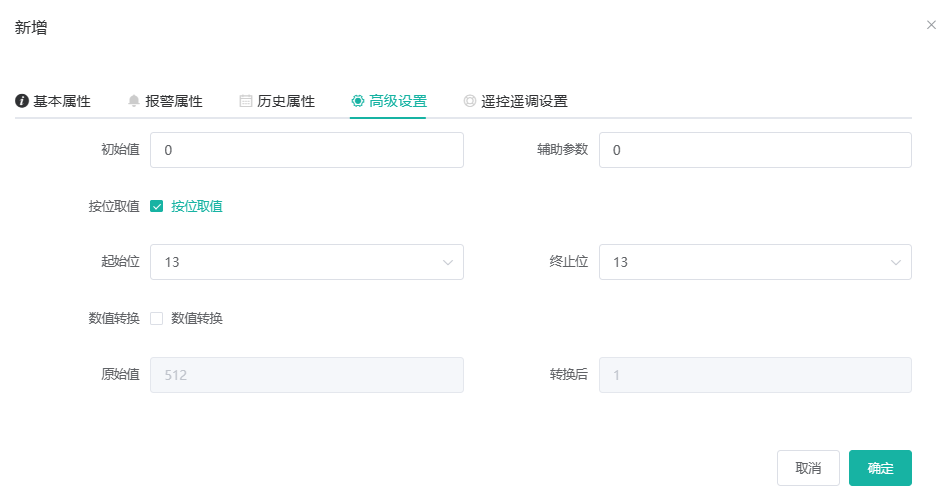

举例采集一个地址为T28:0/DN，那么新建一个测点，功能码选择T寄存器，采集分组填28，寄存器地址填0.DN，数据类型选择16位无符号，数据格式选择21,在高级设置中勾选按位取值，起始位和终止位填写13;

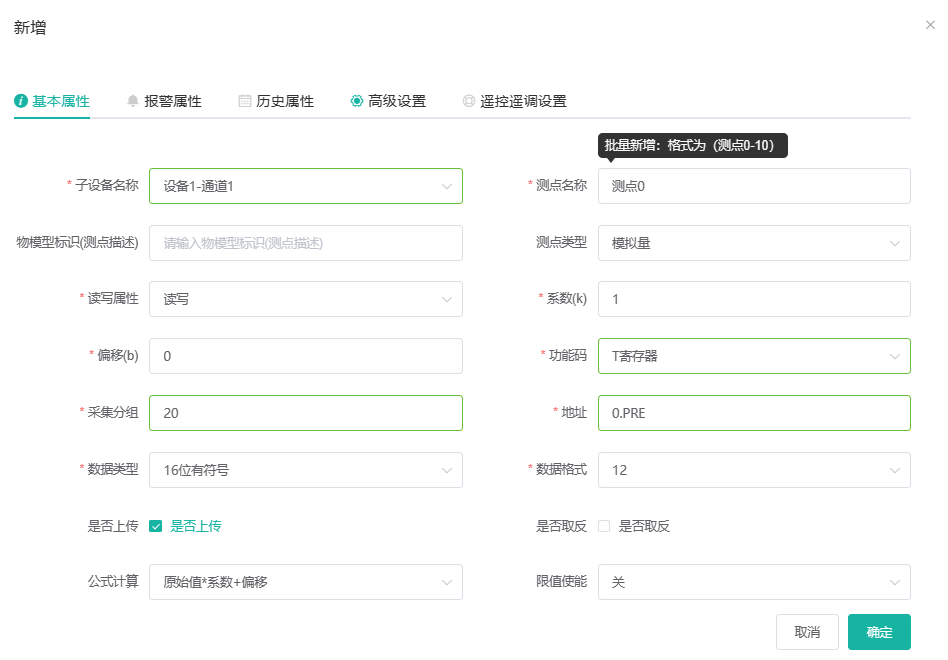

举例采集一个地址为T28:0/PRE，那么新建一个测点，功能码选择T寄存器，采集分组填28，寄存器地址填0.PRE，数据类型选择16位无符号，数据格式选择21;

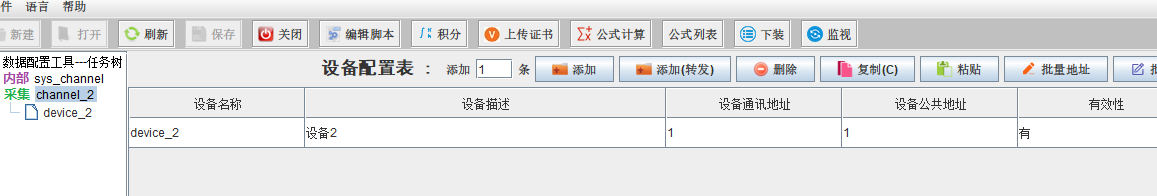

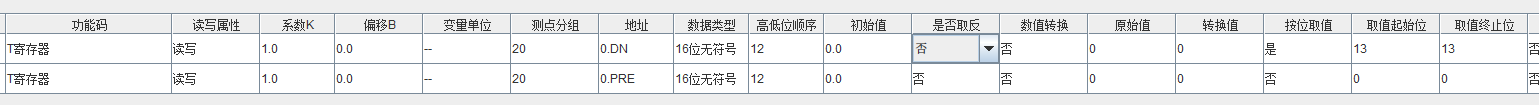

本地配置(CIP-PCCC)¶
