jsenergy

云端配置(江苏省综E+平台)

新建通道

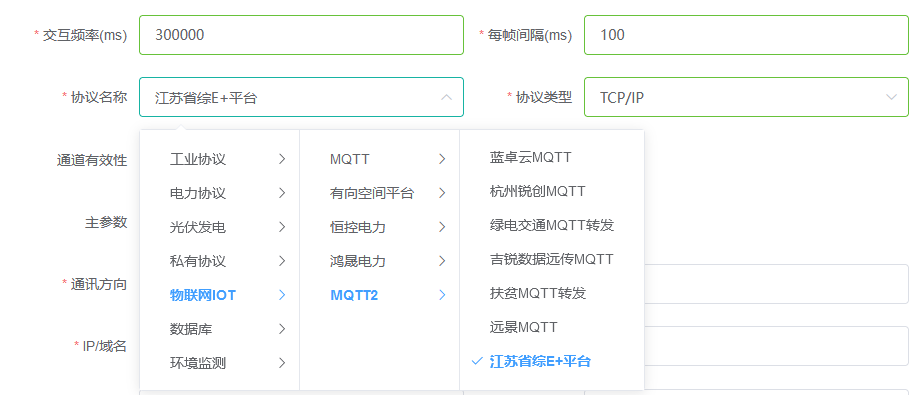

新建一个转发通道,协议选择江苏省综E+平台,主参数中,IP地址与端口号,填写实际的MQTT服务器的IP地址与端口号;

交互频率即为实时数据上传的时间间隔,设置范围为1s < time < 12hour,按实际需要配置;

规约参数配置

规约参只列举比较重要的配置项,等更多参数见规约特征

序号 参数描述 说明
0 MQTT账号(留空默认网关编号) 按实际配置
1 MQTT密码(留空默认网关密码) 按实际配置
2 ClientID(留空为随机ID) 按实际配置
6 网关关联码 按实际配置
10 离线数据存储天数(0不存储) 本协议未实现存储功能,本配置无效
12 测点标识 转发时,测点key值来源,一般默认即可
13 子设备ID(匹配采集设备公共地址,为0则全转发) 当转发数据来自采集设备时,该值用于匹配采集设备,如该值为1时,只转发公共地址是1的采集设备
14 开启测试模式 当本网关没有订阅控制指令权限时,开启该选项,否则网关会一直断开重连,试图将该主题订阅成功
15 群调周期(单位秒,应大于网关一次完整扫描采集时间) 多少时间执行一次群调策略
16 调节死区(kW) 当需求功率值和总有功功率的差值小于该值,将不执行群控策略
17 空调增温发码 需要对空调增加温度时,发给空调控制器的码值。目前只有分立式空调需要用到
18 空调降温发码 需要对空调降低温度时,发给空调控制器的码值。目前只有分立式空调需要用到
19 空调制冷模式值 从空调控制器读取到冷热模式值等于该值时,判断空调处于制冷模式。需要按实际通讯文档配置
20 空调制热模式值 从空调控制器读取到冷热模式值等于该值时,判断空调处于制冷模式。需要按实际通讯文档配置
21 群控设备类型 本网群控的设备类型,需要按实际配置

提示

群控设备类型目前支持三种:分立式空调,冷水机,VRV空调。分立式空调每个空调设备都需要对应一个电表设备,来读取空调的功率,群控处理时将根据空调的功率值顺序,分别对空调设备进行群控处理。另外两种则对所有的设备统一控制。

新建设备

该转发协议可以不新建转发设备与转发测点,此时默认转发所有的采集点(不想上传的,在测点的高级配置页,取消勾选是否上传);

  • 不新建转发设备

    如果所有的采集设备都需要上传,则无需对采集设备进行任何配置。如果只需要转发部分设备,则将公共地址配置为与规约特征第13条一样的非零值即可;

  • 新建了转发设备

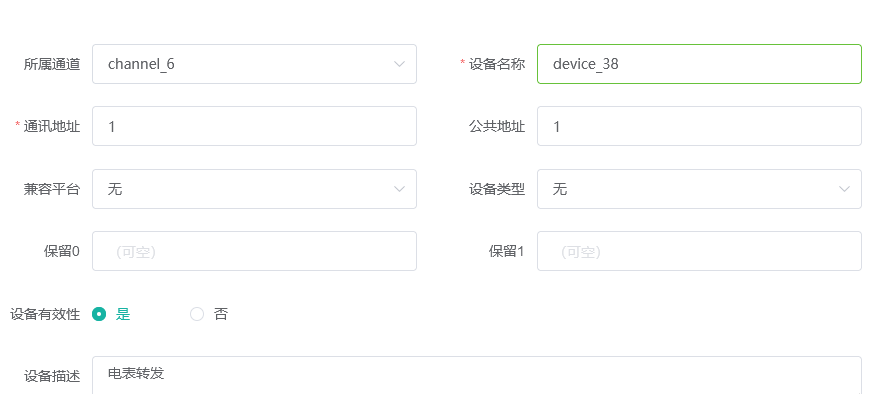

    新增一个转发设备,自定义设备名称其他参数保持默认即可。

新建测点

在配置转发测点时,需要事先获得相应的平台测点点表,我们需要按照该点表配置转发测点的上传标识。默认情况下,配置在测点的物模型标识,如果在规约特征中第12条有修改,那么这个上传标识就要配置到相应的属性上。

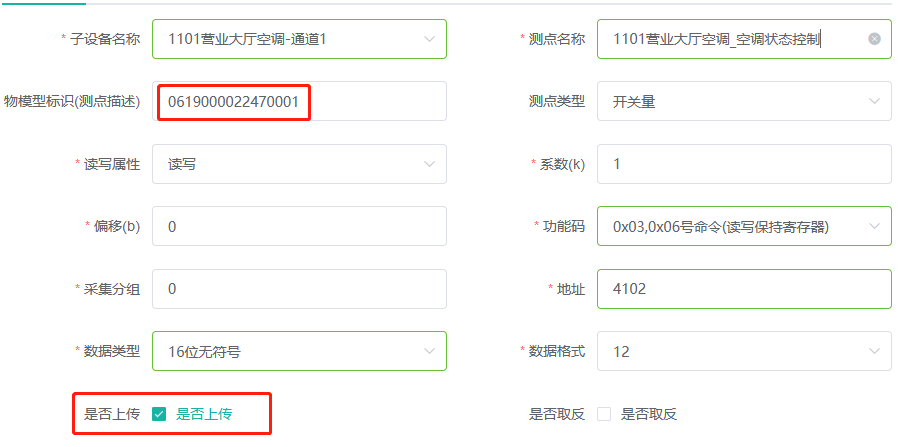

如果未新建转发设备,那么需要配置采集测点的是否上传属性,打钩(默认)则转发,不打勾不转发,对需要转发的测点的物模型标识上配置上正确的测点标识

提示

使用采集测点转发时,模拟量类型测点将作为遥测数据转发,开关量数据将作为遥信数据转发。

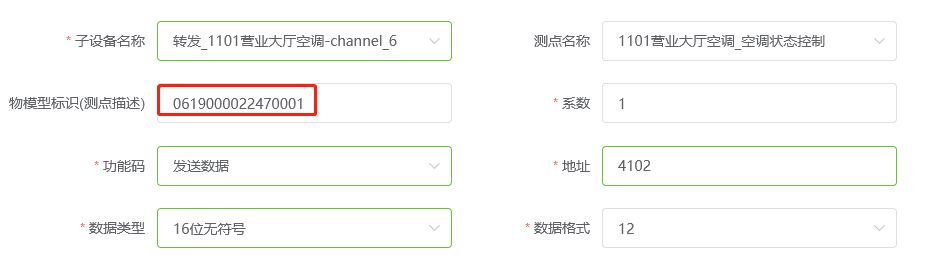

如果在上一步中新建了转发设备,那么在刚刚新建的转发设备下,批量添加需要转发的测点,此时不添加不转发,按需配置转发测点的物模型即可。

本地配置(江苏省综E+平台)

新建通道

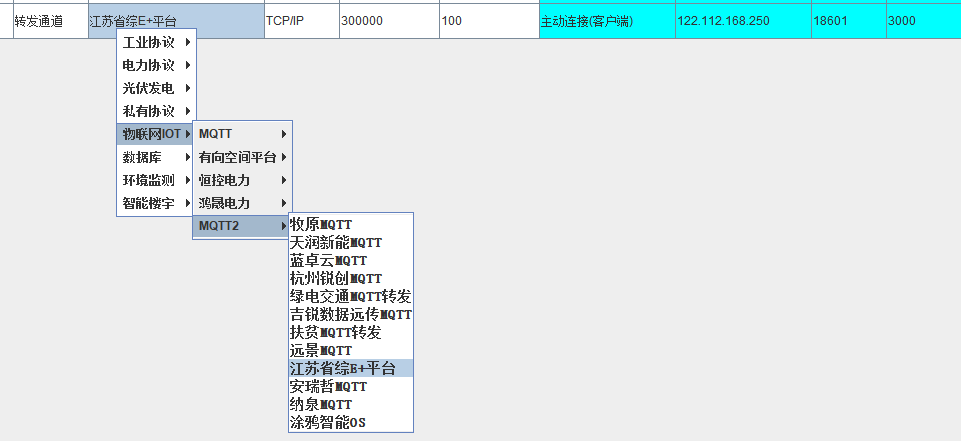

新建一个转发通道,协议选择江苏省综E+平台,主参数中,IP地址与端口号,填写实际的MQTT服务器的IP地址与端口号;

交互频率即为实时数据上传的时间间隔,设置范围为1s < time < 12hour,按实际需要配置;

规约参数配置

规约参只列举比较重要的配置项,等更多参数见规约特征

序号 参数描述 说明
0 MQTT账号(留空默认网关编号) 按实际配置
1 MQTT密码(留空默认网关密码) 按实际配置
2 ClientID(留空为随机ID) 按实际配置
6 网关关联码 按实际配置
10 离线数据存储天数(0不存储) 本协议未实现存储功能,本配置无效
12 测点标识 转发时,测点key值来源,一般默认即可
13 子设备ID(匹配采集设备公共地址,为0则全转发) 当转发数据来自采集设备时,该值用于匹配采集设备,如该值为1时,只转发公共地址是1的采集设备
14 开启测试模式 当本网关没有订阅控制指令权限时,开启该选项,否则网关会一直断开重连,试图将该主题订阅成功
15 群调周期(单位秒,应大于网关一次完整扫描采集时间) 多少时间执行一次群调策略
16 调节死区(kW) 当需求功率值和总有功功率的差值小于该值,将不执行群控策略
17 空调增温发码 需要对空调增加温度时,发给空调控制器的码值。目前只有分立式空调需要用到
18 空调降温发码 需要对空调降低温度时,发给空调控制器的码值。目前只有分立式空调需要用到
19 空调制冷模式值 从空调控制器读取到冷热模式值等于该值时,判断空调处于制冷模式。需要按实际通讯文档配置
20 空调制热模式值 从空调控制器读取到冷热模式值等于该值时,判断空调处于制冷模式。需要按实际通讯文档配置
21 群控设备类型 本网群控的设备类型,需要按实际配置

提示

群控设备类型目前支持三种:分立式空调,冷水机,VRV空调。分立式空调每个空调设备都需要对应一个电表设备,来读取空调的功率,群控处理时将根据空调的功率值顺序,分别对空调设备进行群控处理。另外两种则对所有的设备统一控制。

新建设备

该转发协议可以不新建转发设备与转发测点,此时默认转发所有的采集点(不想上传的,在测点的高级配置页,取消勾选是否上传);

  • 不新建转发设备

    如果所有的采集设备都需要上传,则无需对采集设备进行任何配置。如果只需要转发部分设备,则将公共地址配置为与规约特征第13条一样的非零值即可;

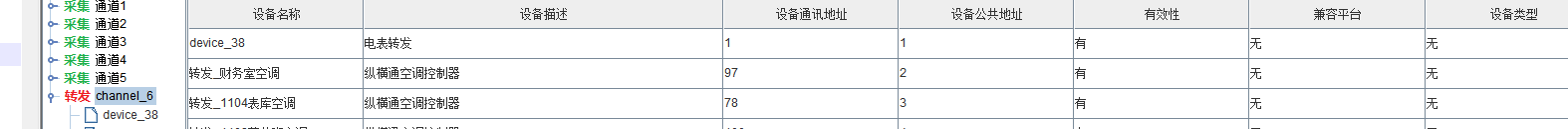

  • 新建了转发设备

    新增一个转发设备,自定义设备名称其他参数保持默认即可。

新建测点

在配置转发测点时,需要事先获得相应的平台测点点表,我们需要按照该点表配置转发测点的上传标识。默认情况下,配置在测点的物模型标识,如果在规约特征中第12条有修改,那么这个上传标识就要配置到相应的属性上。

如果未新建转发设备,那么需要配置采集测点的是否上传属性,打钩(默认)则转发,不打勾不转发,对需要转发的测点的物模型标识上配置上正确的测点标识

提示

使用采集测点转发时,模拟量类型测点将作为遥测数据转发,开关量数据将作为遥信数据转发。

如果在上一步中新建了转发设备,那么在刚刚新建的转发设备下,批量添加需要转发的测点,此时不添加不转发,按需配置转发测点的物模型即可。
