3.网关管理工具¶

软件界面¶

展开查看视频

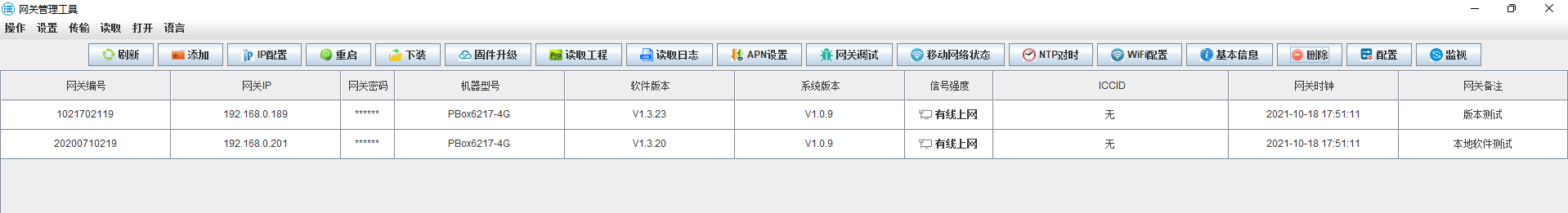

上方是操作菜单栏以及常用操作按钮，下方是网关信息列表；若因为分辨率原因导致常用操作按钮显示不全的，也可以从操作菜单栏点击功能按钮。

注意

本软件只能打开一次，若出现弹窗提示"端口19000已被占用"的，请检查是否已经存在本进程。

属性名	说明
网关编号	即网关的唯一编号SN
网关IP	当前与电脑相连接的网卡的IP地址
网关密码	网关出厂自带的随机字符，双击单元格即可查看网关密码
机器型号	指示该网关的硬件型号
软件版本	指示该网关的软件版本，也叫固件版本，可以自行选择发布的版本进行升级
系统版本	指示该网关的系统(硬件)版本
信号强度	网关当前的4G网络信号值，20~30为良好，小于20为较差，小于10为极差；显示有线上网则说明通过网口连接网线的方式上网
ICCID	网关内用于上网的SIM卡的ICCID
网关时钟	网关接收到刷新命令时响应的时间，非动态变化
网关备注	双击单元格可以自定义网关的备注名称，长度16个汉字以内

刷新与添加¶

展开查看视频

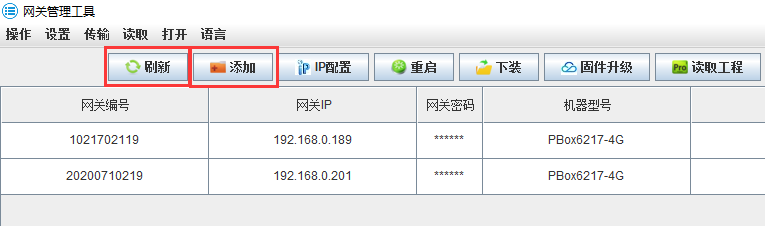

点击刷新按钮，可以自动搜索局域网内的网关；如果搜索不到，那么可以点击添加按钮，手动添加；

如果还是刷新不出网关，排查方法详见1.搜索不到网关。

注意!!!

能搜索到网关，不代表可以直接进行操作了，需要将电脑与网关相连的网卡的IP配置在同一网段，方可进行后续操作，详见3)是否处于同一网络?。

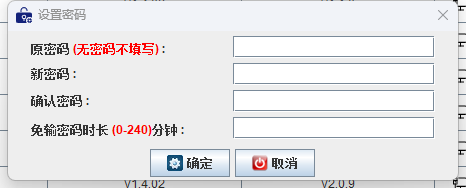

设置密码¶

展开查看视频

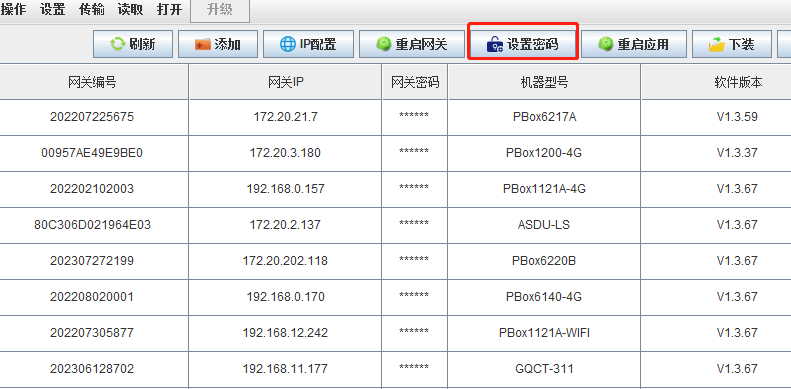

点击设置密码按钮，添加密码；

免输密码时长为输入密码后的一段时间内无需在输入密码。

IP配置¶

展开查看视频

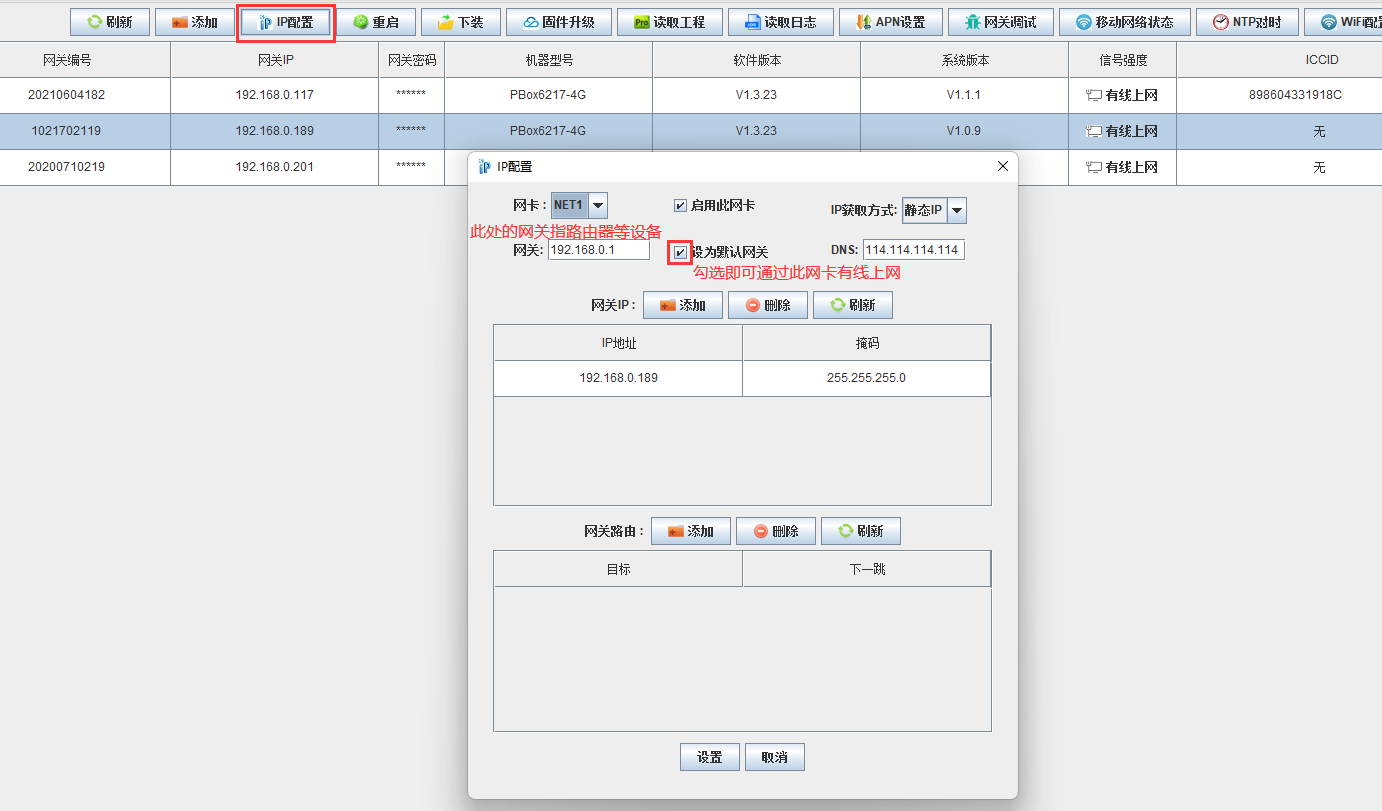

选中一行，点击IP配置按钮，即可对该网关进行网卡IP配置，一次只能配置一个网卡，点击设置按钮方可生效，切换网卡，已修改未设置的配置将会丢失；

网关上网优先级为有线网络 > 4G拨号。

警告

多网口设备，不同网卡的IP不能配置为相同网段，否则会导致无法联网或者网络通讯异常！

例如NET1配置为192.168.1.100，NET2配置为192.168.1.200，这样是不允许的。

属性名	说明
网卡	NET1表示网关的第一个网卡，NET2表示第二个，以此类推
启用此网卡	默认启用；如果选择否，那么网关的该网口将用作DHCP服务器，以对外向其它设备提供网络
IP获取方式	选择静态IP(推荐)，那么需要手动配置IP；选择DHCP(不推荐)，那么由路由器(或其它DHCP服务器)分配IP地址
网关	如果网关通过这个网卡上网，那么需要填写网关；此处的网关指路由器等设备的IP
设为默认网关	如果网关通过SIM卡4G上网，那么不勾选；如果网关通过这个网卡上网，那么勾选；默认网关只能有一个，如果设置了多个，那么网卡NET索引较小的优先生效；如果修改了此项，会导致网关断线重连，约10秒
DNS	域名解析服务器，默认即可
IP地址	该网卡的IP地址，最多可以添加10个不同的IP地址
子网掩码	该网卡的子网掩码，填写完IP地址后自动填充
目标	哪些范围的IP地址匹配本条路由，例如：192.168.100.0/24
下一跳	路由的下一个点，例如：192.168.0.1，意为192.168.100.xxx网段的数据从192.168.0.1走

重启网关¶

展开查看视频

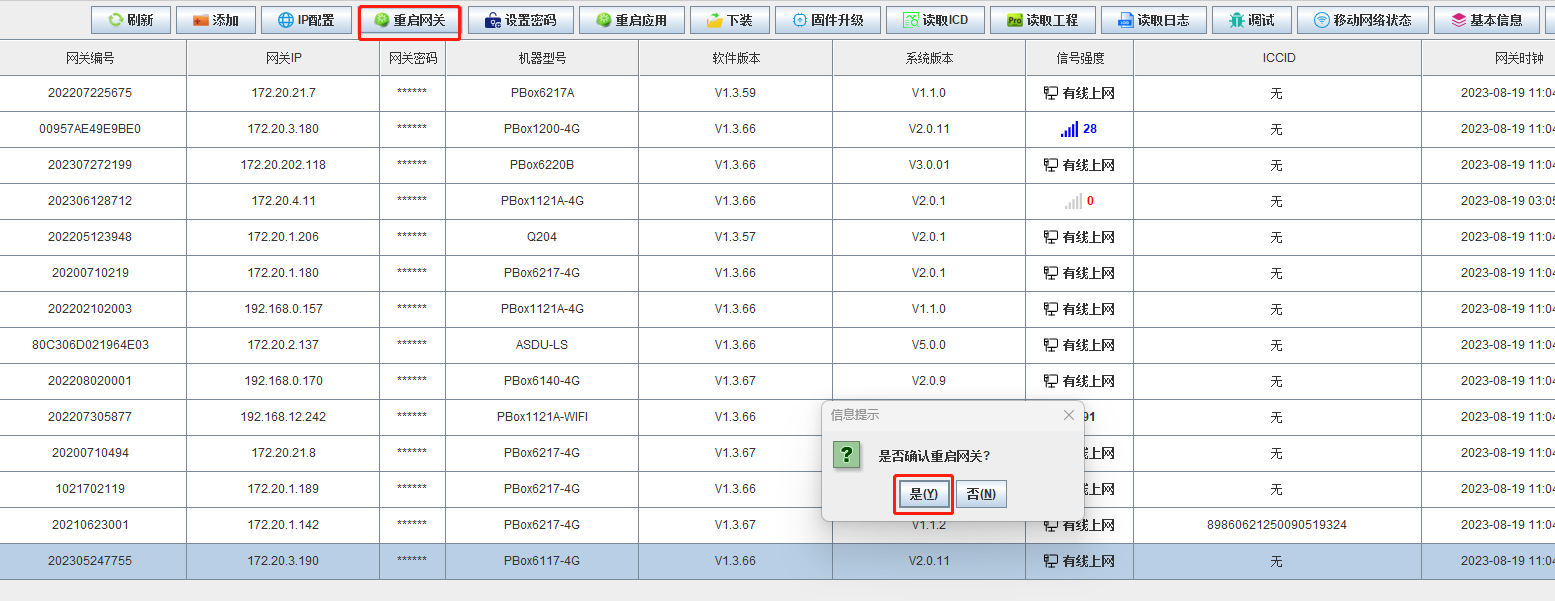

选中一行，点击重启网关按钮，即可重启目标网关。

下装¶

展开查看视频

选中一行，点击下装按钮，默认的文件路径(ioserver_prj.tar.gz)为上次数据配置工具(PBoxConfig)编辑工程后保存的路径，通常无需进行手动选择；

点击开始下载，会将工程压缩包下载到目标网关，然后根据提示重启网关，下发的工程重启后生效。

提示

固件升级包(ioserver_bin-xxxxxx.tar.gz)也可以通过下装功能手动选择升级包，对智能网关进行升级，固件升级完毕必须重启网关。

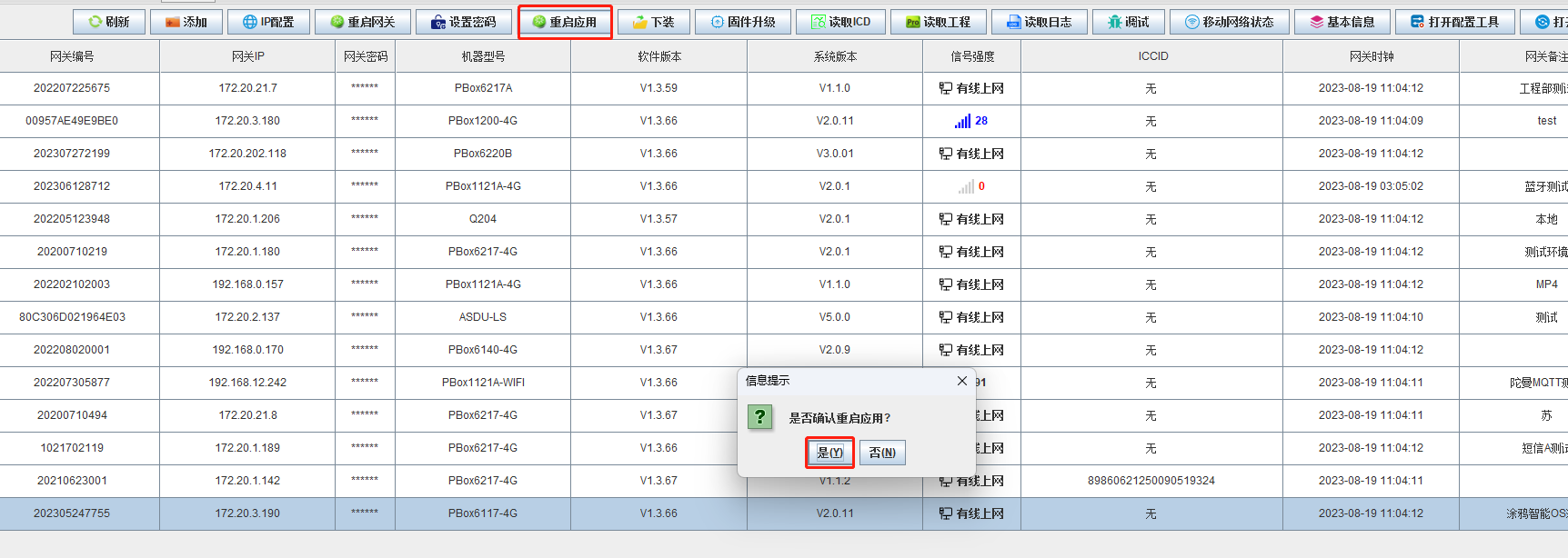

重启应用¶

展开查看视频

选中一行，点击重启应用按钮，即可重启网关应用。

固件升级¶

展开查看视频

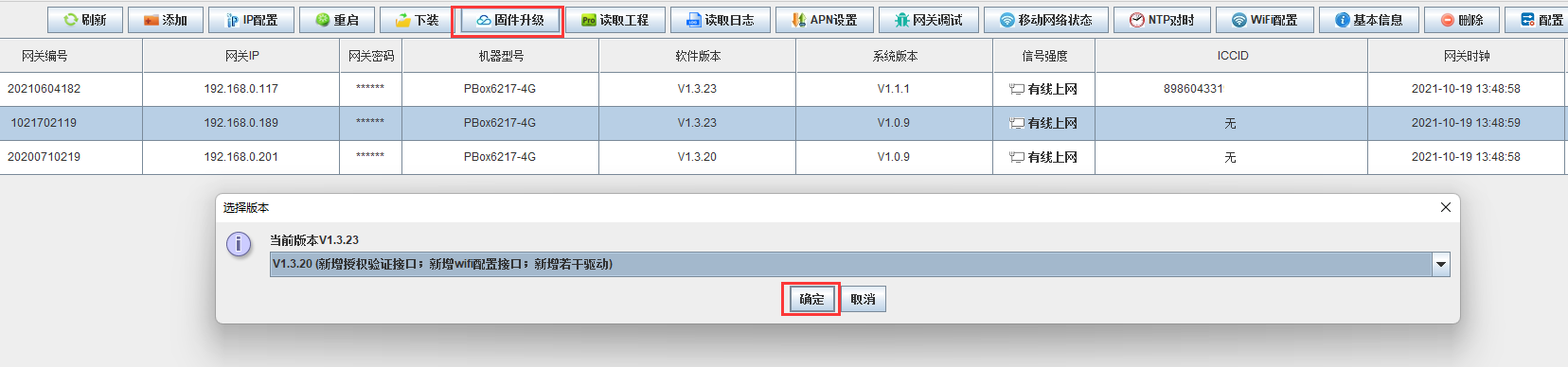

选中一行，点击固件升级按钮，选择要升级的版本，点击确定，可以对目标网关进行固件升级(软件升级)，升级完毕重启网关生效；

即使是旧版本通常也无需升级，升级前建议咨询管理员，使用此功能要求电脑必须能够上网，网关本身能否上网不作要求。

提示

固件允许降级，降级前请咨询管理员。

读取工程、读取日志¶

展开查看视频

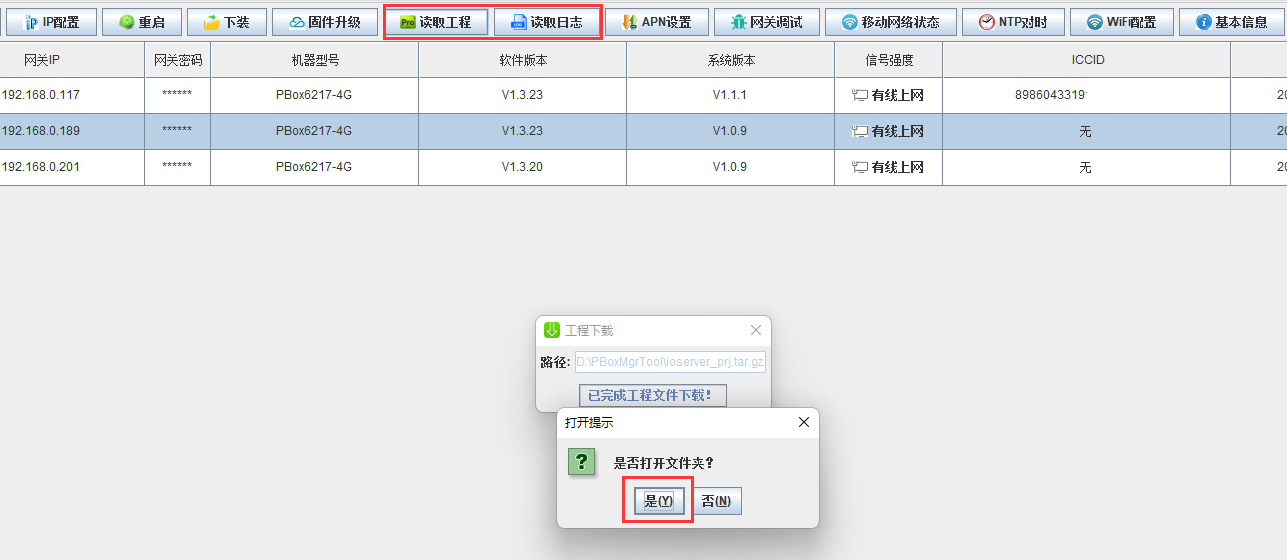

选中一行，点击读取工程(读取日志)按钮，选择要保存的路径，点击确定，就能把网关内的工程(日志)读到本地，读取成功后，可以选择是否打开目标文件夹。

APN设置¶

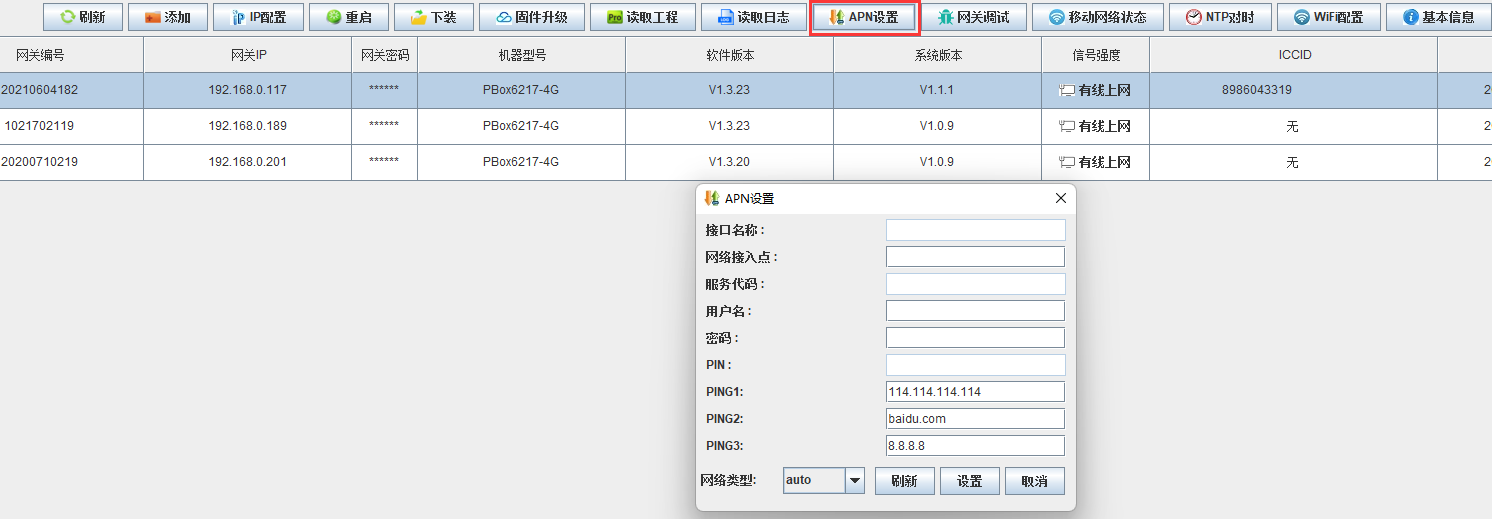

此处可以配置网络接入点(即APN)、用户名、密码等参数，用于拨号上网到专网或内网，

PING1、PING2、PING3等参数用于拨号成功后测试网络是否正常，网络类型可以手动指定运营商。

网络类型	说明
auto	建议选择此项，自动适配
cdma	中国电信2G
edge	联通2G
wcdma	联通3G
td-scdma	移动3G
evdo	电信3G
lte	4G

移动网络状态¶

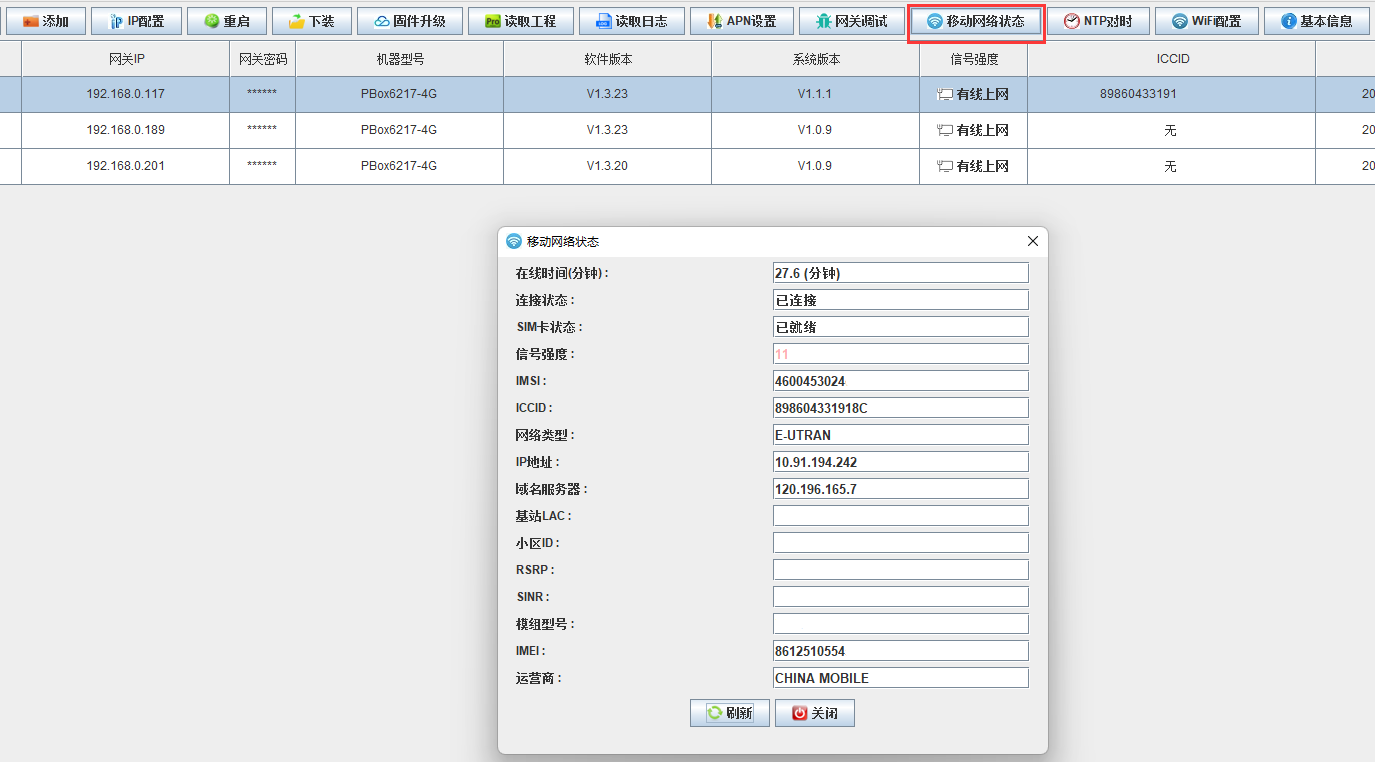

选中一行，点击移动网络状态按钮，可以查看目标网关的拨号详细信息。

NTP对时¶

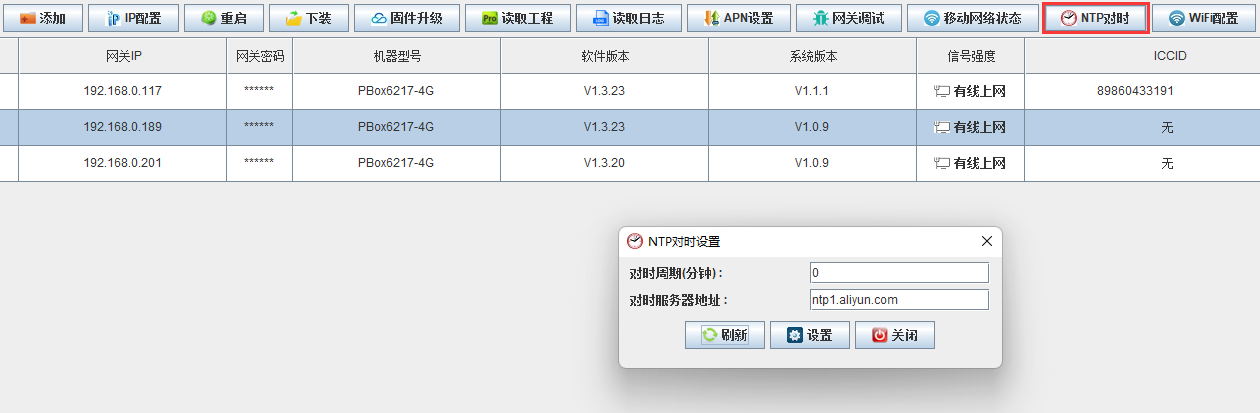

选中一行，点击NTP对时按钮(或单击鼠标右键，从右键菜单进入)，可以设置对时服务器，让网关周期性的请求对时，对时周期设置为0意为不对时；

通常无需开启此功能，服务器自带校时；

如下图：

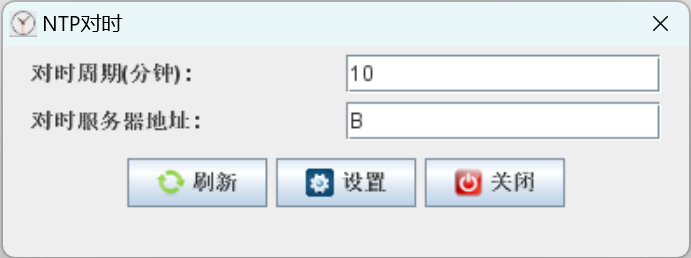

部分机器支持B码对时，此时可将服务器地址设置为B，对时周期设置为10(注意:此时对时周期为秒值，而非界面上显示的分钟值)，意为每10秒接收B码对时一次，可根据实际情况设置对时周期；

设置时如果报错，意为不支持设置B码对时。

WIFI配置¶

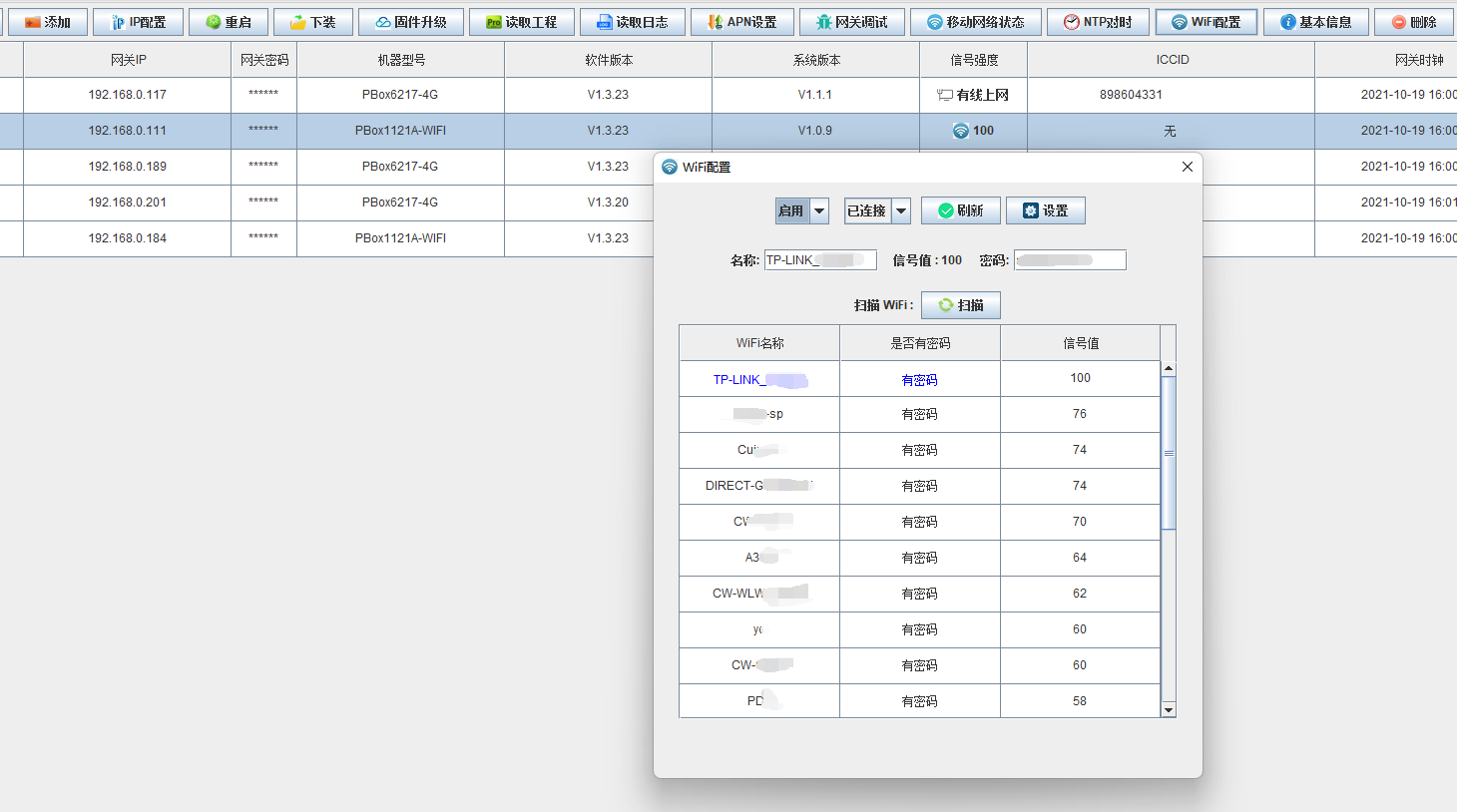

选中一行，点击WIFI配置按钮，可以配置网关的wifi状态、wifi名称、wifi密码等，点击设置按钮即可生效，wifi列表中蓝色字体的wifi名称表示当前连接的wifi。

点击扫描按钮可以扫描附近的wifi热点，wifi处于禁用状态时，不可以扫描wifi热点，需要先设置成启用；

当前wifi功能，支持启用/禁用的状态设置，和从未连接状态设置为已连接状态，暂不支持从已连接状态设置为未连接状态。

提示

仅部分型号支持wifi功能，wifi模块选配；

wifi信号值范围1~100，单位为%，越大信号越好。

白名单配置¶

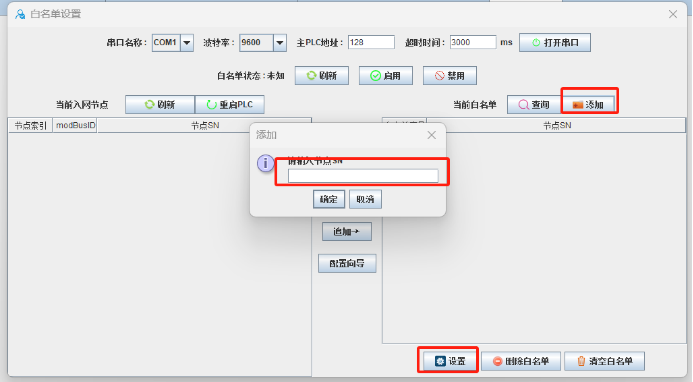

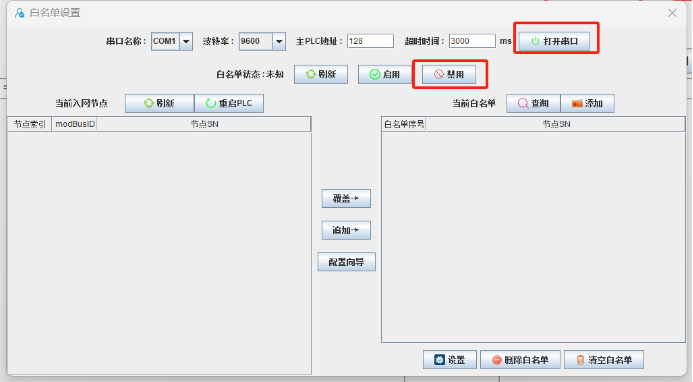

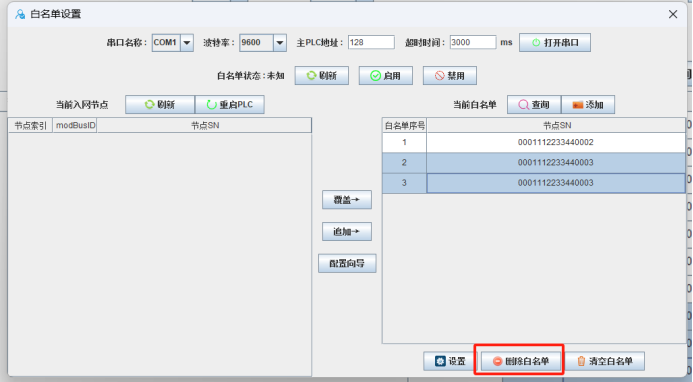

选中一行，右键点击选择白名单配置，打开串口后点击白名单状态点击禁用；

刷新当前入网节点，选中节点，选择覆盖或者追加到白名单；

点击“查询”查询当前白名单；

点击添加，手动输入节点sn，确认无误后点击确定→设置，点击设置后会自动重启PLC；

“删除白名单”和“清空白名单”直接对机器进行操作；

注意

配置完成后必须关闭串口！！！

基本信息¶

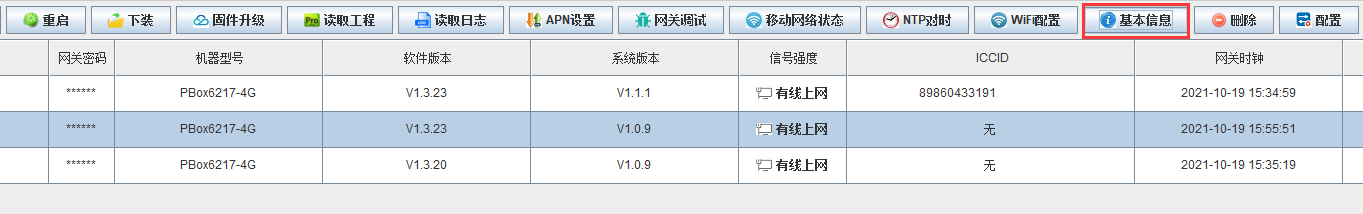

选中一行，点击基本信息按钮，可以获取、刷新目标网关的基本信息。

删除¶

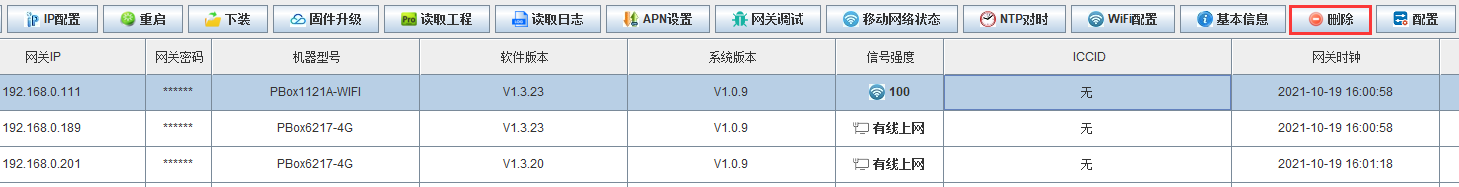

选中一行，点击删除按钮，可以暂时删除这条记录，点击刷新按钮仍旧可以再次刷新出来。

配置¶

点击此按钮可以打开数据配置工具。

监视¶

点击此按钮可以打开实时监控与调试工具。

网关调试¶

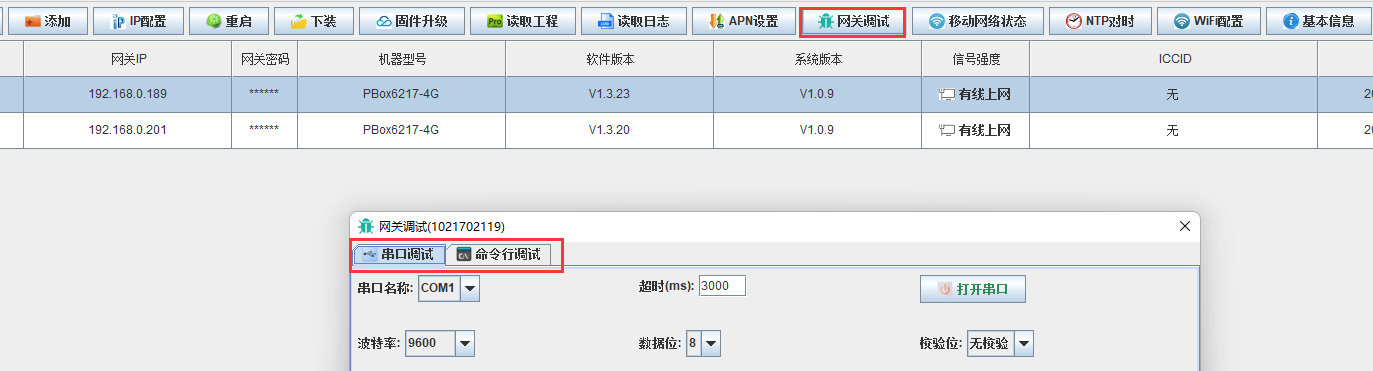

选中一行，点击网关调试按钮，可以对目标网关进行调试，调试分为串口调试和命令行调试。

串口调试¶

展开查看视频

串口名称选择要调试串口，配置好串口参数以及超时时间，然后点击打开串口按钮，即可开始串口调试。

展开查看视频

注意

打开串口进行调试，会暂时中断目标串口的原来的数据采集工作，请确认对业务没有影响后再进行操作。

按需勾选CRC Modbus校验，如果勾选，那么会自动在报文结尾加上CRC校验码；

手动编辑报文，点击发送数据按钮，如果串口接线正确，就能看到有数据回复；

使用完毕请关闭串口。

命令行调试¶

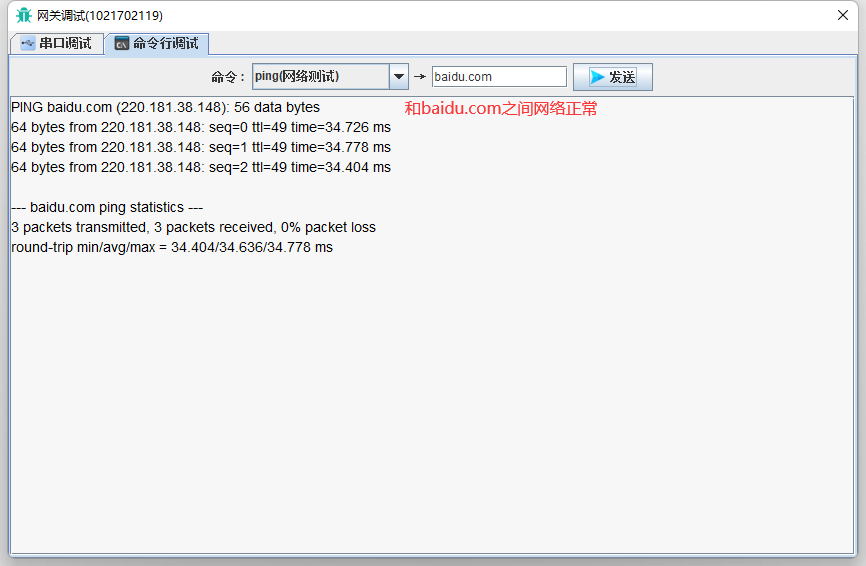

ping(网络测试)¶

选择ping(网络测试)命令，在参数编辑框填写要测试的域名或者IP地址，点击发送，即可进行ping测试。

提示

有些ip地址(或域名)是禁ping的，此时请使用端口探测功能。

Telnet(端口探测)¶

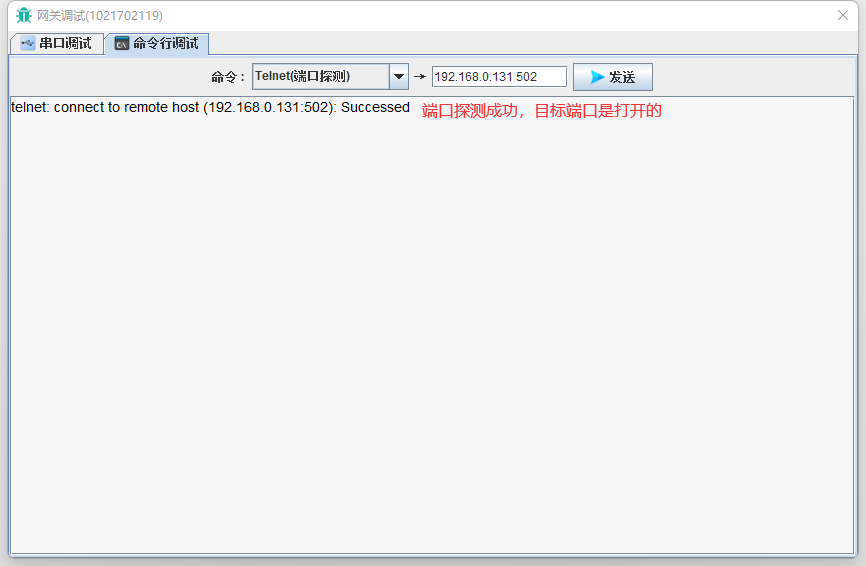

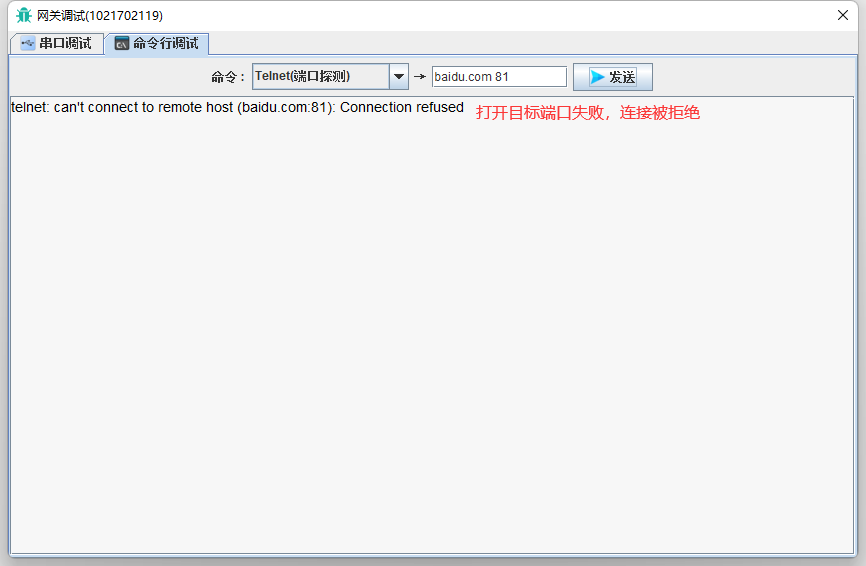

选择Telnet(端口探测)命令，格式为IP地址(或域名)+空格+端口号，如下图，尽管网关ping不通192.168.1.102(因为192.168.1.102打开了防火墙)，但是端口探测可以成功，这说明他们之间是可以互相通信的。

提示

即使端口打开成功，也有可能通讯不上，例如目标机器有IP白名单限制、有连接数限制、有用户名密码验证限制等。

ifconfig(查看IP地址)¶

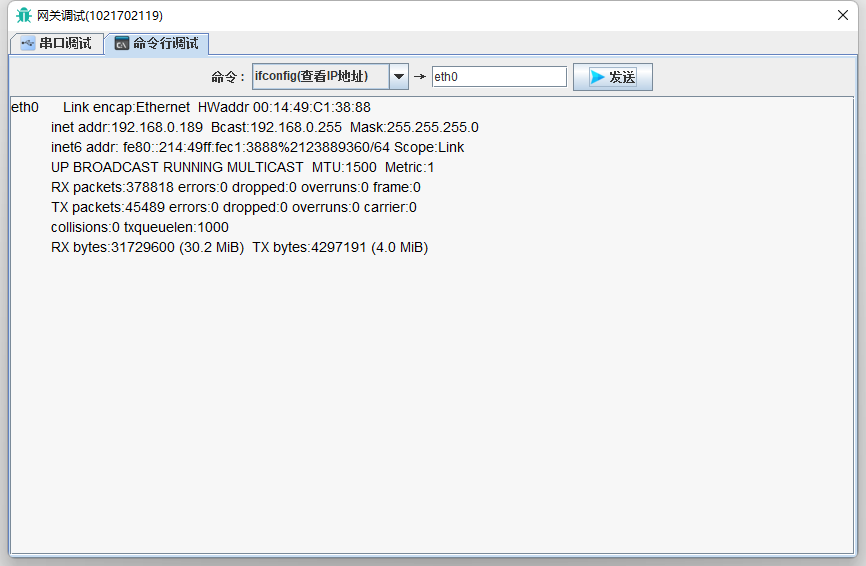

选择ifconfig(查看IP地址)命令，不填任何参数表示获取所有网卡信息，填写目标网卡名称则只获取目标网卡信息。

提示

eth0对应NET1，依次类推。

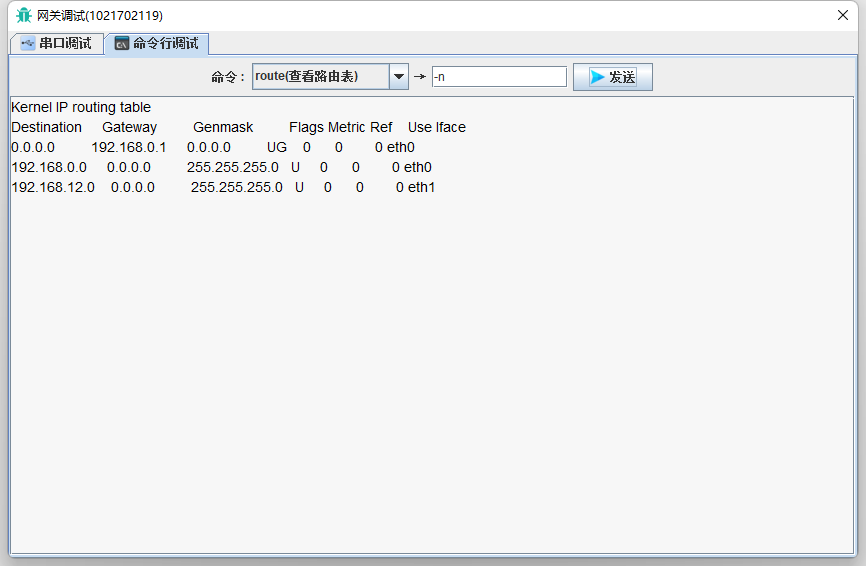

route(查看路由表)¶

选择route(查看路由表)命令，此时会自动填充-n参数，点击发送即可获取当前路由表信息。

ls(查看文件列表)¶

选择ls(查看文件列表)命令，即可查看文件列表。

ps(查看进程列表)¶

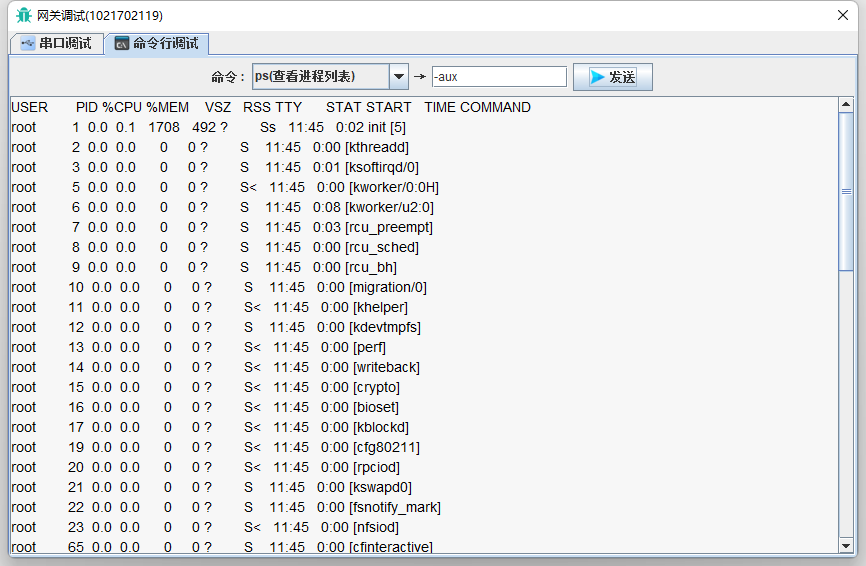

选择ps(查看进程列表)命令，此时会自动填充-aux参数，即可查看进程列表，大多数情况下用不到此命令。

提示

若获取进程列表失败，删除默认参数-aux后再试。

tail(查看拨号日志)¶

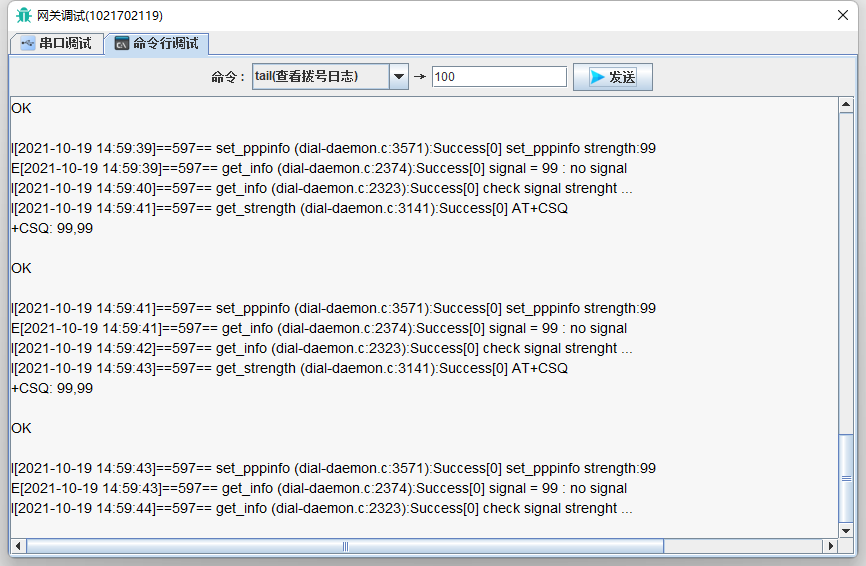

选择tail(查看拨号日志)命令，参数100表示要查看的行数。

tail(查看采集日志)¶

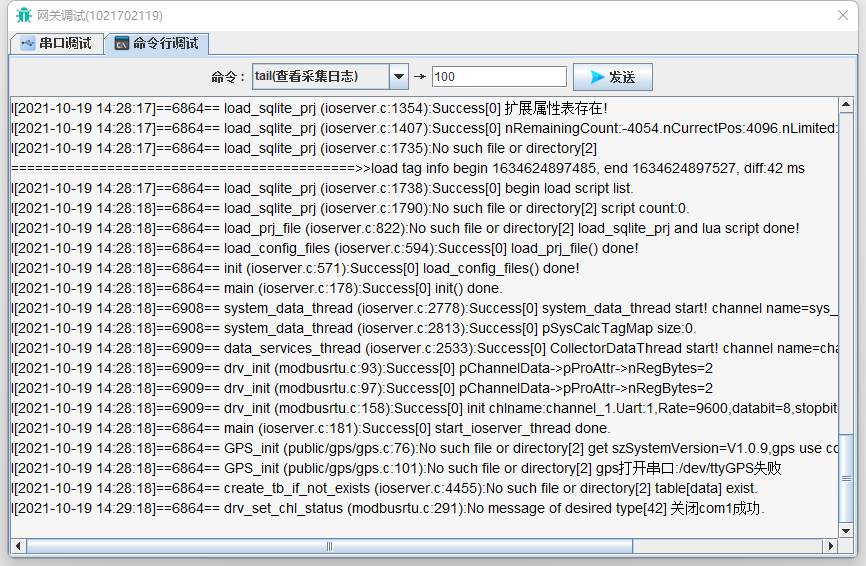

选择tail(查看采集日志)命令，参数100表示要查看的行数。

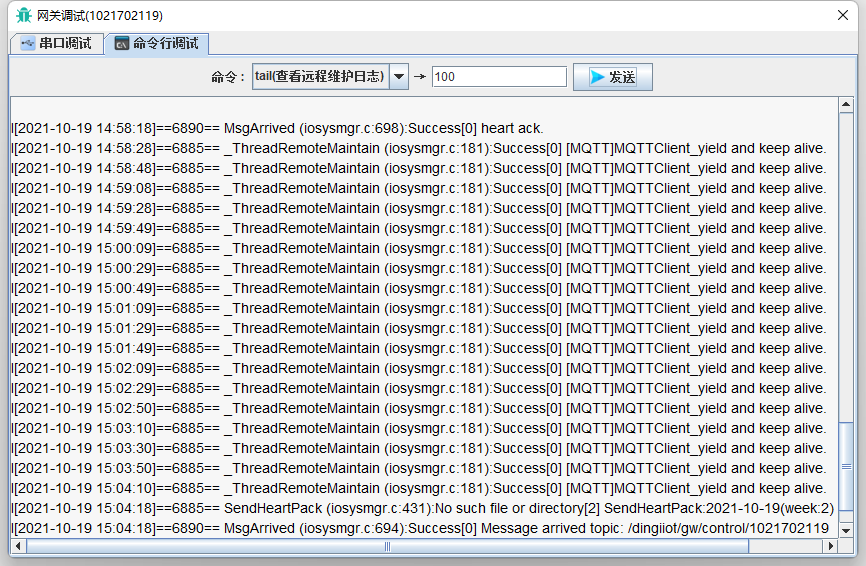

tail(查看远程维护日志)¶

选择tail(查看远程维护日志)命令，参数100表示要查看的行数。

tail(查看重启操作日志)¶

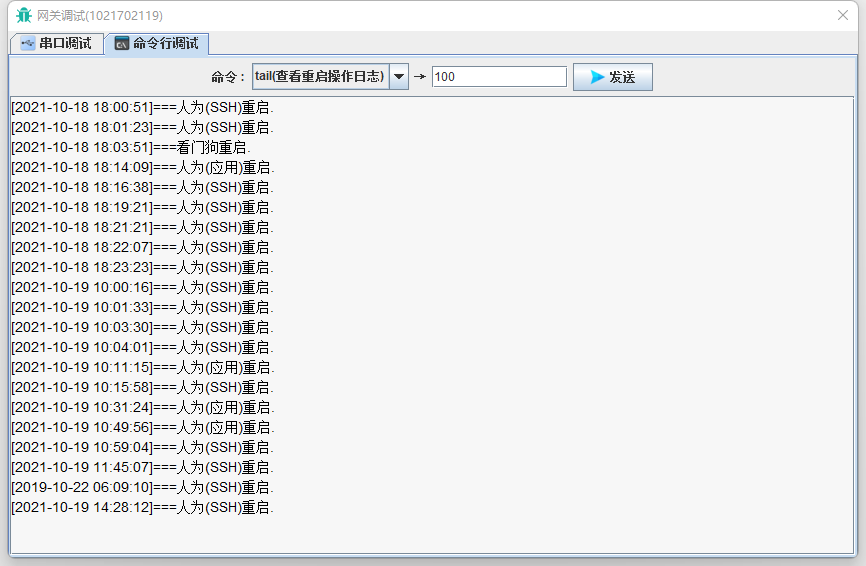

选择tail(查看重启操作日志)命令，参数100表示要查看的行数。

uptime(查看时间信息)¶

选择uptime(查看时间信息)命令，可以查看网关当前的时间、已经运行的时间、以及系统的平均负载。

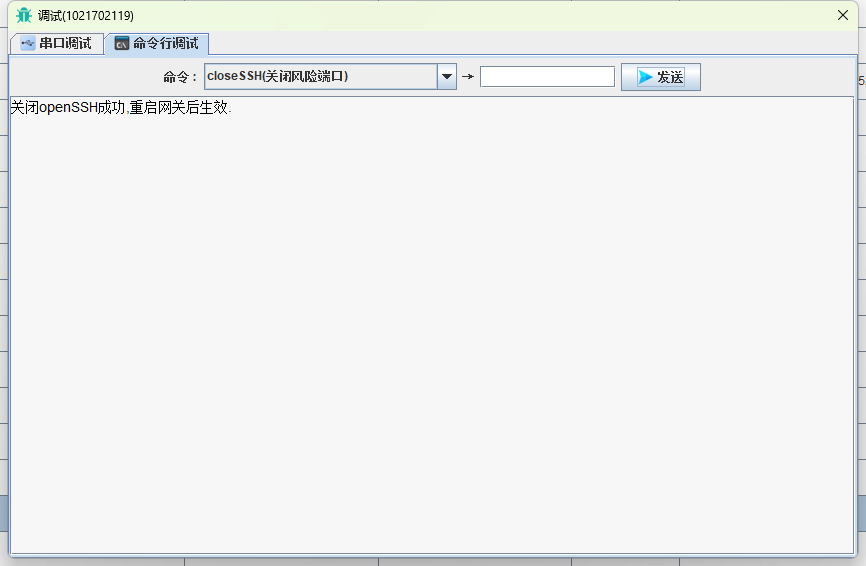

close SSH(关闭风险端口)¶

选择close SSH(关闭风险端口)命令，可以关闭SSH的22端口，在有些场景中，开放22端口会被视为一种危险行为；本命令重启后生效。

提示

下位机软件版本≤1.3.56时，关闭SSH将无法下发读取工程、无法监视实时数据，开启SSH后恢复；建议下位机软件版本升级到1.3.58及以上。

open SSH(打开风险端口)¶

选择open SSH(打开风险端口)命令，可以重新打开被关闭的SSH端口；本命令重启后生效。

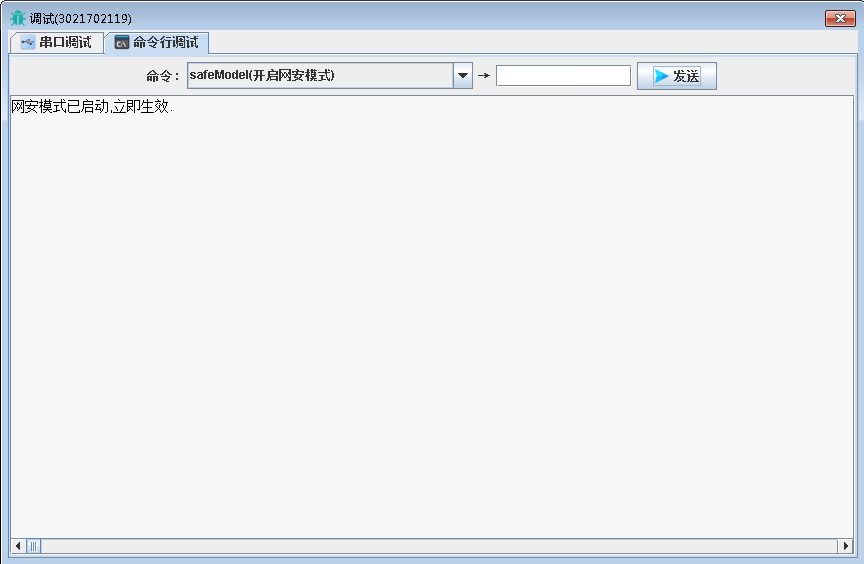

safeModel(开启网安模式)¶

选择safeModel(开启网安模式)命令，可以关闭拨号功能和远程维护功能；

拨号功能会对外访问DNS域名服务器(例如114.114.114.114等，UDP协议，53端口)，远程维护功能会对外访问MQTT后台服务器(TCP协议，1883端口)，在有些安全等级较高的场景中，这两个动作会被视为危险行为。

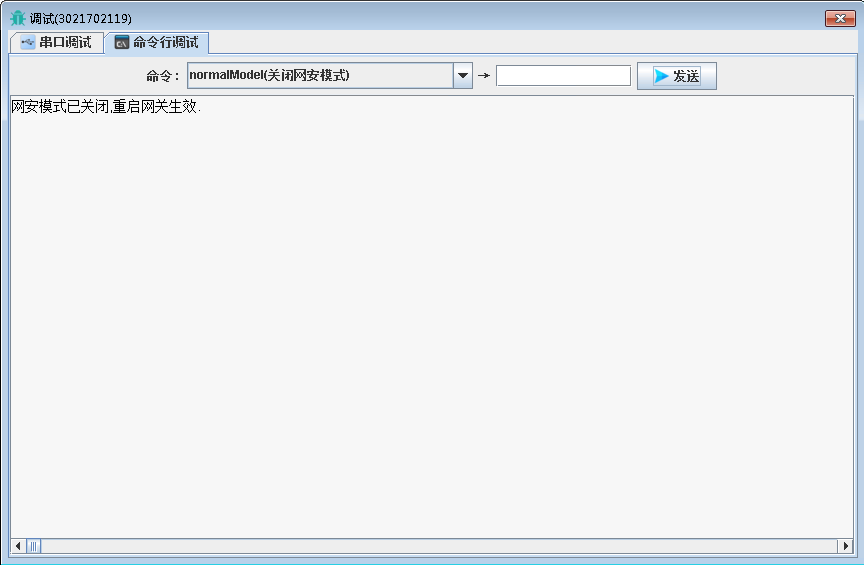

normalModel(关闭网安模式)¶

选择normalModel(关闭网安模式)命令，可以开启拨号功能和远程维护功能；本命令重启网关生效。

rm protocols(释放磁盘空间)¶

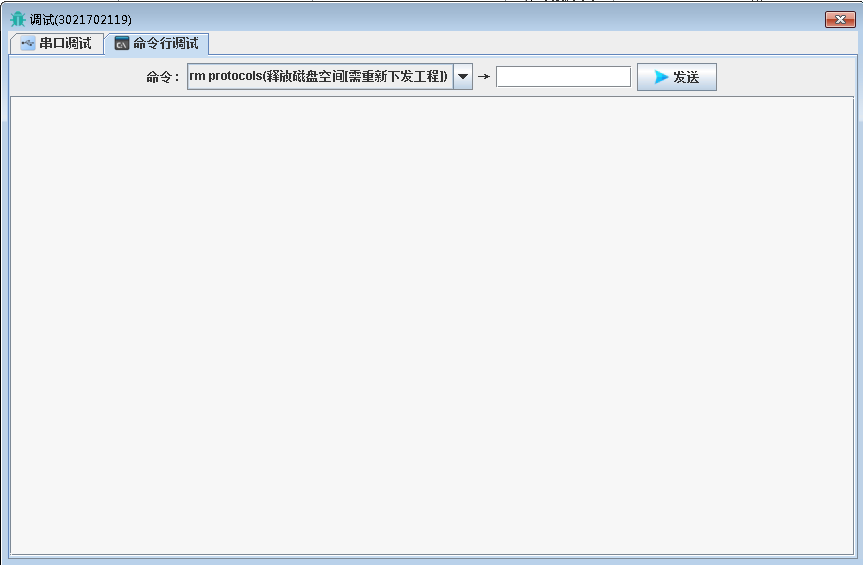

选择rm protocols(释放磁盘空间)命令，可以通过删除驱动文件来解决磁盘空间不够的问题，执行本命令后，需要重新下发一次工程，会自动下发缺失的驱动。

cat(查看机器码)¶

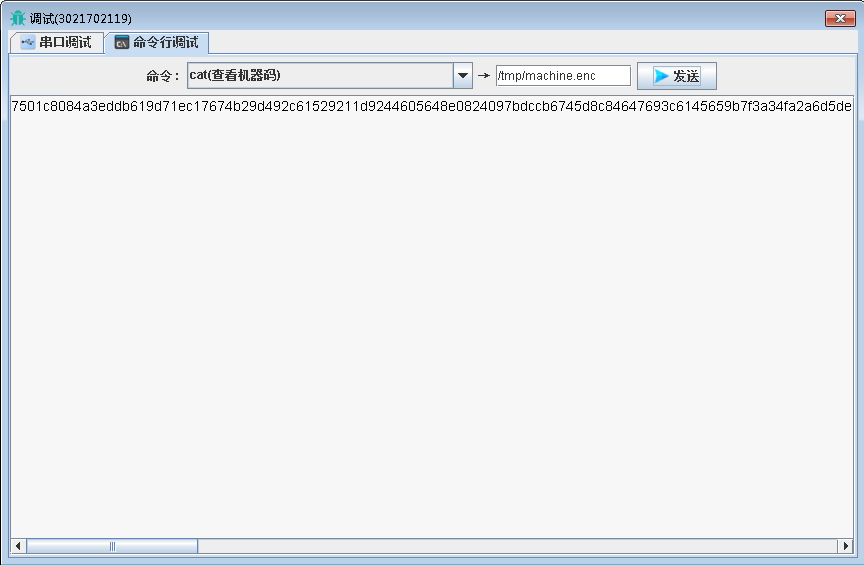

选择cat(查看机器码)命令，部分驱动需要额外的授权，此时请执行查看机器码命令，将机器码发给我们工程师以获取相应的授权码文件。

网卡桥接¶

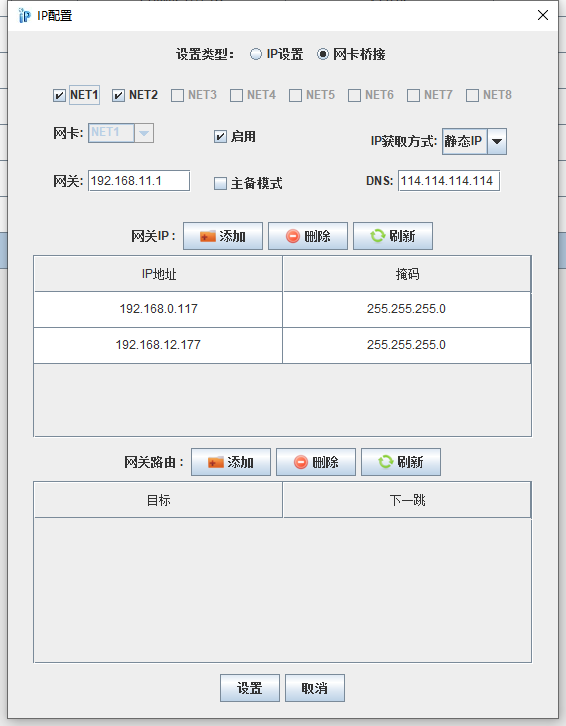

选中一行，点击IP配置按钮，然后选择网卡桥接即可切换到网卡桥接配置页面，对该网关进行网卡桥接配置，点击设置按钮方可生效；

警告

IP获取方式只能配置成静态IP，若配置成DHCP则该桥接配置不生效；

必须配置至少一个IP地址，桥接才能生效。

提示

不同型号的网关，可桥接的网卡数量是不一致的，界面中灰色的网卡是不允许桥接的网卡；

启用在选中后桥接才会生效，取消勾选该选项则桥接失效，恢复网络状态为IP配置的状态。

属性名	说明
网卡列表	NET1表示网关的第一个网卡，NET2表示第二个，以此类推，需要选中至少一个网卡桥接才能生效
启用	默认启用；如果选择否，关闭桥接且恢复网络状态为IP配置中配置的状态
IP获取方式	只能选择静态IP
网关	如果网关通过这个网卡上网，那么需要填写网关；此处的网关指路由器等设备的IP
设为默认网关	如果网关通过SIM卡4G上网，那么不勾选；如果网关通过这个网卡上网，那么勾选；默认网关只能有一个，如果设置了多个，那么网卡NET索引较小的优先生效；如果修改了此项，会导致网关断线重连，约10秒
DNS	域名解析服务器，默认即可
IP地址	该网卡的IP地址，最多可以添加10个不同的IP地址
子网掩码	该网卡的子网掩码，填写完IP地址后自动填充
目标	哪些范围的IP地址匹配本条路由，例如：192.168.100.0/24
下一跳	路由的下一个点，例如：192.168.0.1，意为192.168.100.xxx网段的数据从192.168.0.1走

网卡主备冗余配置¶

选中一行，点击IP配置按钮，然后选择网卡桥接即可切换到网卡桥接配置页面，勾选主备模式，点击设置按钮方可生效；

警告

主备模式和网卡桥接只能选择一个，若都勾选，则主备模式生效。IP获取方式只能配置成静态IP，若配置成DHCP则该桥接配置不生效；

必须配置至少一个IP地址，主备模式才能生效；

网关系统版本以9结尾的才支持该功能。如V1.1.9。

提示

设置了主备模式之后，网关要在3分钟之内重启后才能生效，为了避免网络配置异常，超过3分钟不重启会恢复原配置；

主备模式无需选择网卡，系统会把所有的网卡都加入主备模式；

主备模式下的默认网关配置继承IP设置中的配置。

双机冗余¶

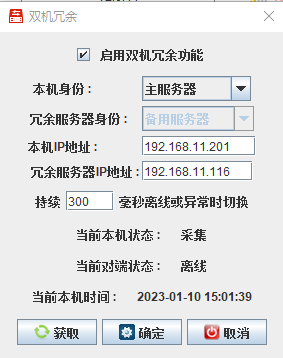

选中网关编号，单击右键弹出菜单，在菜单中点击双机冗余按钮，可以进行双机冗余配置，界面和属性说明如下：

属性名	说明
启用双机冗余功能	勾选则启用，不勾选不启用本功能
本机身份	若为主服务器，在双方均待机的情况下，本机优先主动工作
冗余服务器身份	和本机身份互斥；若为冗余(备用)服务器，则仅在主服务器离线时才主动工作
本机IP地址	本机用来做冗余通信的IP地址，该IP地址必须在IP配置中设置过，且所在网口必须启用
冗余服务器IP地址	用于冗余通信的对端IP地址
异常切换时长	默认300毫秒，意为持续300毫秒对端离线或其它异常时，本机进入工作状态
当前本机状态	展示当前本机的工作状态，采集/待机
当前对端状态	展示当前对端的工作状态，采集/待机/离线
当前本机时间	展示当前本机时间
获取	重新获取双机冗余配置，且刷新当前本机和对端的状态

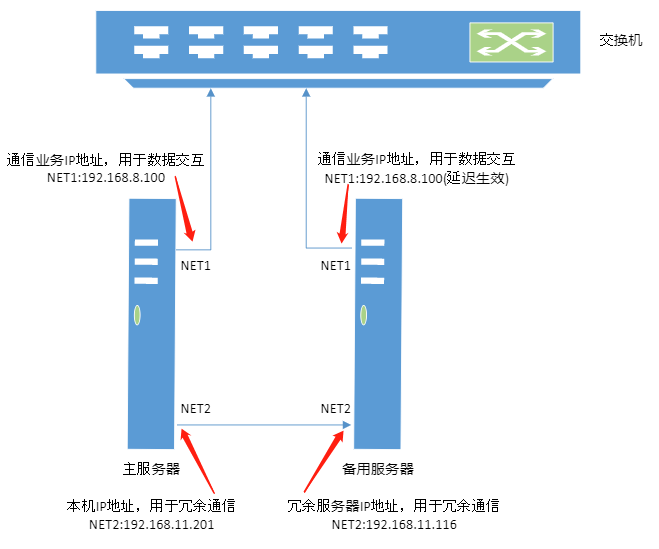

常见网络拓扑如下图：
