S7-1500

云端配置(西门子S7-1500)

新建通道

新建一个采集通道,协议选择S7-1500,IP地址填写PLC的IP地址,端口号默认102

注意

PLC一次性读取的寄存器个数有数量限制,建议在规约特征里配置单帧寄存器最大个数以实现自动分组。

注意

若数据采集不到,且查看通道监测报文,有报文交互,但是一直重连,

那么请检查:

1、PLC编程软件是否开启允许来自远程对象的PUT/GET通信访问

2、检查属性->常规->连接资源中,S7通信的最大连接数,对应PLC的TSAP参数的最大连接数。

配置完成,下载后到PLC后生效!

提示

TSAP由两个字节组成,第一个字节表示连接数,第二个字节是机架号CPU槽号;

例如0201,02代表允许2个链接,0代表0号机架、1代表1号插槽;

例如PLC的TSAP为1003,如果通讯地址02011003连接不上,那么减小PLC的TSAP的连接数再试,例如02010303

剩余步骤请参照西门子S7-300的配置过程。

本地配置(西门子S7-1500)

新建通道

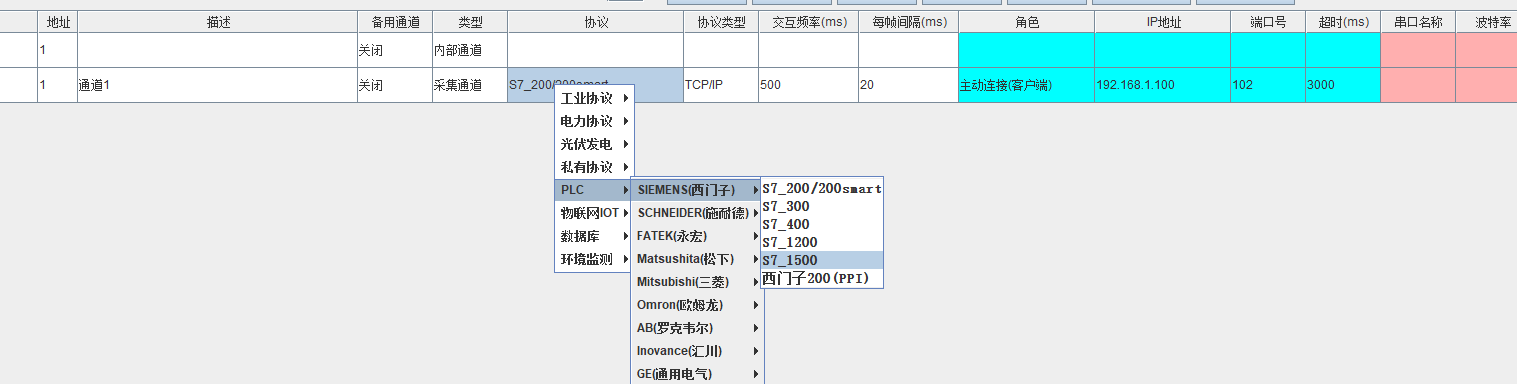

新建一个采集通道,协议选择S7-1500,IP地址填写PLC的IP地址,端口号默认102

注意

PLC一次性读取的寄存器个数有数量限制,建议在规约特征里配置单帧寄存器最大个数以实现自动分组。

注意

若数据采集不到,且查看通道监测报文,有报文交互,但是一直重连,

那么请检查:

1、PLC编程软件是否开启允许来自远程对象的PUT/GET通信访问

2、检查属性->常规->连接资源中,S7通信的最大连接数,对应PLC的TSAP参数的最大连接数。

配置完成,下载后到PLC后生效!

提示

TSAP由两个字节组成,第一个字节表示连接数,第二个字节是机架号CPU槽号;

例如0201,02代表允许2个链接,0代表0号机架、1代表1号插槽;

例如PLC的TSAP为1003,如果通讯地址02011003连接不上,那么减小PLC的TSAP的连接数再试,例如02010303

剩余步骤请参照西门子S7-300的配置过程。
