中深电力微机通信

云端配置

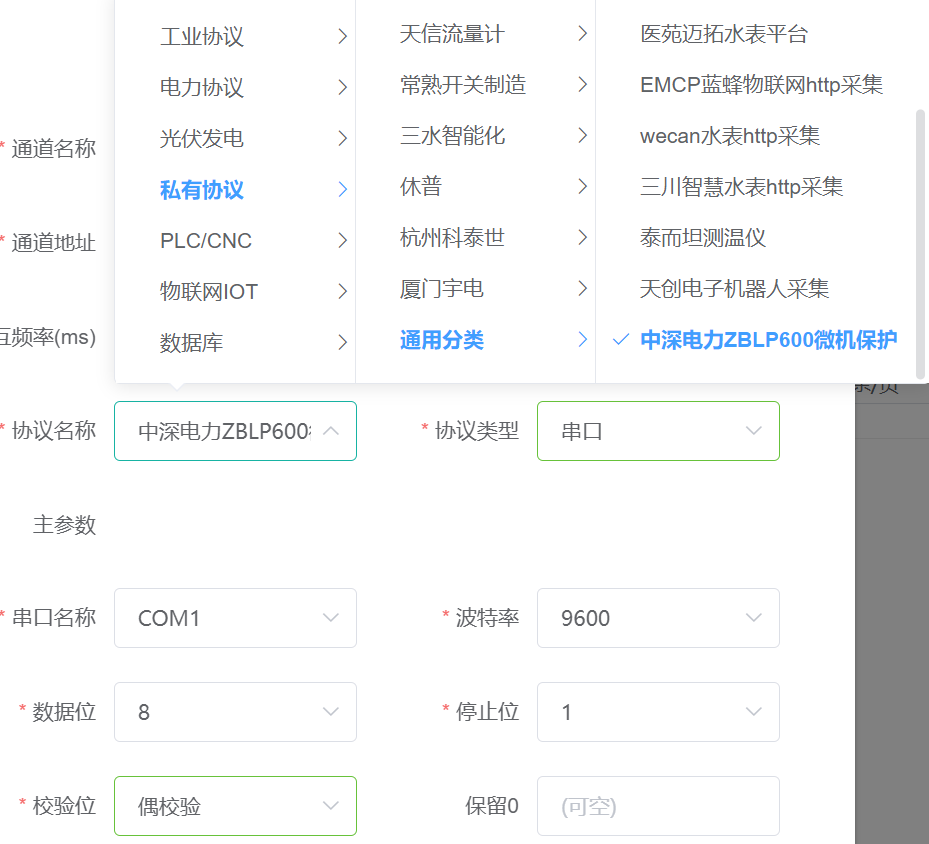

新建通道

新建一个采集通道,协议选择中深电力ZBLP600微机保护,串口名称按照网关实际的接线情况选择对应的COM口(COM1对应A1、B1,以此类推),波特率9600bps,8位数据位,1位停止位,偶校验位,其它参数如无特殊要求保持默认即可;

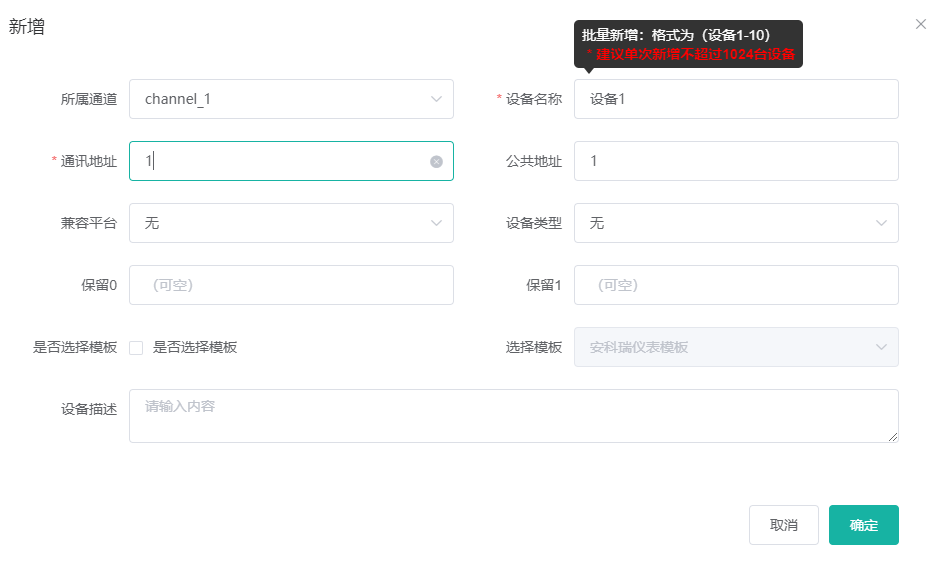

新建设备

新建一个设备,自定义设备名称,通讯地址填写设备地址

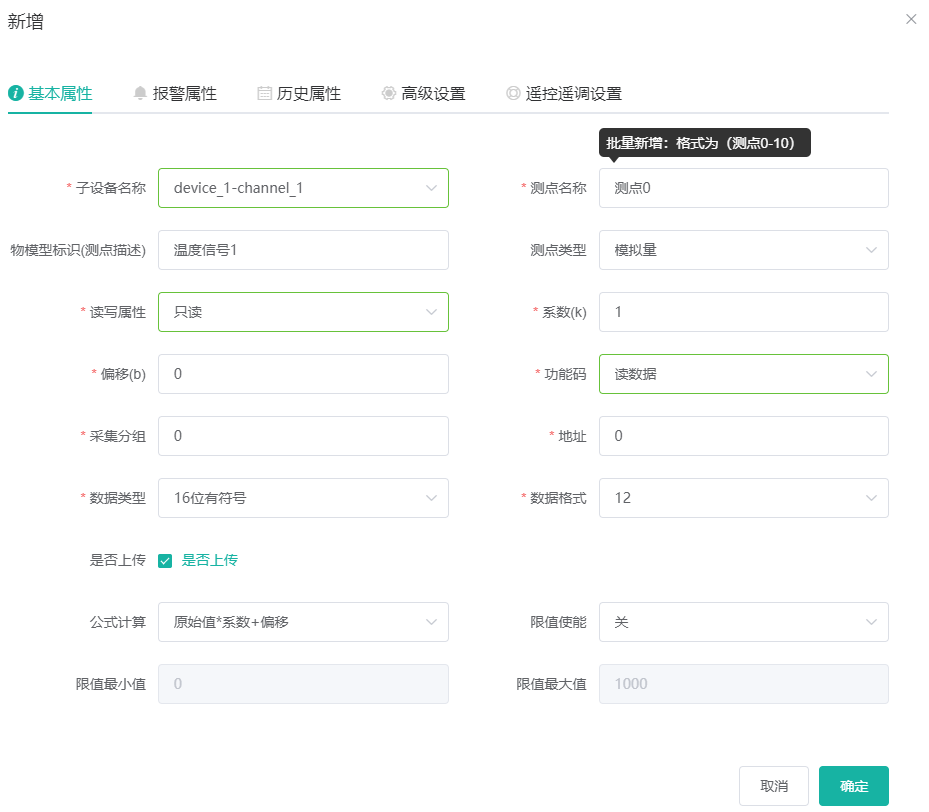

新建测点

提示

数据地址从0开始,所有数据顺序对应填写地址时需要减1。

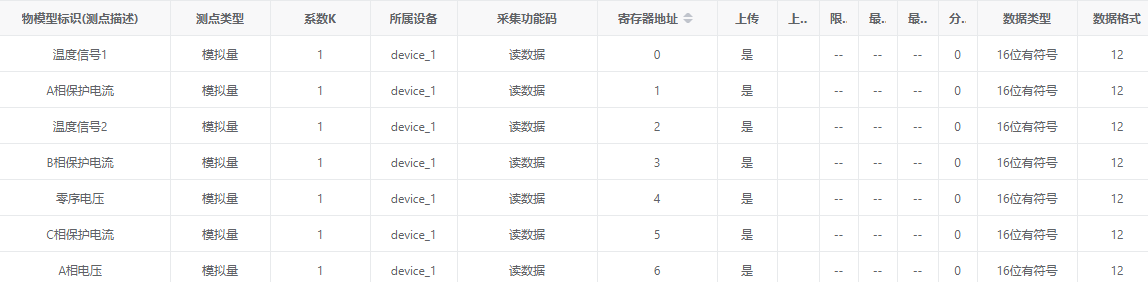

遥测数据

如需查询T1(温度信号1),查看图表得知数据顺序位置1,那么地址填写0数据类型选择16位有符号,读写属性选择只读。其他数据根据顺序填写地址即可。

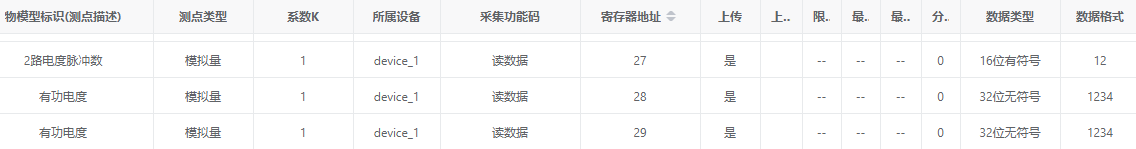

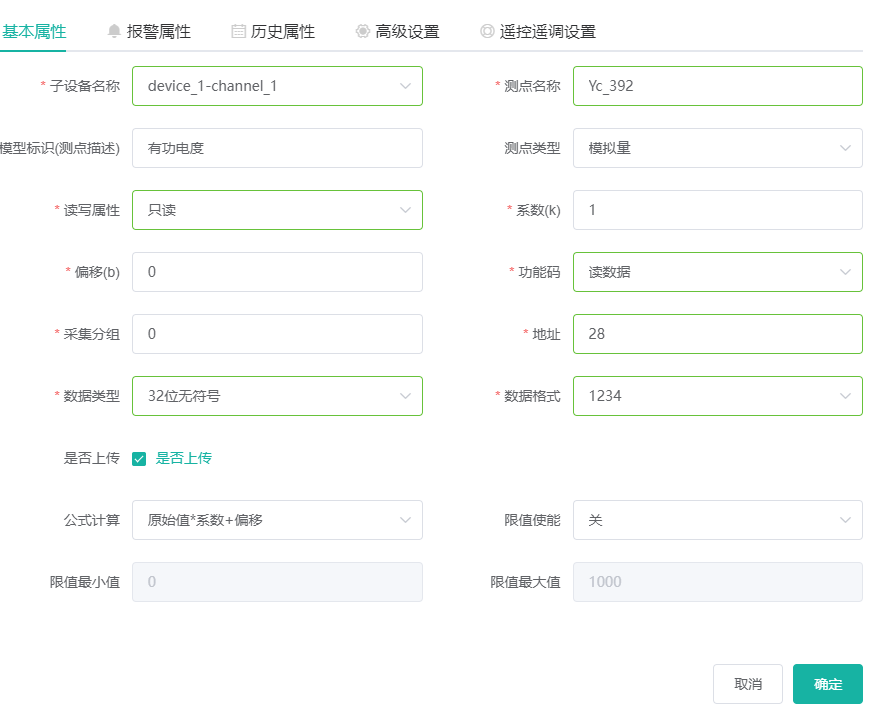

对于有功电度、无功电度,查看图表得知这两种数据分为高低位,有功电度需要填写地址为28,无功电度对需要填写寄存器地址为29数据类型选择32位无符号,高低位顺序选择1234

遥信数据

提示

遥信数据格式选择21,数据类型为16位无符号,需要按位取值。

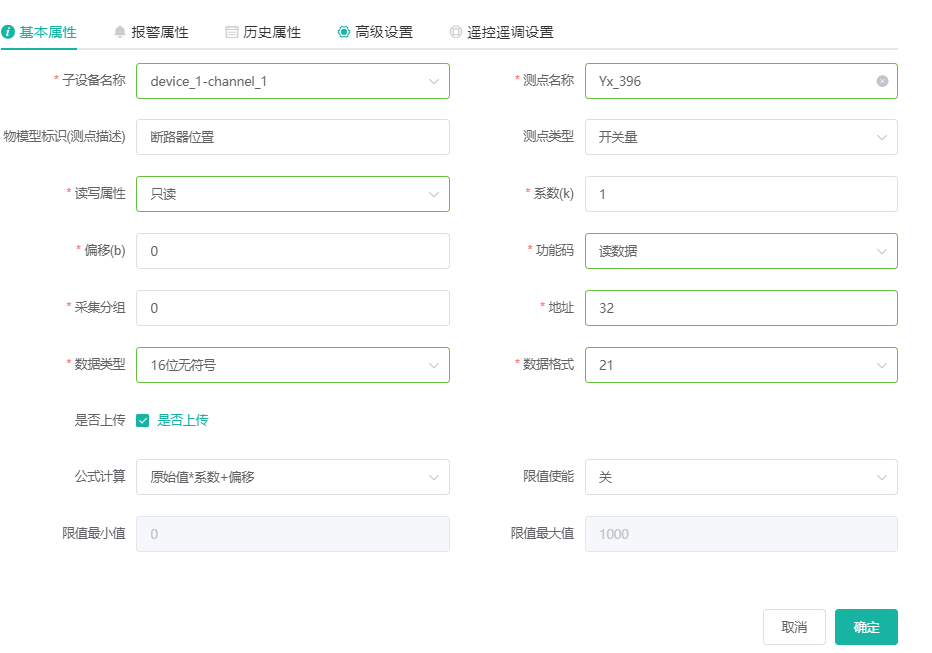

如需查询BI0开入输入量-断路器位置,查看图表得知开关输入量数据顺序位置为第33个数据,对应地址填写32,读写属性选择只读,数据类型选择16位无符号,断路器位置的数据位于开关输入量的第0位,在高级设置中,勾选按位取值,起始位0终止位0

遥控数据

提示

继电器号为16进制数,需要转化为10进制数填写寄存器地址。继电器号11/22/33/44/55/66对应跳闸/合闸/逻辑跳闸/告警/事故/备用。

如需遥控跳闸指令,功能码选择遥控,跳闸指令对应继电器号(16进制数)为11,对应填写地址(10进制数)17数据类型选择

云端暂不支持直接下发遥控指令。

本地配置

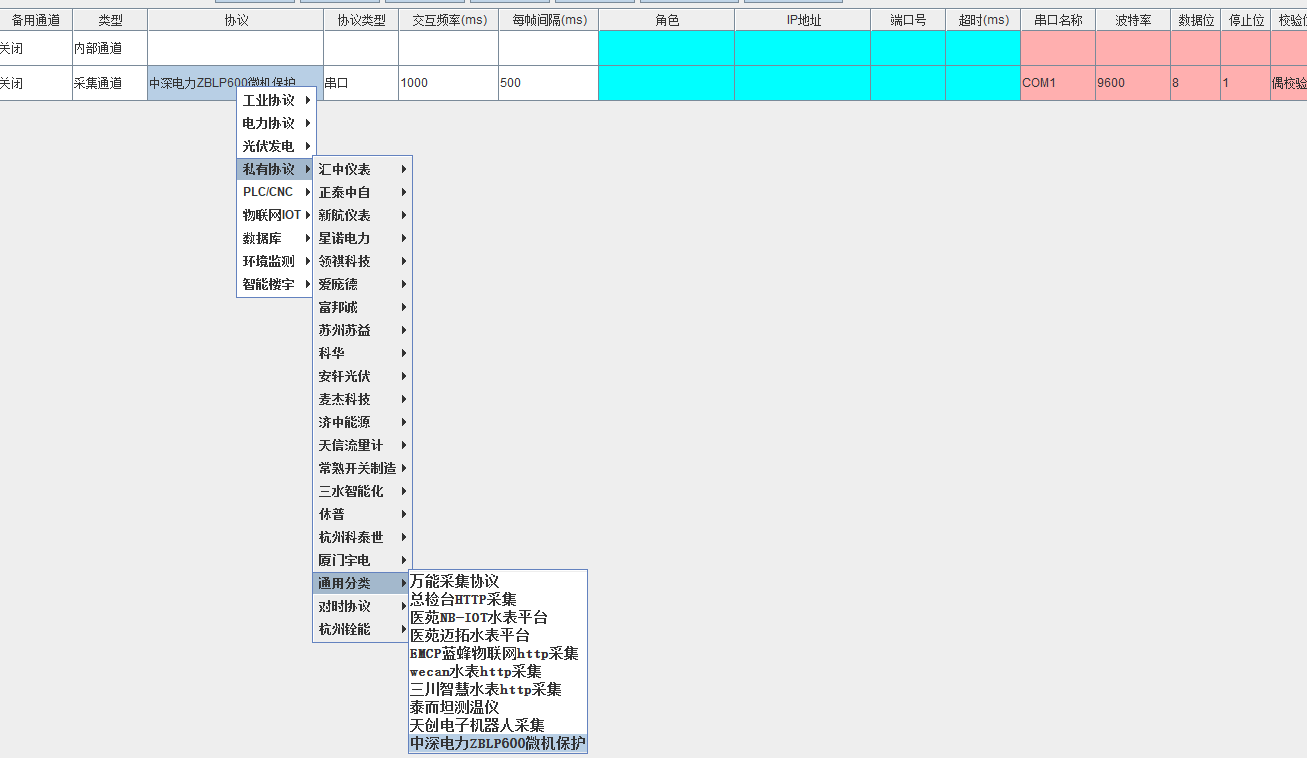

新建通道

新建一个采集通道,协议选择中深电力ZBLP600微机保护,主参数中,串口名称按照网关实际的接线情况选择对应的COM口(COM1对应A1、B1,以此类推),波特率9600bps,8位数据位,1位停止位,偶校验位,其它参数如无特殊要求保持默认即可;

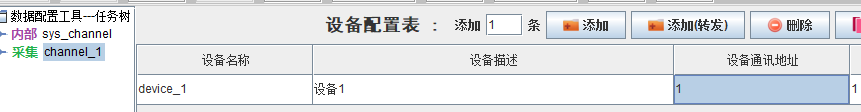

新建设备

进入任务树的采集通道,新建一个设备,自定义设备名称,设备通讯地址填写设备地址,其余参数无需考虑。

新建测点

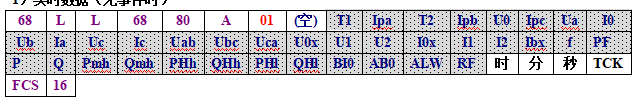

进入创建的设备中,添加测点,按照协议中的循呼数据报文(图中灰色部分)中的数据顺序位置,填写寄存器地址、是否按位取值和取值起始终止位数据类型选择16位有符号读写属性选择只读

提示

数据地址从0开始,所有数据顺序对应填写寄存器地址时需要减1。

举例

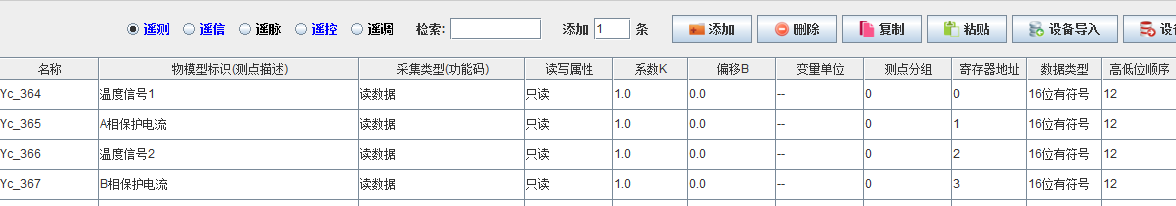

遥测数据

如需查询T1(温度信号1),查看图表得知数据顺序位置1,那么寄存器地址填写0数据类型选择16位有符号,读写属性选择只读。其他数据根据顺序填写寄存器地址即可。

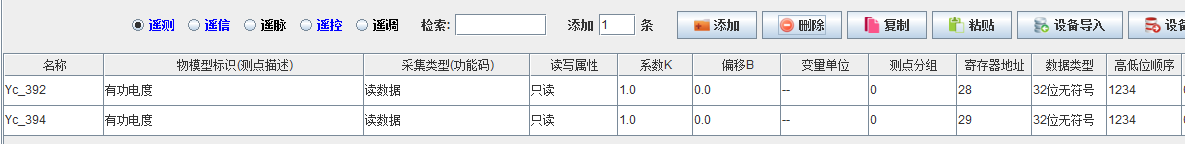

对于有功电度、无功电度,查看图表得知这两种数据分为高低位,有功电度需要填写寄存器地址为28,无功电度对需要填写寄存器地址为29数据类型选择32位无符号,高低位顺序选择1234

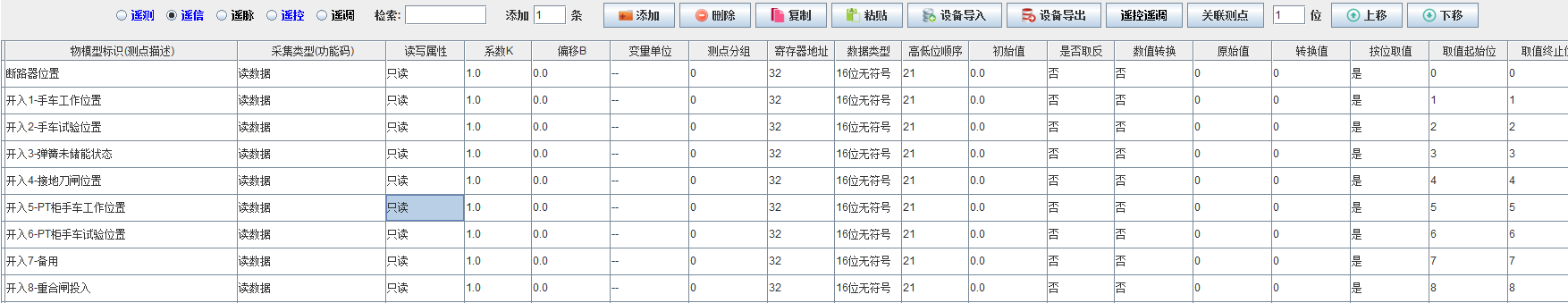

遥信数据

提示

遥信数据高低位顺序选择21,数据类型为16位无符号,需要按位取值。

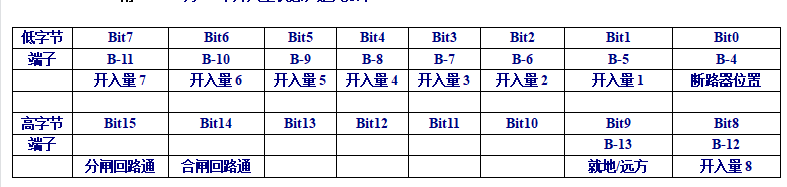

如需查询BI0开入输入量-断路器位置,查看图表得知开关输入量数据顺序位置为第33个数据,对应寄存器地址填写32,读写属性选择只读,数据类型选择16位无符号,断路器位置的数据位于开关输入量的第0位按位取值选择,取值起始位0取值终止位0

遥控数据

提示

继电器号为16进制数,需要转化为10进制数填写寄存器地址。继电器号11/22/33/44/55/66对应跳闸/合闸/逻辑跳闸/告警/事故/备用。

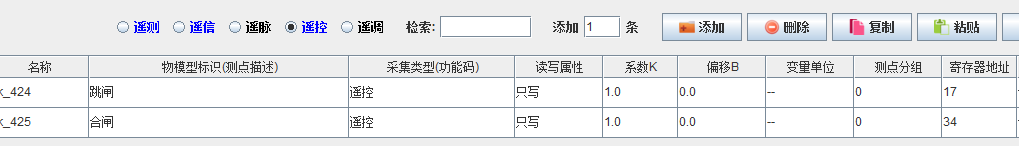

如需遥控跳闸指令,采集功能码选择遥控,跳闸指令对应继电器号(16进制数)为11,对应填写寄存器地址(10进制数)17数据类型选择

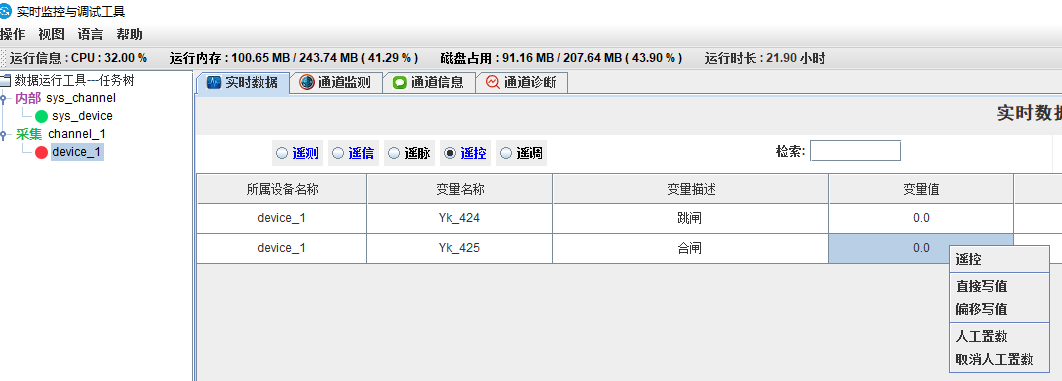

在监测时右键测点数据,选择遥控,点击遥控选择再点击遥控执行即为下发遥控指令。
