naquanMQTTslave¶
云端配置(纳泉MQTT转发)¶
新建通道¶
新建一个转发通道,协议选择纳泉MQTT,主参数中,IP地址与端口号,填写实际的MQTT服务器的IP地址与端口号,一般保持默认即可;
交互频率即为实时数据上传的时间间隔,设置范围为1s < time < 12hour,建议设置为5分钟,网关的Productkey、DeviceSN等更多参数见规约特征配置;
新建设备¶
该转发协议可以不新建转发设备与转发测点,此时默认转发所有的采集点(不想上传的,在测点的高级配置页,取消勾选是否上传);
不新建转发设备¶

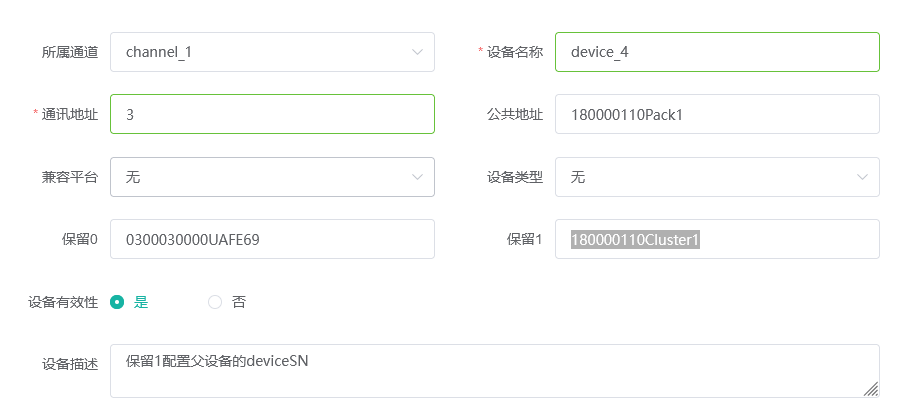

我们回到采集通道下的子设备管理,公共地址填该设备的DeviceSN属性,保留0填该设备的productKey属性,如果该设备属于某个父设备之下,保留1填父设备的DeviceSN。如下图中该设备是电池包设备,属于一个电池族设备的子设备,故保留1配置了其父设备的DeviceSN属性180000110Cluster1;
提示
采集设备的通讯地址不能随意修改,而其将作为数据报文中,测点数组的key值发送,故在实际配置工程中要考虑该值是否能符合要求。如果不能就必须新建转发设备了。此外,采集设备不支持订阅主题配置。
新建转发设备¶

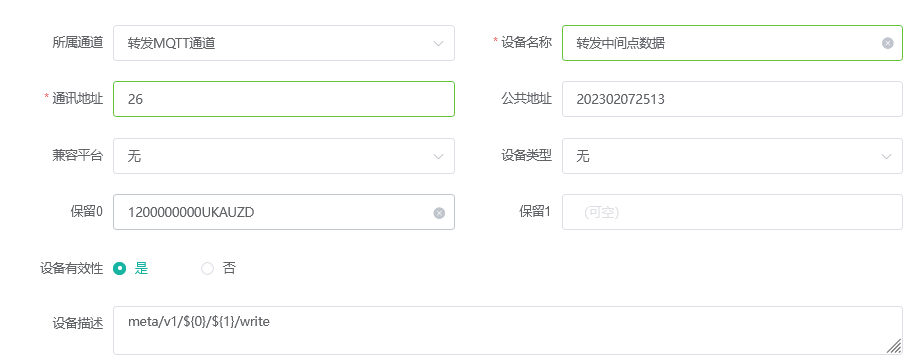

新增一个转发设备,自定义设备名称,通讯地址填测点数组的key值,公共地址填该设备的DeviceSN属性,保留0填该设备的productKey属性,如果该设备属于某个父设备之下,保留1填父设备的DeviceSN。如果本设备需要订阅主题,则在设备描述中填写订阅主题,主题中可用通配符:{0}会被替换为本设备的**productKey**,会被替换为本设备的DeviceSN,如本例中的设备的订阅主题是:meta/v1/1200000000UKAUZD/202302072513/write,应答主题是:meta/v1/1200000000UKAUZD/202302072513/write_ack。
警告
如果本设备不需要订阅主题,一定要把设备描述清零。
新建测点¶
如果未新建转发设备,那么需要配置采集测点的是否上传属性,打钩(默认)则转发,不打勾不转发。
提示
使用采集测点转发时,模拟量类型测点将作为遥测数据转发,开关量数据将作为遥信数据转发。

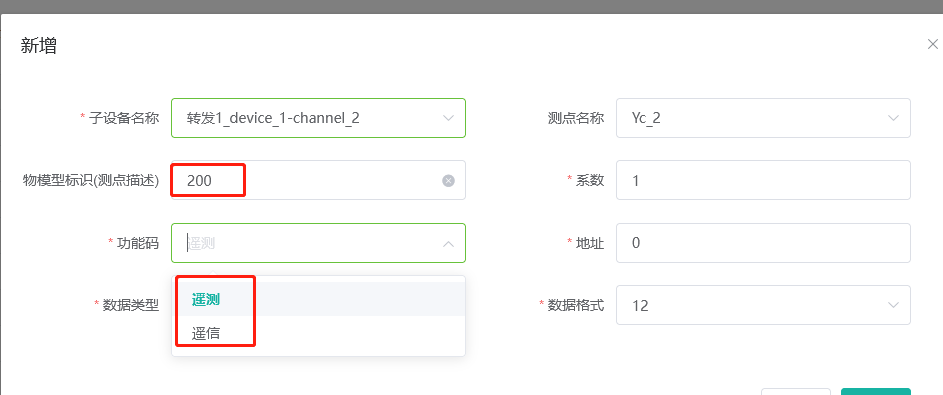

如果在上一步中新建了转发设备,那么在刚刚新建的转发设备下,批量添加需要转发的测点,此时不添加不转发,按需配置转发测点的物模型属性以及功能码。
本地配置(纳泉MQTT转发)¶
新建通道¶

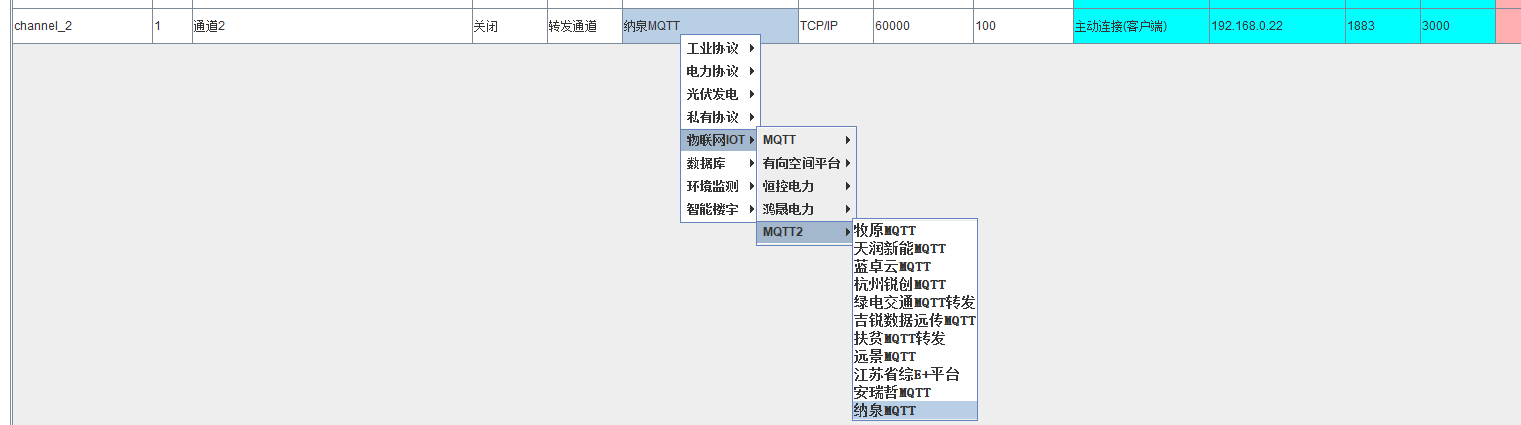

新建一个转发通道,协议选择纳泉MQTT,主参数中,IP地址与端口号,填写实际的MQTT服务器的IP地址与端口号,一般保持默认即可;
交互频率即为实时数据上传的时间间隔,设置范围为1s < time < 12hour,建议设置为5分钟,网关的Productkey、DeviceSN等更多参数见规约特征配置
新建设备¶
该转发协议可以不新建转发设备与转发测点,此时默认转发所有的采集点(不想上传的,在测点的高级配置页,取消勾选是否上传);
不新建转发设备¶

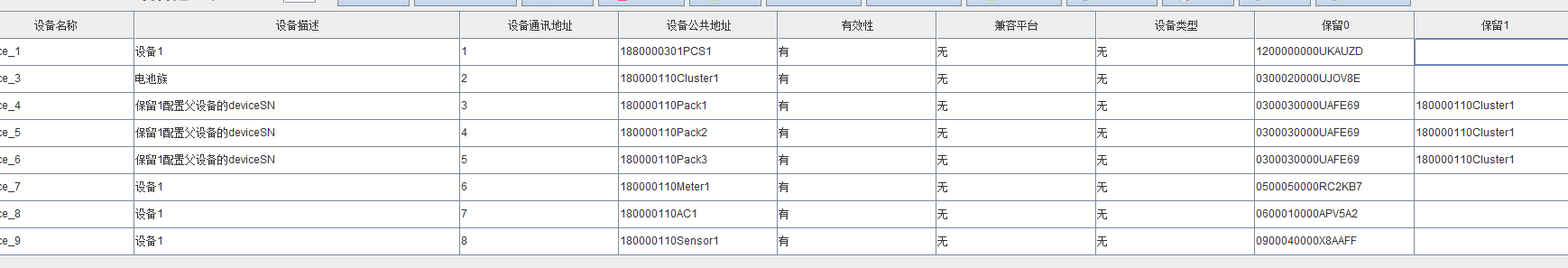

我们回到采集通道下的子设备管理,公共地址填该设备的DeviceSN属性,保留0填该设备的productKey属性,如果该设备属于某个父设备之下,保留1填父设备的DeviceSN。如下图中该设备是电池包设备,属于一个电池族设备的子设备,故保留1配置了其父设备的DeviceSN属性180000110Cluster1;
提示
采集设备的通讯地址不能随意修改,而其将作为数据报文中,测点数组的key值发送,故在实际配置工程中要考虑该值是否能符合要求。如果不能就必须新建转发设备了。此外,采集设备不支持订阅主题配置。
新建转发设备¶
新增一个转发设备,自定义设备名称,通讯地址填测点数组的key值,公共地址填该设备的DeviceSN属性,保留0填该设备的productKey属性,如果该设备属于某个父设备之下,保留1填父设备的DeviceSN。如果本设备需要订阅主题,则在设备描述中填写订阅主题,主题中可用通配符:{0}会被替换为本设备的**productKey**,会被替换为本设备的DeviceSN,如本例中的设备的订阅主题是:meta/v1/1200000000UKAUZD/202302072513/write,应答主题是:meta/v1/1200000000UKAUZD/202302072513/write_ack。
警告
如果本设备不需要订阅主题,一定要把设备描述清零。
新建测点¶
如果未新建转发设备,那么需要配置采集测点的是否上传属性,配置为否则不转发。
提示
使用采集测点转发时,模拟量类型测点将作为遥测数据转发,开关量数据将作为遥信数据转发。

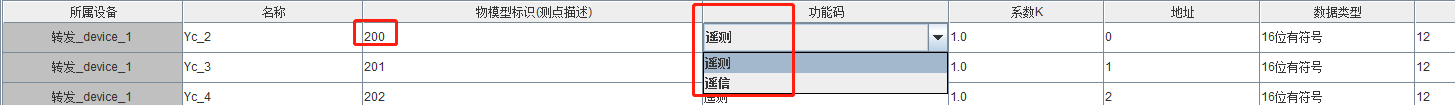

如果在上一步中新建了转发设备,那么在刚刚新建的转发设备下,批量添加需要转发的测点,此时不添加不转发,按需配置转发测点的物模型属性以及功能码。
